ถอดแผงวงจรหลัก GPU

ทำตามคำแนะนำในส่วนนี้เพื่อถอดแผงวงจรหลัก GPU ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม

เกี่ยวกับงานนี้

ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์
  • ต้องมีสองคนและอุปกรณ์ยกหนึ่งตัวในสถานที่ที่รองรับน้ำหนักได้ถึง 400 ปอนด์ (181 กก.) ในการดำเนินขั้นตอนนี้ หากคุณยังไม่มีอุปกรณ์ยก Lenovo มี Genie Lift GL-8 material lift ที่คุณสามารถซื้อได้ที่ Data Center Solution Configurator อย่าลืมรวมเบรกเท้าและแท่นยกไว้ในรายการขณะสั่งซื้อ Genie Lift GL-8 material lift
หมายเหตุ
ตรวจสอบให้แน่ใจว่าคุณมีเครื่องมือที่จำเป็นตามรายการด้านล่างเพื่อการเปลี่ยนชิ้นส่วนที่ถูกต้อง:
  • ไขควงแรงบิด
  • ดอกไขควงขยาย Torx T15 สองดอก (ยาว 300 มม.)
  • จิ๊ก B200 หนึ่งตัว

ขั้นตอน

  1. เตรียมการสำหรับงานนี้
    1. ดึงชัตเทิลระบบออกจากตัวเครื่อง และวางลงบนแท่นยก โปรดดู ถอดชัตเทิลระบบ
    2. ถอดถาดคอมพิวท์ โปรดดู ถอดถาดคอมพิวท์
    3. ถอดโครงตัวยึดสายและส่วนประกอบแผ่นกั้น โปรดดู ถอดโครงตัวยึดสายและส่วนประกอบแผ่นกั้น
    4. ถอดคอมเพล็กซ์พลังงาน โปรดดู ถอดคอมเพล็กซ์พลังงาน
    5. ถอดสายออกจากแผงวงจรหลัก GPU
    6. ถอดชุดดูดอากาศ GPU ออกทั้งหมด โปรดดู ถอดชุดดูดอากาศ GPU
    7. ถอดโมดูล GPU และตัวระบายความร้อนทั้งหมด ดูถอดโมดูล GPU และตัวระบายความร้อน
  2. ดึงชัตเทิลสวิตช์ PCIe ไปยังตำแหน่งหยุดแรก
    1. กดสลักปลดสีฟ้าสองตัว
    2. หมุนคันปลดทั้งสองอันจนกระทั่งตั้งฉากกับชัตเทิลสวิตช์ PCIe
    3. ดึงชัตเทิลสวิตช์ PCIe ไปข้างหน้าไปยังตำแหน่งหยุดแรก
      สำคัญ
      เพื่อป้องกันความเสียหาย ให้ดันคันปลดล็อคทั้งสองคันกลับและตรวจสอบให้แน่ใจว่าล็อคเข้าที่หลังจากขยายชัตเทิลสวิตช์ PCIe ไปยังตำแหน่งหยุดแรก
      รูปที่ 1. การดึงชัตเทิลสวิตช์ PCIe ไปยังตำแหน่งหยุดแรก
      Pulling the PCIe switch shuttle to the first stop position
  3. ถอดโครงยึดรองรับ
    1. คลายสกรูสองตัวที่ยึดโครงยึดรองรับ
    2. ยกโครงยึดรองรับออกจากชัตเทิลระบบ
    รูปที่ 2. การถอดโครงยึดรองรับ
    Support bracket removal
  4. ถอดส่วนกั้น
    1. คลายสกรูแปดตัวที่ทำเครื่องหมาย A ที่อยู่ทั้งสองด้านของชัตเทิลระบบ
    2. เลื่อนส่วนกั้นไปด้านหลังและถอดออกจากชัตเทิลระบบ
    รูปที่ 3. การถอดส่วนกั้น
    Bulkhead removal
  5. ถอดฝาครอบออกจากตัวระบายความร้อน NVSwitch
    รูปที่ 4. การถอดฝาครอบตัวระบายความร้อน NVSwitch
    NVSwitch heat sink cover removal
  6. คลายสกรูยึด Torx T15 สิบแปดตัวบนแผงวงจรหลัก GPU
    หมายเหตุ
    คลายและขันสกรูด้วยชุดไขควงแรงบิดเพื่อแรงบิดที่เหมาะสม แรงบิดอ้างอิงที่ต้องใช้ในการคลายสกรูหรือขันสกรูให้แน่นคือ 0.6±0.024 นิวตัน-เมตร หรือ 5.3±0.212 นิ้ว-ปอนด์
    รูปที่ 5. การถอดสกรู
    Screw removal
  7. ถอดแผงวงจรหลัก GPU
    1. ขยายที่จับสองข้าง (1) ที่อยู่ทั้งสองด้านของแผงวงจรหลัก GPU
    2. จับที่จับทั้งสองข้าง (1) และยกแผงวงจรหลัก GPU ออกจากชัตเทิลระบบ

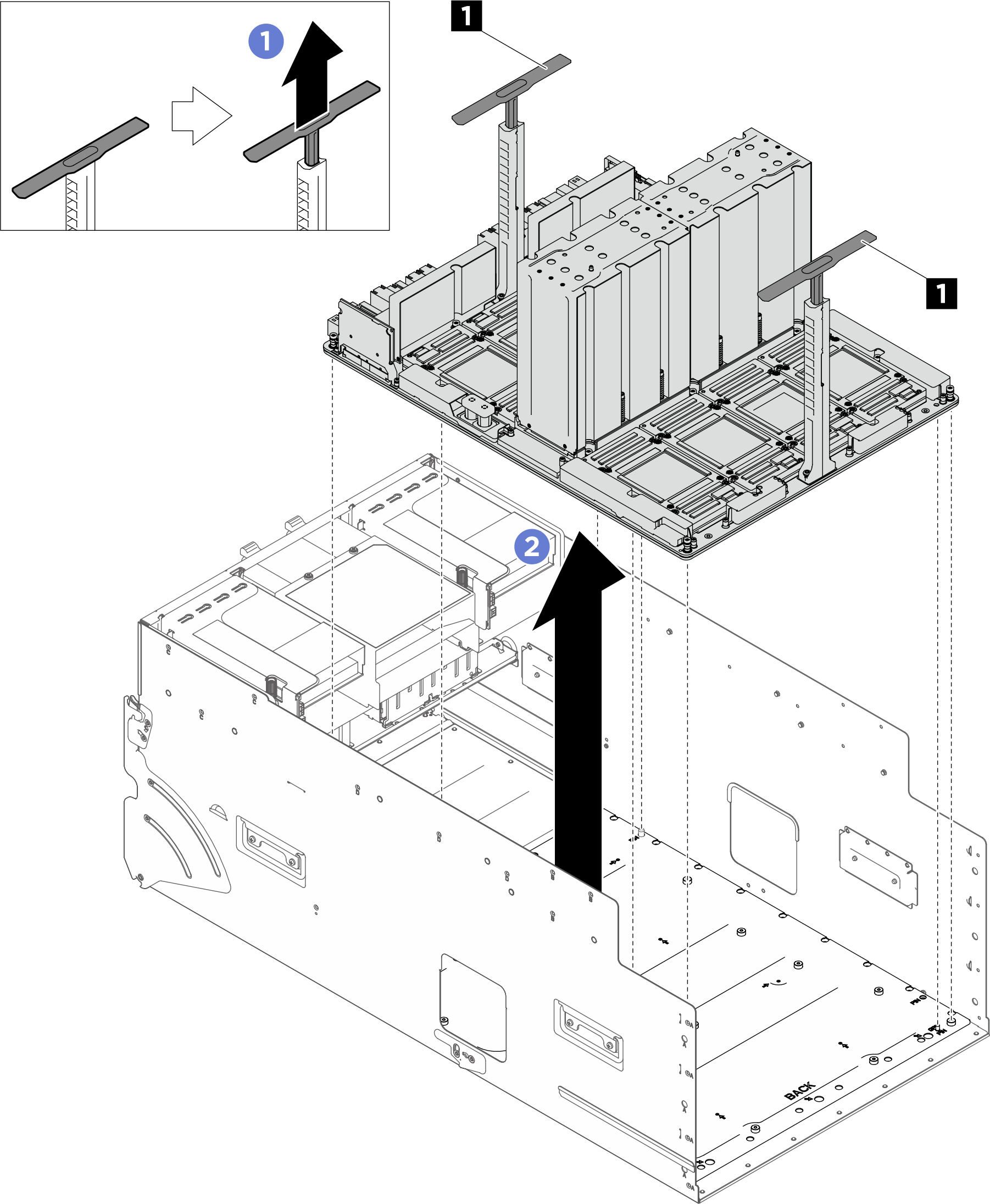

    รูปที่ 6. การถอดแผงวงจรหลัก GPU
    GPU baseboard removal

หลังจากดำเนินการเสร็จ

หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง
