Installazione della scheda di base GPU

Seguire le istruzioni riportate in questa sezione per installare la scheda di base GPU. La procedura deve essere eseguita da un tecnico qualificato.

Procedura

1. (Facoltativo) Rimuovere la nuova scheda di base della GPU dalla confezione.
   1. Estendere le due maniglie su entrambi i lati della scheda di base della GPU.
   2. Afferrare le due maniglie e rimuovere la scheda di base della GPU dalla confezione.

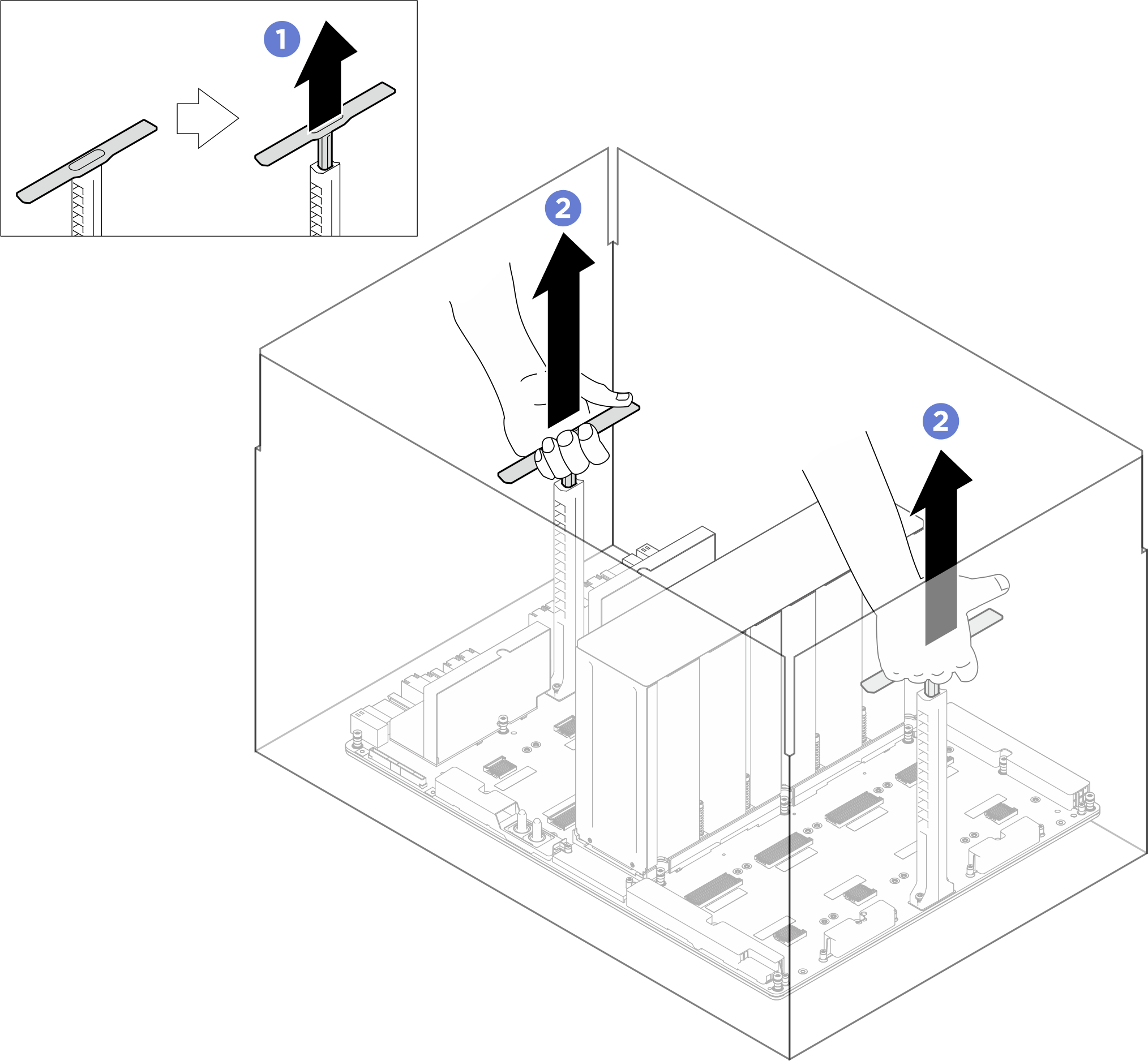

   Figura 1. Rimozione della scheda di base della GPU dalla confezione


2. Rimuovere il coperchio dal dissipatore di calore NVSwitch.

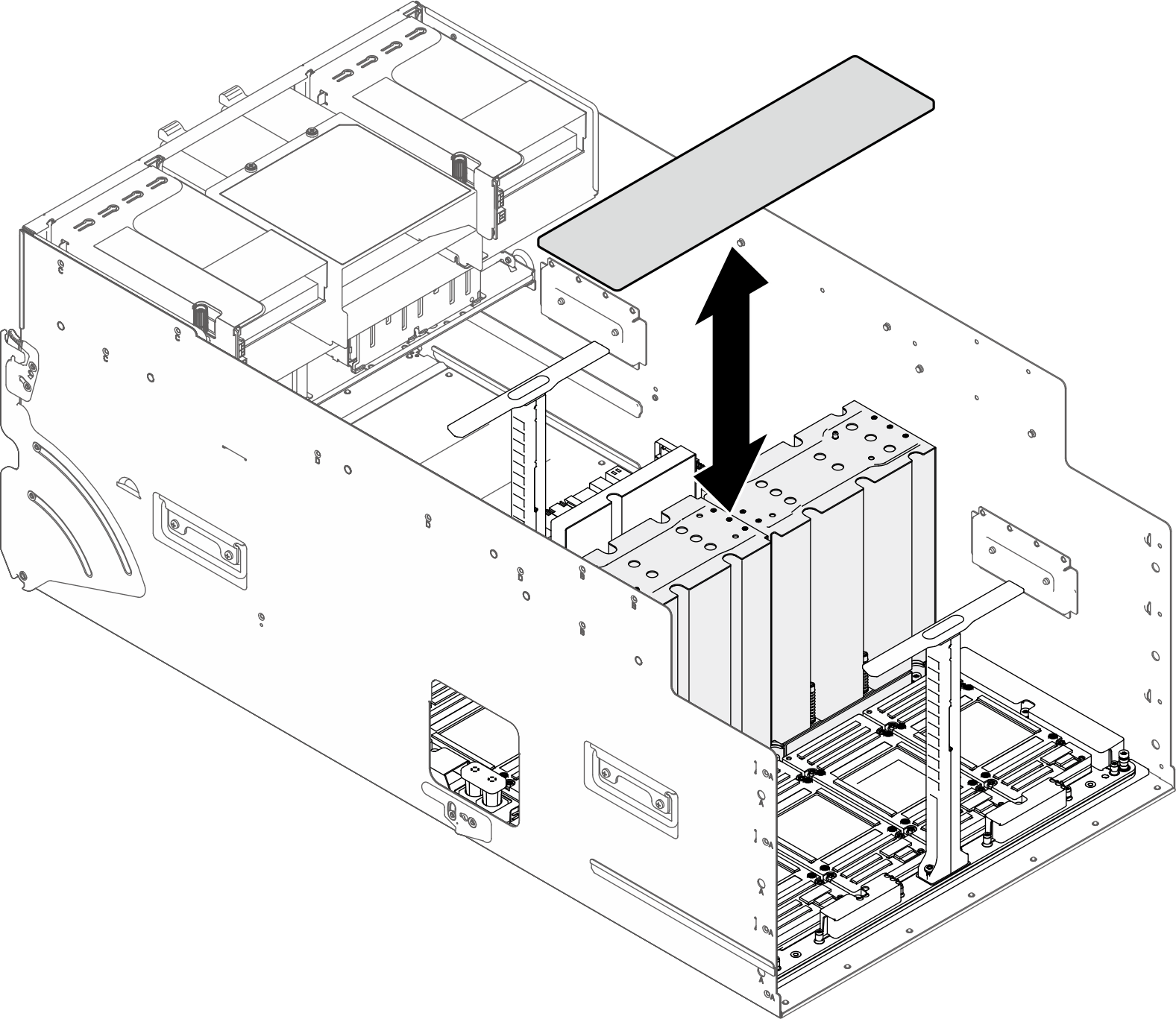

   Figura 2. Rimozione del coperchio del dissipatore di calore NVSwitch


3. Installare la scheda di base della GPU.
   1. Tenere le maniglie (1) su entrambi i lati della scheda di base della GPU nell'orientamento corretto, come illustrato. Allineare quindi la scheda di base della GPU ai distanziatori sulla piastra adattatore del complesso GPU e posizionarla con cautela sulla piastra adattatore.
   2. Spingere le due maniglie (1) in basso.

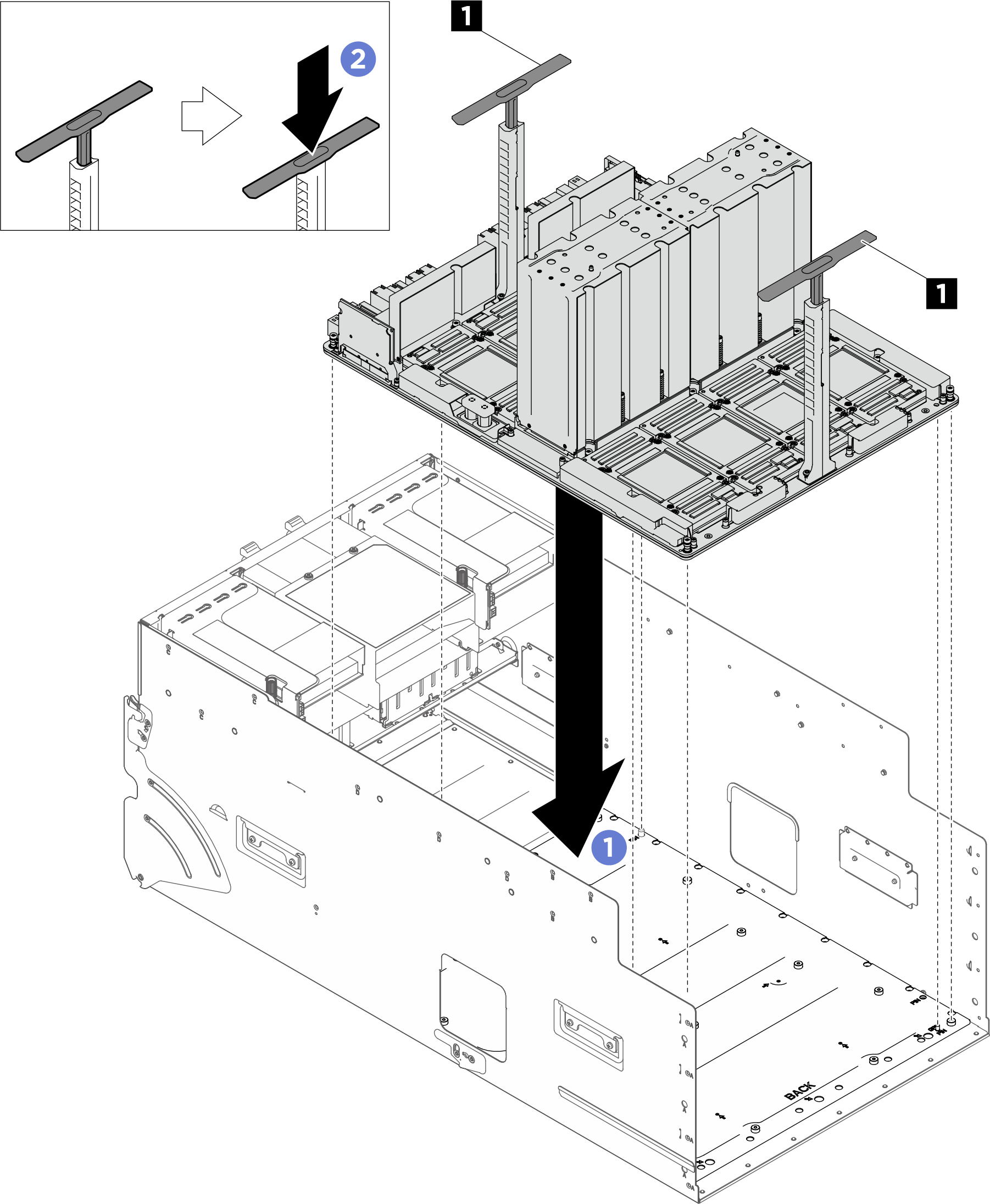

   Figura 3. Installazione della scheda di base della GPU

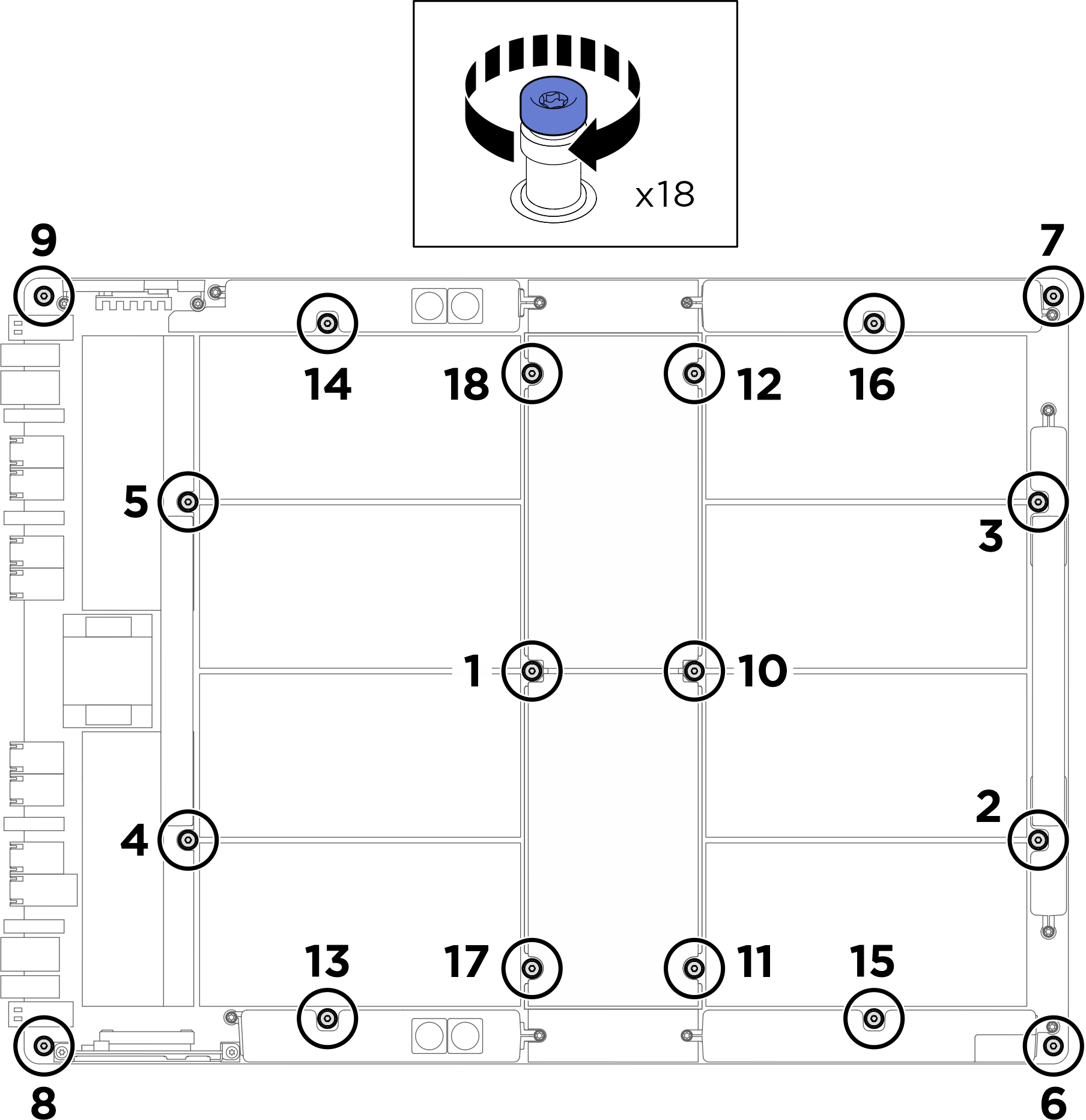

4. Attenersi alla sequenza mostrata nella figura che segue per serrare le diciotto viti prigioniere Torx T15 e fissare la scheda di base della GPU.
   Importante

   Non serrare eccessivamente le viti per evitare danni.

   Nota

   Allentare o stringere le viti con un cacciavite dinamometrico, impostato sulla coppia di serraggio corretta. Come riferimento, la coppia richiesta per allentare o serrare completamente le viti è 0,6±0,024 newton metri, 5,3±0,212 pollici libbre.

   Figura 4. Installazione delle viti


5. Posizionare il coperchio sul dissipatore di calore NVSwitch finché non è bloccato saldamente in posizione.

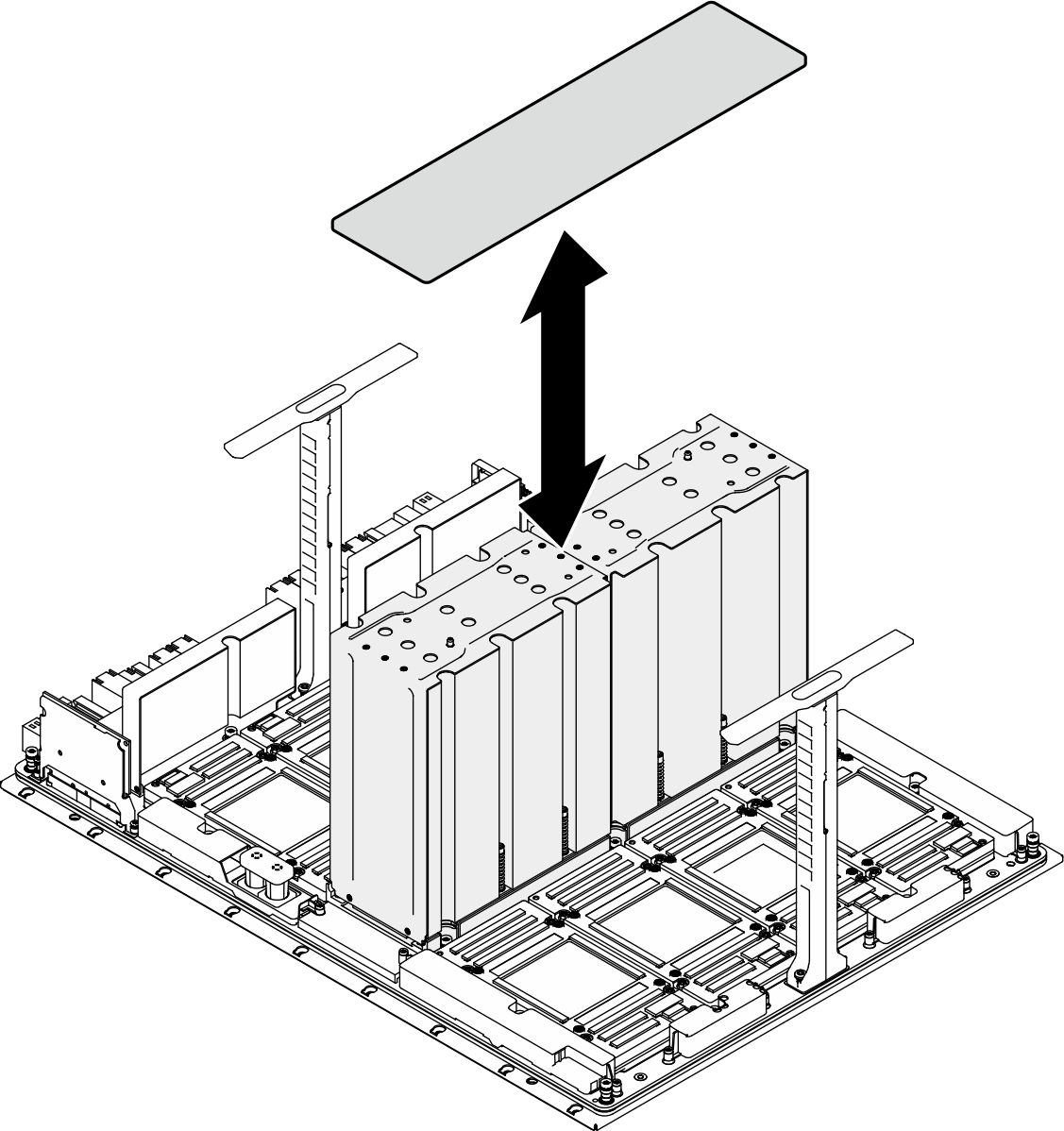

   Figura 5. Installazione del coperchio del dissipatore di calore NVSwitch


6. Installare la paratia.

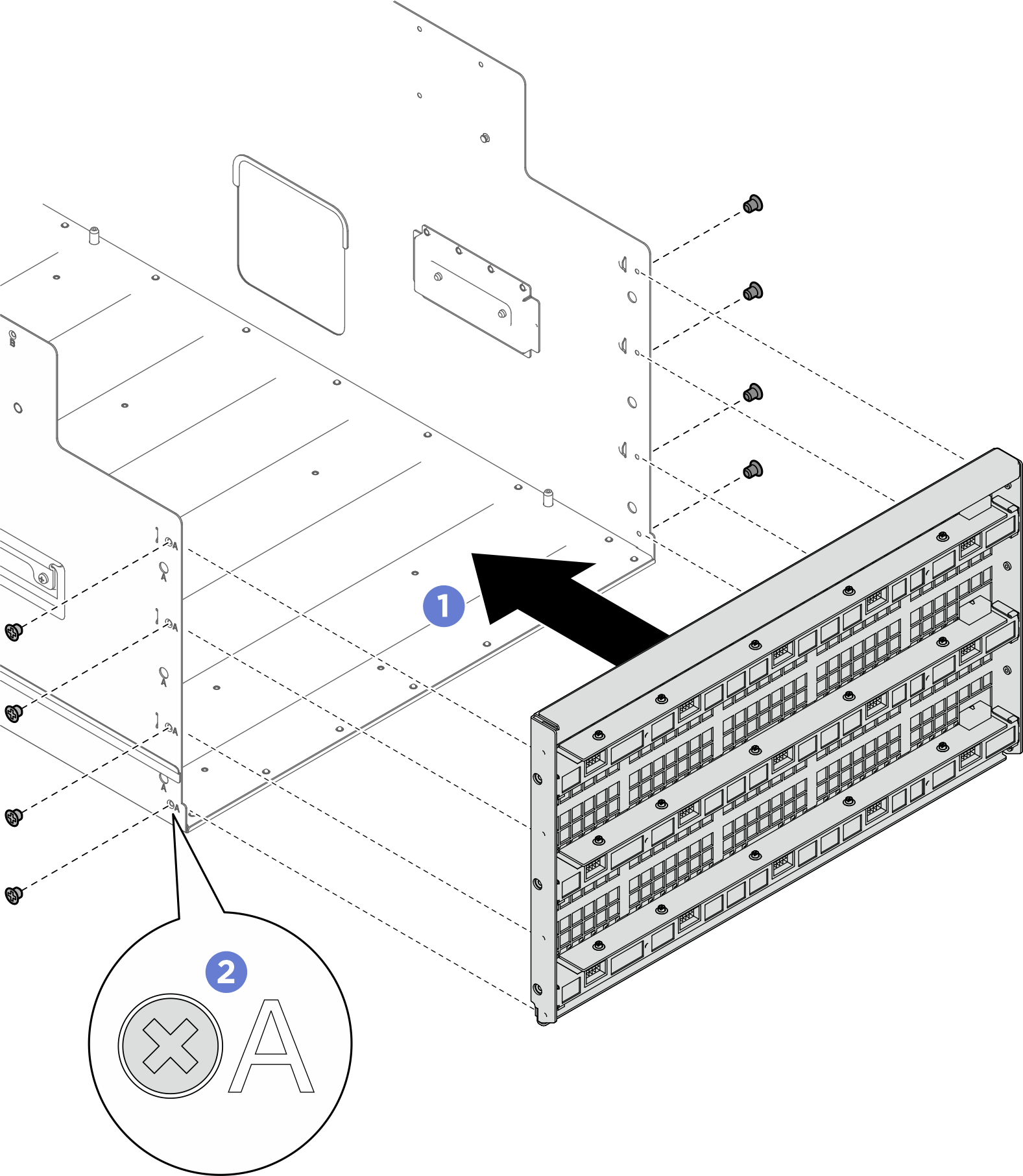

   1. Mantenere la paratia nell'orientamento corretto come illustrato e farla scorrere nello shuttle di sistema.
   2. Individuare gli otto fori per viti contrassegnati da A su entrambi i lati dello shuttle di sistema, quindi serrare le otto viti per fissare la paratia.



7. Installare la staffa di supporto.

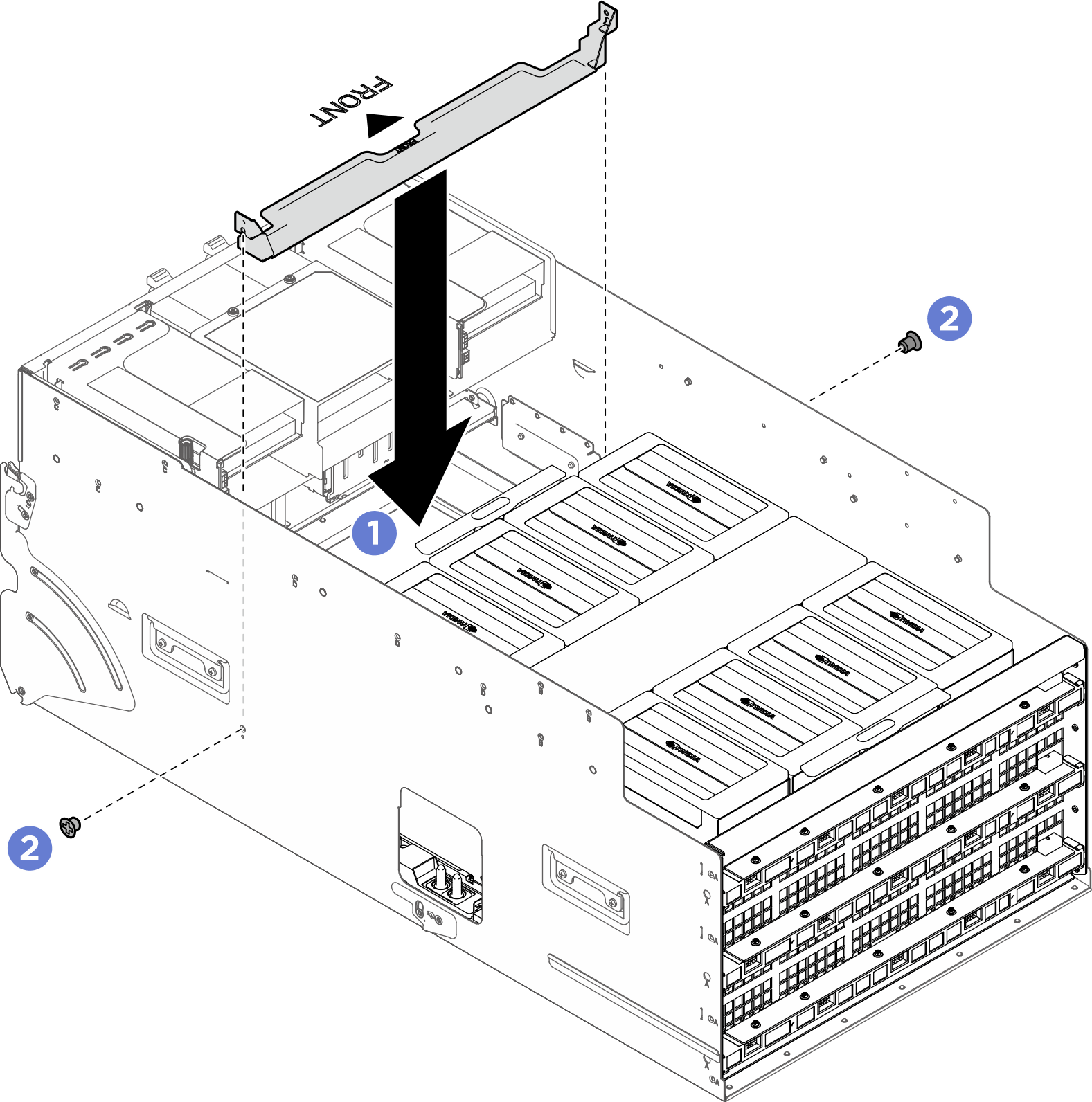

   1. Mantenere la staffa nell'orientamento corretto come illustrato e abbassarla nello shuttle di sistema.
   2. Serrare le due viti per fissare la staffa di supporto.



8. Spingere completamente lo shuttle dello switch PCIe nello shuttle di sistema.
   1. Premere i due fermi di blocco anteriori su entrambi i lati dello shuttle dello switch PCIe.
   2. Spingere completamente lo shuttle dello switch PCIe nello shuttle di sistema.
   3. Ruotare le due leve di rilascio finché non si bloccano in posizione.

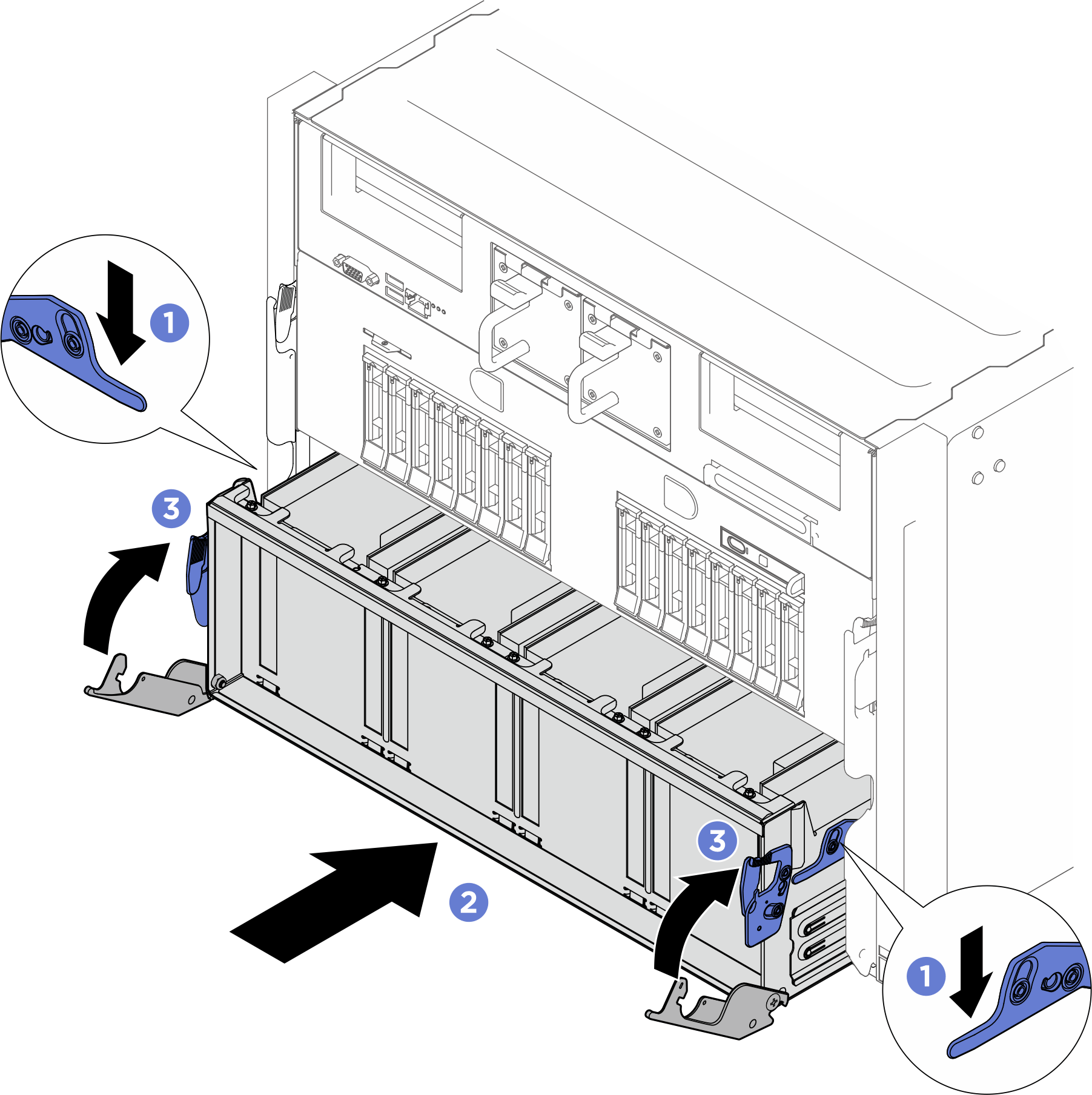

      Figura 6. Installazione dello shuttle dello switch PCIe
