แยกชิ้นส่วนแผงระบบเพื่อนำไปรีไซเคิล

ทำตามคำแนะนำในส่วนนี้เพื่อแยกชิ้นส่วนแผงระบบก่อนรีไซเคิล

ขั้นตอน

1. ปลดแผงระบบ
   1. คลายน็อตยึด (1) เพื่อปลดแผงระบบ
   2. เลื่อนแผงระบบไปทางด้านหน้าของถาดคอมพิวท์ตามภาพเพื่อปลดออกจากถาด

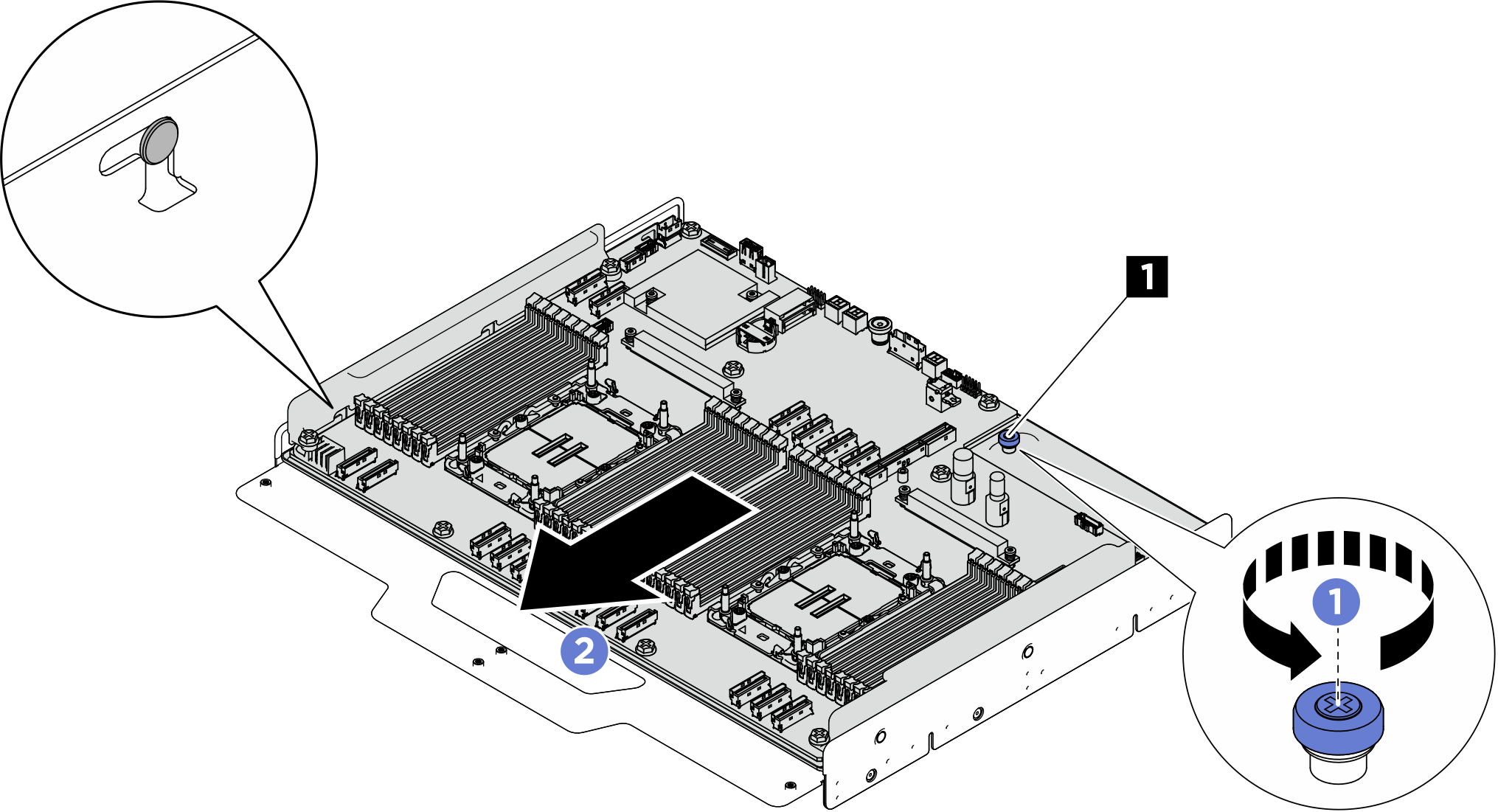

      รูปที่ 1. การปลดแผงระบบ


2. ถอดแผงระบบออกจากถาด

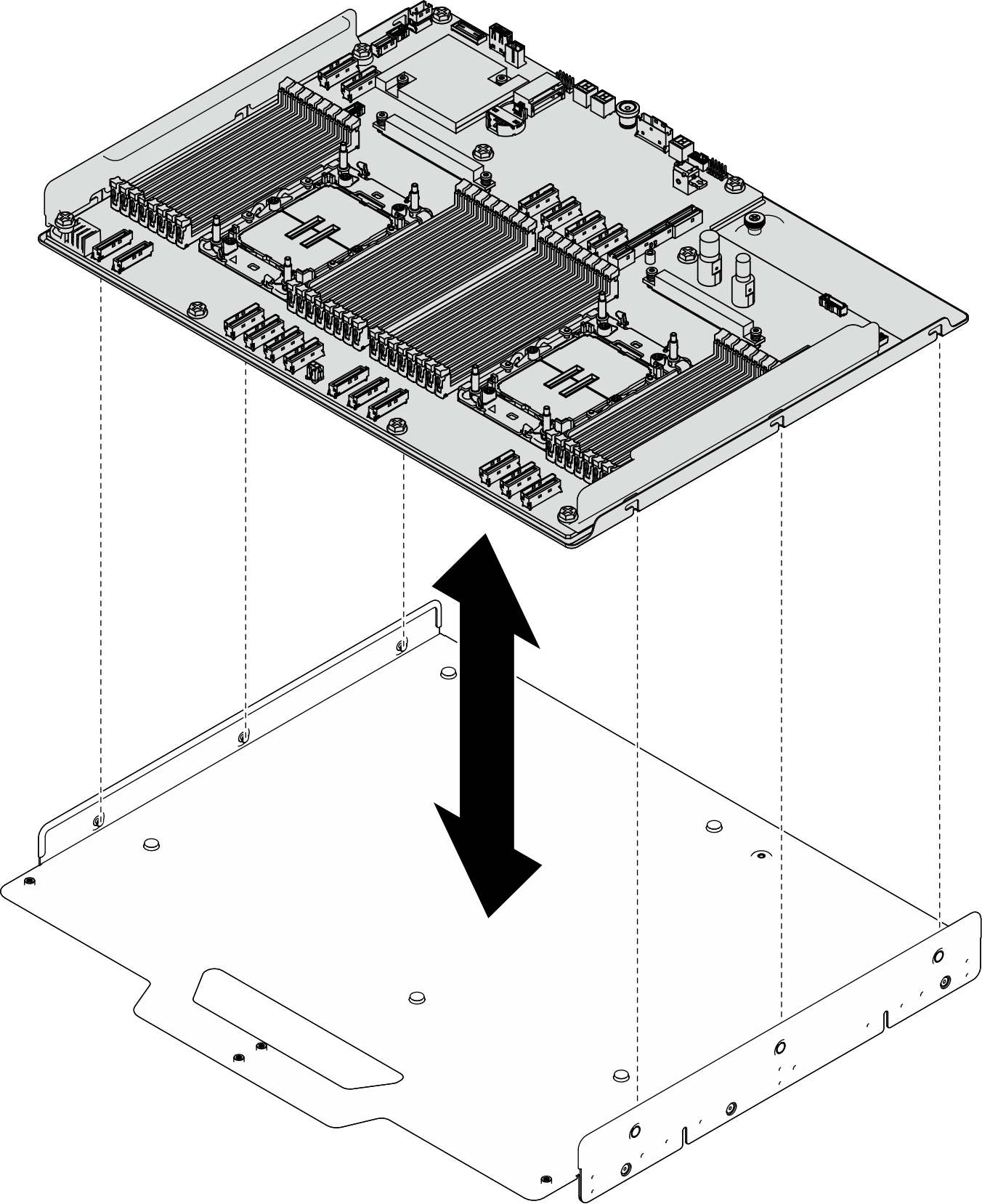

   รูปที่ 2. การถอดแผงระบบ


3. แยกแผงระบบออกจากแผ่นโลหะที่รองรับ
   1. ค่อยๆ คว่ำแผงระบบลงอย่างระมัดระวัง

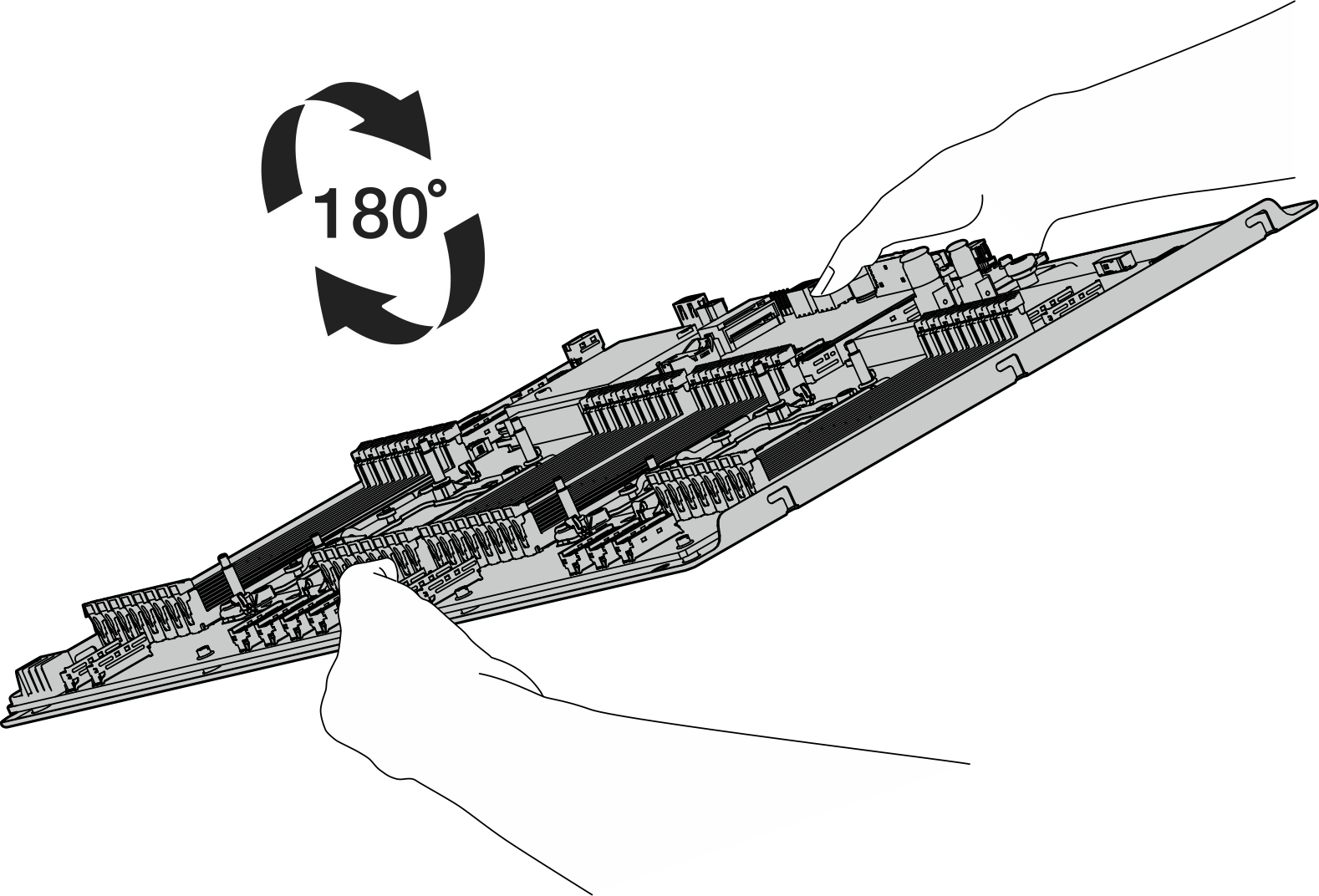

      รูปที่ 3. คว่ำแผงระบบลง


   2. ถอดสกรูสองตัวออกจากด้านล่างของแผ่นโลหะที่รองรับเพื่อถอดขั้วต่อไฟฟ้า

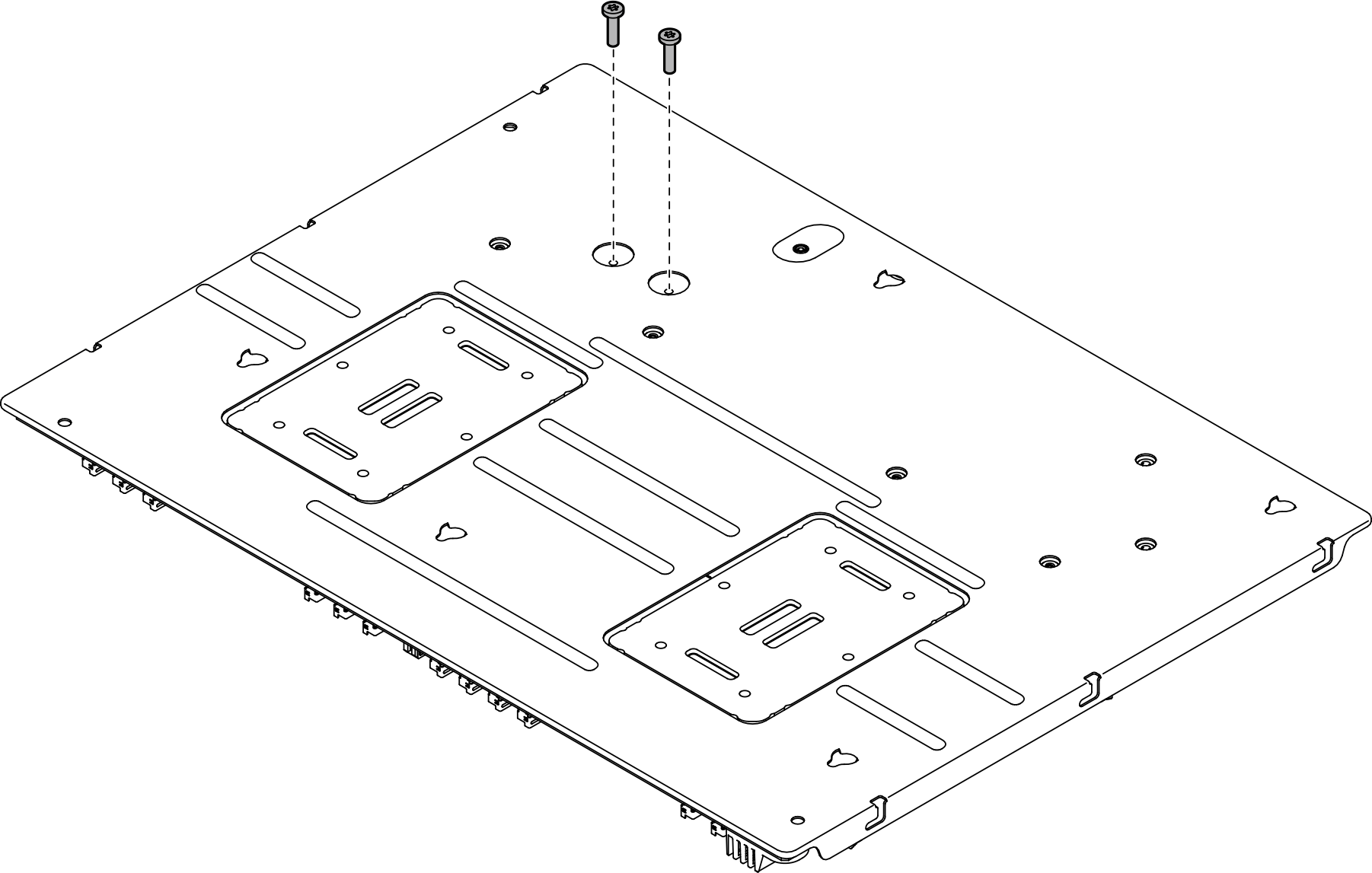

      รูปที่ 4. การถอดสกรู


   3. ค่อยๆ เลื่อนแผงระบบขึ้นทางขวา

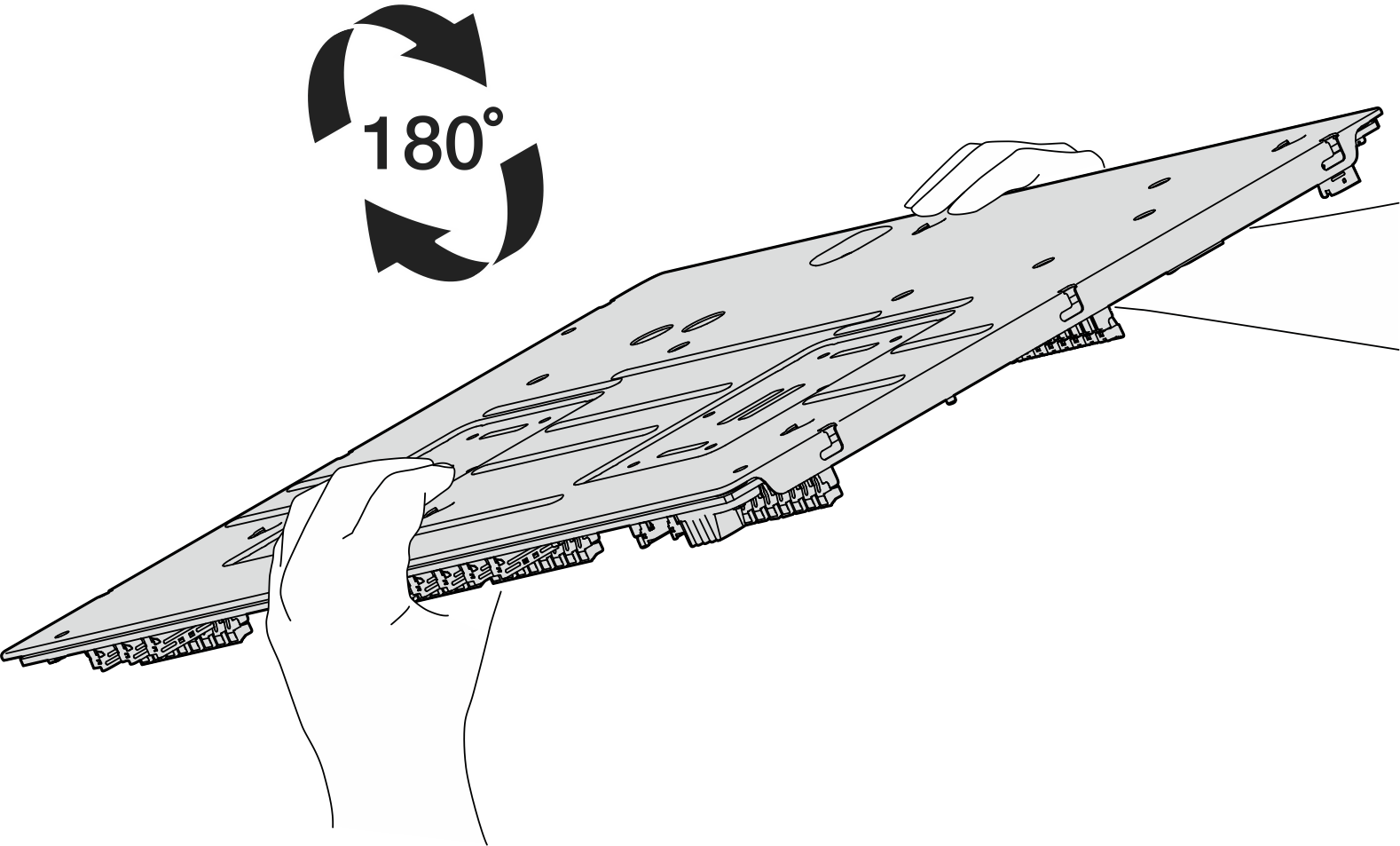

      รูปที่ 5. หงายแผงระบบขึ้น


   4. ถอดน็อตยึดและสกรูสิบตัวออกจากแผงระบบตามภาพ:

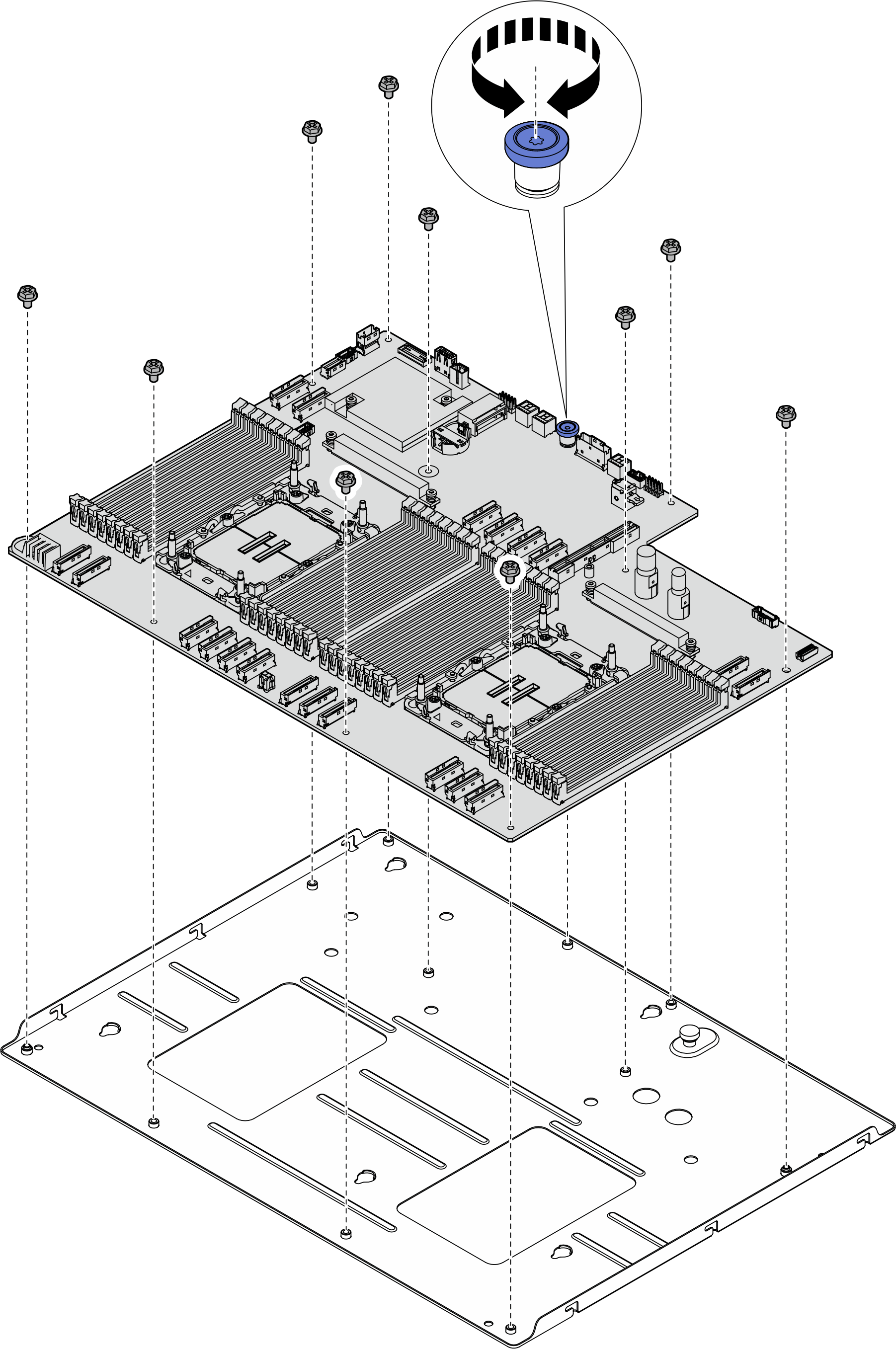

      รูปที่ 6. การถอดส่วนประกอบ


   5. แยกแผงระบบออกจากแผ่นโลหะที่รองรับ

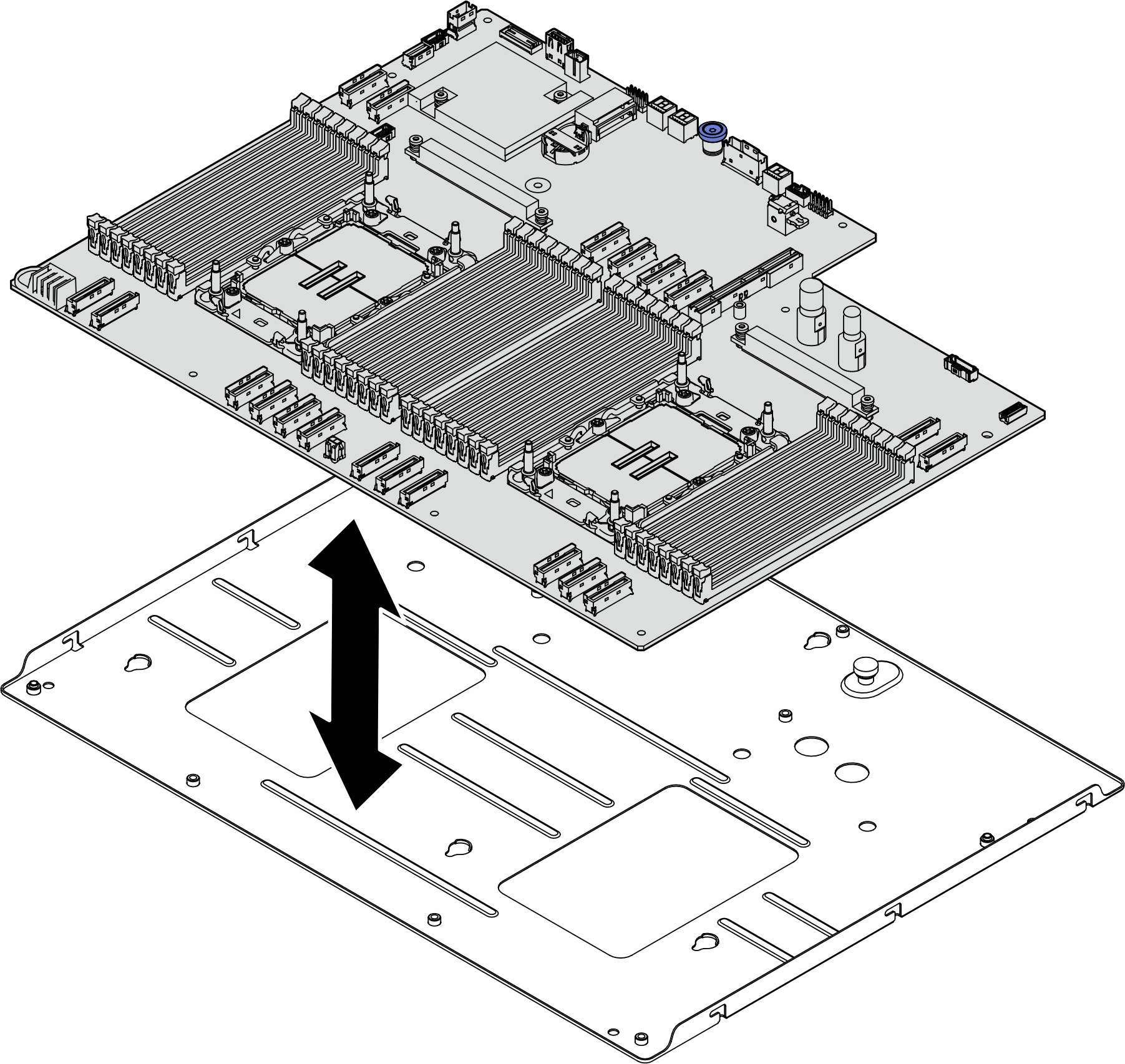

      รูปที่ 7. การถอดส่วนประกอบแผงระบบ
