재활용을 위한 시스템 보드 분해

재활용하려면 먼저 이 섹션의 지침을 따라 시스템 보드를 분해하십시오.

절차

1. 시스템 보드를 제거하십시오.
   1. 나비 나사를 풀어(1) 시스템 보드를 분리합니다.
   2. 그림과 같이 시스템 보드를 컴퓨팅 트레이 앞쪽으로 밀어 트레이에서 분리하십시오.

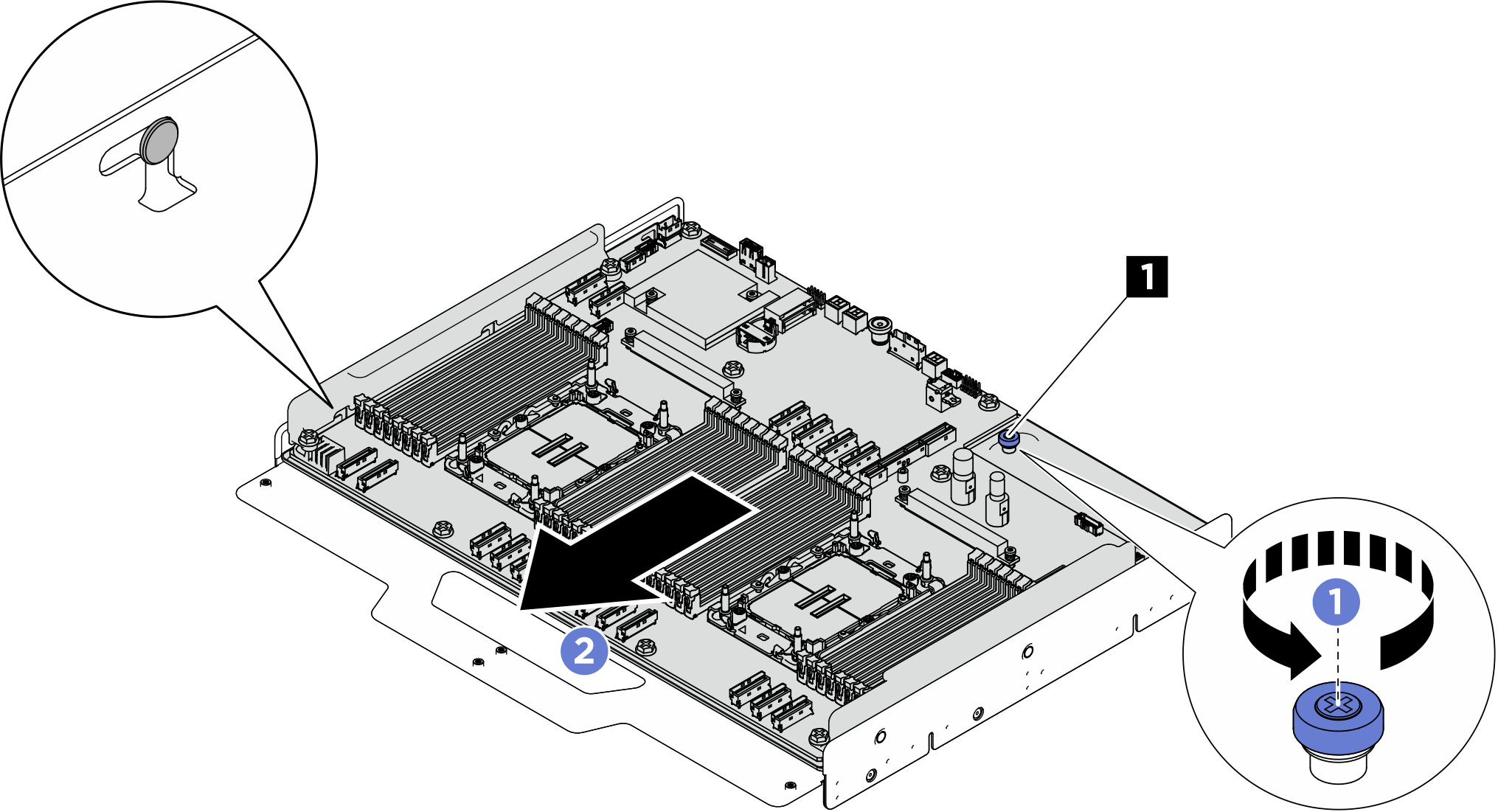

      그림 1. 시스템 보드 분리


2. 트레이에서 시스템 보드를 제거하십시오.

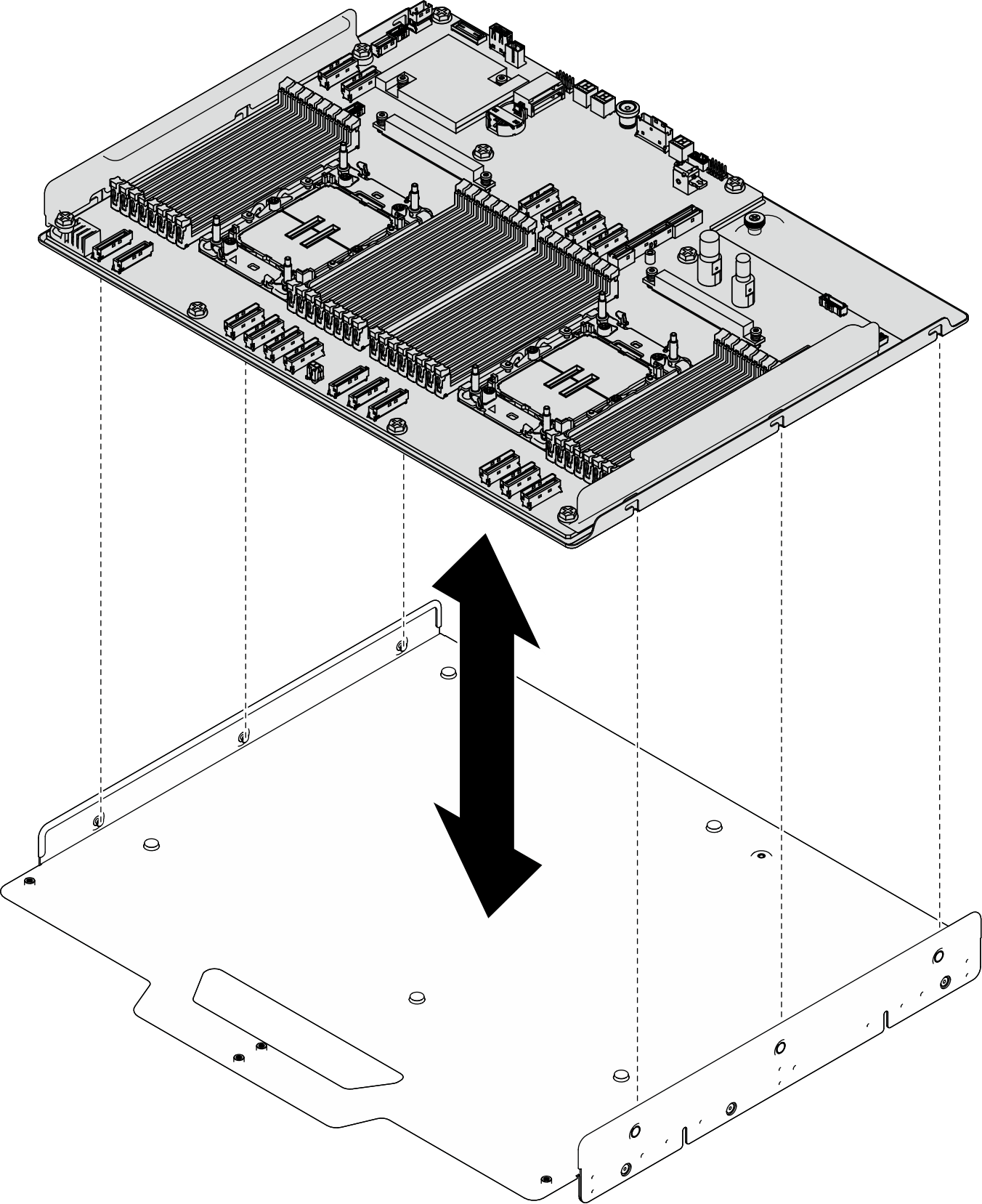

   그림 2. 시스템 보드 제거


3. 시스템 보드를 지지 판금에서 분리하십시오.
   1. 시스템 보드를 조심스럽게 거꾸로 뒤집습니다.

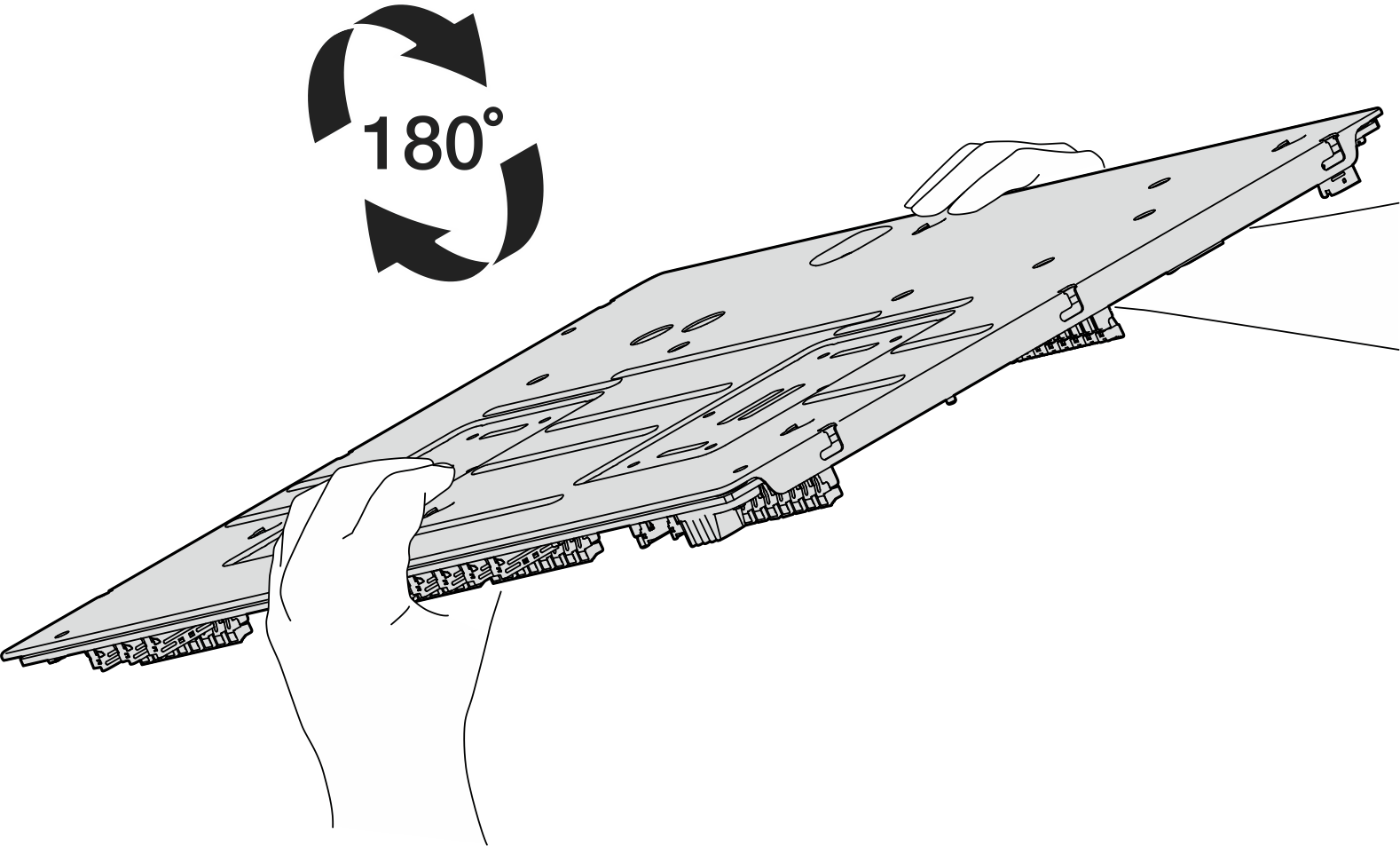

      그림 3. 시스템 보드 거꾸로 뒤집기


   2. 지지 판금 하단에서 나사 2개를 풀어 전원 커넥터를 제거합니다.

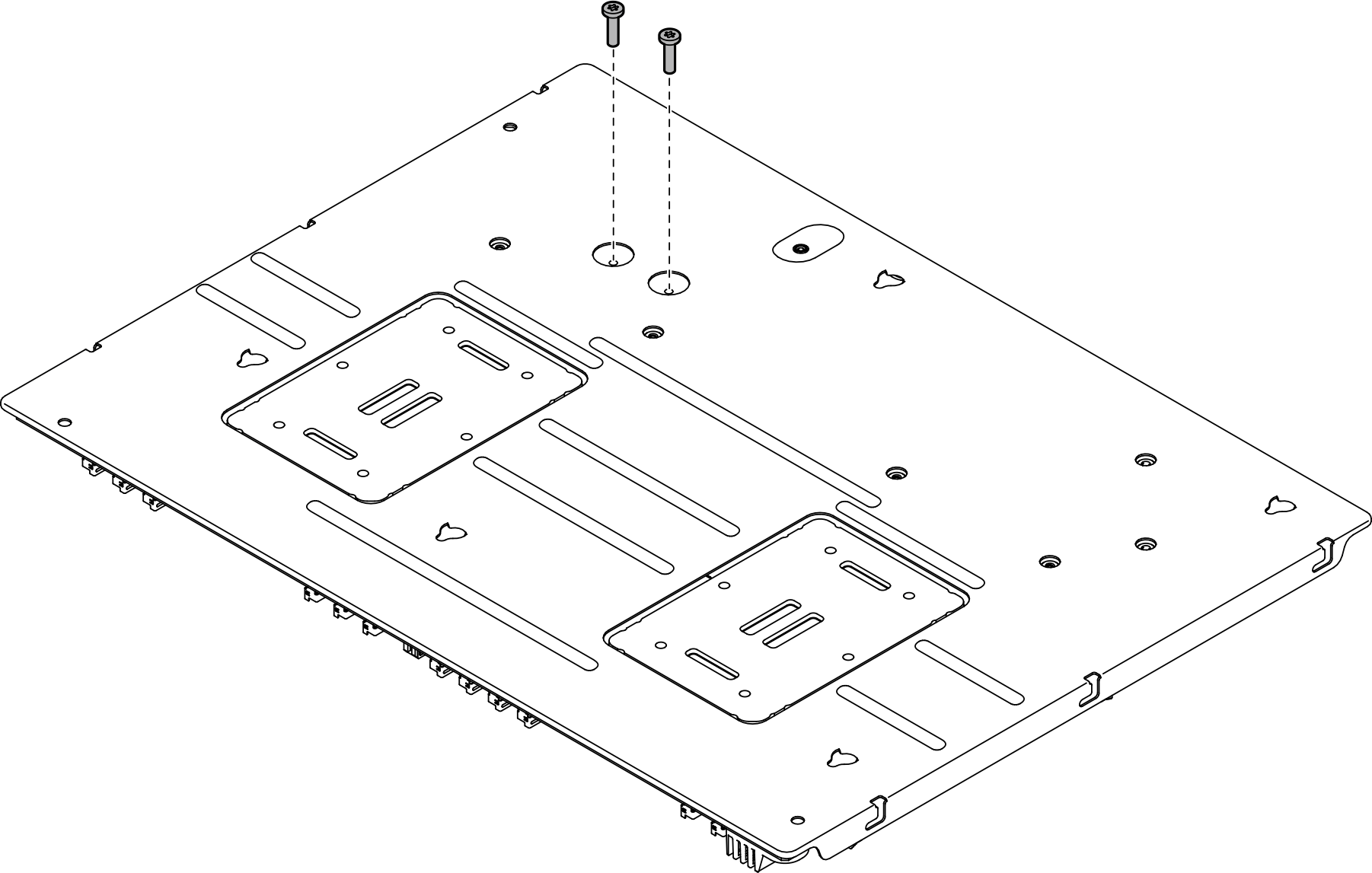

      그림 4. 나사 제거


   3. 시스템 보드를 조심스럽게 올바른 방향으로 돌립니다.

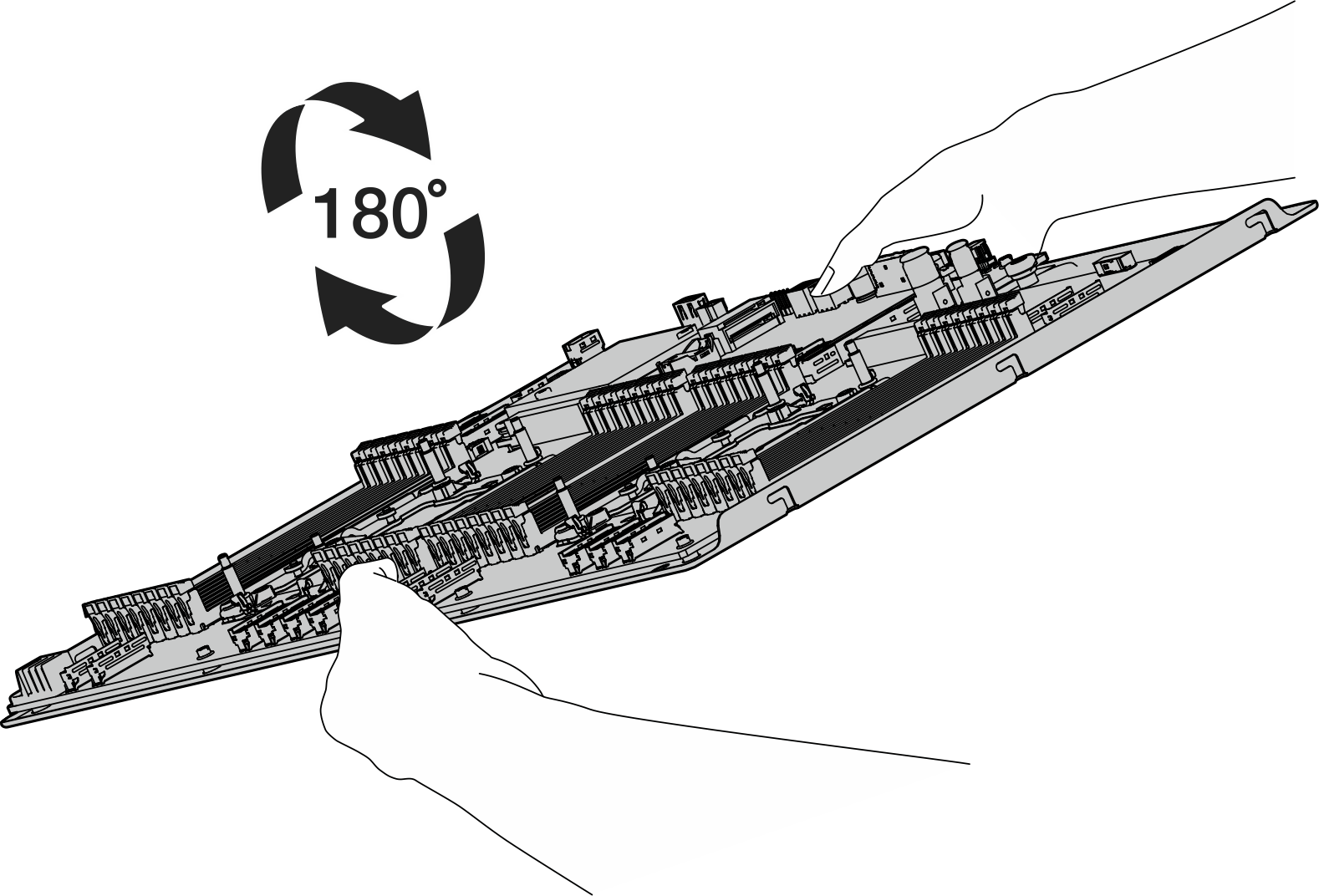

      그림 5. 시스템 보드를 올바른 방향으로 돌리기


   4. 그림과 같이 시스템 보드에서 나비 나사와 10개의 나사를 제거하십시오.

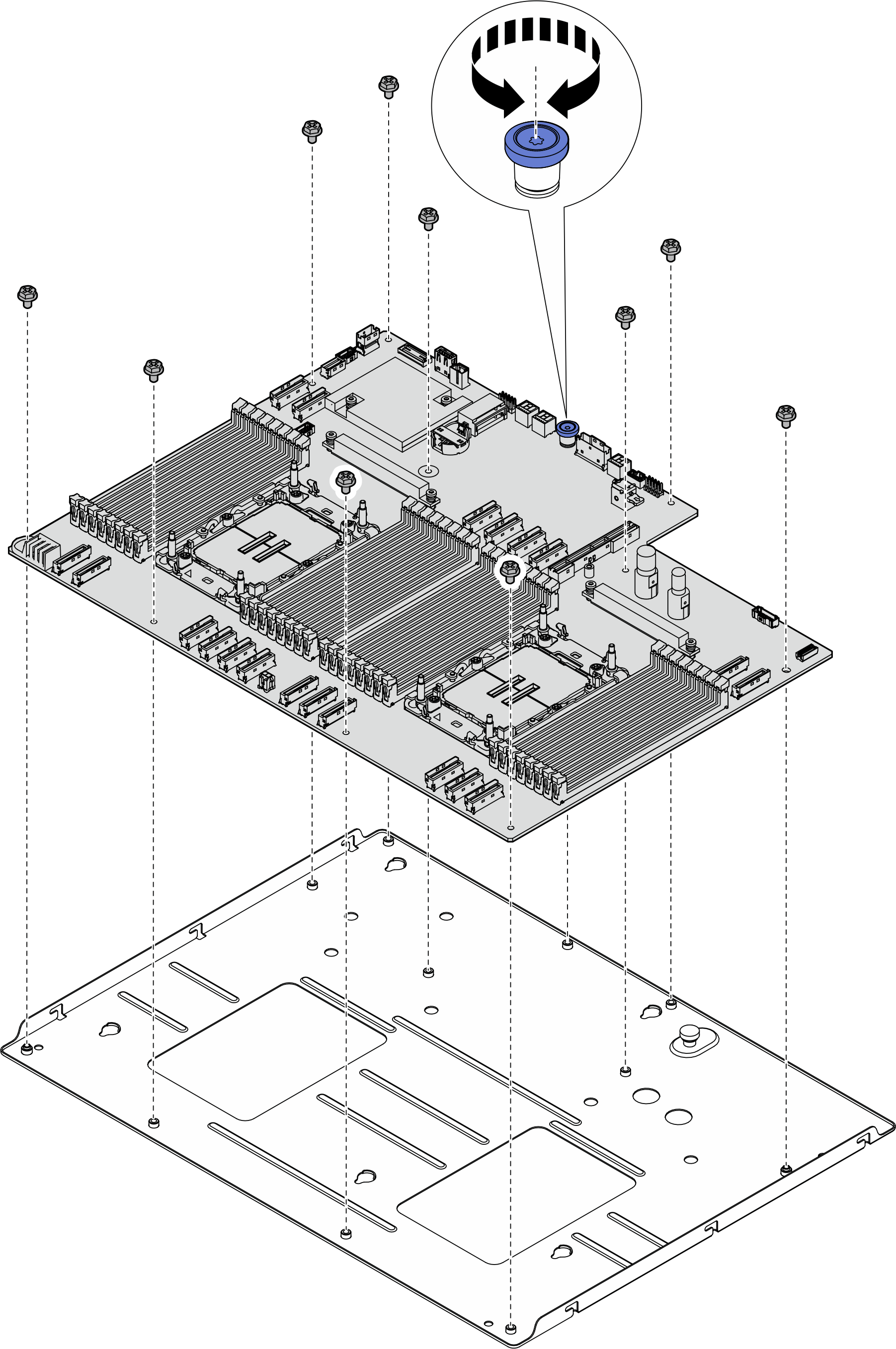

      그림 6. 부품 제거


   5. 시스템 보드를 지지 판금에서 분리하십시오.

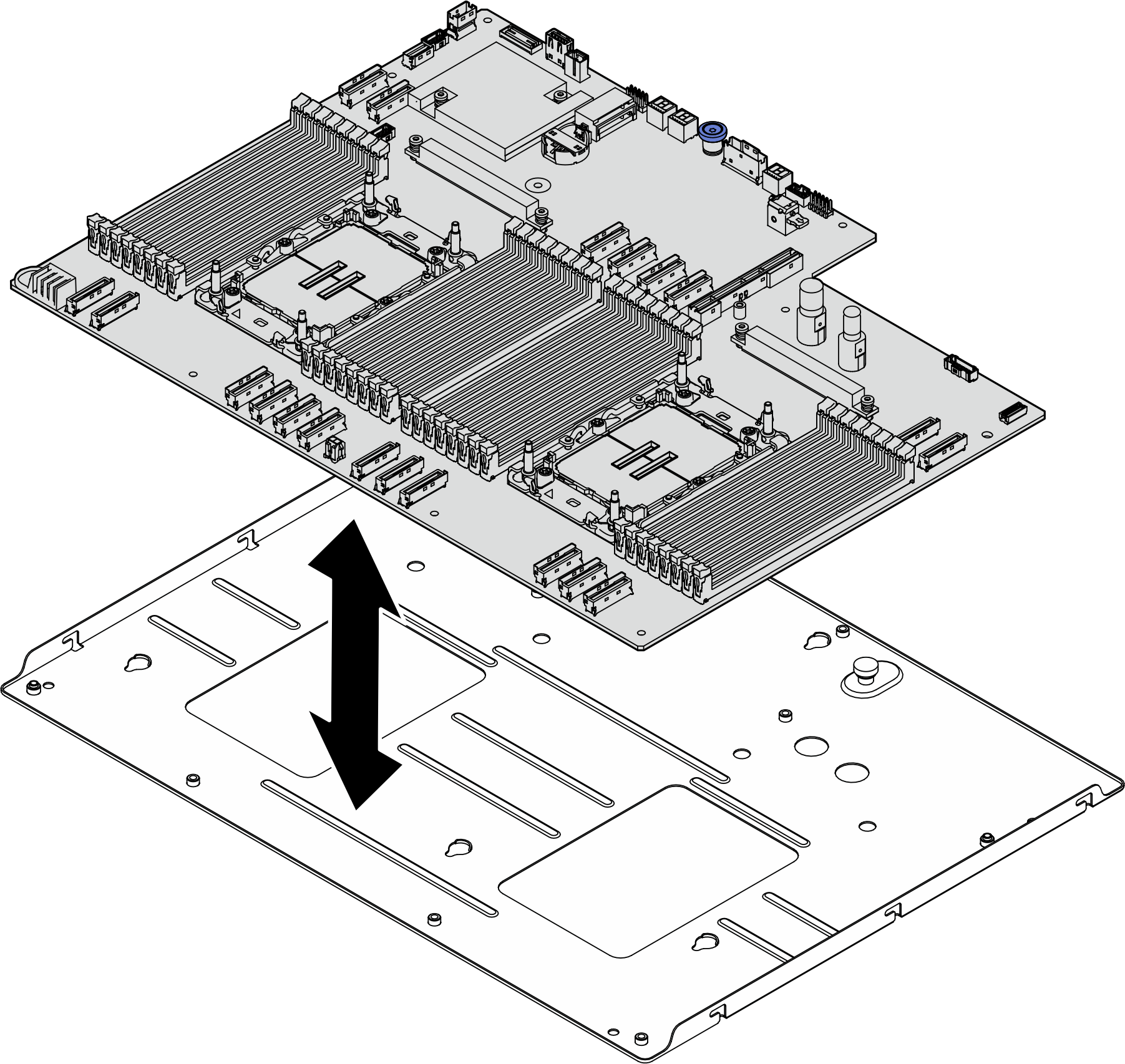

      그림 7. 시스템 보드 분해
