Desmontar a placa-mãe para reciclagem

Siga as instruções nesta seção para desmontar a placa-mãe antes de reciclar.

Sobre esta tarefa

Antes de desmontar a placa-mãe:

Puxe o suporte do sistema para fora do chassi e coloque-o na plataforma de elevação. Consulte Remover o suporte do sistema.
Remova a bandeja de cálculo. Consulte Remover a bandeja de cálculo.
Remova todos os processadores e os dissipadores de calor. Consulte Remover um processador e um dissipador de calor.
Remova todos os módulos de memória. Consulte Remover um módulo de memória.
Remova a bateria CMOS (CR2032). Consulte Remover a bateria CMOS (CR2032).
Remova todas as unidades M.2. Consulte Remover uma unidade M.2.
Consulte as regulamentações ambientais locais de lixo ou de descarte para garantir a conformidade.

Procedimento

Desencaixe a placa-mãe.
1. Solte o parafuso de aperto manual (1) para soltar a placa-mãe.
2. Deslize a placa-mãe em direção à frente da bandeja de cálculo, conforme ilustrado, para desencaixá-la da bandeja.

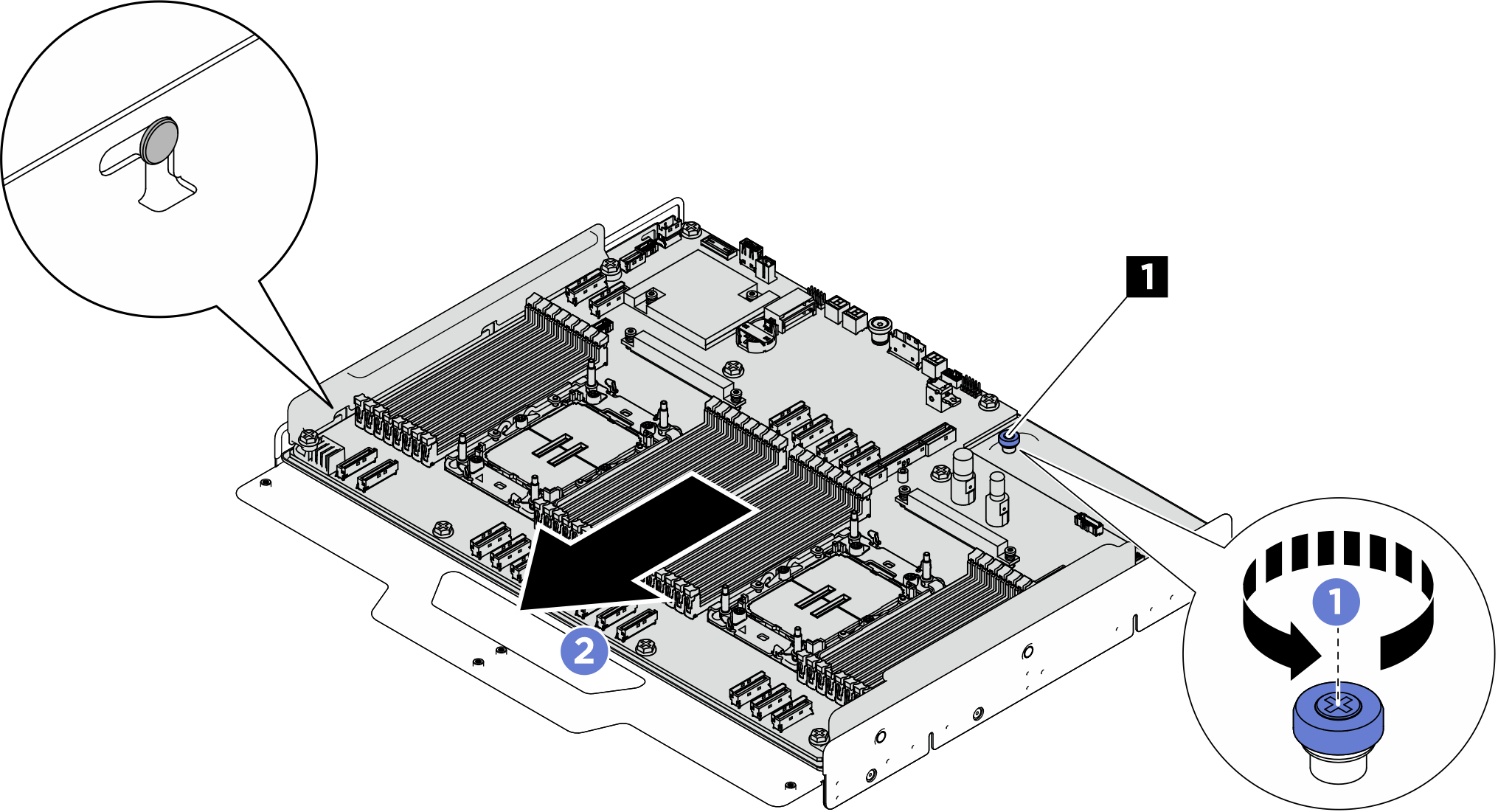

  Figura 1. Desencaixe da placa-mãe
Remova a placa-mãe da bandeja.

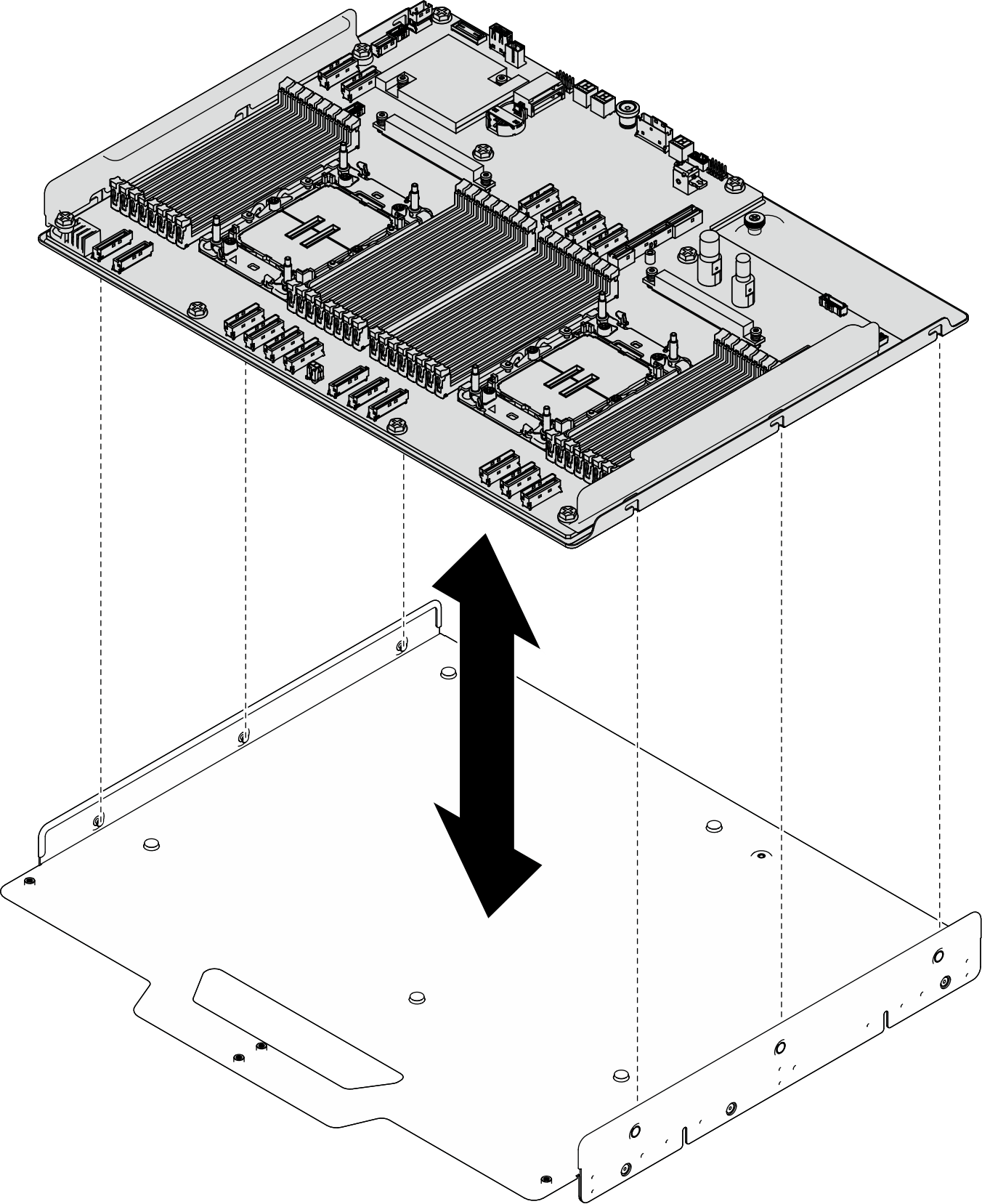

Figura 2. Remoção da placa-mãe
Separe a placa-mãe da folha da chapa metálica de suporte.
1. Gire com cuidado a placa-mãe para baixo.

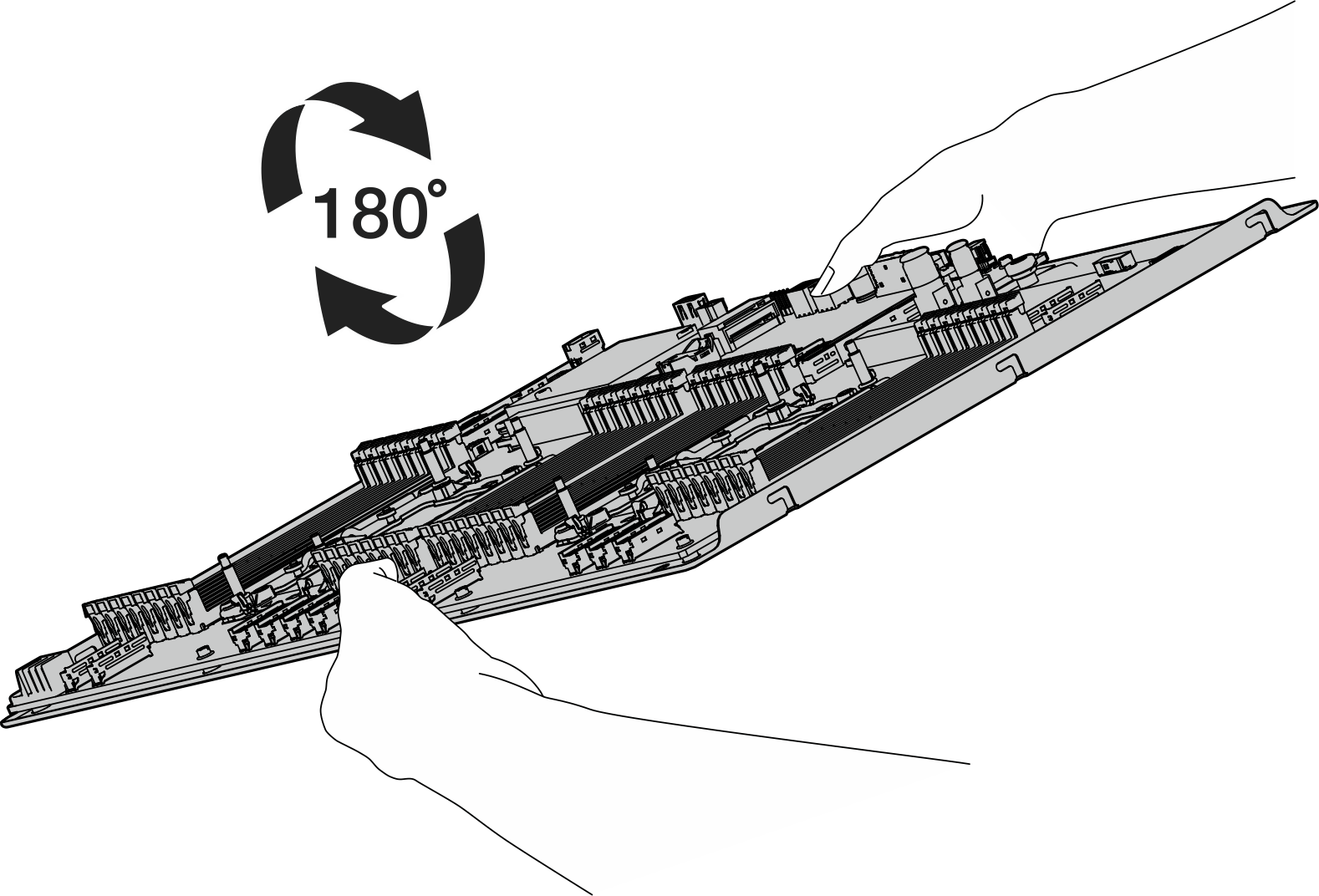

  Figura 3. Girando a placa-mãe para baixo
2. Solte os dois parafusos da parte inferior da chapa metálica de suporte para remover os conectores de energia.

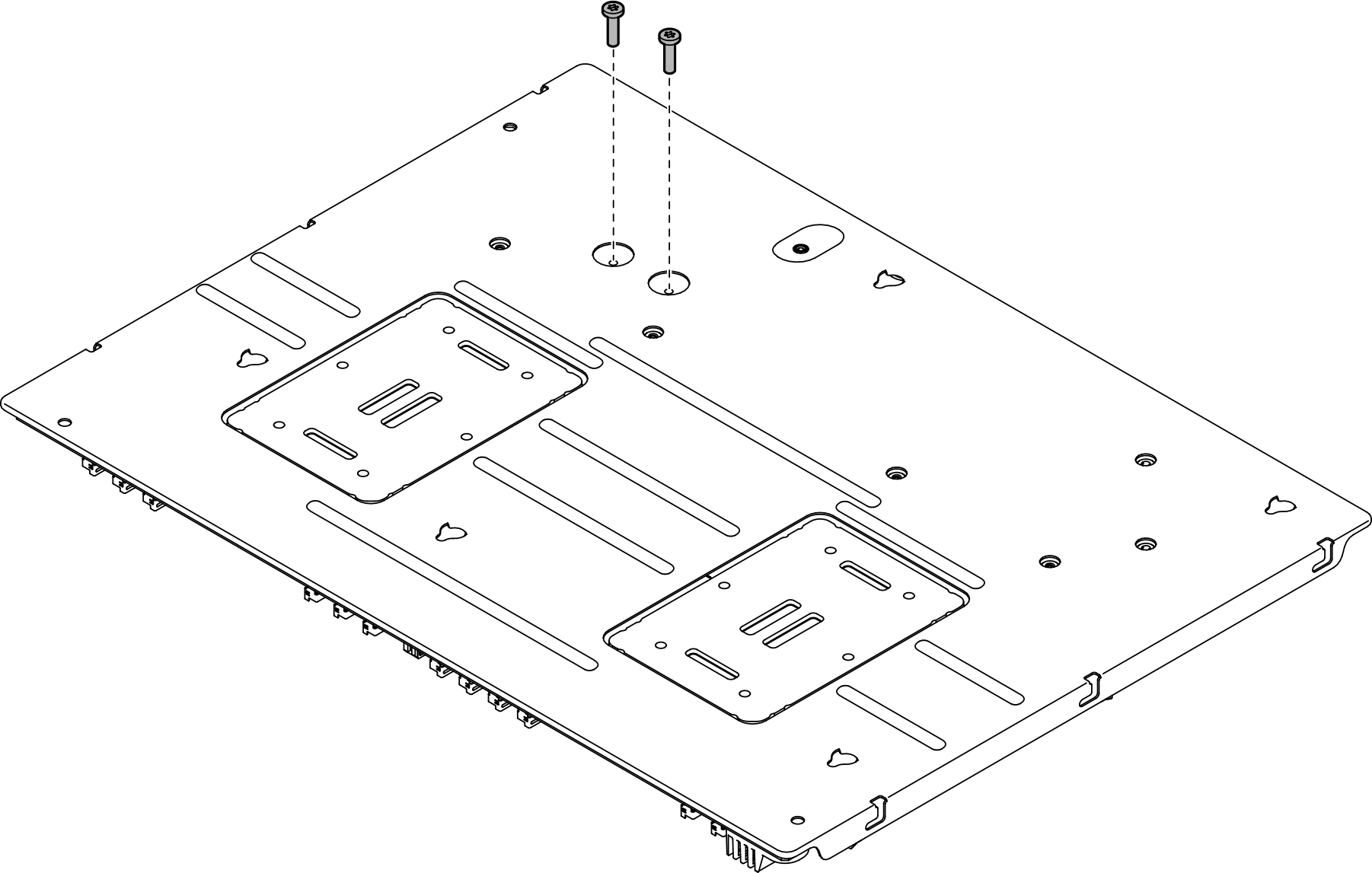

  Figura 4. Remoção do parafuso

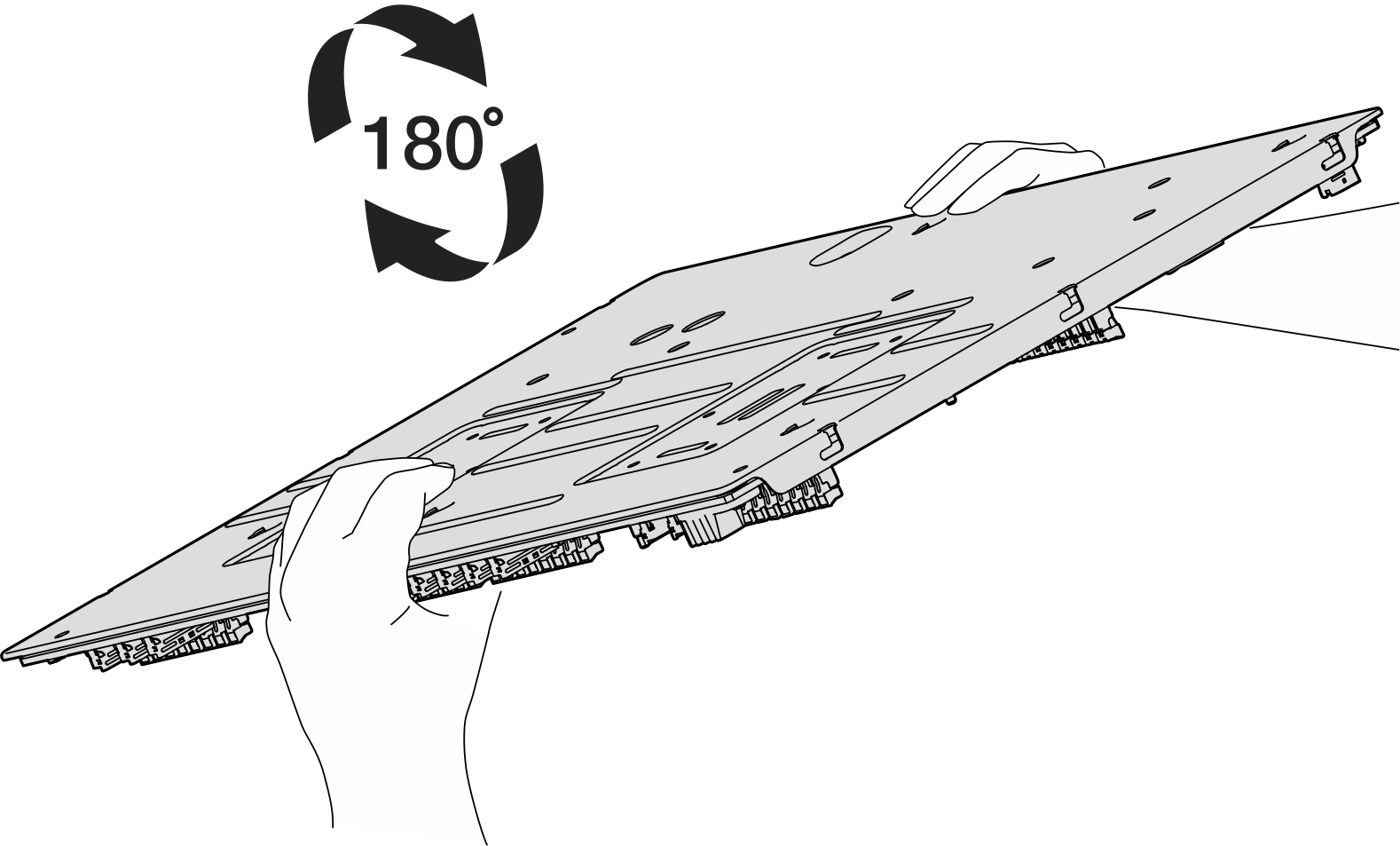

3. Gire com cuidado a placa-mãe com o lado direito para cima.
  Figura 5. Girando a placa-mãe com o lado direito para cima
4. Remova o parafuso de aperto manual e os dez parafusos da placa-mãe conforme ilustrado:

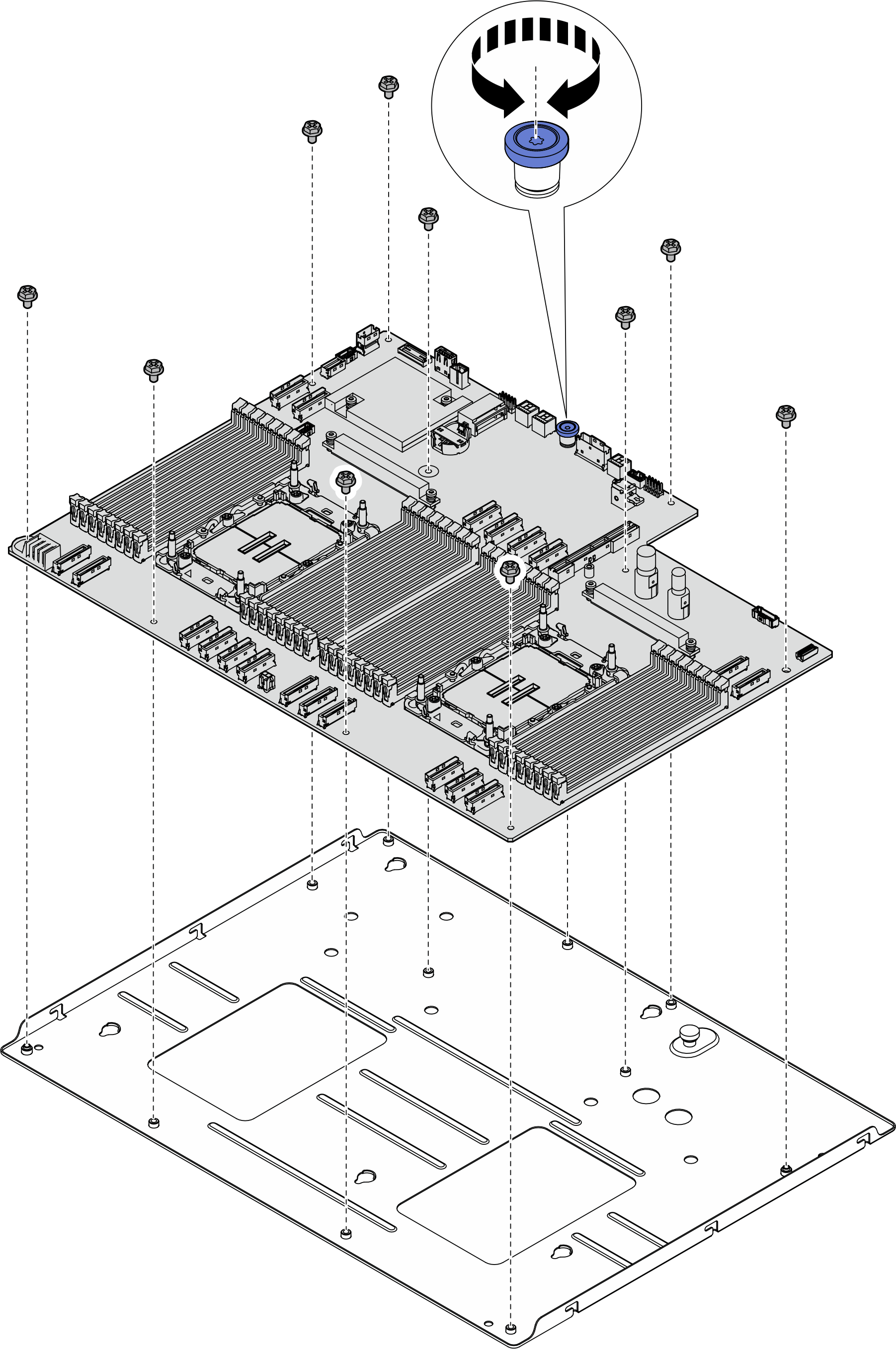

  Figura 6. Remoção do componente
5. Separe a placa-mãe da folha da chapa metálica de suporte.

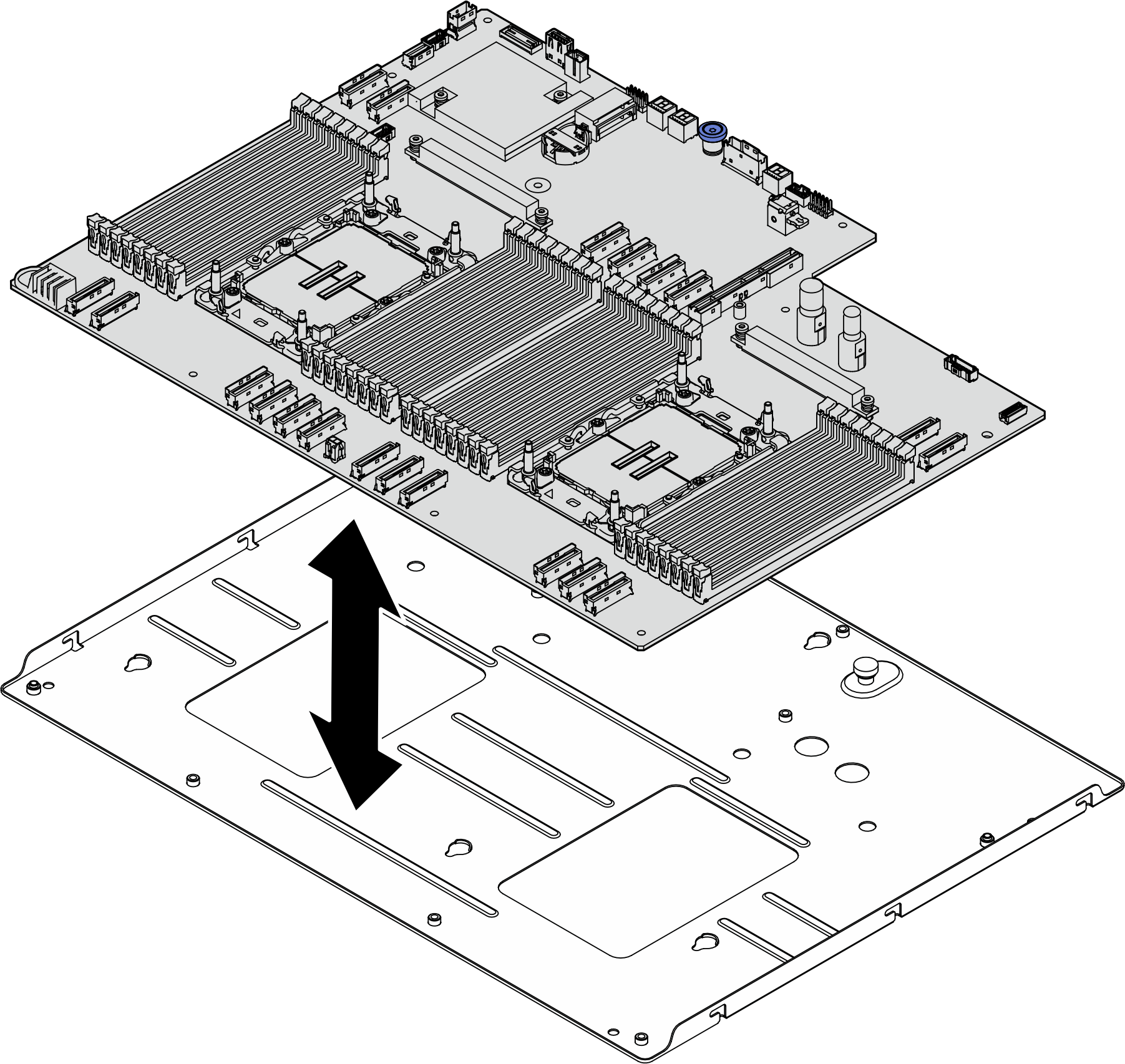

  Figura 7. Desmontagem da placa-mãe

Depois de concluir

Depois de desmontar a placa-mãe, recicle a unidade em conformidade com as regulamentações locais.
