Démontage de la carte mère en vue du recyclage

Suivez les instructions de cette section pour démonter la carte mère avant le recyclage.

À propos de cette tâche

Avant de démonter la carte mère :

Sortez la navette système du châssis et placez-la sur la plateforme de levage. Voir Retrait de la navette système.
Retirez le plateau de calcul. Voir Retrait du plateau de calcul.
Retirez tous les processeurs et les dissipateurs thermiques. Voir Retrait d’un processeur et d’un dissipateur thermique.
Retirez tous les modules de mémoire. Voir Retrait d’un module de mémoire.
Retirez la pile CMOS (CR2032). Voir Retrait de la pile CMOS (CR2032).
Retirez toutes les unités M.2. Pour plus d'informations, voir Retrait d'une unité M.2.
Pour garantir le respect des réglementations, consultez les réglementations locales en matière d’environnement, des déchets ou de mise au rebut.

Procédure

Retirez la carte mère.

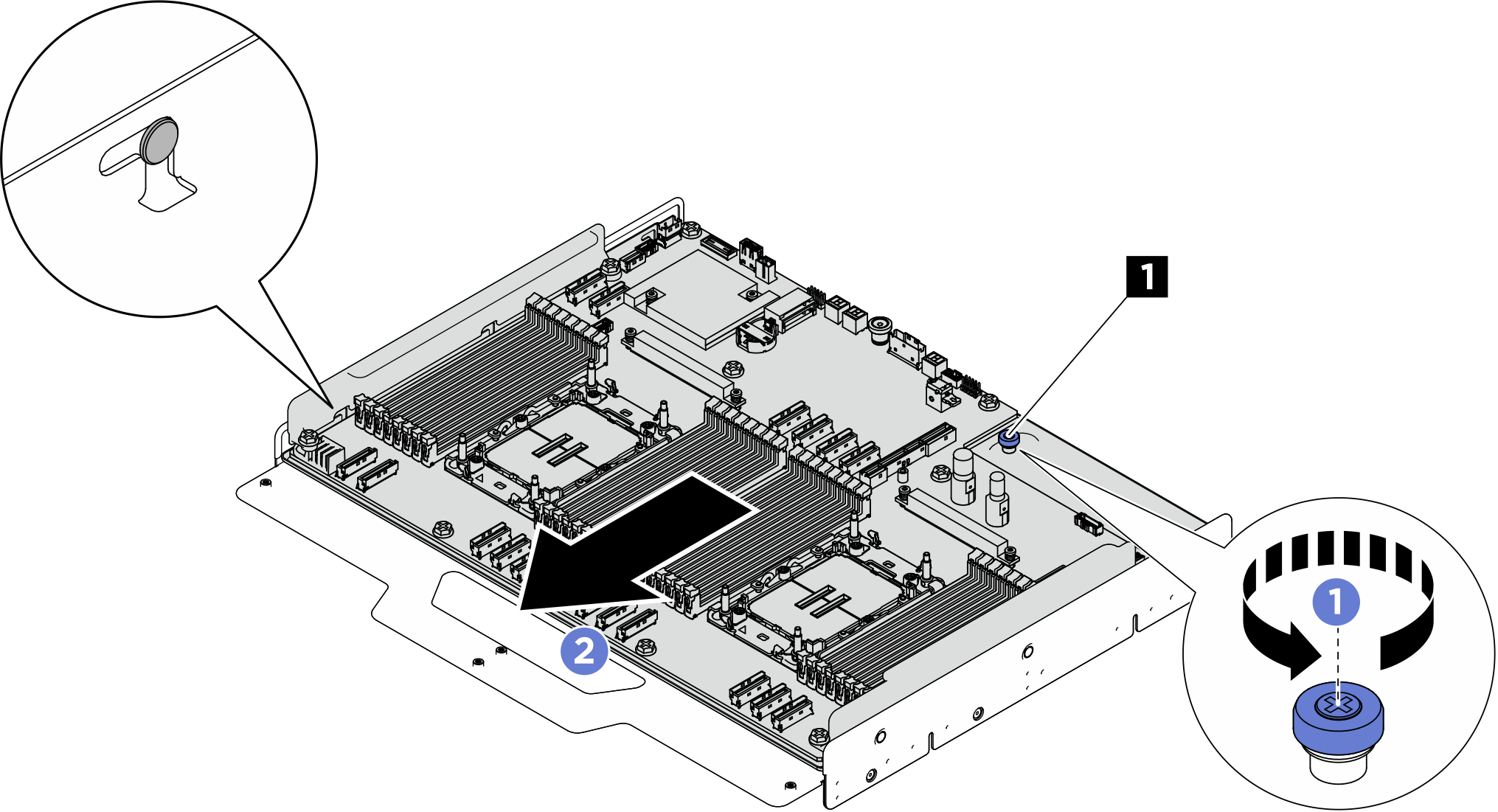

1. Desserrez la vis moletée (1) afin de dégager la carte mère.
2. Faites coulisser la carte mère vers l’avant du plateau de calcul, comme le montre l’illustration, afin de la dégager du plateau.
  Figure 1. Dégagement de la carte mère
Retirez la carte mère du plateau.
Figure 2. Retrait de la carte mère
Séparez la carte mère de la tôle de support.

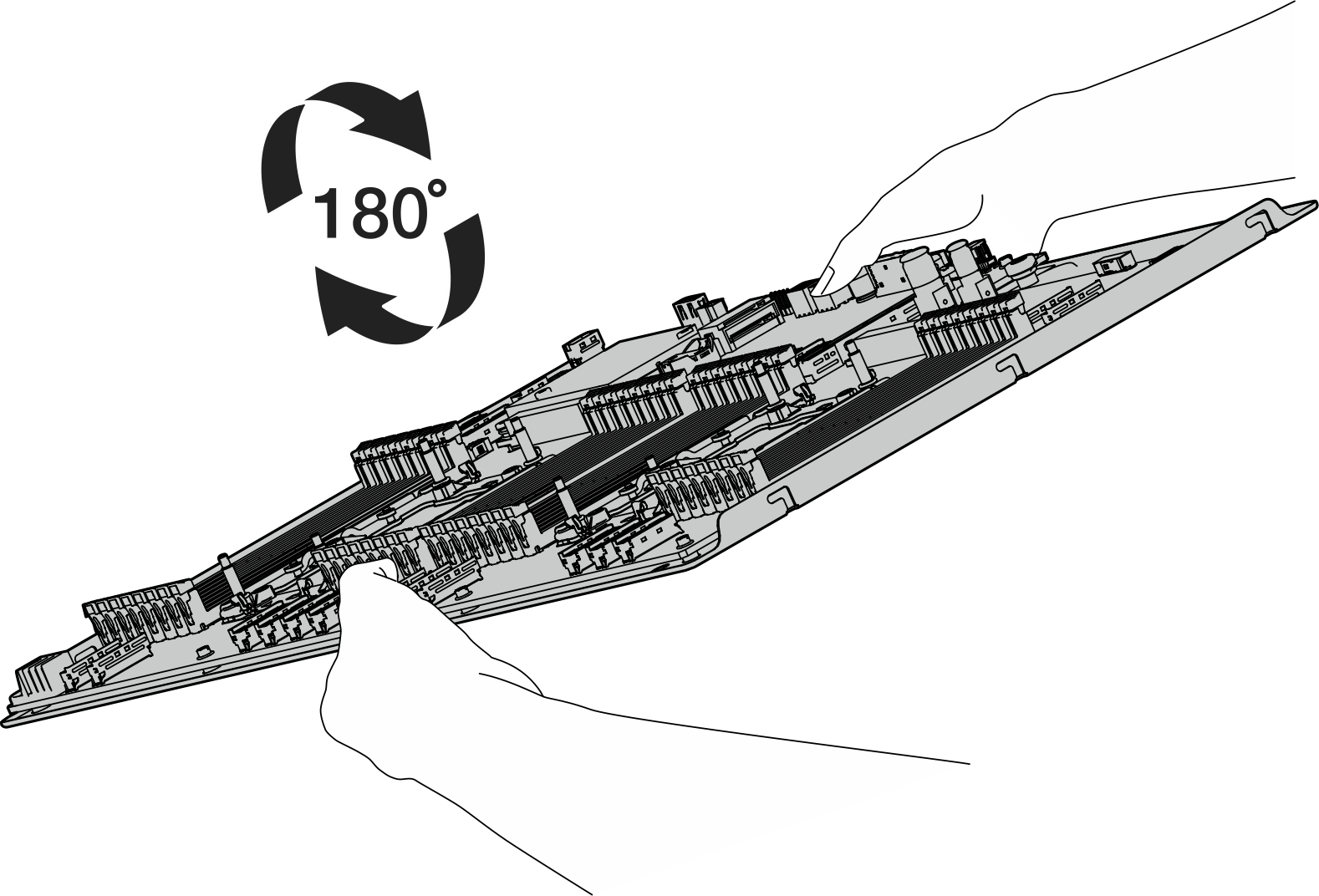

1. Retournez délicatement la carte mère.
  Figure 3. Retournement de la carte mère à l’envers

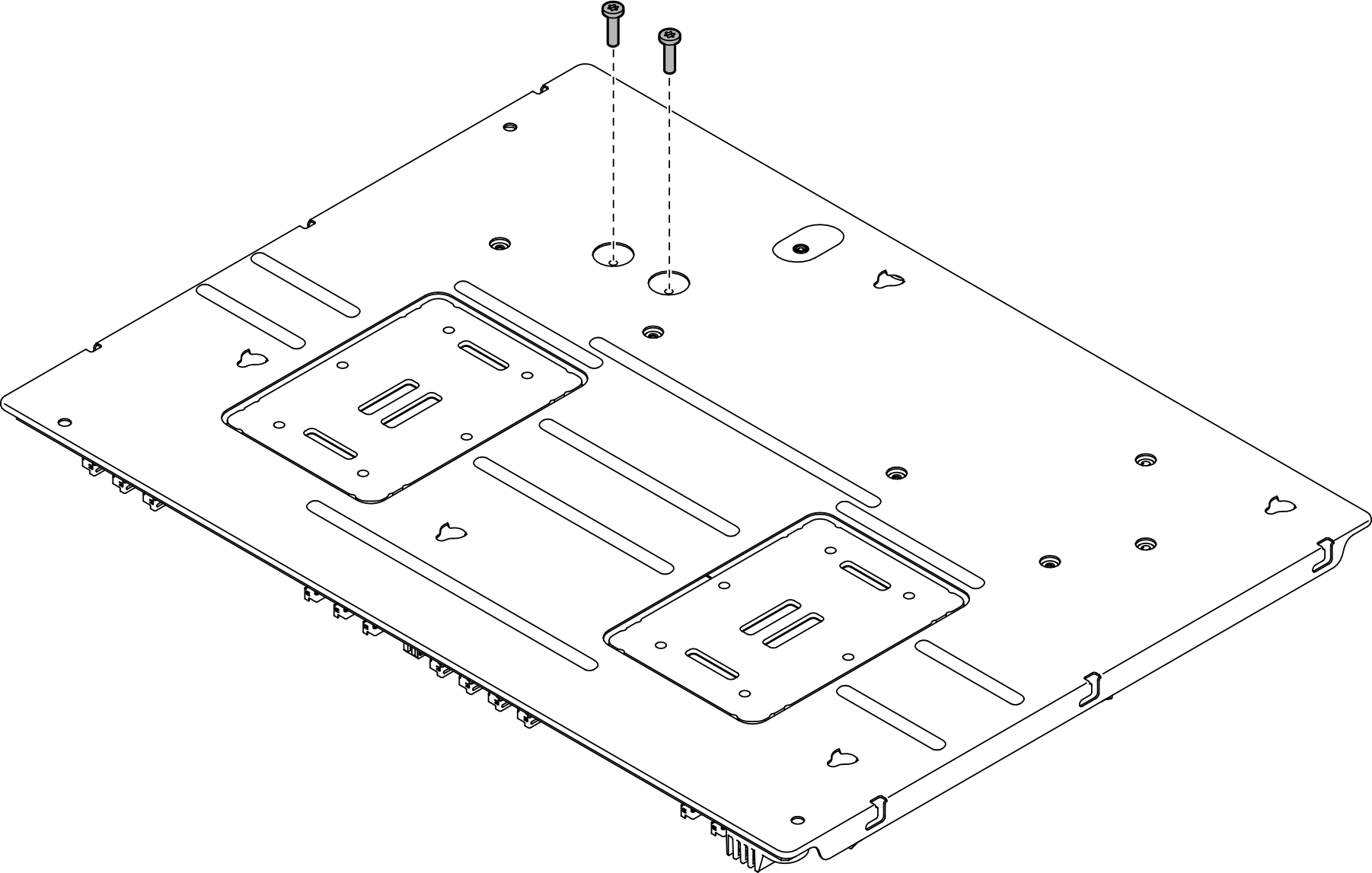

2. Desserrez les deux vis de la partie inférieure de la tôle de support afin de retirer les connecteurs d’alimentation.
  Figure 4. Retrait des vis

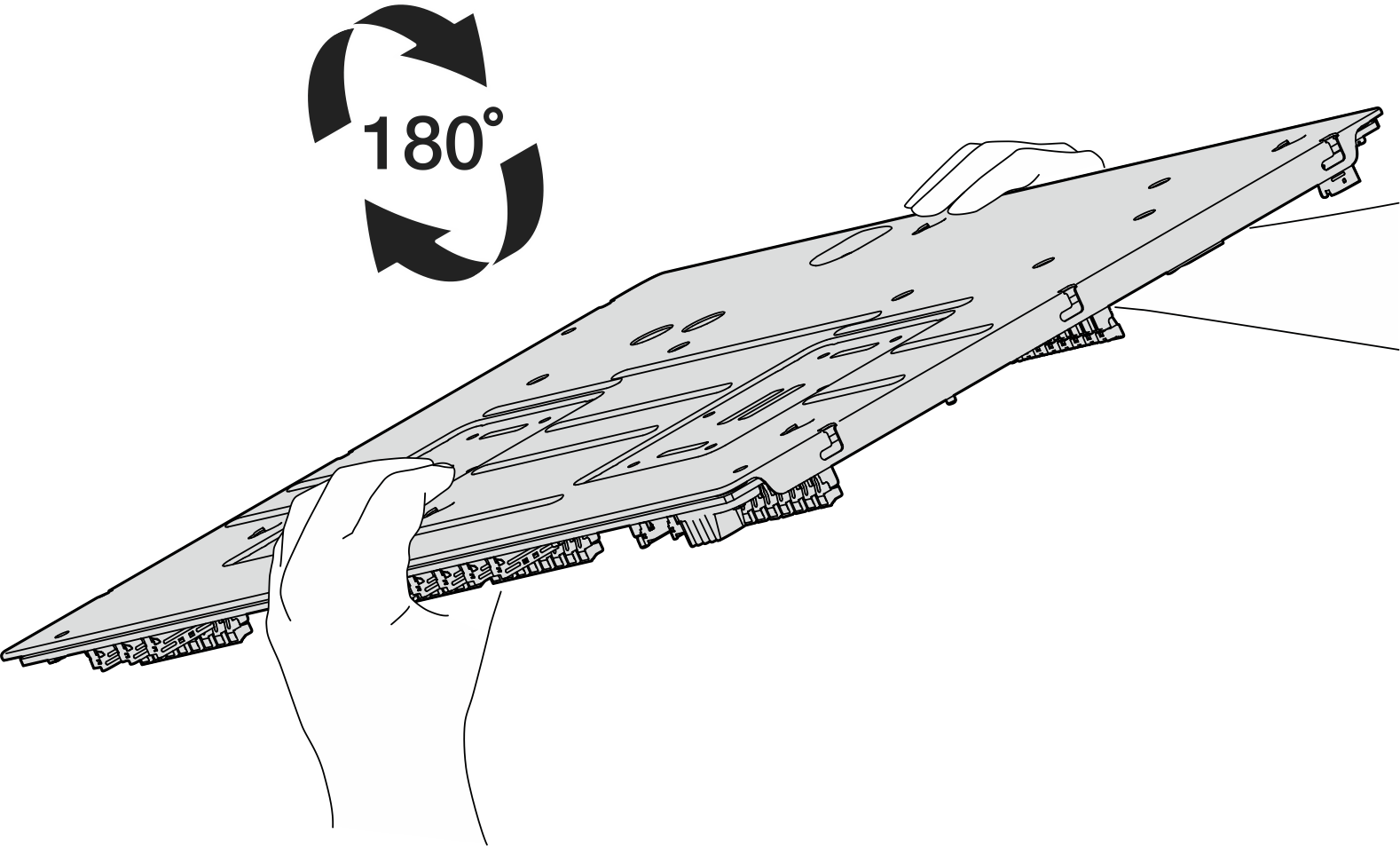

3. Retournez délicatement la carte mère à l’endroit.
  Figure 5. Retournement de la carte mère à l’endroit

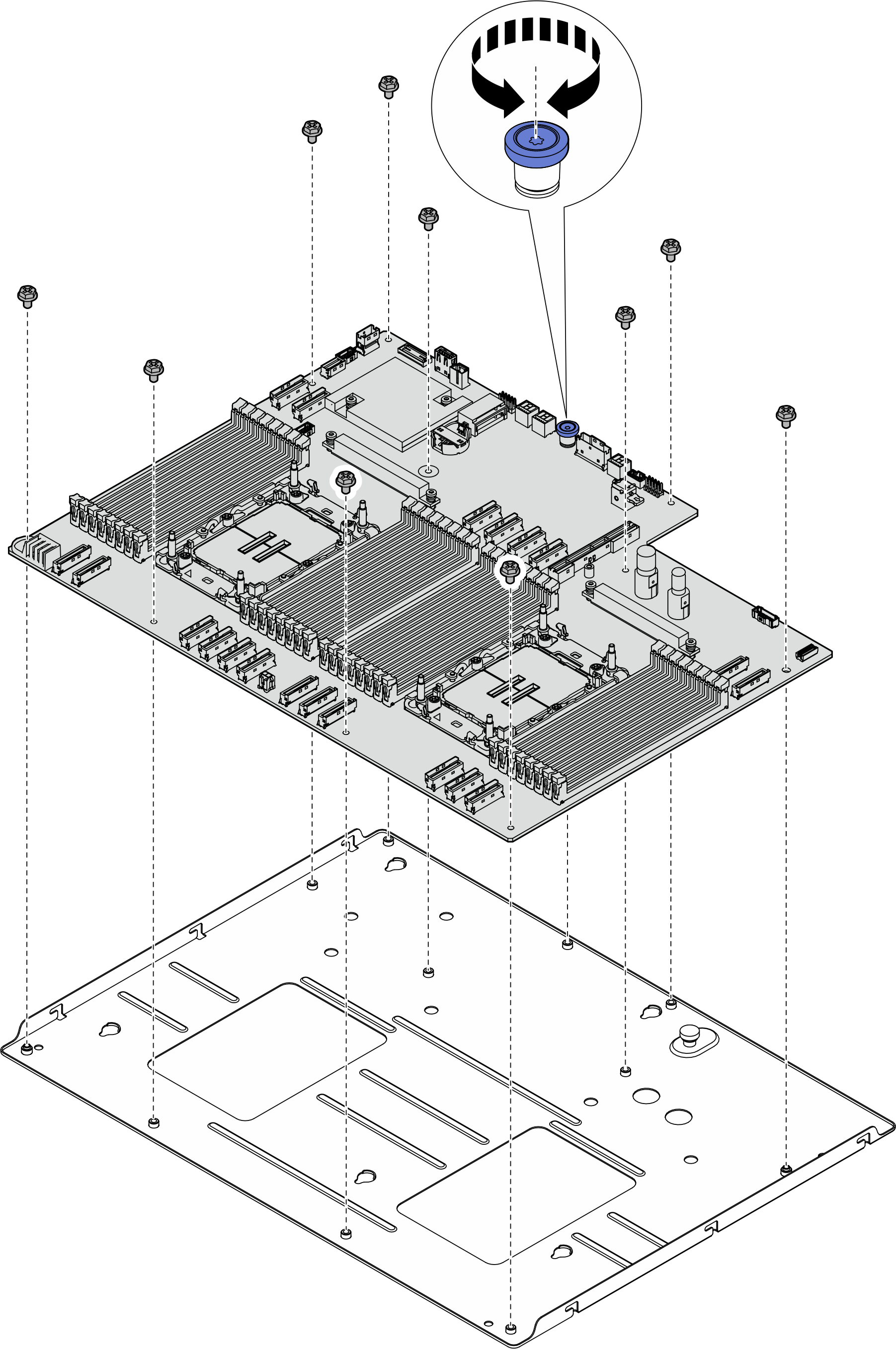

4. Retirez la vis moletée et les dix vis de la carte mère, comme illustré :
  Figure 6. Retrait d’un composant

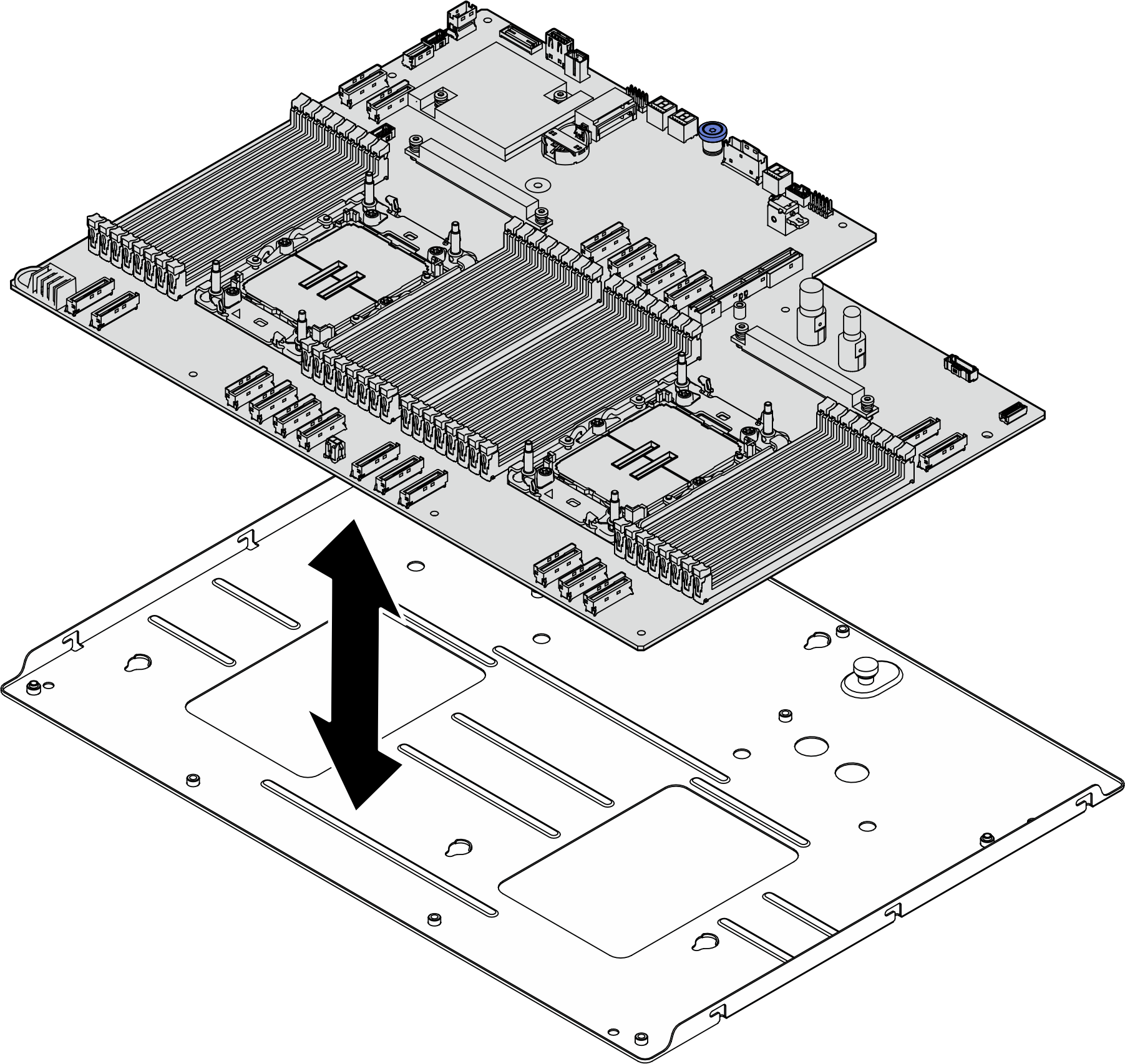

5. Séparez la carte mère de la tôle de support.
  Figure 7. Démontage de la carte mère

Après avoir terminé

Une fois la carte mère démontée, recyclez l'unité, conformément aux réglementations locales.
