拆卸主機板以進行回收

請先依照本節中的指示拆卸主機板，然後再回收。

關於此作業

拆卸主機板之前：
  1. 將系統滑動箱從機箱中拉出，然後放在升降平臺上。請參閱卸下系統滑動箱。
  2. 卸下運算匣。請參閱卸下運算匣。
  3. 卸下所有處理器和散熱槽。請參閱卸下處理器和散熱槽。
  4. 卸下所有記憶體模組。請參閱卸下記憶體模組。
  5. 卸下 CMOS 電池 (CR2032)。請參閱卸下 CMOS 電池 (CR2032)。
  6. 卸下所有 M.2 硬碟。請參閱卸下 M.2 硬碟。
  7. 請參閱當地環境、廢棄物或處置規章，以確保符合規定。

程序

  1. 鬆開主機板。
    1. 鬆開指旋螺絲（1），以釋放主機板。
    2. 如圖所示，將主機板滑至托盤前方，使其脫離托盤。

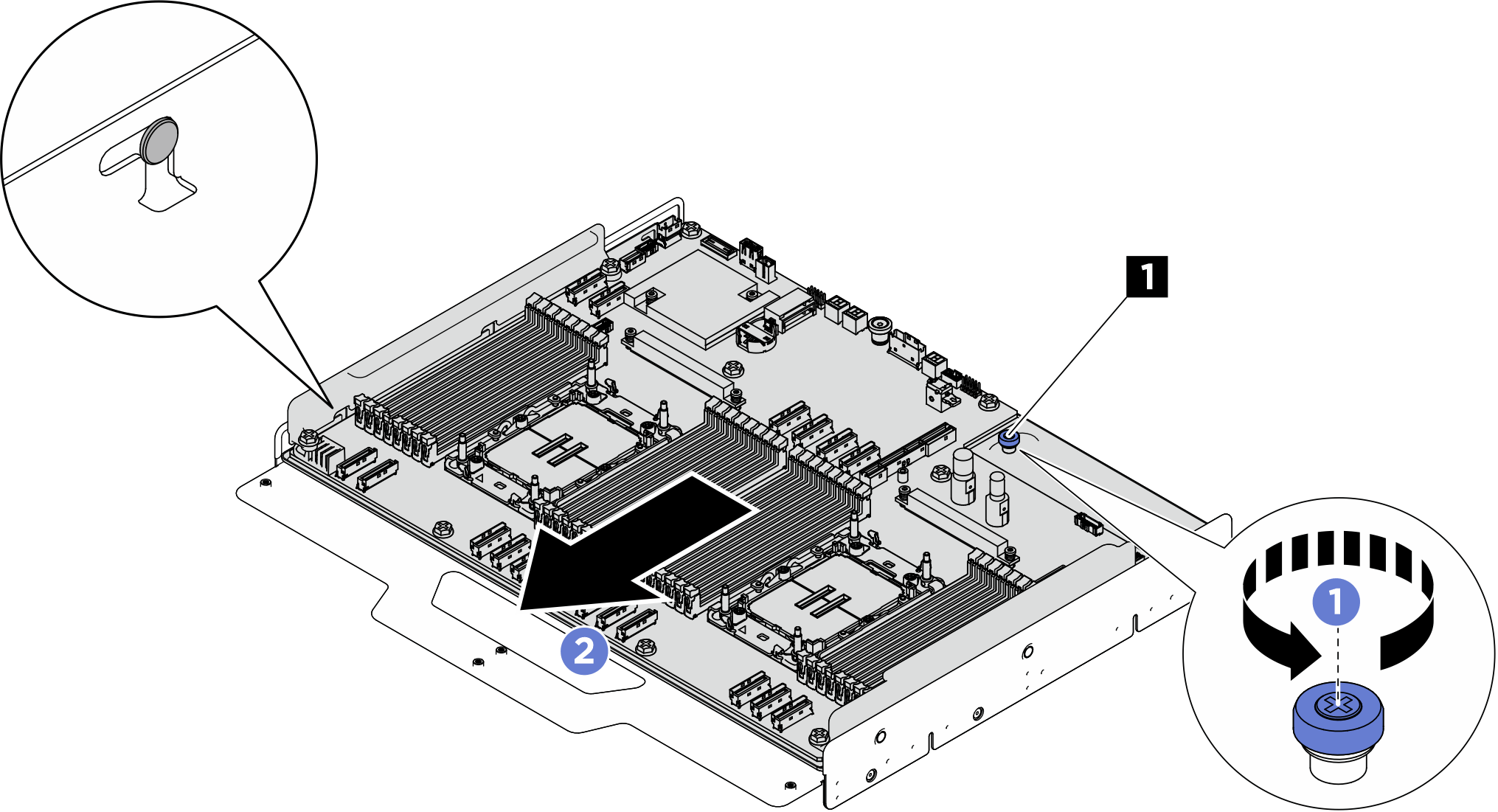

      圖 1. 鬆開主機板
      System board engagement
  2. 請將主機板從托盤中取出。

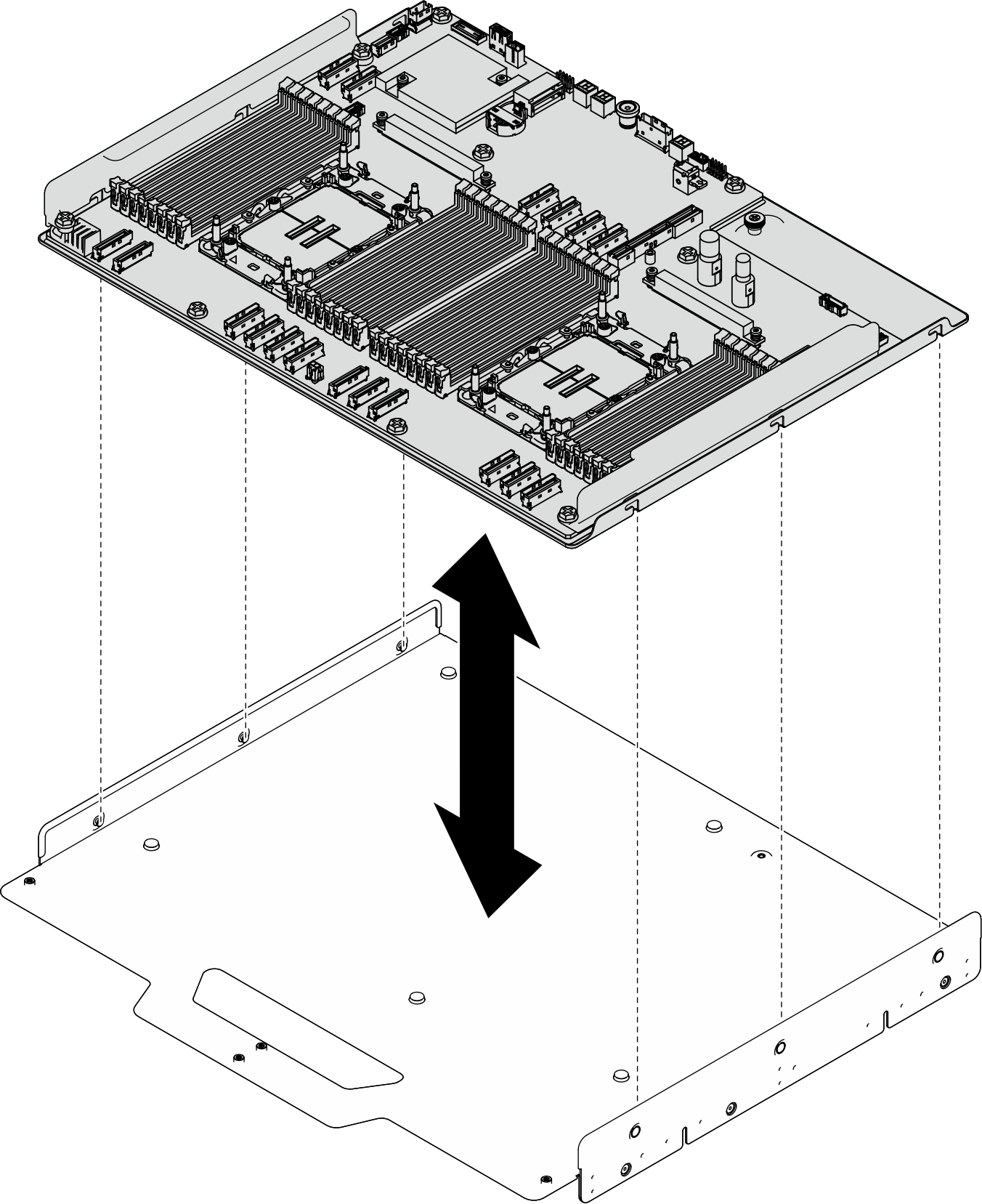

    圖 2. 卸下主機板
    System board removal
  3. 將主機板與支撐金屬板分開。
    1. 小心地將主機板上下倒置。

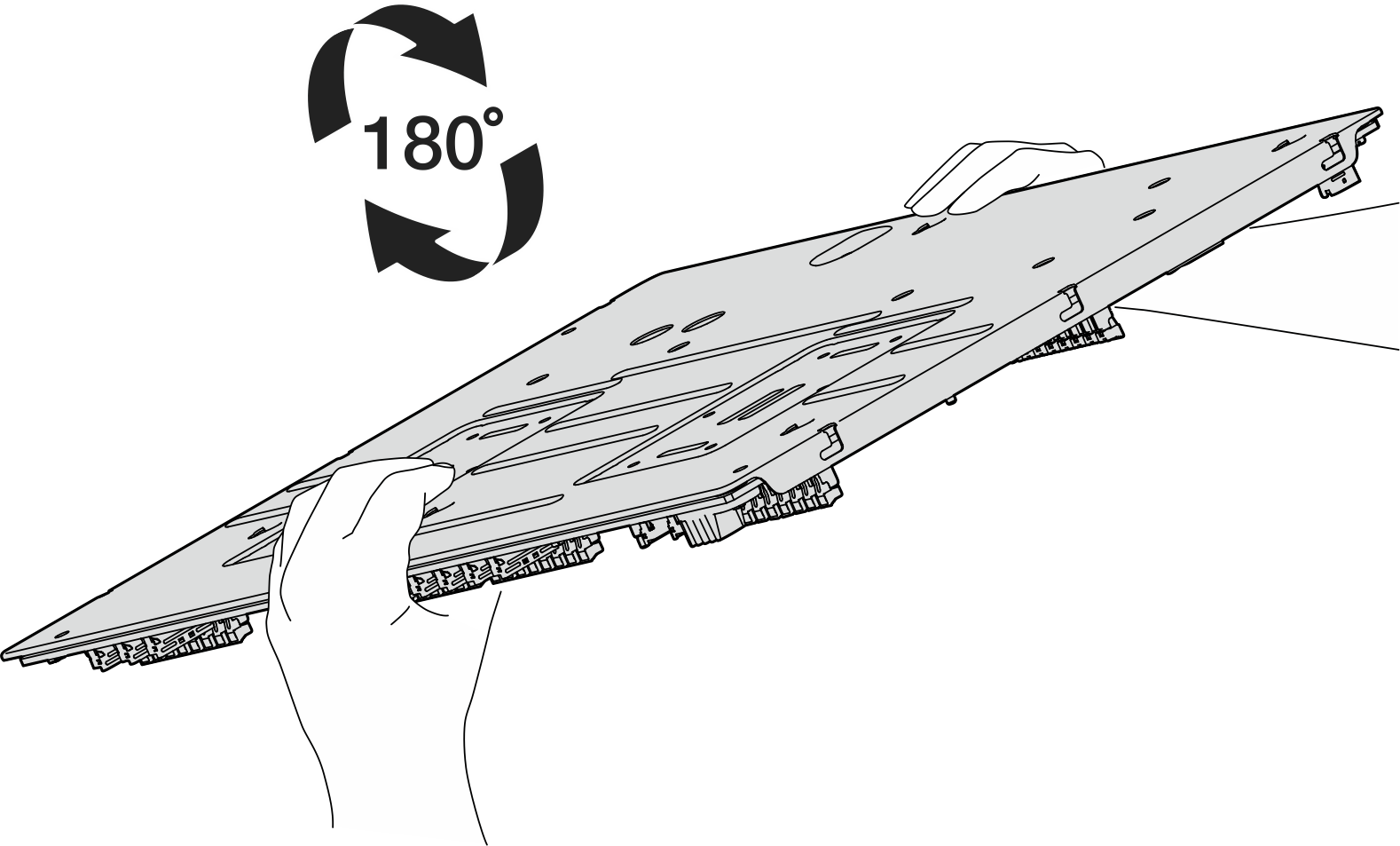

      圖 3. 將主機板上下倒置
      Turning the system board upside down
    2. 鬆開支撐金屬板底部的兩個螺絲以卸下電源接頭。

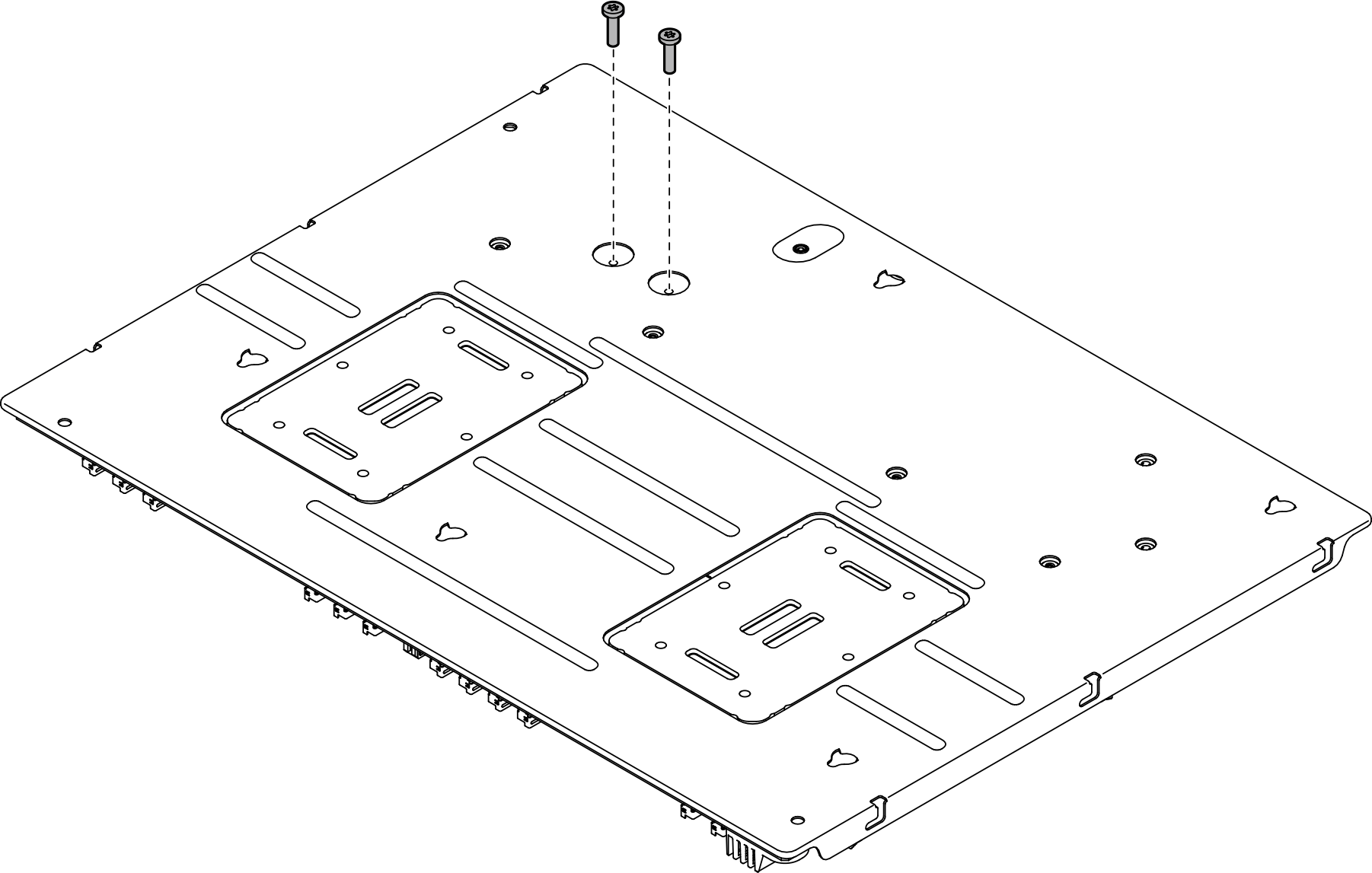

      圖 4. 卸下螺絲
      Screw removal
    3. 小心地將主機板轉至正面朝上。

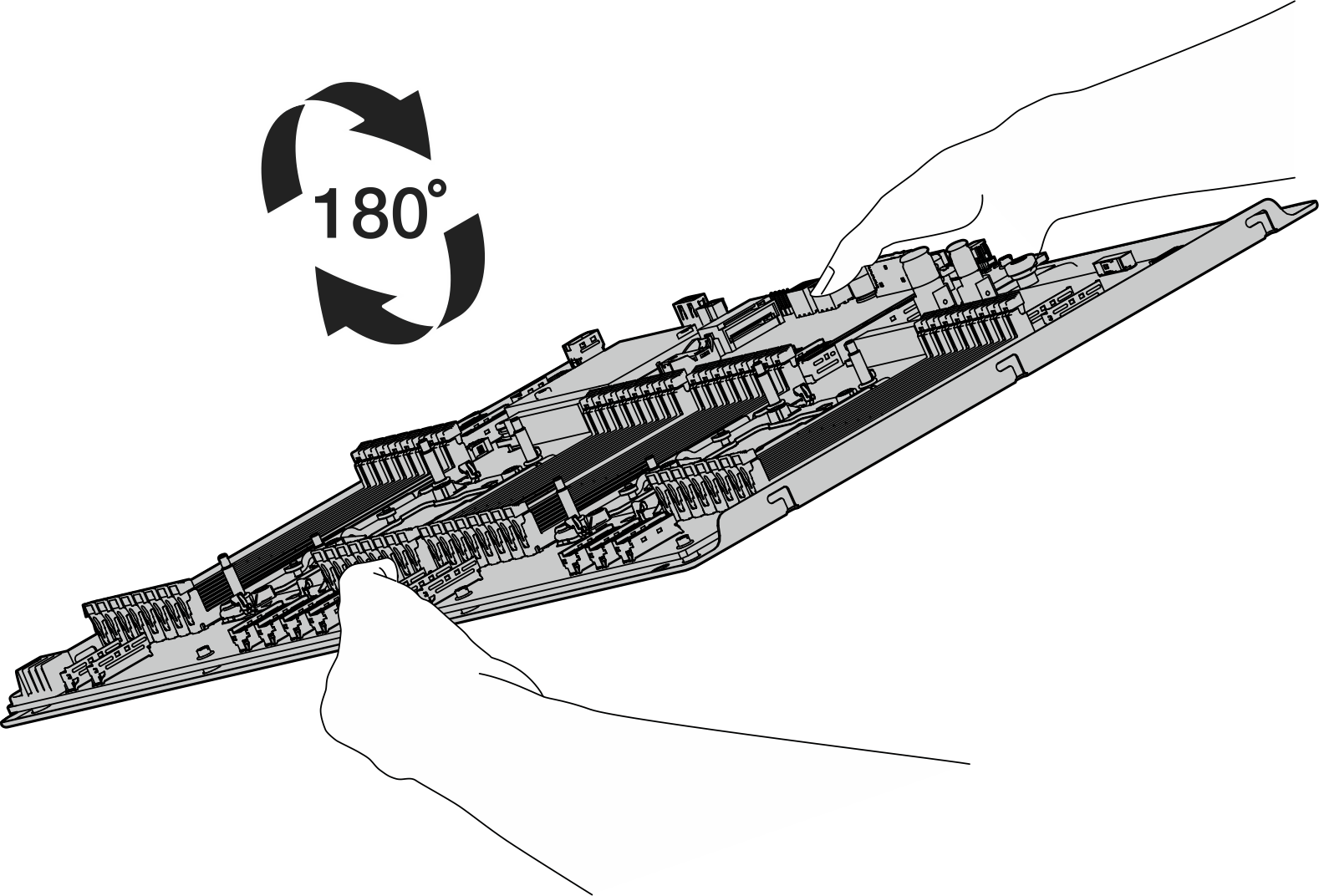

      圖 5. 將主機板轉至正面朝上
      Turning the system board right-side up
    4. 如圖所示，從主機板卸下指旋螺絲和十個螺絲：

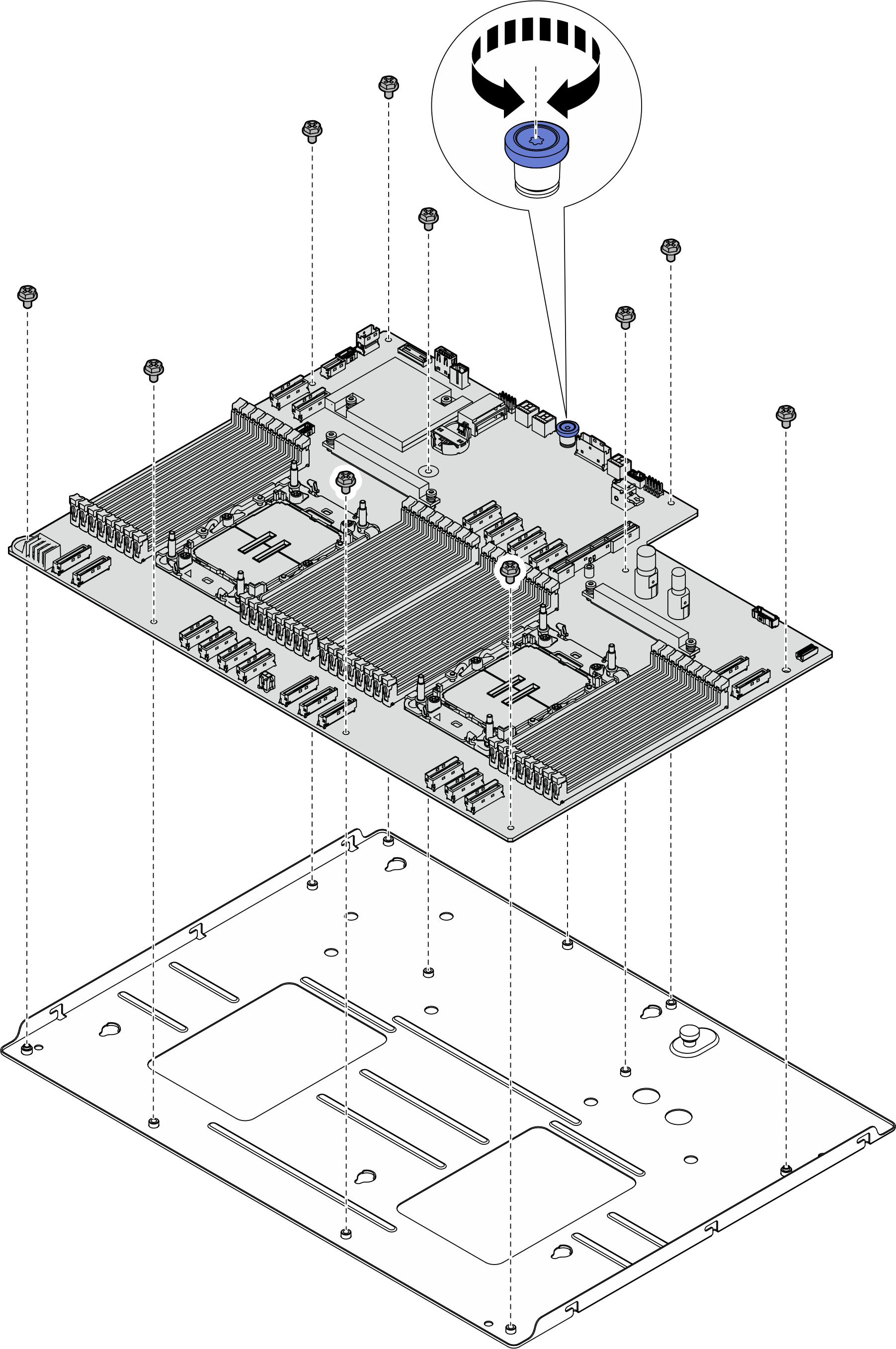

      圖 6. 卸下元件
      Component removal
    5. 將主機板與支撐金屬板分開。

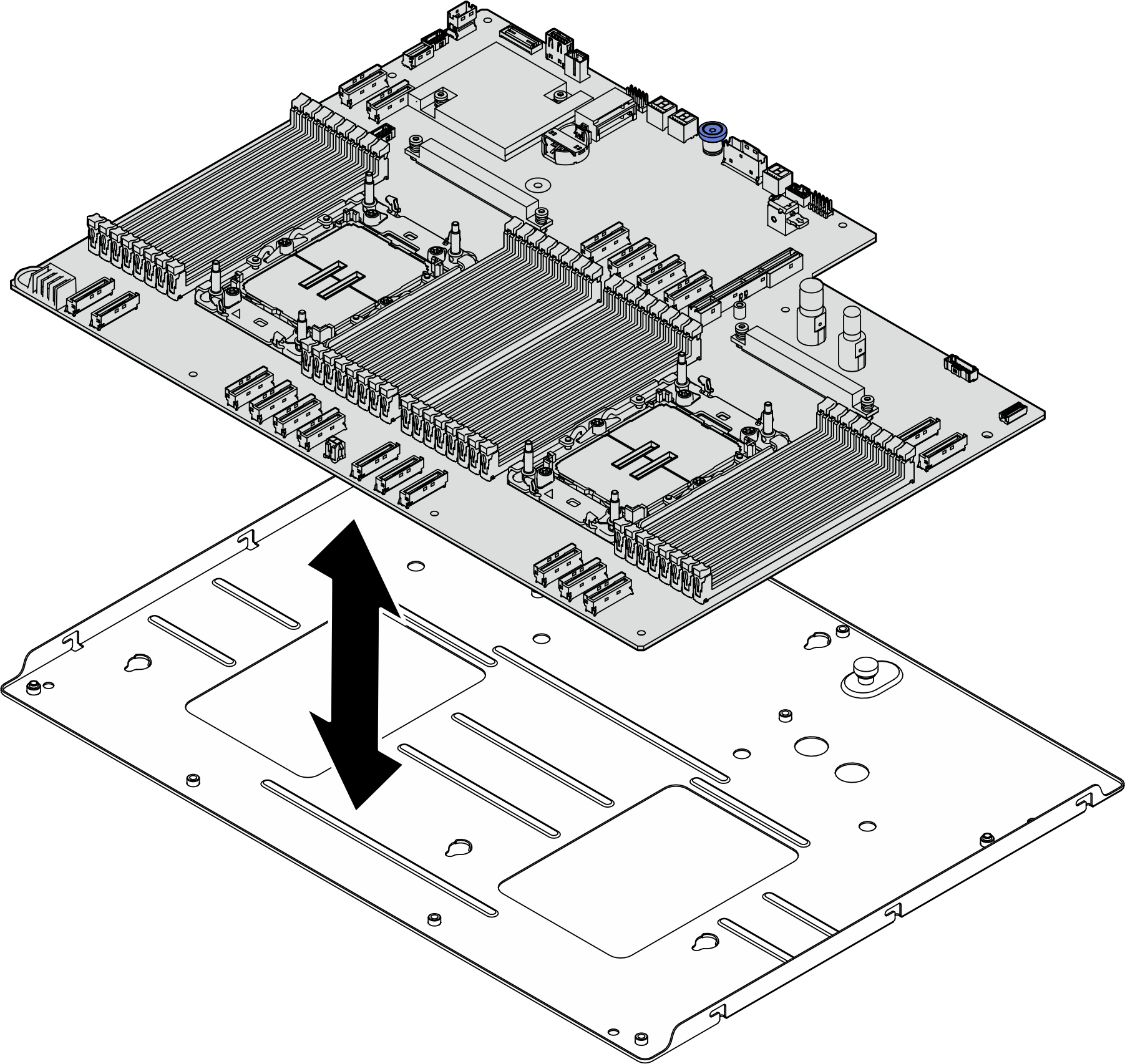

      圖 7. 拆卸主機板

      System board disassembly

在您完成之後

拆卸主機板之後，請遵守當地法規進行回收。
