リサイクルのためのシステム・ボードの分解

リサイクルの前にシステム・ボードを分解するには、このセクションの手順に従ってください。

手順

1. システム・ボードを取り外します。

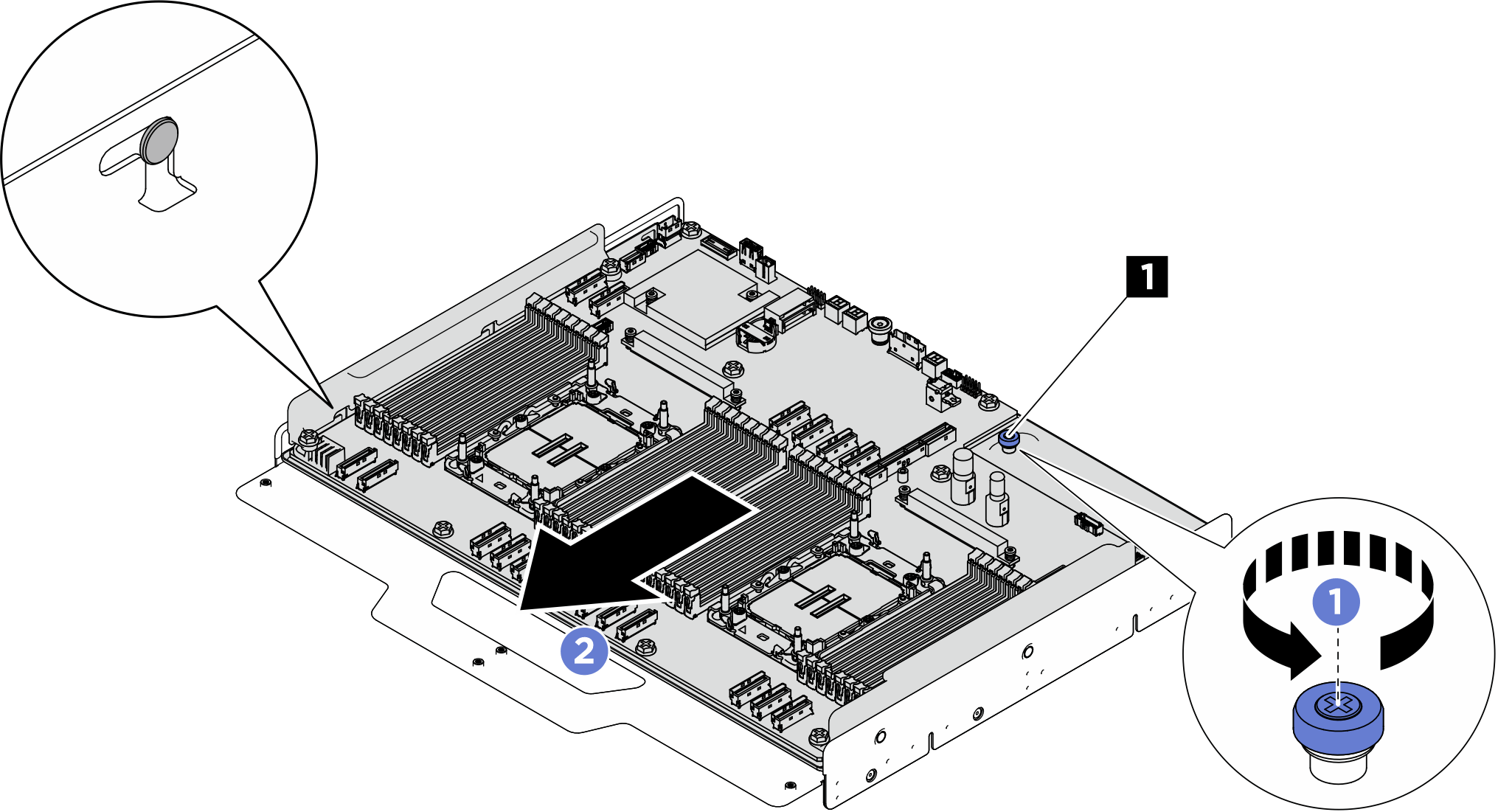

   1. つまみねじ (1) を緩めて、システム・ボードを外します。
   2. 図のように、システム・ボードをコンピュート・トレイの前面方向にスライドさせて、トレイから外します。
      図 1. システム・ボードの取り外し


2. システム・ボードをトレイから取り外します。
   図 2. システム・ボードの取り外し


3. 保持用シート・メタルからシステム・ボードを分離します。

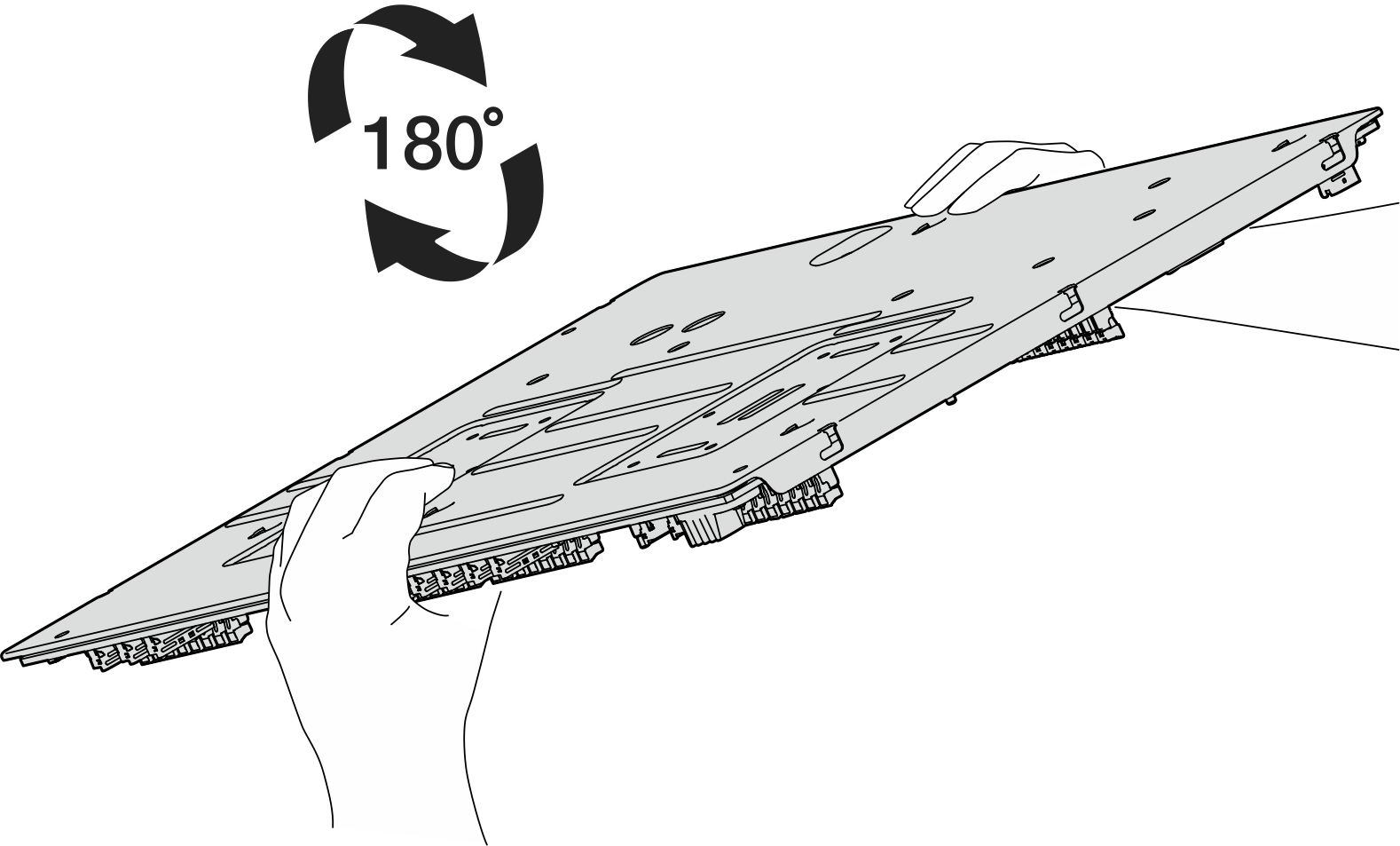

   1. 慎重にシステム・ボードを裏返します。
      図 3. システム・ボードを裏返す

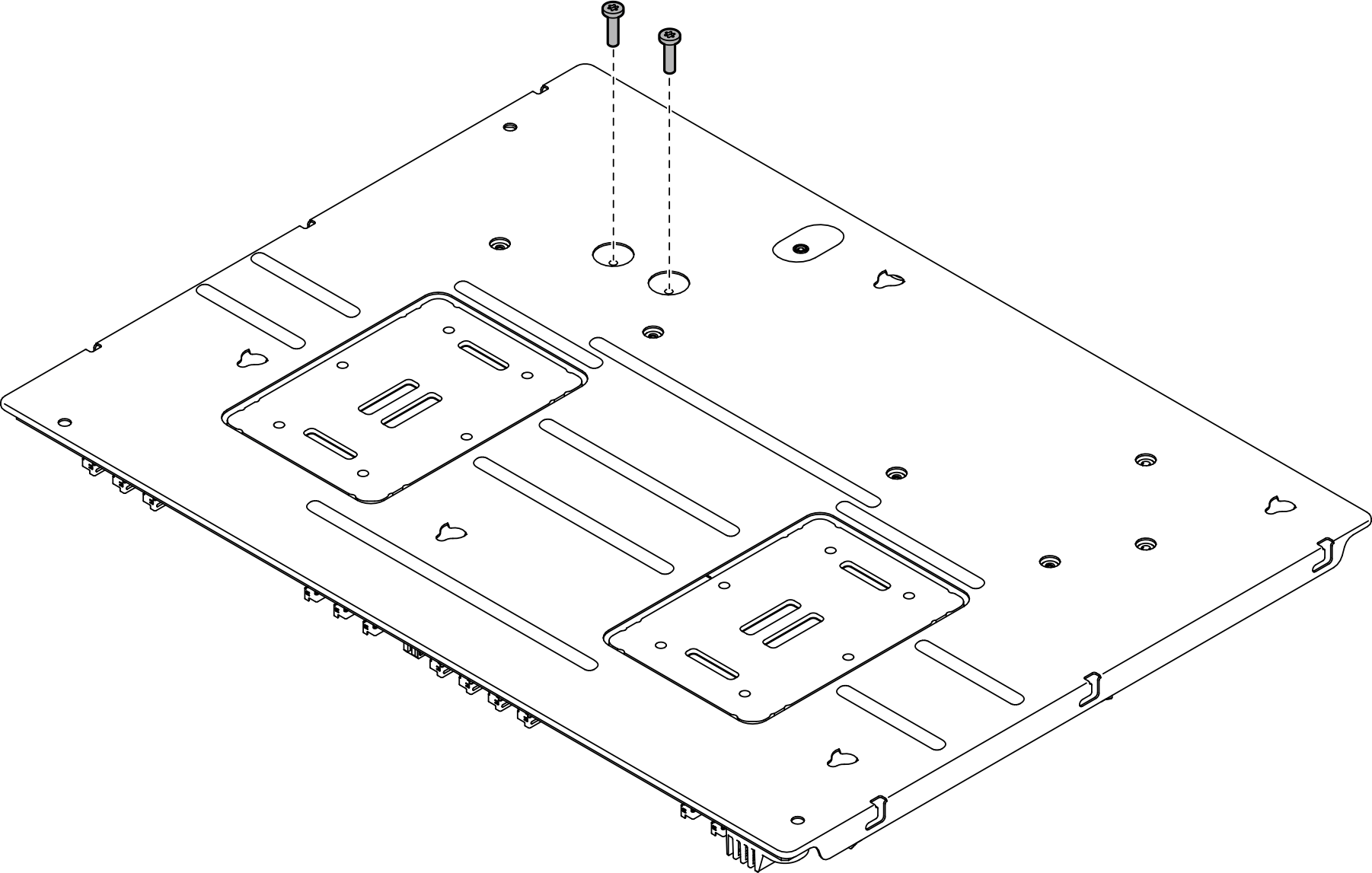

   2. 保持用シート・メタルの下部から 2 本のねじを緩め、電源コネクターを取り外します。
      図 4. ねじの取り外し

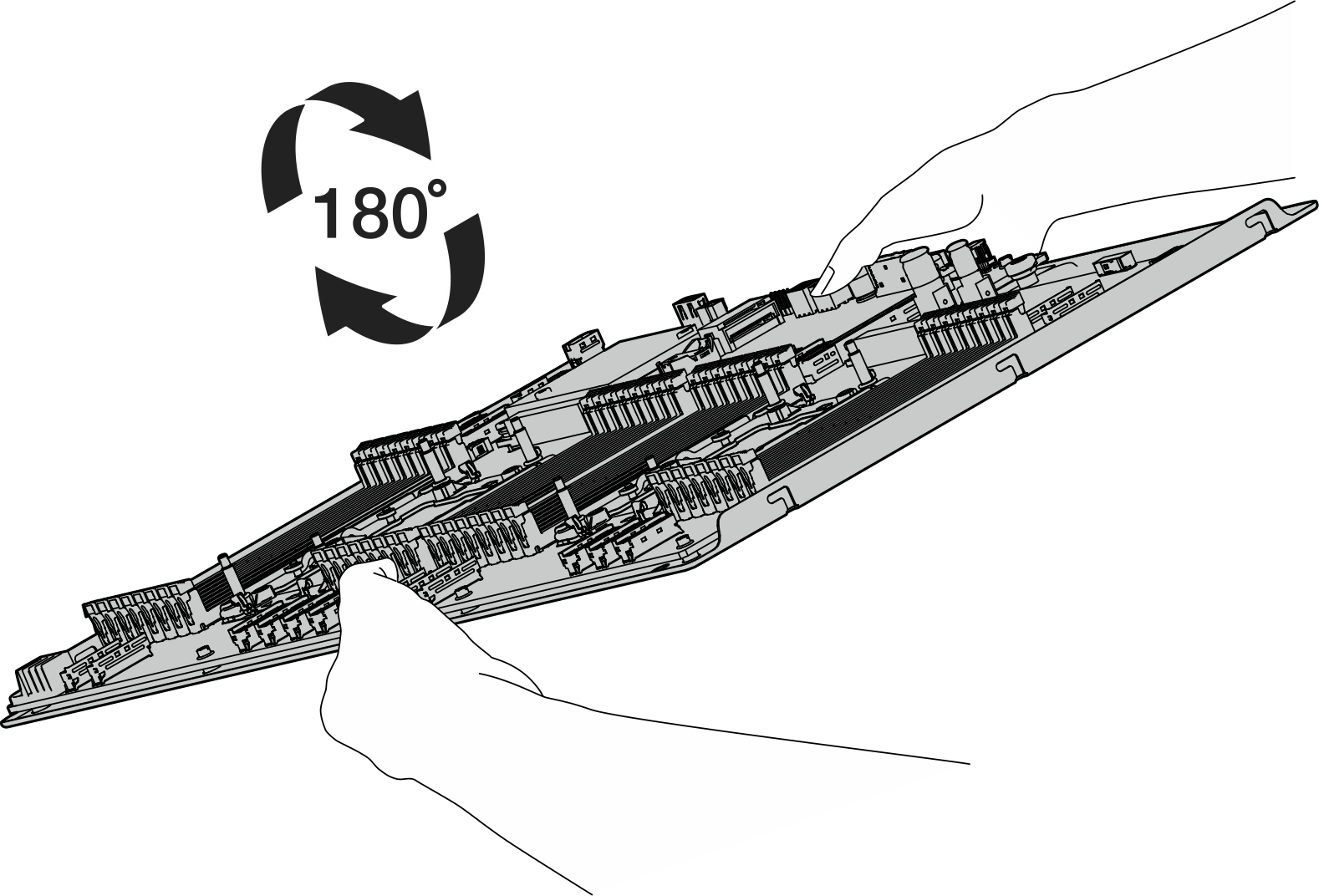

   3. 慎重にシステム・ボードの右側を上にします。
      図 5. システム・ボードの右側を上にする

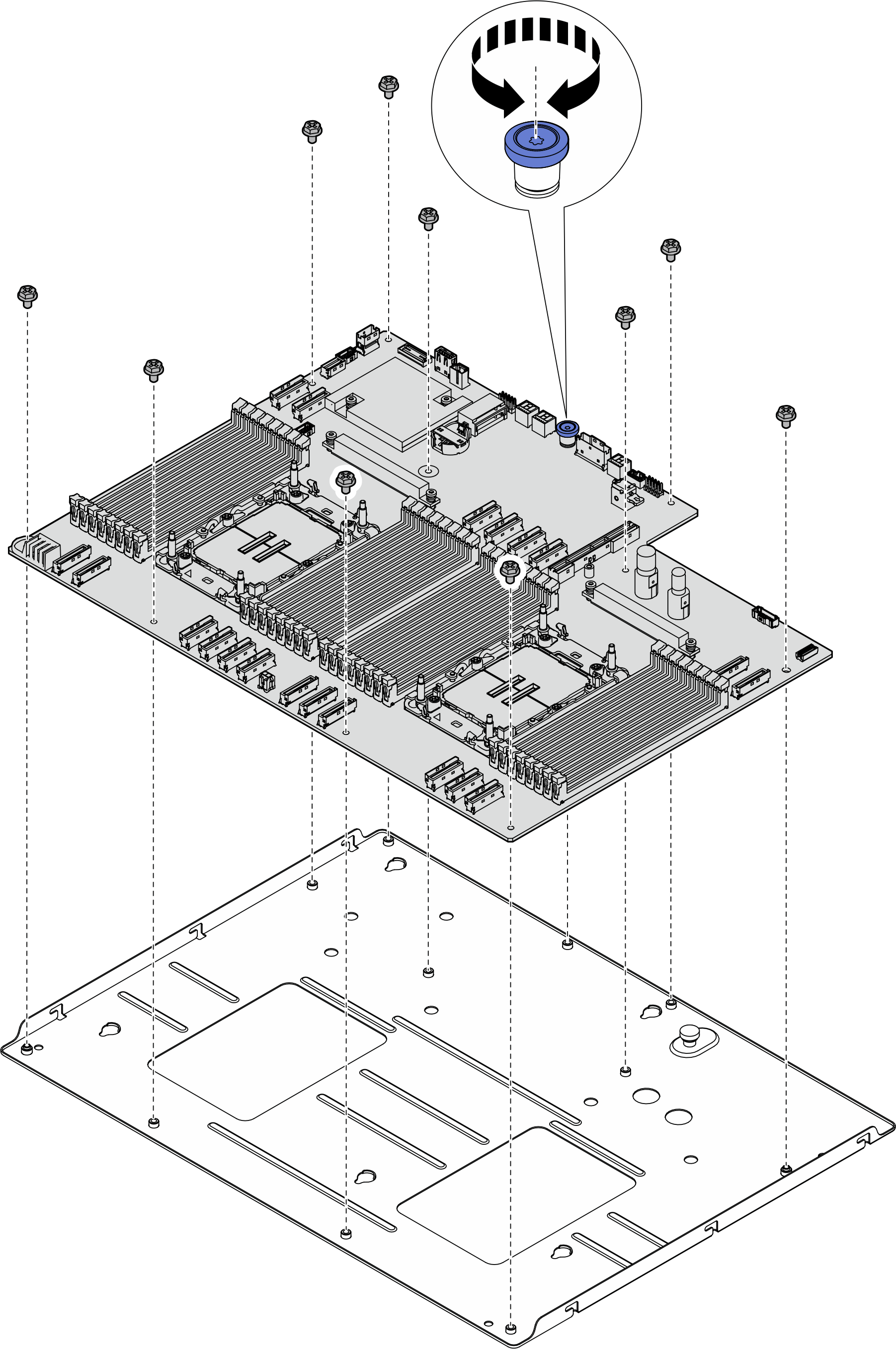

   4. 図のように、システム・ボードからつまみねじと 10 本のねじを取り外します。
      図 6. コンポーネントの取り外し

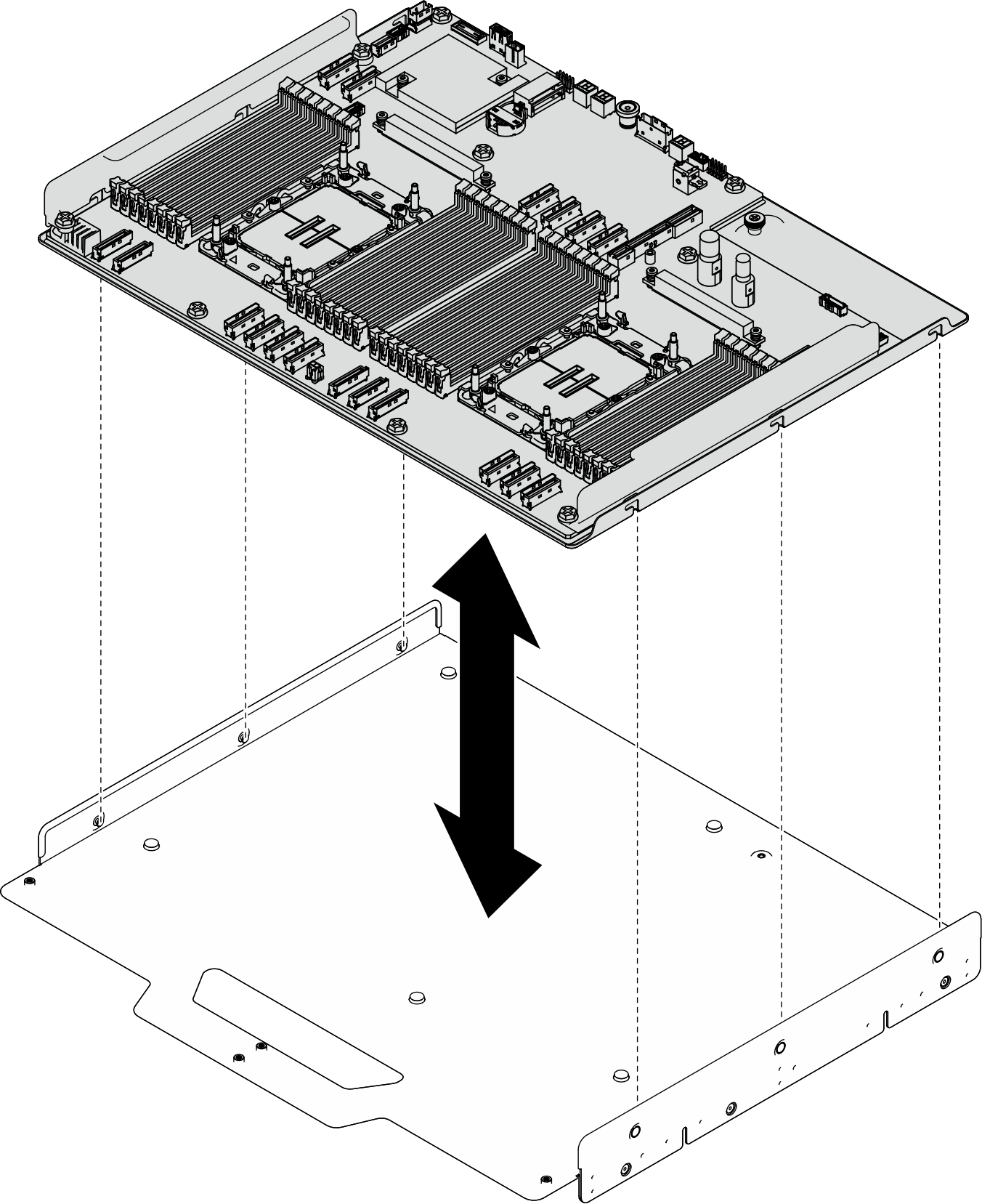

   5. 保持用シート・メタルからシステム・ボードを分離します。
      図 7. システム・ボードの分解
