Smontaggio della scheda di sistema per il riciclaggio

Seguire le istruzioni riportate in questa sezione per smontare la scheda di sistema prima del riciclaggio.

Informazioni su questa attività

Prima di smontare la scheda di sistema:

Estrarre lo shuttle di sistema dallo chassis e posizionarlo sulla piattaforma elevatrice. Vedere Rimozione dello shuttle di sistema.
Rimuovere il vassoio di elaborazione. Vedere Rimozione del vassoio di elaborazione.
Rimuovere tutti i processori e i dissipatori di calore. Vedere Rimozione di un processore e un dissipatore di calore.
Rimuovere tutti i moduli di memoria. Vedere Rimozione di un modulo di memoria.
Rimuovere la batteria CMOS (CR2032). Vedere Rimozione della batteria CMOS (CR2032).
Rimuovere tutte le unità M.2. Vedere Rimozione di un'unità M.2.
Per garantire la conformità, consultare le normative locali per l'ambiente, i rifiuti e lo smaltimento.

Procedura

Sganciare la scheda di sistema.

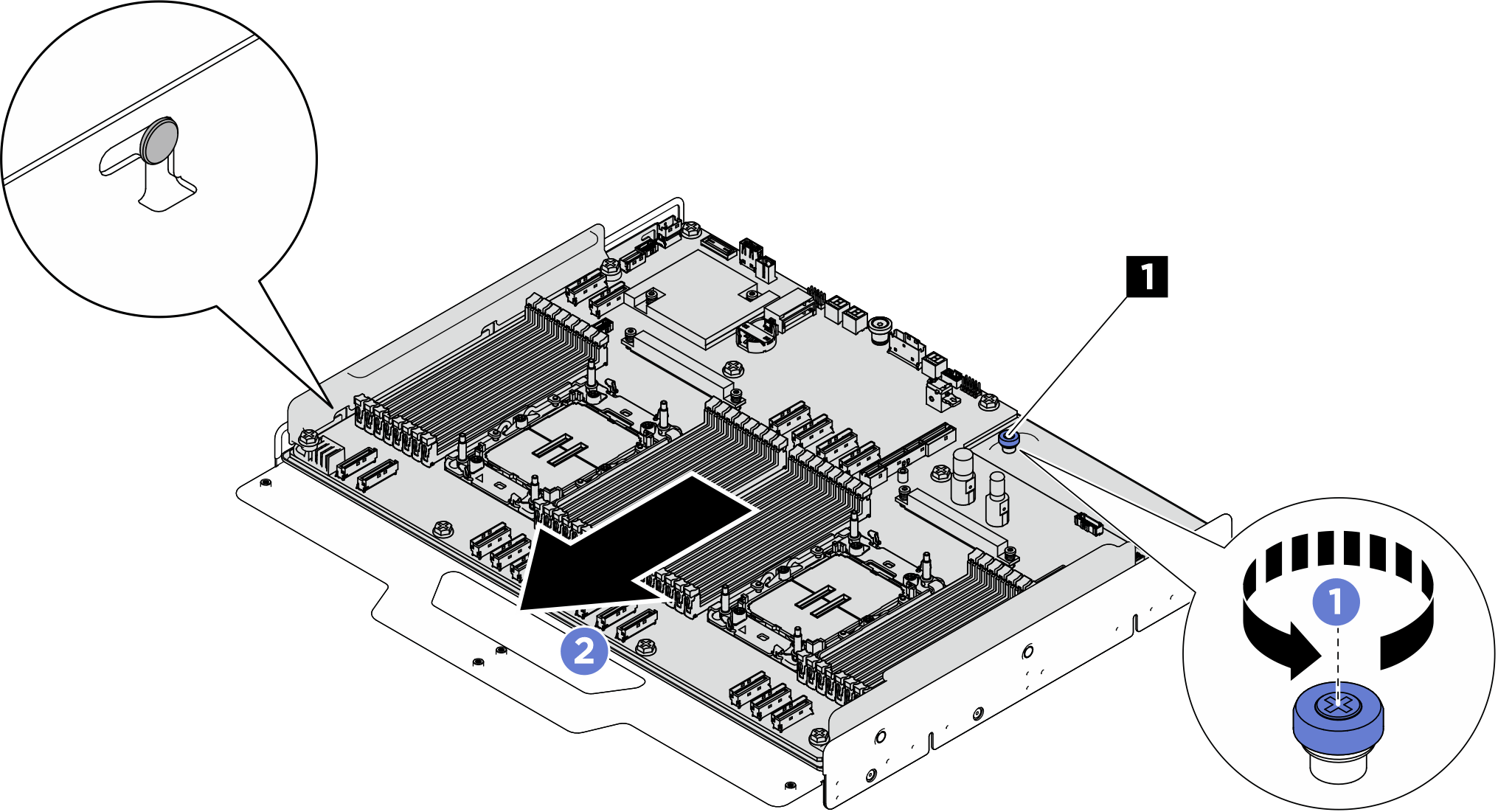

1. Allentare la vite zigrinata (1) per rilasciare la scheda di sistema.
2. Far scorrere la scheda di sistema verso la parte anteriore del vassoio di elaborazione come illustrato per sganciarla dal vassoio.
  Figura 1. Sganciamento della scheda di sistema

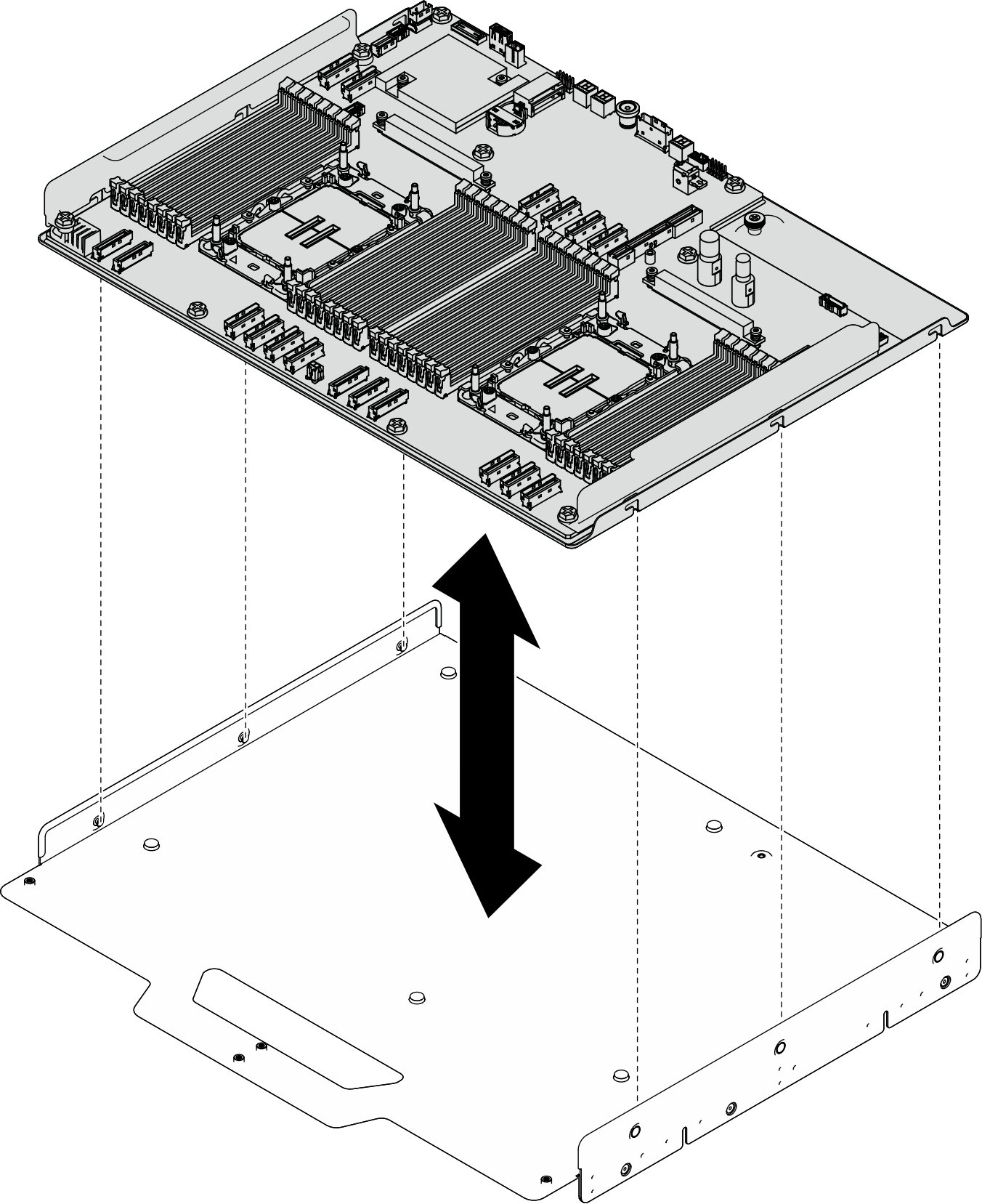

Rimuovere la scheda di sistema dal vassoio.
Figura 2. Rimozione della scheda di sistema
Separare la scheda di sistema dalla piastra di supporto in metallo.

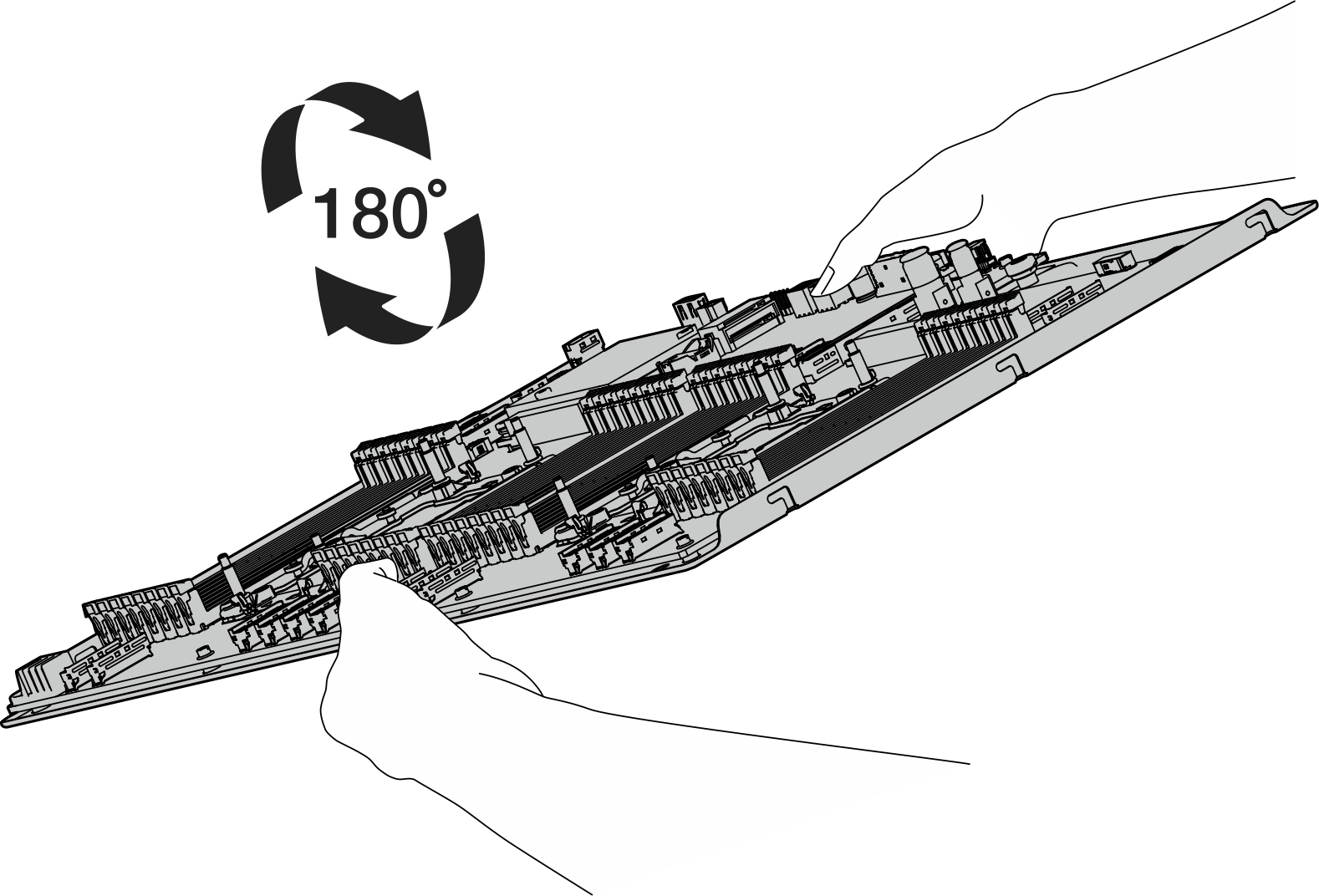

1. Capovolgere con cautela la scheda di sistema.
  Figura 3. Capovolgimento della scheda di sistema

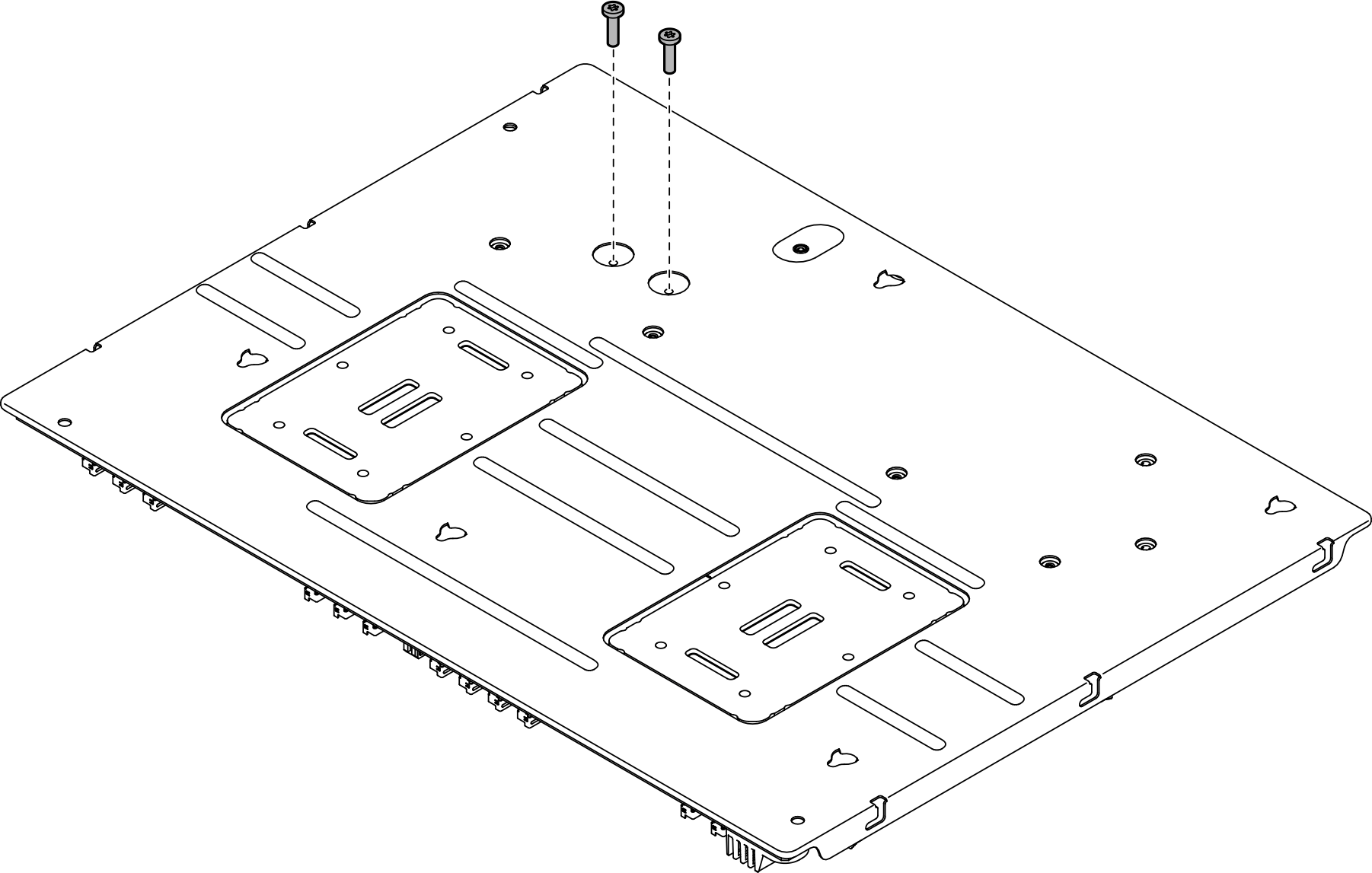

2. Svitare le due viti dalla parte inferiore della piastra di supporto in metallo per rimuovere i connettori di alimentazione.
  Figura 4. Rimozione delle viti

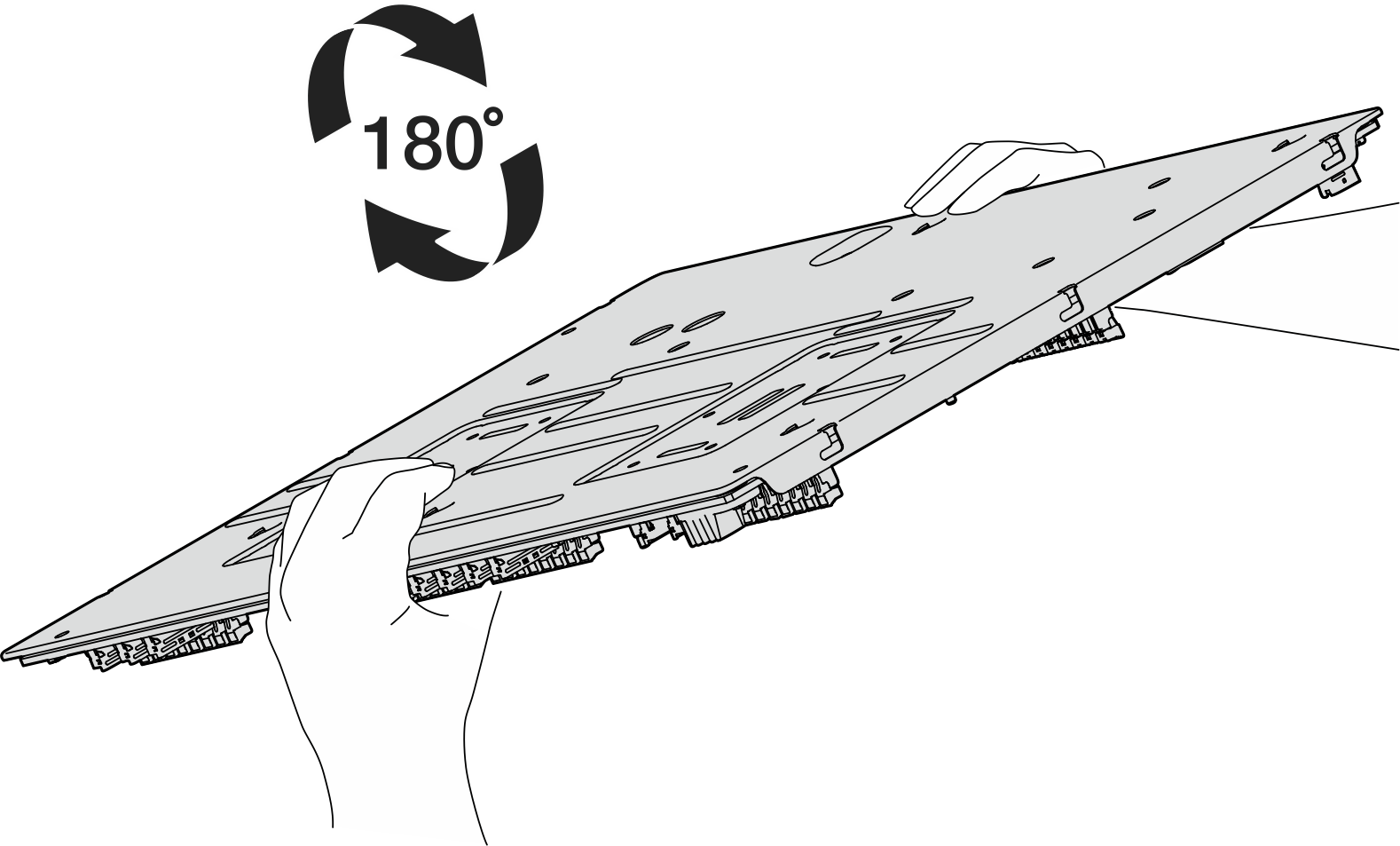

3. Capovolgere con cautela la scheda di sistema, con il lato destro rivolto verso l'alto.
  Figura 5. Capovolgimento della scheda di sistema con il lato destro rivolto verso l'alto

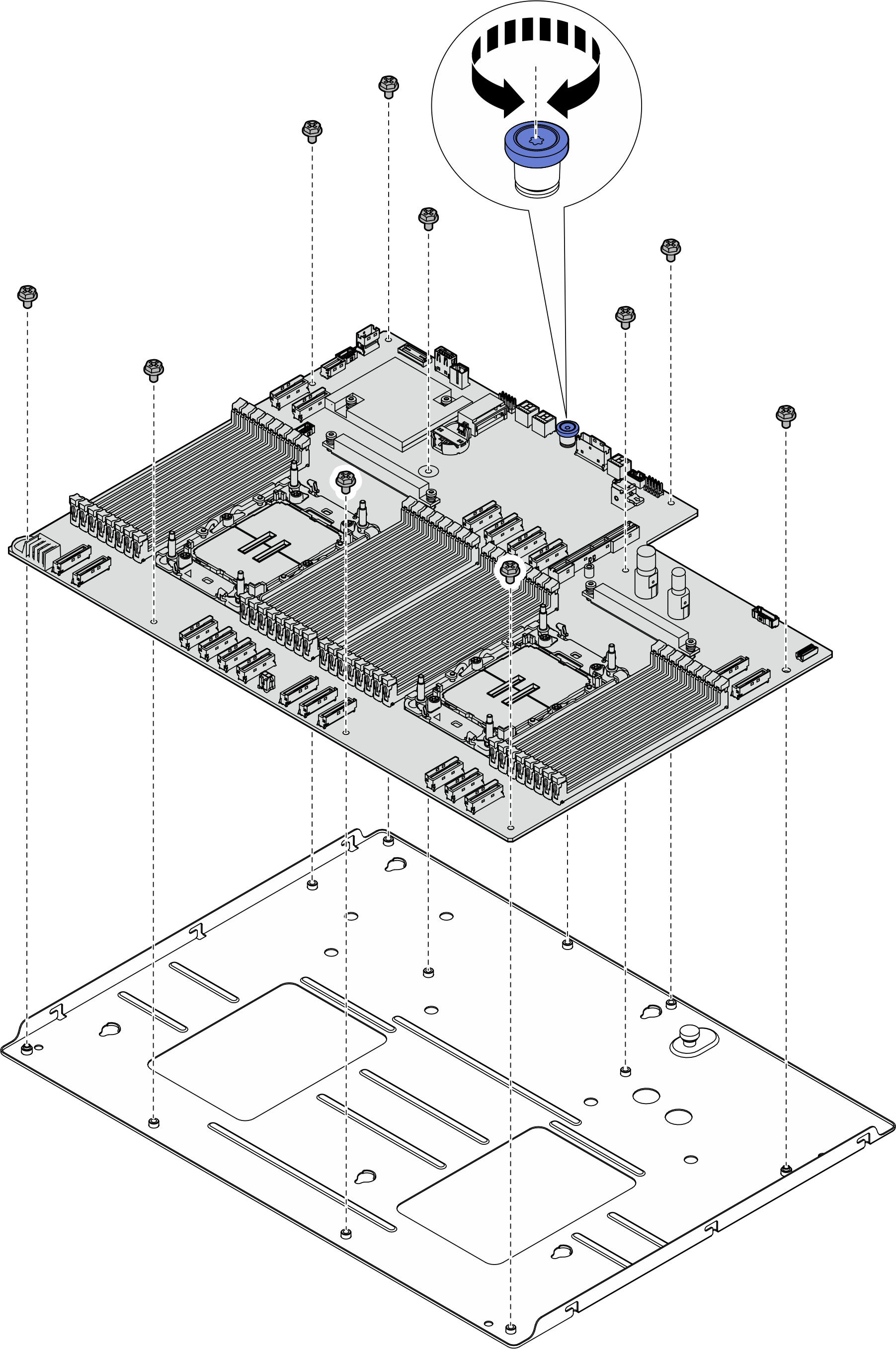

4. Rimuovere la vite zigrinata e le dieci viti dalla scheda di sistema come illustrato:
  Figura 6. Rimozione dei componenti

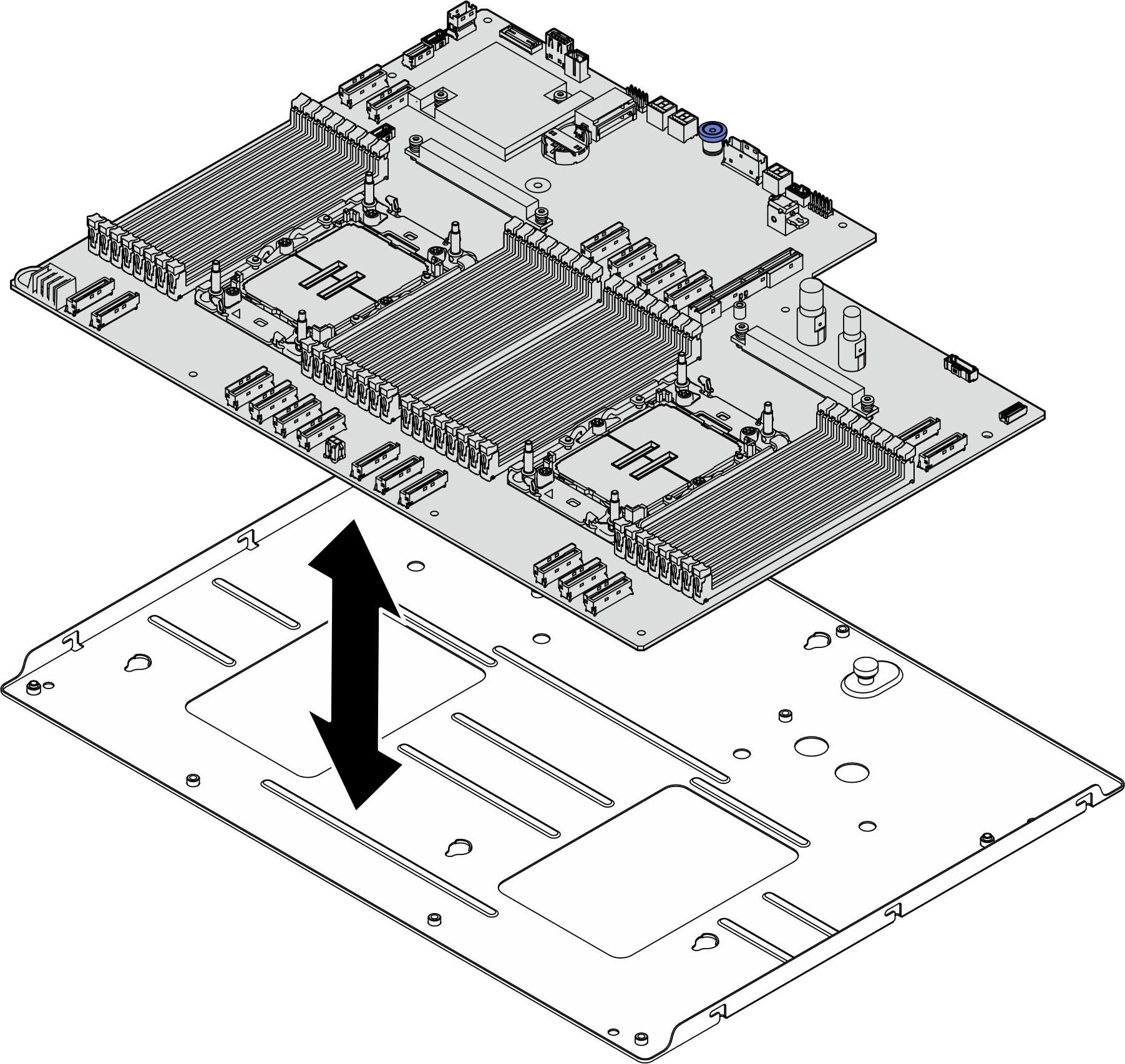

5. Separare la scheda di sistema dalla piastra di supporto in metallo.
  Figura 7. Smontaggio della scheda di sistema

Dopo aver terminato

Dopo aver smontato la scheda di sistema, riciclare l'unità rispettando le normative locali.
