Desensamble de la placa del sistema para el reciclaje

Siga las instrucciones de esta sección para desensamblar la placa del sistema antes de reciclar.

Acerca de esta tarea

Antes de desensamblar la placa del sistema:

Tire de la lanzadera del sistema para quitarla del chasis y colóquela en la plataforma elevadora. Consulte Extracción de la lanzadera del sistema.
Quite la bandeja de computación. Consulte Extracción de la bandeja de computación.
Extraiga todos los procesadores y disipadores de calor. Consulte Extracción de un procesador y disipador de calor.
Quite todos los módulos de memoria. Consulte Extracción de un módulo de memoria.
Extracción de la batería CMOS (CR2032). Consulte Extracción de la batería CMOS (CR2032).
Quite todas las unidades M.2. Consulte Extracción de una unidad M.2.
Consulte los reglamentos locales, de desechos o de eliminación para asegurar el cumplimiento.

Procedimiento

Desenganche la placa del sistema.
1. Suelte el tornillo de apriete manual (1) para liberar la placa del sistema.
2. Deslice la placa del sistema hacia la parte frontal de la bandeja de computación, tal como se muestra en la ilustración, para desengancharla de la bandeja.
  Figura 1. Desenganche de la placa del sistema
Quite la placa del sistema de la bandeja.
Figura 2. Extracción de la placa del sistema
Separe la placa del sistema de la chapa de soporte.
1. Gire boca abajo la placa del sistema con cuidado.
  Figura 3. Giro de la placa del sistema boca abajo

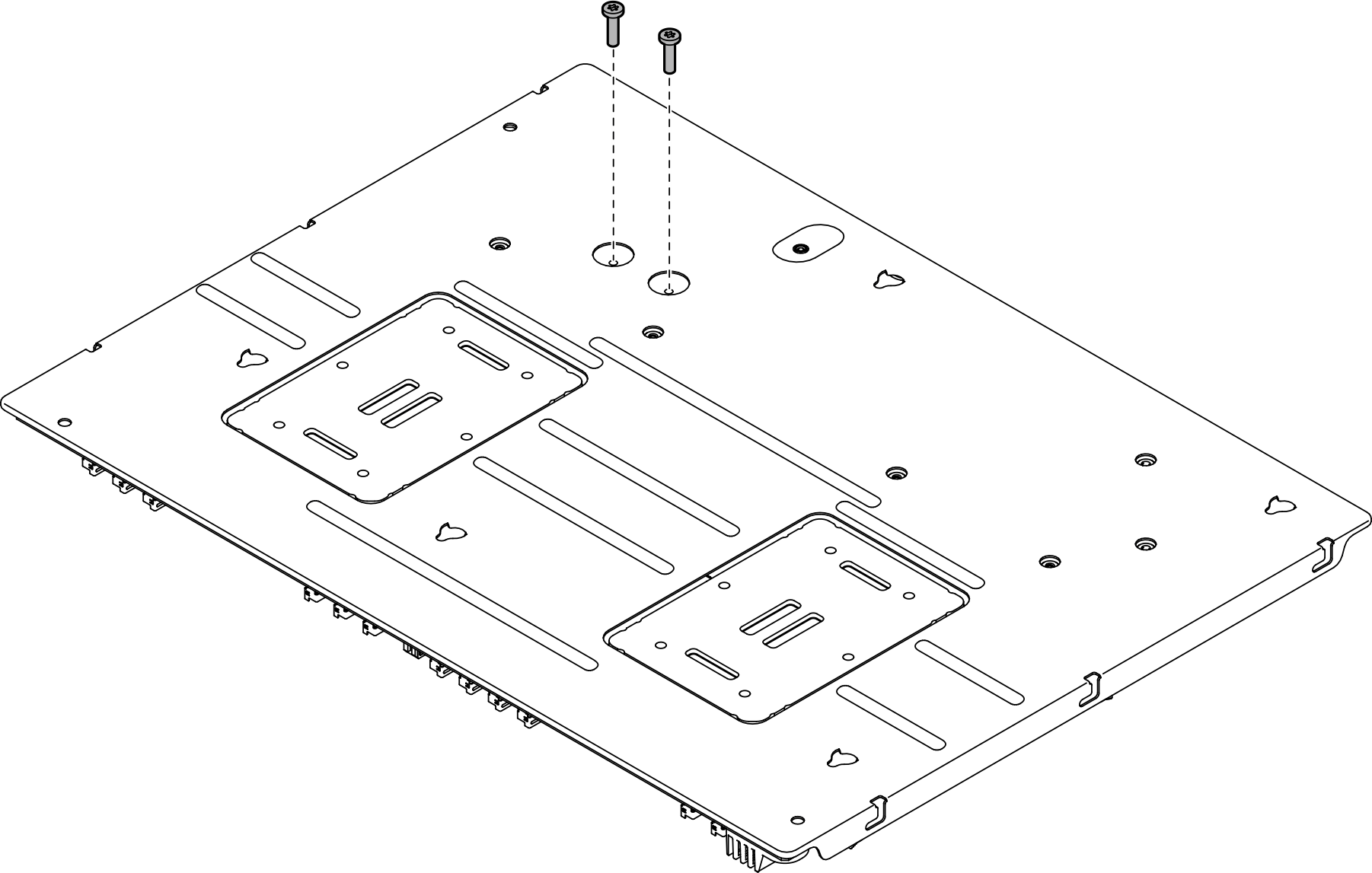

2. Suelte los dos tornillos de la parte inferior de la chapa de soporte para quitar los conectores de alimentación.
  Figura 4. Extracción de tornillos

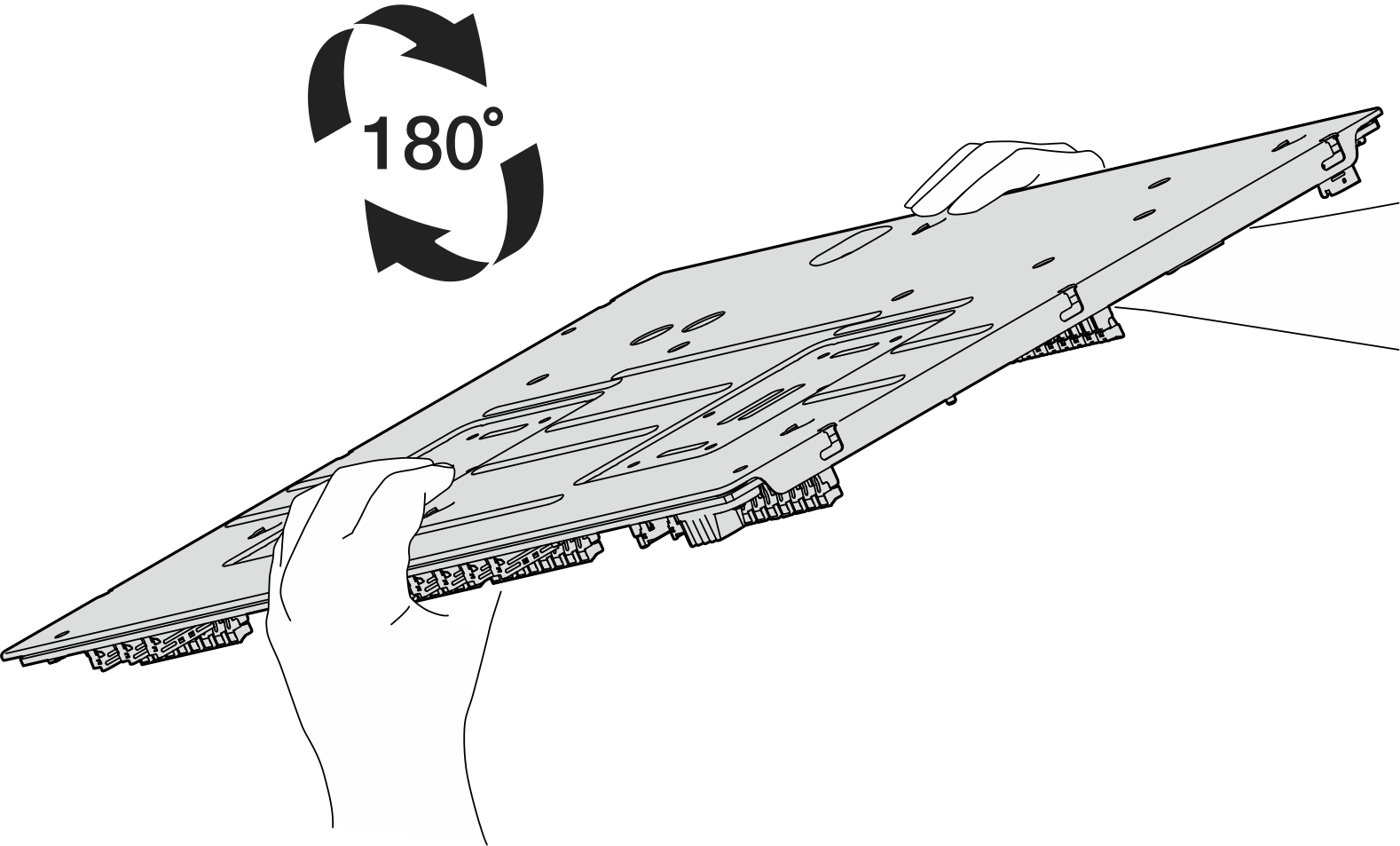

3. Gire boca arriba la placa del sistema con cuidado.
  Figura 5. Giro boca arriba de la placa del sistema

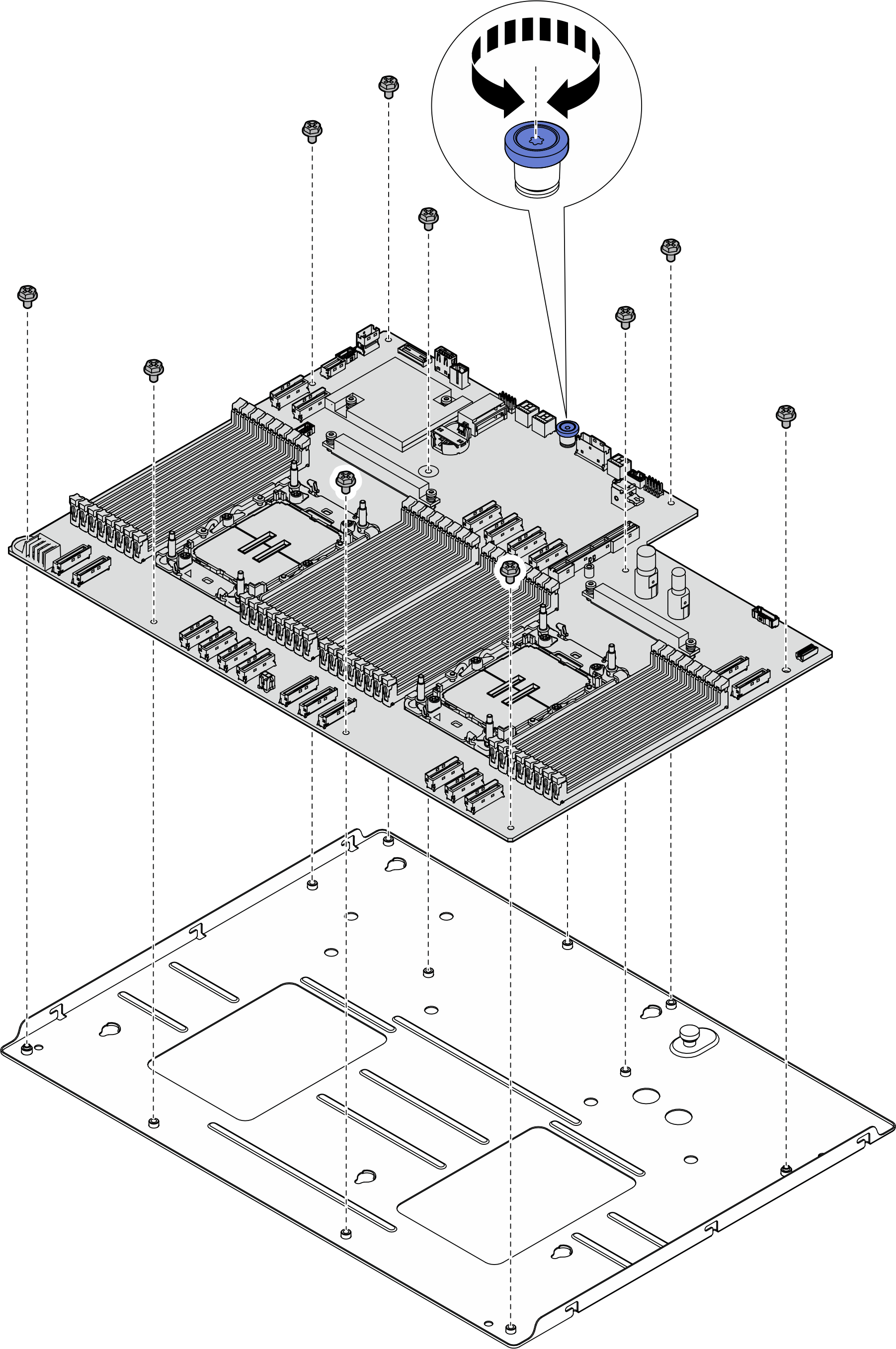

4. Quite el tornillo de apriete manual y los diez tornillos de la placa del sistema como se muestra:
  Figura 6. Extracción del componente

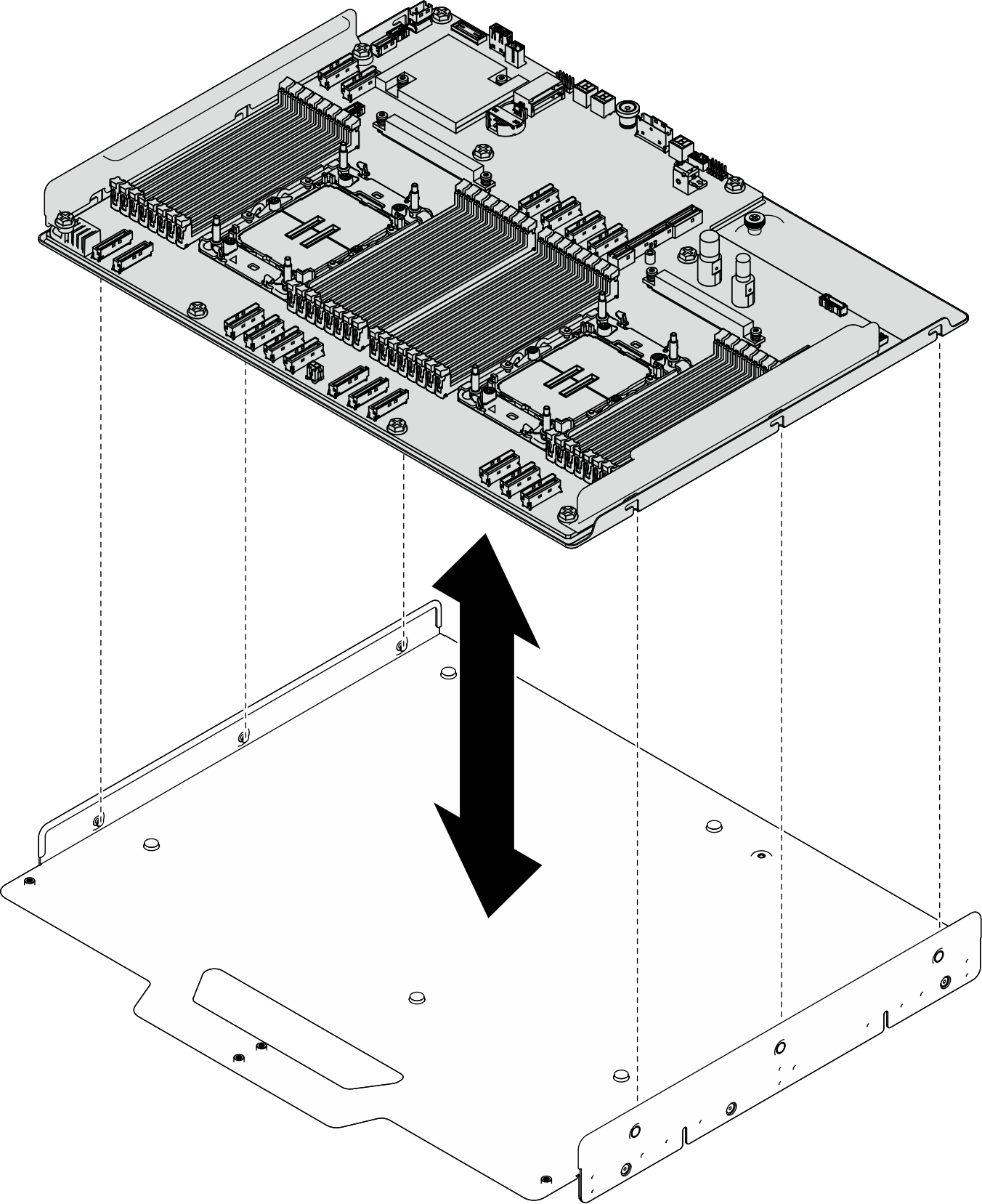

5. Separe la placa del sistema de la chapa de soporte.
  Figura 7. Desensamblaje de la placa del sistema

Después de finalizar

Después de desensamblar la placa del sistema, recicle la unidad según lo estipulado en la normativa local.
