Systemplatine zum Recyceln zerlegen

Folgen Sie den Anweisungen in diesem Abschnitt, um die Systemplatine zum Recyceln zu zerlegen.

Zu dieser Aufgabe

Vor dem Zerlegen der Systemplatine:

Ziehen Sie den System-Shuttle aus dem Gehäuse und setzen Sie ihn auf die Hebebühne. Siehe System-Shuttle entfernen.
Entfernen Sie die Systemplatine. Siehe Einbaurahmen entfernen.
Entfernen Sie alle Prozessoren und Kühlkörper. Siehe Prozessor und Kühlkörper entfernen.
Entfernen Sie alle Speichermodule. Siehe Speichermodul entfernen.
Entfernen Sie die CMOS-Batterie (CR2032). Siehe CMOS-Batterie entfernen (CR2032).
Entfernen Sie alle M.2-Laufwerke. Siehe M.2-Laufwerk entfernen.
Beachten Sie die örtlichen Umwelt-, Abfall- oder Entsorgungsvorschriften.

Vorgehensweise

Lösen Sie die Systemplatine.
1. Lösen Sie die Rändelschraube (1), um die Systemplatine zu lösen.
2. Schieben Sie die Systemplatine wie dargestellt zur Vorderseite des Einbaurahmens, um sie vom Einbaurahmen zu lösen.

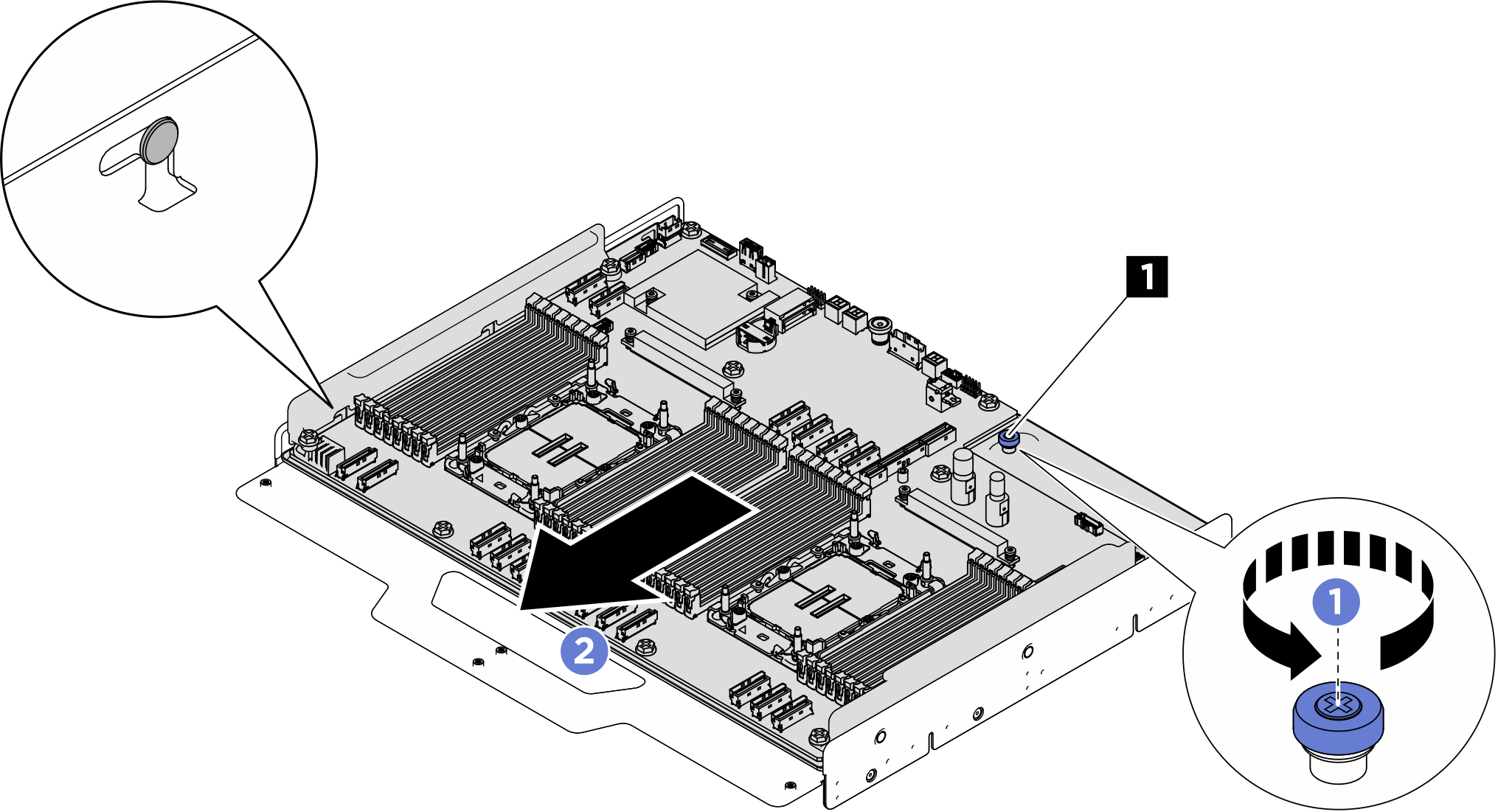

  Abbildung 1. Lösen der Systemplatine
Nehmen Sie die Systemplatine aus dem Einbaurahmen.
Abbildung 2. Entfernen der Systemplatine
Trennen Sie die Systemplatine von der Auflage aus Metall.
1. Drehen Sie die Systemplatine vorsichtig um.

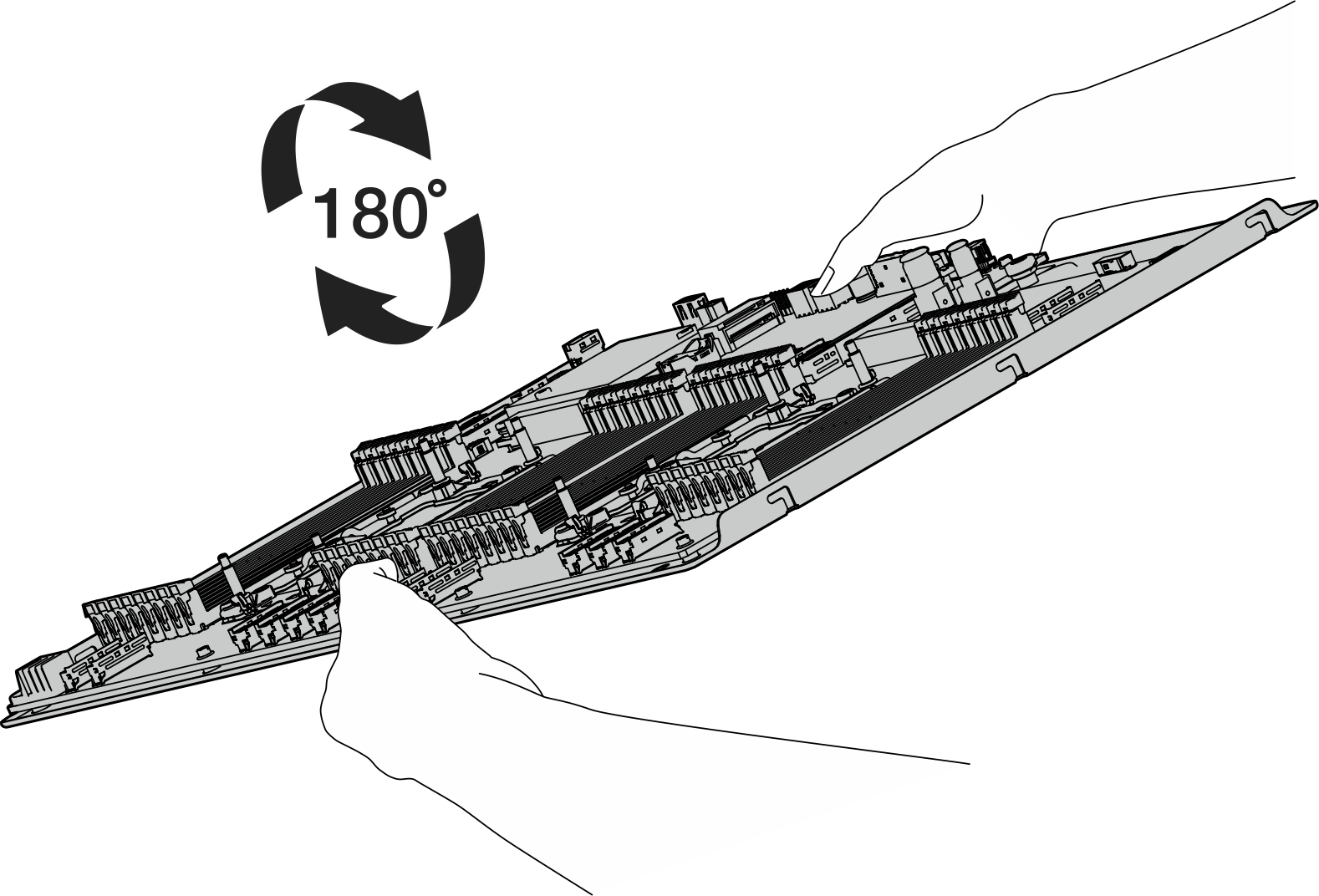

  Abbildung 3. Umdrehen der Systemplatine mit der Oberseite nach unten
2. Lösen Sie die zwei Schrauben von der Unterseite der Auflage aus Metall, um die Netzteilanschlüsse zu entfernen.

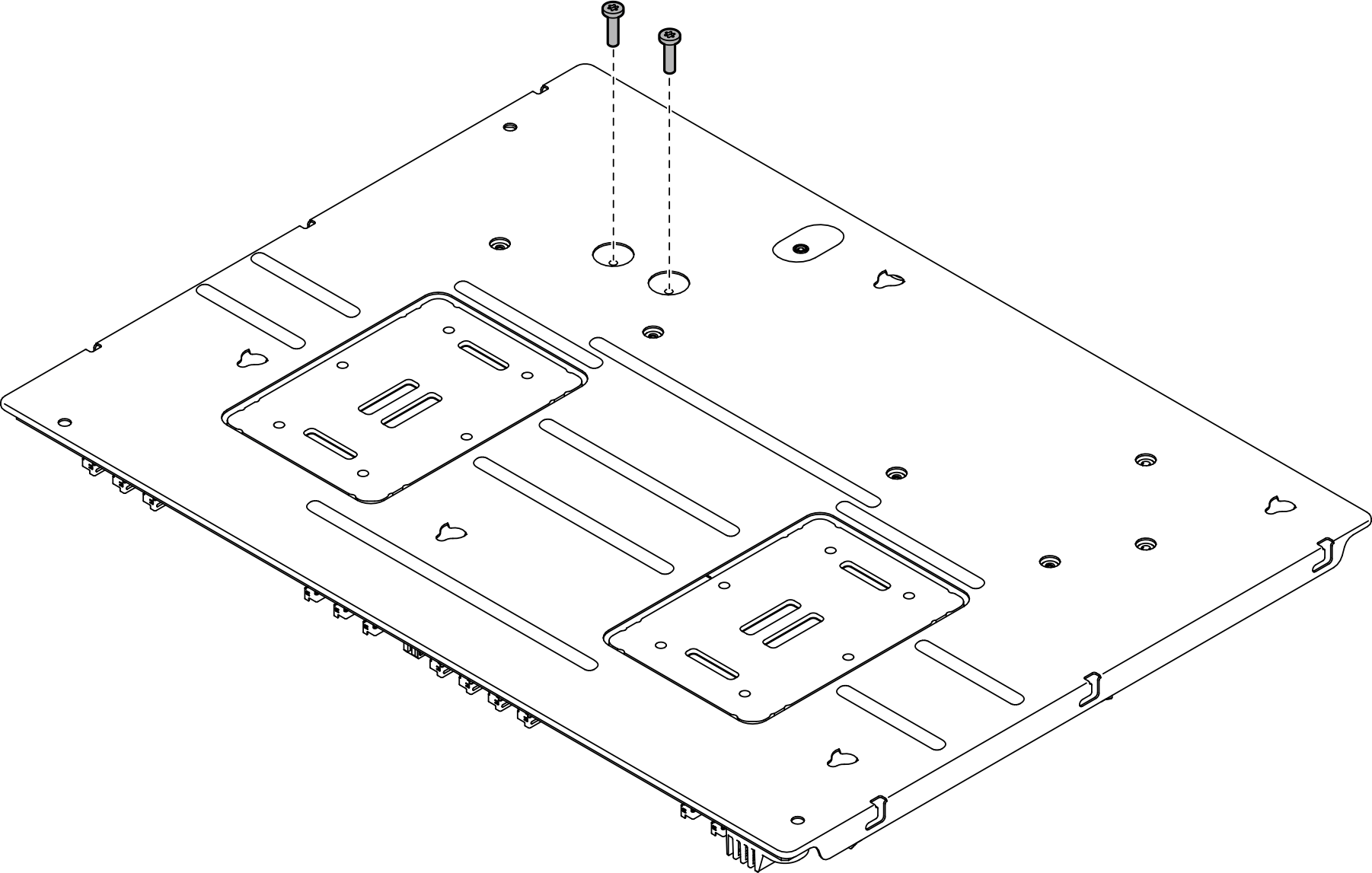

  Abbildung 4. Entfernen der Schrauben
3. Drehen Sie die Systemplatine vorsichtig mit der richtigen Seite nach unten.
  Abbildung 5. Umdrehen der Systemplatine zur richtigen Seite
4. Entfernen Sie die Rändelschraube und die zehn Schrauben von der Systemplatine, wie abgebildet:

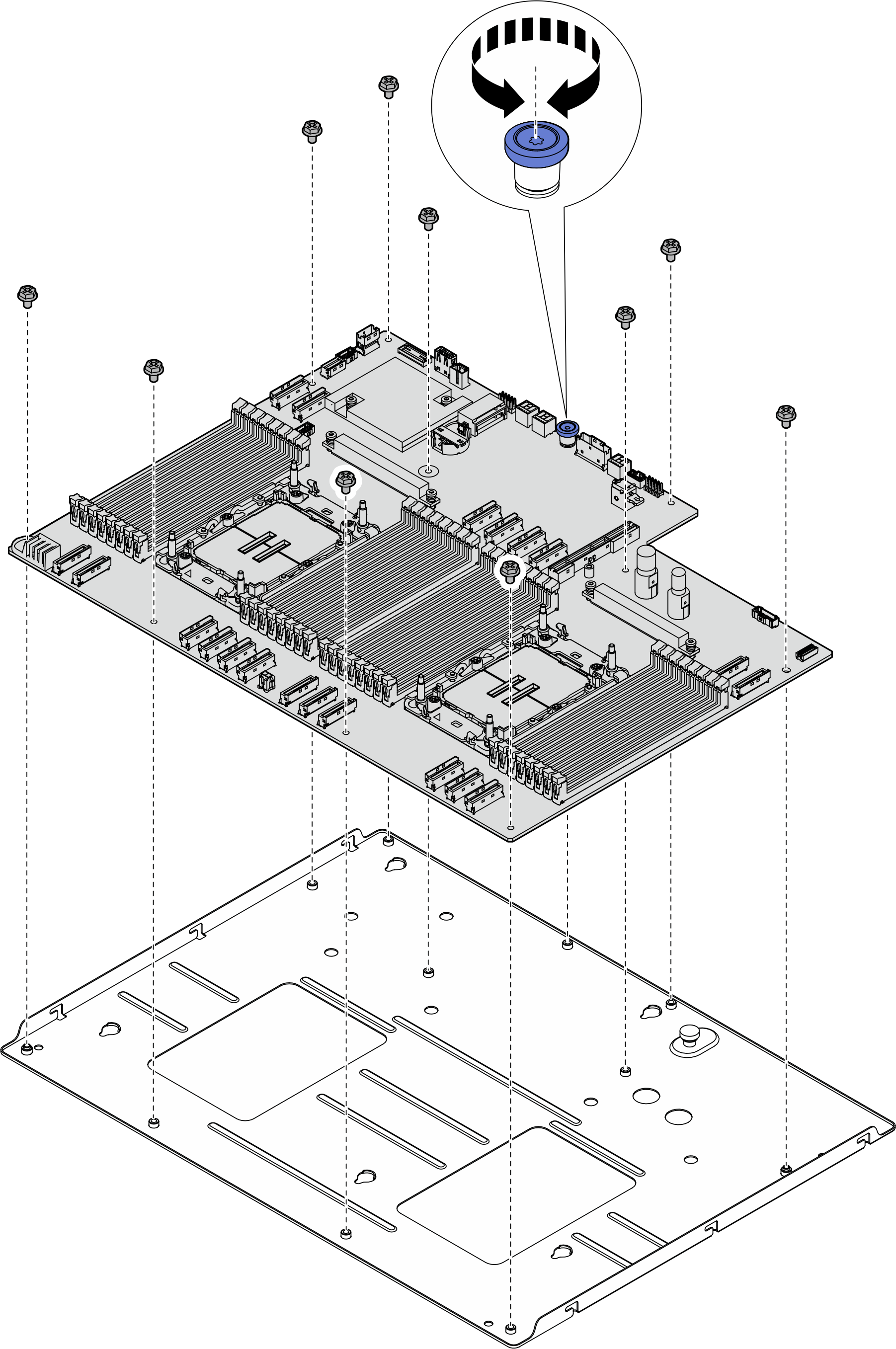

  Abbildung 6. Entfernen der Komponente
5. Trennen Sie die Systemplatine von der Auflage aus Metall.

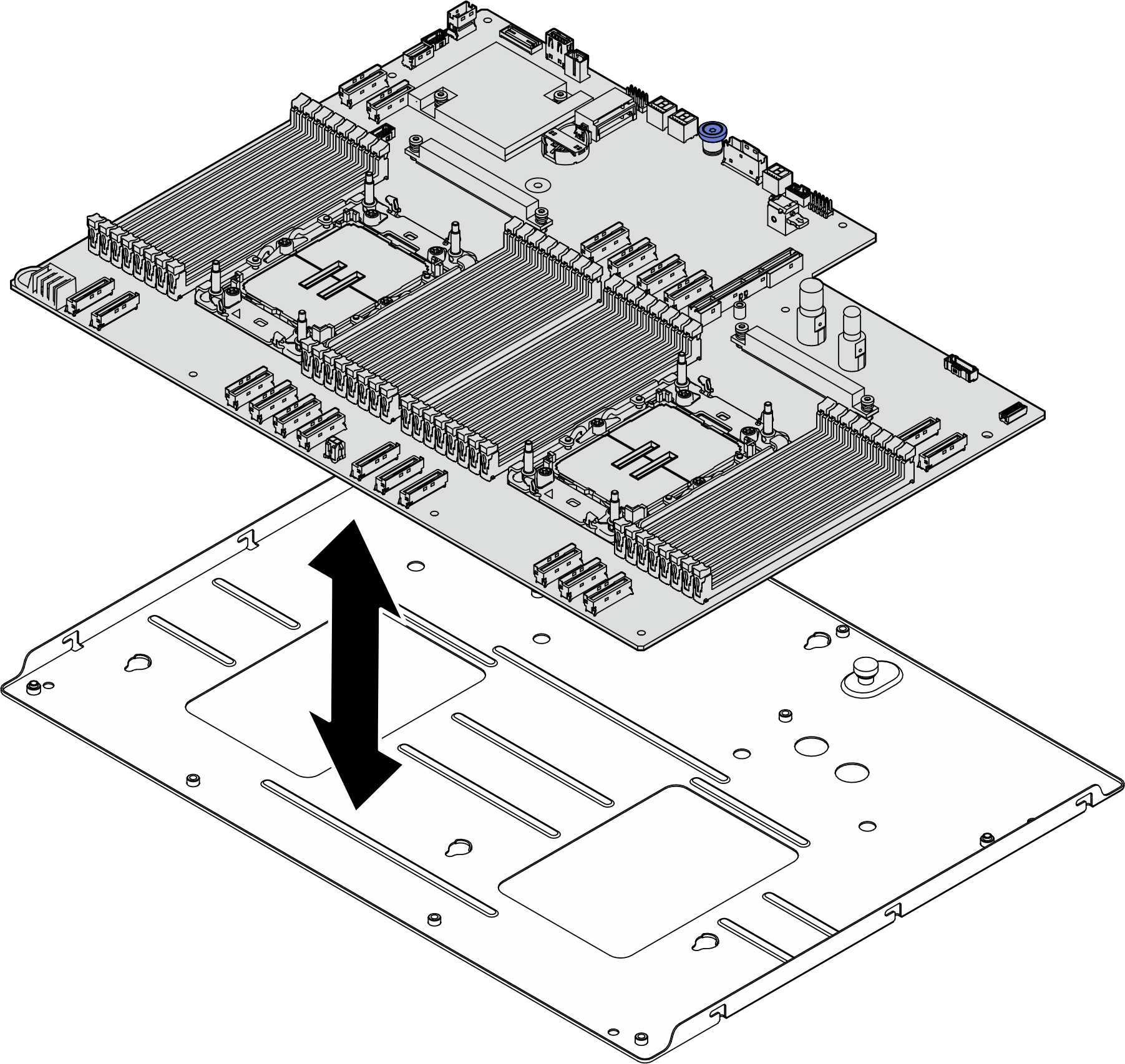

  Abbildung 7. Zerlegen der Systemplatine

Nach dieser Aufgabe

Recyceln Sie die Systemplatine nach dem Zerlegen gemäß den örtlichen Vorschriften.
