安装双宽 GPU 适配器

按照本节中的说明安装双宽 GPU 适配器。

关于本任务

S002

警告

设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。

过程

1. 如果 PCIe 转接件上的插槽中已安装填充件，请拧下固定填充件的螺钉，然后卸下填充件。
2. 如果装有转接件扩展器外盖，请将其卸下。
   图 1. 卸下转接件扩展器外盖




   1. 卸下固定转接件扩展器外盖的螺钉。
   2. 将转接件扩展器外盖从 PCIe 转接件上提取出来。
3. 安装 GPU 适配器。
   注

   确保遵循PCIe 转接件和适配器安装规则和顺序中的安装规则和顺序。

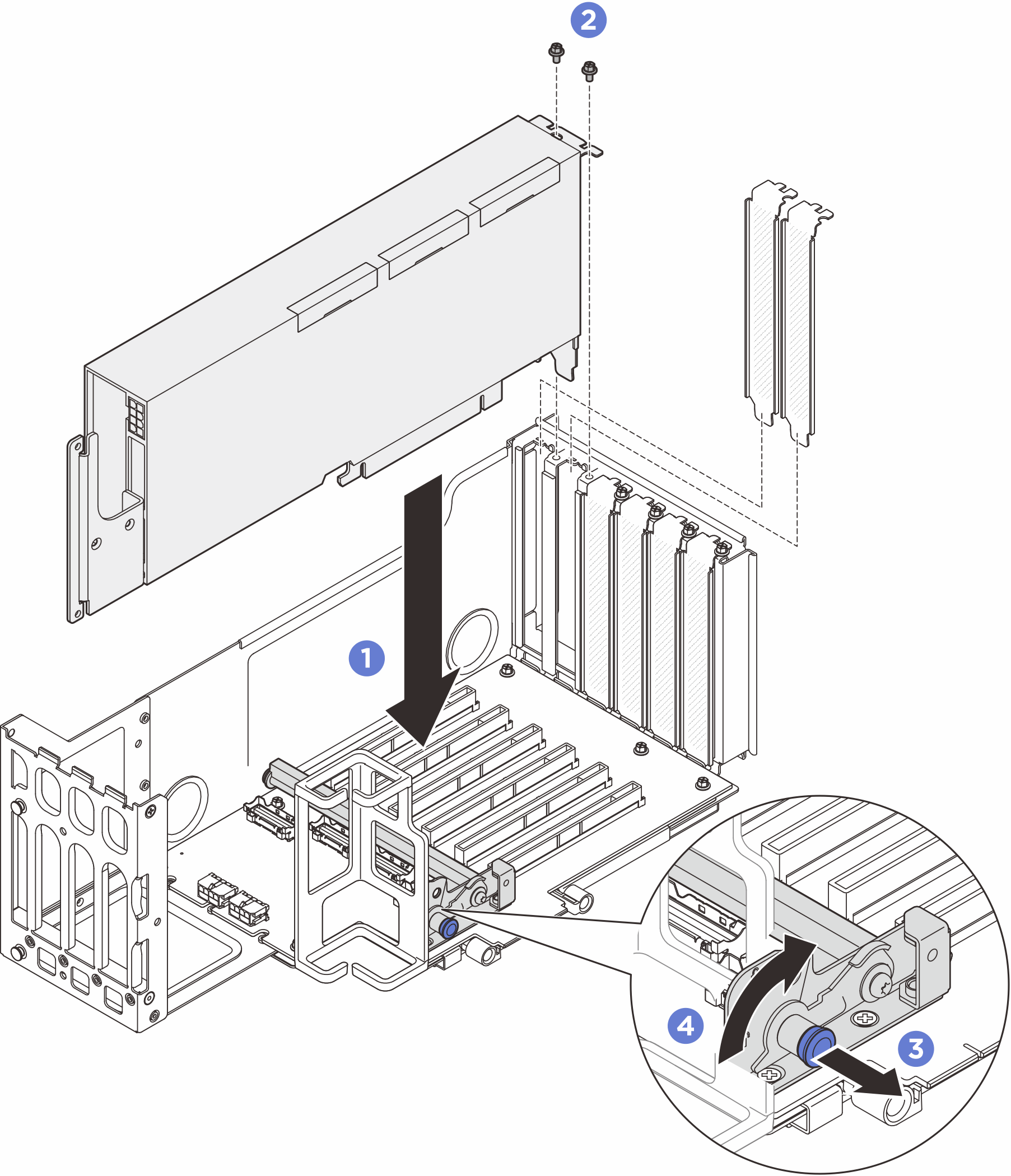

   图 2. 将 GPU 适配器安装到 PCIe 转接件




   1. 将 GPU 适配器与 PCIe 转接件上的接口对齐；然后，小心地将 GPU 适配器笔直按入插槽，直至其牢固就位，并且其支架也固定。
   2. 用两颗螺钉固定 GPU 适配器。
   3. 拉动固定 PCIe 适配器固定器的柱塞。
   4. 将 PCIe 适配器固定器闭合到锁定位置。
4. 将电源线连接到 GPU 适配器和 PCIe 转接件。
   图 3. 将电源线连接到 GPU 适配器




5. 安装转接件扩展器外盖。
   图 4. 安装转接件扩展器外盖




   1. 安装转接件扩展器外盖。
   2. 安装螺钉以固定转接件扩展器外盖。
