GPU-Adapter mit doppelter Breite installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um einen GPU-Adapter mit doppelter Breite zu installieren.

Zu dieser Aufgabe

S002
disconnect all power
VORSICHT
Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.
Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

  • Je nach bestimmtem Typ des GPU-Adapters weicht er möglicherweise leicht von den Abbildungen in diesem Abschnitt ab.

  • Befolgen Sie die zusätzlichen Anweisungen in der Dokumentation, die mit Ihrem GPU-Adapter geliefert wird.

Anmerkung
Firmware‑ und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder Treiber aktualisieren.

Vorgehensweise

  1. Wenn eine Abdeckblende im Steckplatz der PCIe-Adapterkarte installiert ist, entfernen Sie die Schraube, mit der sie befestigt ist, und entfernen Sie die Abdeckblende.
  2. Wenn eine Abdeckung für die Adaptererweiterung installiert ist, entfernen Sie sie.

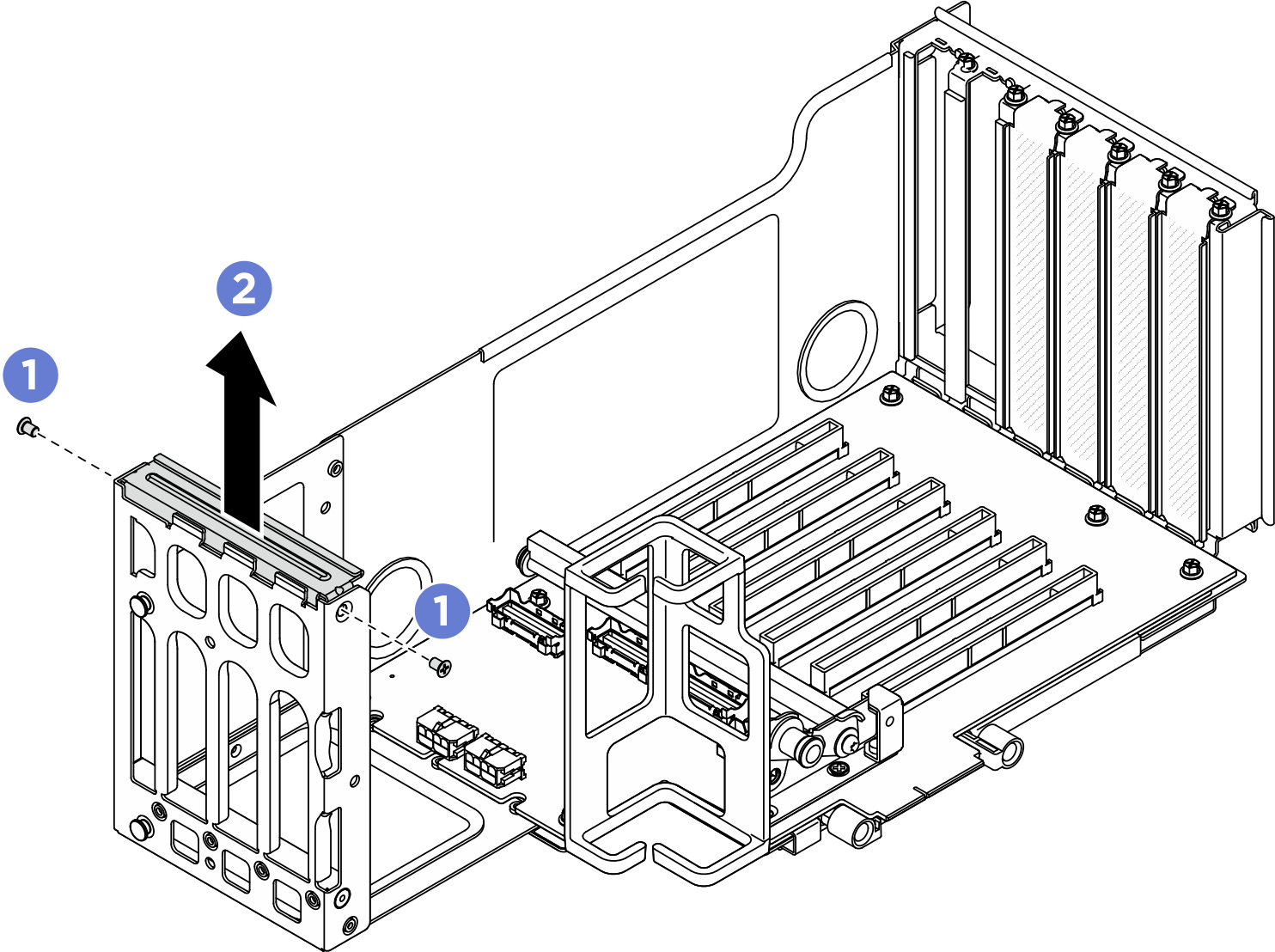

    Abbildung 1. Entfernen der Abdeckung für die Adaptererweiterung

    Removing riser extender cover
    1. Entfernen Sie die Schrauben, mit denen die Abdeckung der Adaptererweiterung befestigt ist.
    2. Heben Sie die Abdeckung der Adaptererweiterung aus der PCIe-Adapterkarte heraus.
  3. Installieren Sie den GPU-Adapter.
    Anmerkung
    Stellen Sie sicher, dass Sie die Installationsregeln und ‑reihenfolge in Installationsregeln und ‑reihenfolge für PCIe-Adapterkarte und Adapter einhalten.

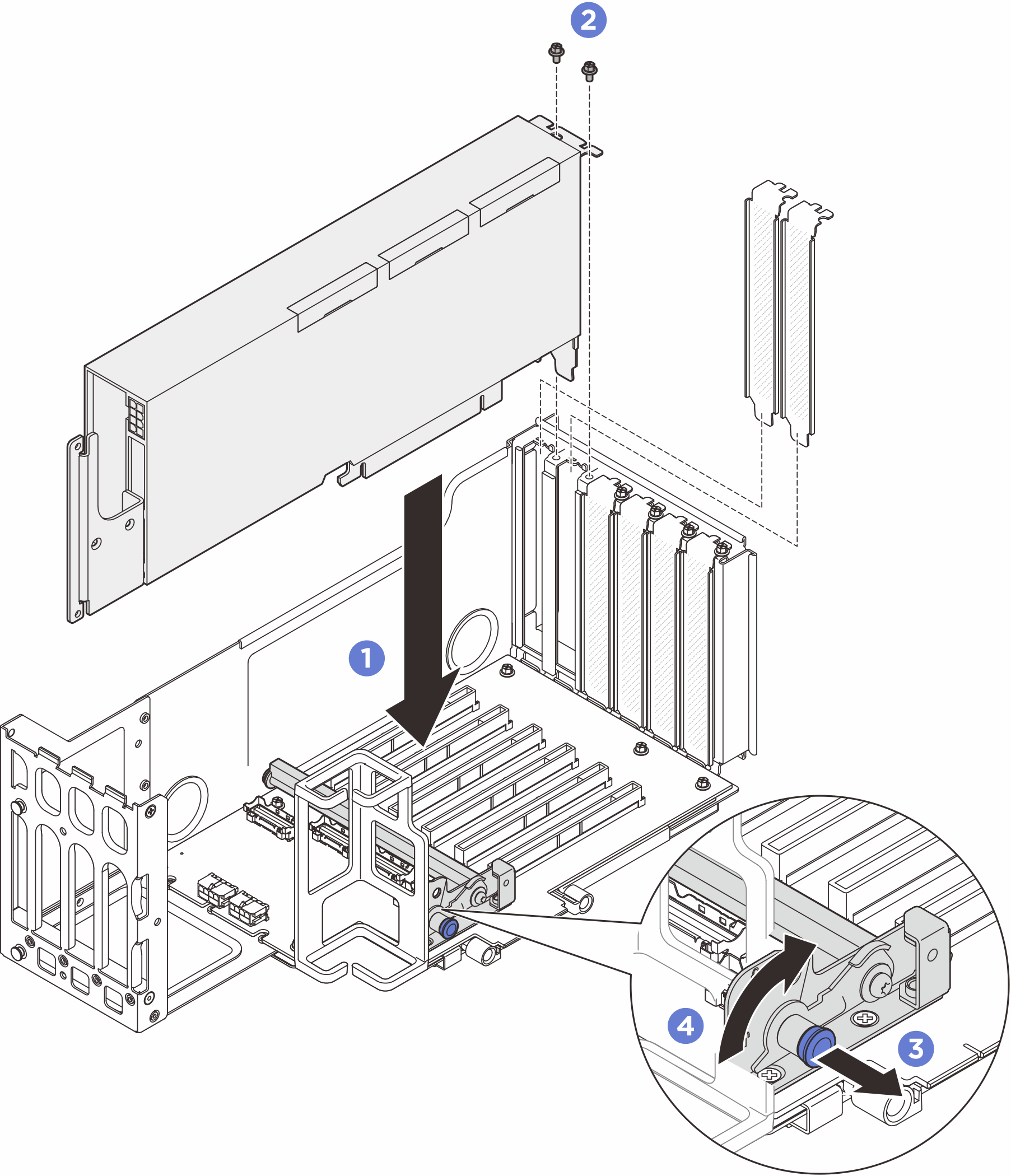

    Abbildung 2. Installieren eines GPU-Adapters an der PCIe-Adapterkarte

    Installing GPU adapter to PCIe riser
    1. Richten Sie den GPU-Adapter am Anschluss der PCIe-Adapterkarte aus. Drücken Sie den GPU-Adapter dann vorsichtig gerade in den Steckplatz, bis er ordnungsgemäß eingesetzt ist und seine Halterung fixiert ist.
    2. Befestigen Sie den GPU-Adapter mit zwei Schrauben.
    3. Ziehen Sie am Kolben, mit dem die PCIe-Adapterhalterung befestigt ist.
    4. Klappen Sie die PCIe-Adapterhalterung in die gesperrte Position.
  4. Schließen Sie das Netzkabel an den GPU-Adapter und der PCIe-Adapterkarte an.

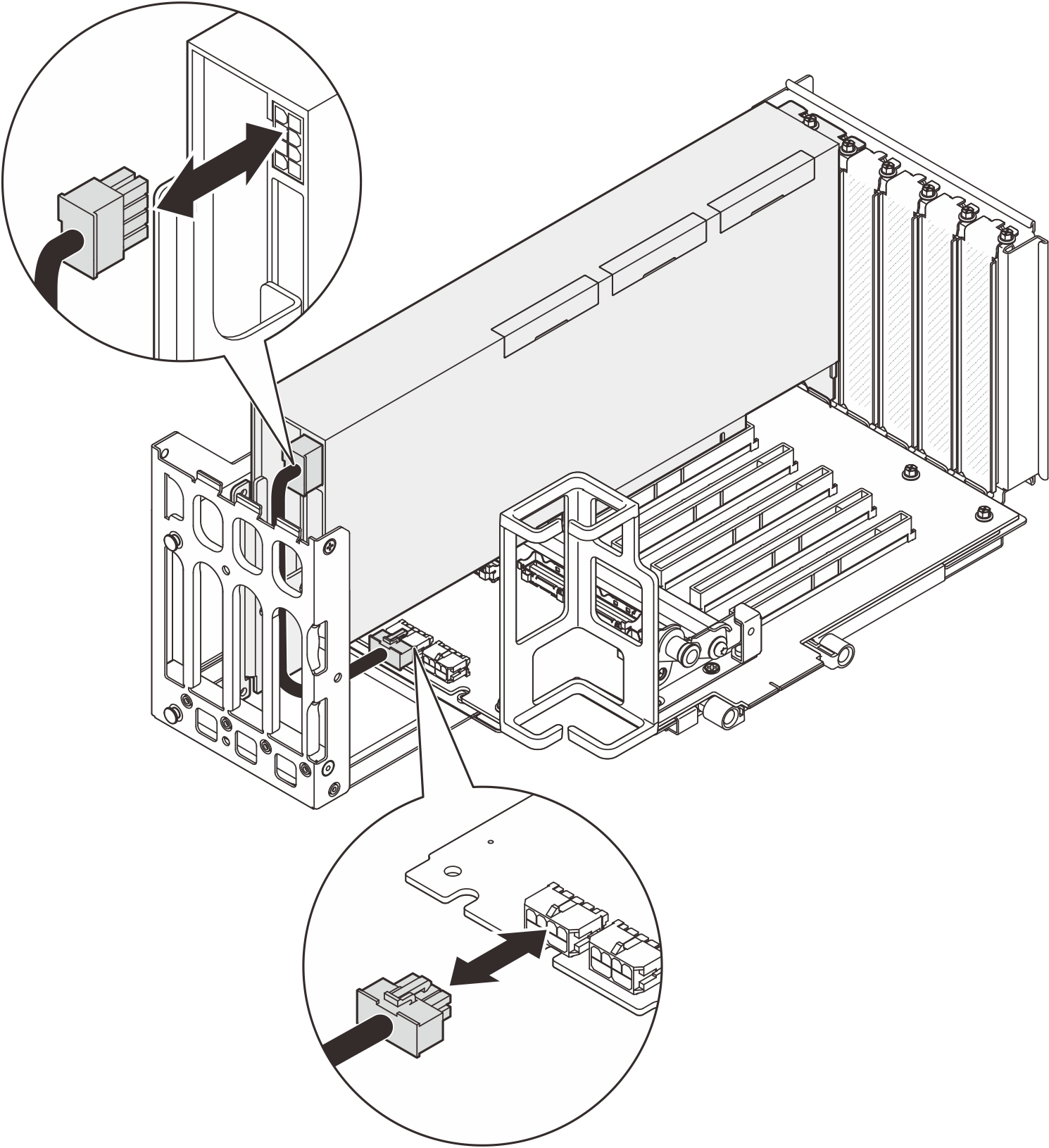

    Abbildung 3. Verbinden des Netzkabels mit dem GPU-Adapter

    Connecting power cable to GPU adapter
  5. Installieren Sie die Abdeckung der Adaptererweiterung.

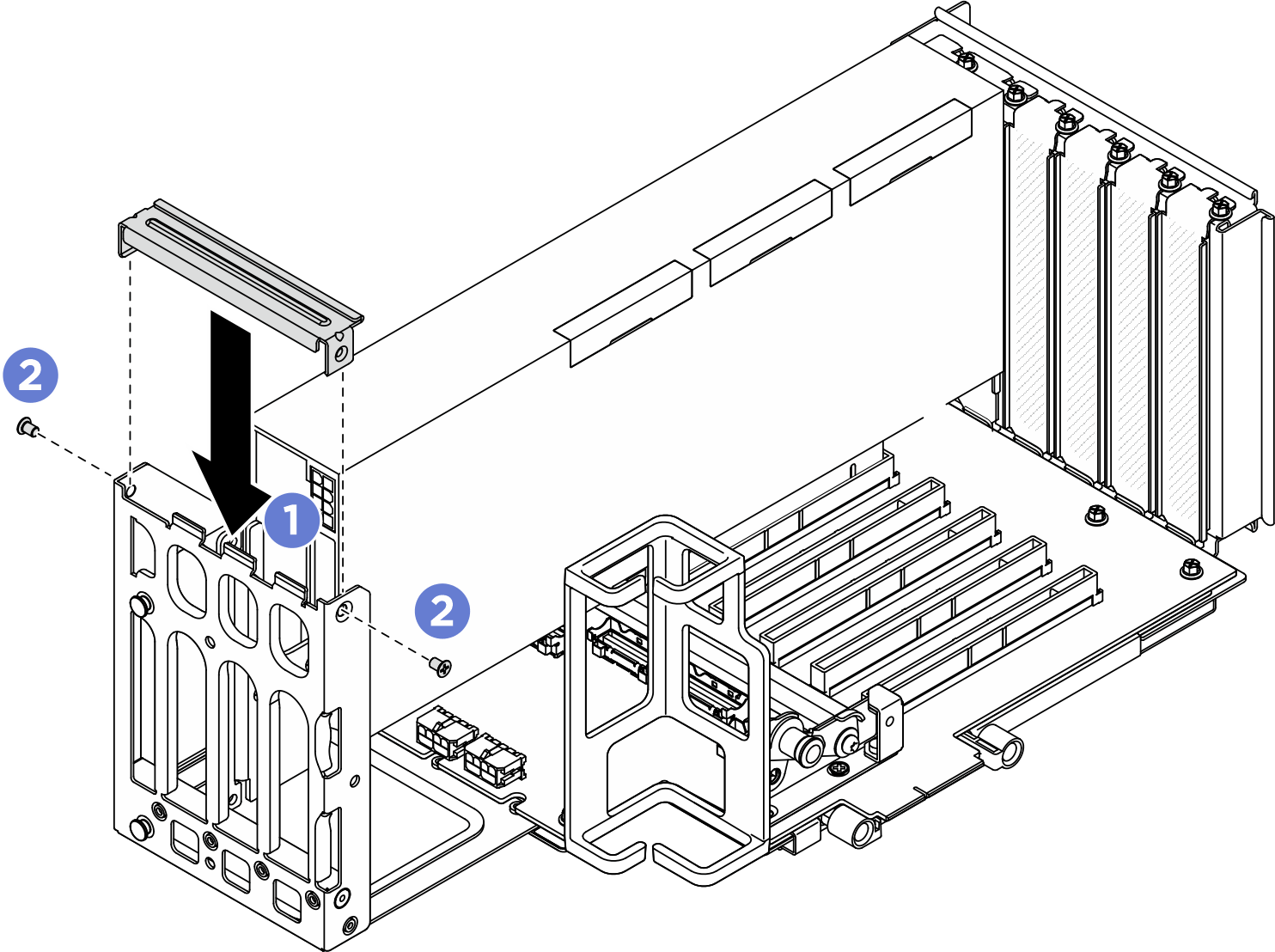

    Abbildung 4. Installieren der Abdeckung der Adaptererweiterung

    Installing riser extender cover
    1. Installieren Sie die Abdeckung der Adaptererweiterung.
    2. Bringen Sie die Schrauben an, um die Abdeckung der Adaptererweiterung zu befestigen.

Nach dieser Aufgabe

  1. Installieren Sie die PCIe-Adapterkarte wieder. (Siehe PCIe-Adapterkarte installieren).

  2. Installieren Sie die Querstrebe erneut. (Siehe Querstrebe installieren).

  3. Bringen Sie die hintere obere Abdeckung wieder an. (Siehe Hintere obere Abdeckung installieren).

  4. Bringen Sie die vordere obere Abdeckung wieder an. (siehe Vordere obere Abdeckung installieren).

  5. Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
