Installation d’un adaptateur GPU double largeur

Suivez les instructions de cette section pour installer un adaptateur GPU double largeur.

À propos de cette tâche

S002
disconnect all power
ATTENTION
Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.
Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

  • Selon le type de votre adaptateur GPU, il est possible que son aspect diffère légèrement des illustrations de cette section.

  • Suivez les instructions supplémentaires fournies dans toute documentation livrée avec votre adaptateur GPU.

Remarque
Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.

Procédure

  1. Si un obturateur a été installé dans l’emplacement sur la carte mezzanine PCIe, retirez la vis qui le fixe, puis retirez-le.
  2. Si un cache d’extension de carte mezzanine est installé, retirez-le.
    Figure 1. Retrait du cache de l’extension de carte mezzanine

    Removing riser extender cover
    1. Retirez les vis qui fixent le cache de l’extension de carte mezzanine PCIe.
    2. Soulevez le cache de l’extension de carte mezzanine PCIe.
  3. Installez l’adaptateur GPU.
    Remarque
    Assurez-vous d’observer l’ordre et les règles d’installation de la section Ordre et règles d’installation des adaptateurs et blocs mezzanines PCIe.

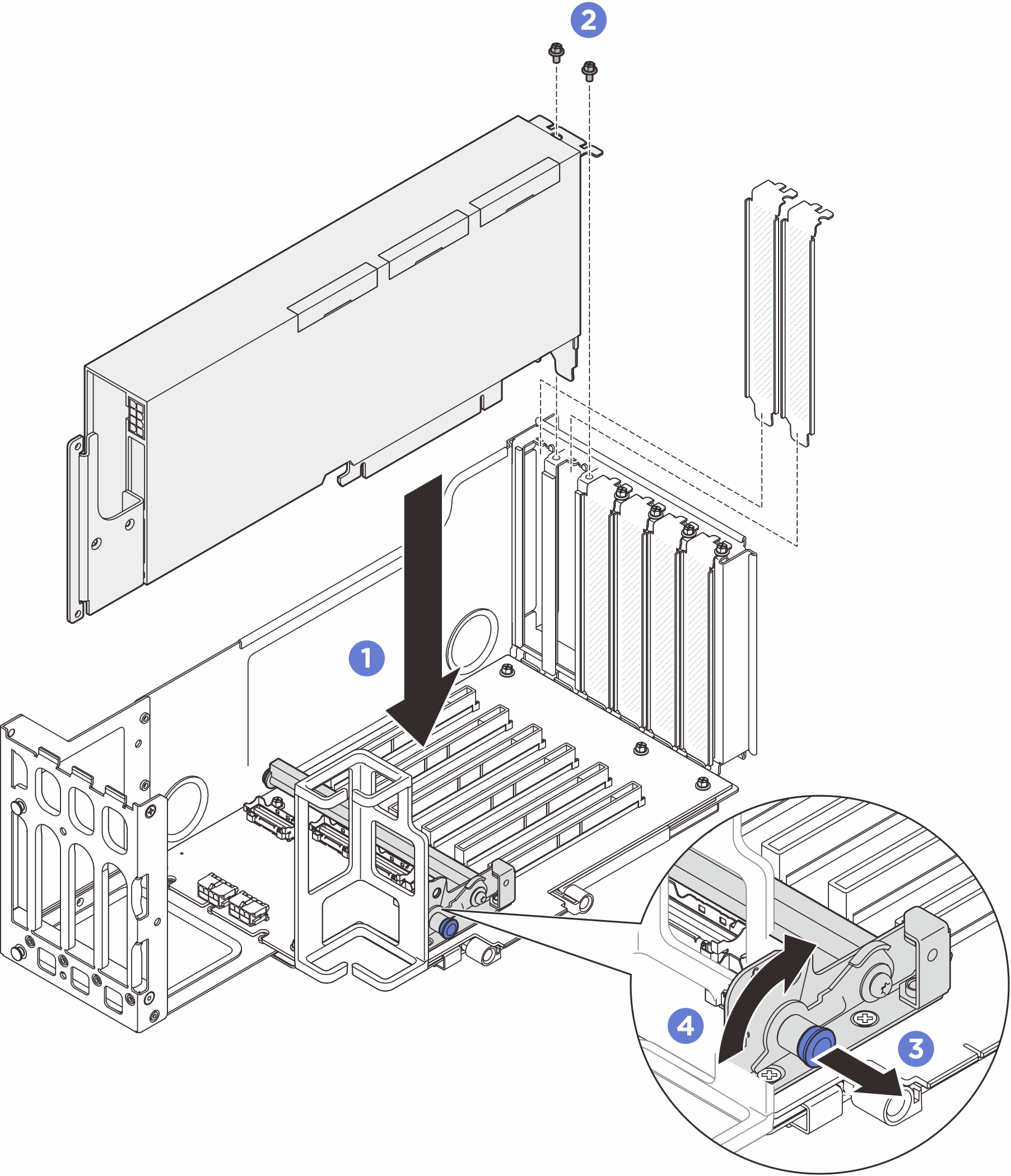

    Figure 2. Installation d’un adaptateur GPU dans une carte mezzanine PCIe

    Installing GPU adapter to PCIe riser
    1. Alignez l’adaptateur GPU avec le connecteur de la carte mezzanine PCIe. Ensuite, appuyez avec précaution sur l’adaptateur GPU dans l’emplacement jusqu’à ce qu’il soit bien installé et que son support soit également fixé.
    2. Fixez l’adaptateur GPU à l’aide des deux vis.
    3. Tirez sur le piston qui maintient le dispositif de retenue de l’adaptateur PCIe.
    4. Fermez le dispositif de retenue de l’adaptateur PCIe en position verrouillée.
  4. Connectez le câble d’alimentation à l’adaptateur GPU et à la carte mezzanine PCIe.
    Figure 3. Connexion du câble d’alimentation à l’adaptateur GPU

    Connecting power cable to GPU adapter
  5. Installez le cache de l’extension de carte mezzanine.
    Figure 4. Installation du cache de l’extension de carte mezzanine

    Installing riser extender cover
    1. Installez le cache de l’extension de carte mezzanine.
    2. Fixez les vis qui fixent le cache de l’extension de la carte mezzanine.

Après avoir terminé

  1. Réinstallez les cartes mezzanines PCIe. Pour plus d'informations, voir Installation de la carte mezzanine PCIe.

  2. Réinstallez la traverse. Pour plus d'informations, voir Installation de la traverse.

  3. Réinstallez le carter supérieur arrière. Pour plus d'informations, voir Installation du carter supérieur arrière.

  4. Réinstallez le carter supérieur avant. Pour plus d'informations, voir Installation du carter supérieur avant.

  5. Terminez de remplacer les composants. Voir Fin du remplacement des composants.
