Instalación de un adaptador de GPU de ancho doble

Siga las instrucciones que aparecen en esta sección para instalar un adaptador GPU de doble ancho.

Acerca de esta tarea

S002
disconnect all power
PRECAUCIÓN
El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

  • Según el tipo específico, su adaptador GPU puede ser levemente diferente a las ilustraciones de esta sección.

  • Siga las instrucciones adicionales que se incluyen en la documentación que se incluye con el adaptador de GPU.

Nota
Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente.

Procedimiento

  1. Si se ha instalado un relleno en la ranura de la tarjeta de expansión PCIe, quite el tornillo que lo fija y extraiga el relleno.
  2. Si hay una cubierta de ampliador de expansión instalada, extráigala.
    Figura 1. Extracción de la cubierta de ampliador de expansión

    Removing riser extender cover
    1. Quite los tornillos que fijan la cubierta del ampliador de expansión.
    2. Levante la cubierta de ampliador de expansión para sacarla de la tarjeta de expansión PCIe.
  3. Instale el adaptador GPU.
    Nota
    Asegúrese de observar las reglas y el orden de secuencia de instalación en Reglas y orden de instalación del adaptador y la tarjeta de expansión PCIe.

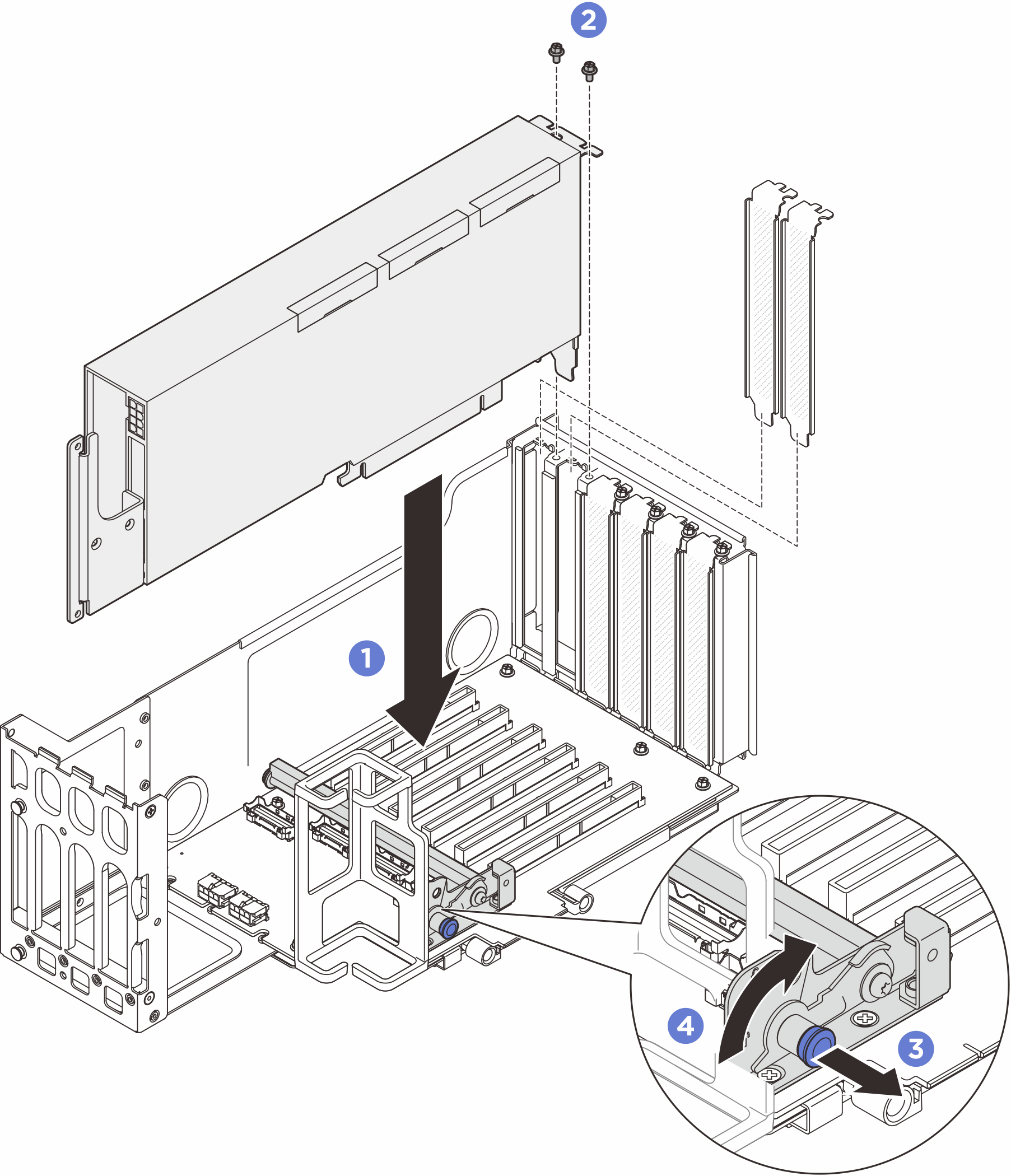

    Figura 2. Instalación de un adaptador GPU en la tarjeta de expansión PCIe

    Installing GPU adapter to PCIe riser
    1. Alinee el adaptador GPU con el conector de la tarjeta de expansión PCIe y, continuación, presione con cuidado el adaptador GPU en forma recta en la ranura hasta que quede colocado firmemente y la abrazadera también quede bien colocada.
    2. Fije el adaptador GPU con dos tornillos.
    3. Tire del émbolo que fija el elemento de sujeción del adaptador PCIe.
    4. Cierre el elemento de sujeción del adaptador PCIe a la posición de bloqueo.
  4. Conecte el cable de alimentación al adaptador GPU y a la tarjeta de expansión PCIe.
    Figura 3. Conexión del cable de alimentación al adaptador GPU

    Connecting power cable to GPU adapter
  5. Instale la cubierta del ampliador de expansión.
    Figura 4. Instalación de la cubierta de ampliador de expansión

    Installing riser extender cover
    1. Instale la cubierta del ampliador de expansión.
    2. Instale los tornillos para fijar la cubierta del ampliador de expansión.

Después de finalizar

  1. Vuelva a instalar las tarjetas de expansión PCIe. Consulte Instalación de la tarjeta de expansión PCIe.

  2. Vuelva a instalar la barra cruzada. Consulte Instalación de la barra cruzada.

  3. Vuelva a instalar la cubierta superior posterior. Consulte Instalación de la cubierta superior posterior.

  4. Vuelva a instalar la cubierta superior frontal. Consulte Instalación de la cubierta superior frontal.

  5. Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
