Installazione di un adattatore GPU double-wide

Seguire le istruzioni riportate in questa sezione per installare un adattatore GPU double-wide.

Informazioni su questa attività

S002
disconnect all power
Avvertenza
Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.
Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

  • A seconda del tipo utilizzato, l'adattatore GPU potrebbe avere un aspetto leggermente diverso dalle figure contenute in questa sezione.

  • Seguire le istruzioni aggiuntive in qualsiasi documentazione fornita con l'adattatore GPU.

Nota
Download di firmware e driver: potrebbe essere necessario aggiornare il firmware o il driver dopo la sostituzione di un componente.

Procedura

  1. Se si è installato un elemento di riempimento nello slot sulla scheda verticale PCIe, rimuovere prima la vite che lo fissa e quindi l'elemento di riempimento.
  2. Se è installato un coperchio di estensione della scheda verticale, rimuoverlo.
    Figura 1. Rimozione del coperchio di estensione della scheda verticale

    Removing riser extender cover
    1. Rimuovere le viti che fissano il coperchio di estensione della scheda verticale.
    2. Sollevare il coperchio di estensione della scheda verticale per estrarlo dalla scheda verticale PCIe.
  3. Installare l'adattatore GPU.
    Nota
    Accertarsi di osservare le regole e la sequenza di installazione riportate in Regole e ordine di installazione delle schede verticali e degli adattatori PCIe.

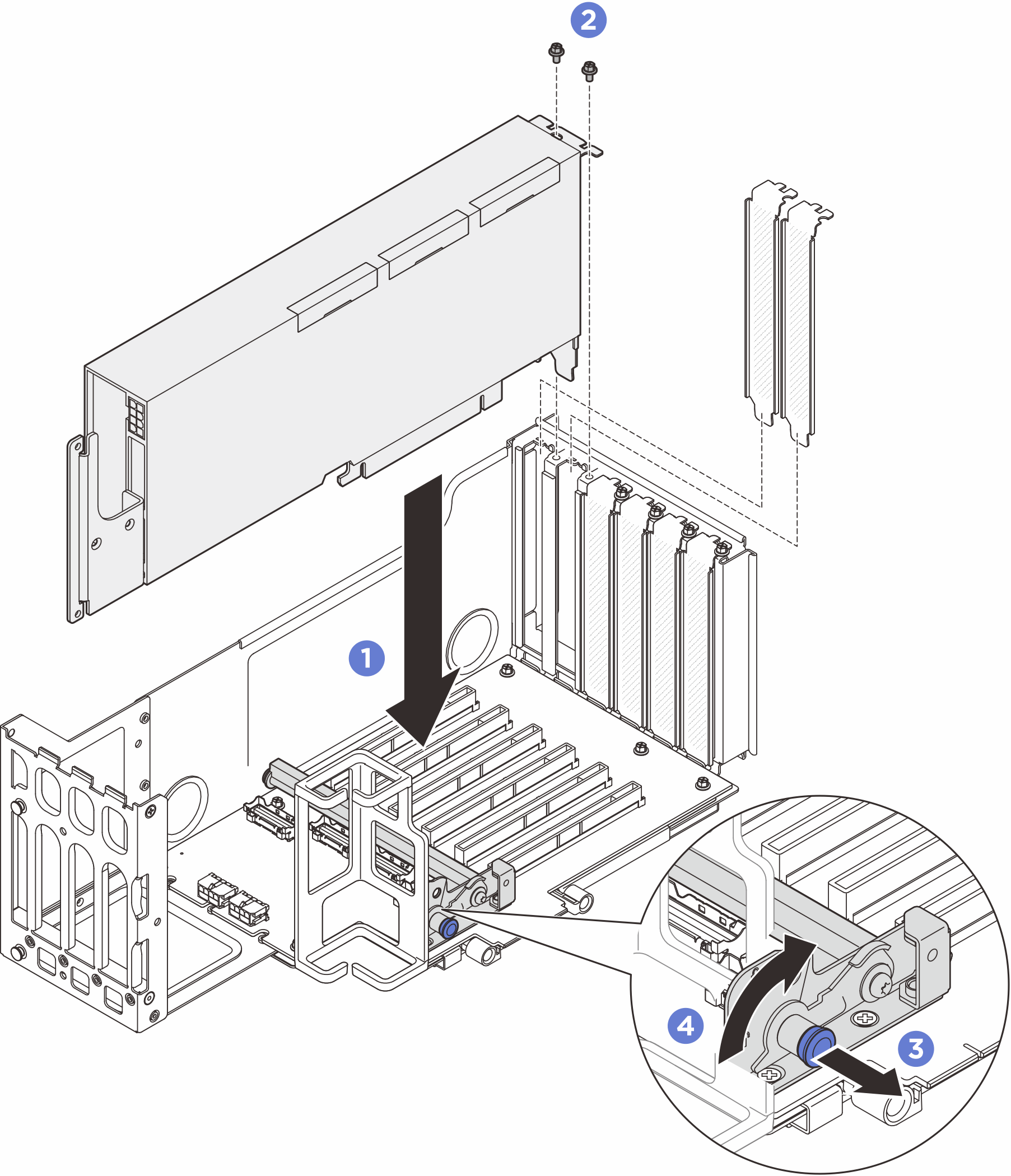

    Figura 2. Installazione dell'adattatore GPU nella scheda verticale PCIe

    Installing GPU adapter to PCIe riser
    1. Allineare l'adattatore GPU al connettore sulla scheda verticale PCIe, quindi spingere con cautela l'adattatore GPU nello slot finché non è bloccato saldamente in posizione e la relativa staffa è fissata.
    2. Fissare l'adattatore GPU con due viti.
    3. Tirare la manopola che fissa il fermo dell'adattatore PCIe.
    4. Chiudere il fermo dell'adattatore PCIe nella posizione di blocco.
  4. Collegare il cavo di alimentazione all'adattatore GPU e alla scheda verticale PCIe.
    Figura 3. Collegamento del cavo di alimentazione all'adattatore GPU

    Connecting power cable to GPU adapter
  5. Installare il coperchio di estensione della scheda verticale.
    Figura 4. Installazione del coperchio di estensione della scheda verticale

    Installing riser extender cover
    1. Installare il coperchio di estensione della scheda verticale.
    2. Installare le viti per fissare il coperchio di estensione della scheda verticale.

Dopo aver terminato

  1. Reinstallare le schede verticali PCIe. Vedere Installazione della scheda verticale PCIe.

  2. Reinstallare la barra trasversale. Vedere Installazione della barra trasversale.

  3. Reinstallare il coperchio superiore posteriore. Vedere Installazione del coperchio superiore posteriore.

  4. Reinstallare il coperchio superiore anteriore. Vedere Installazione del coperchio superiore anteriore.

  5. Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
