Rimozione di un adattatore GPU double-wide

Seguire le istruzioni riportate in questa sezione per rimuovere un adattatore GPU double-wide.

Informazioni su questa attività

S002

Avvertenza

Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.

Procedura

1. Se il server è installato in un rack, estrarlo facendolo scorrere sulle guide di scorrimento del rack per accedere ai coperchi superiori o rimuovere il server dal rack. Vedere Sostituzione del server.
2. Rimuovere il coperchio superiore anteriore. Vedere Rimozione del coperchio superiore anteriore.
3. Rimuovere il coperchio superiore posteriore. Vedere Rimozione del coperchio superiore posteriore.
4. Rimuovere la barra trasversale. Vedere Rimozione della barra trasversale.
5. Prendere nota delle connessioni e scollegare i cavi della scheda verticale PCIe dall'assieme della scheda di sistema. Vedere
   Attenzione

   Per evitare di danneggiare l'assieme della scheda di sistema, assicurarsi di seguire le istruzioni riportate in Instradamento dei cavi interni quando si scollegano i cavi dall'assieme della scheda di sistema.
6. Rimuovere la scheda verticale PCIe su cui è installata la GPU. Vedere Rimozione della scheda verticale PCIe.
7. Rimuovere il coperchio di estensione della scheda verticale.

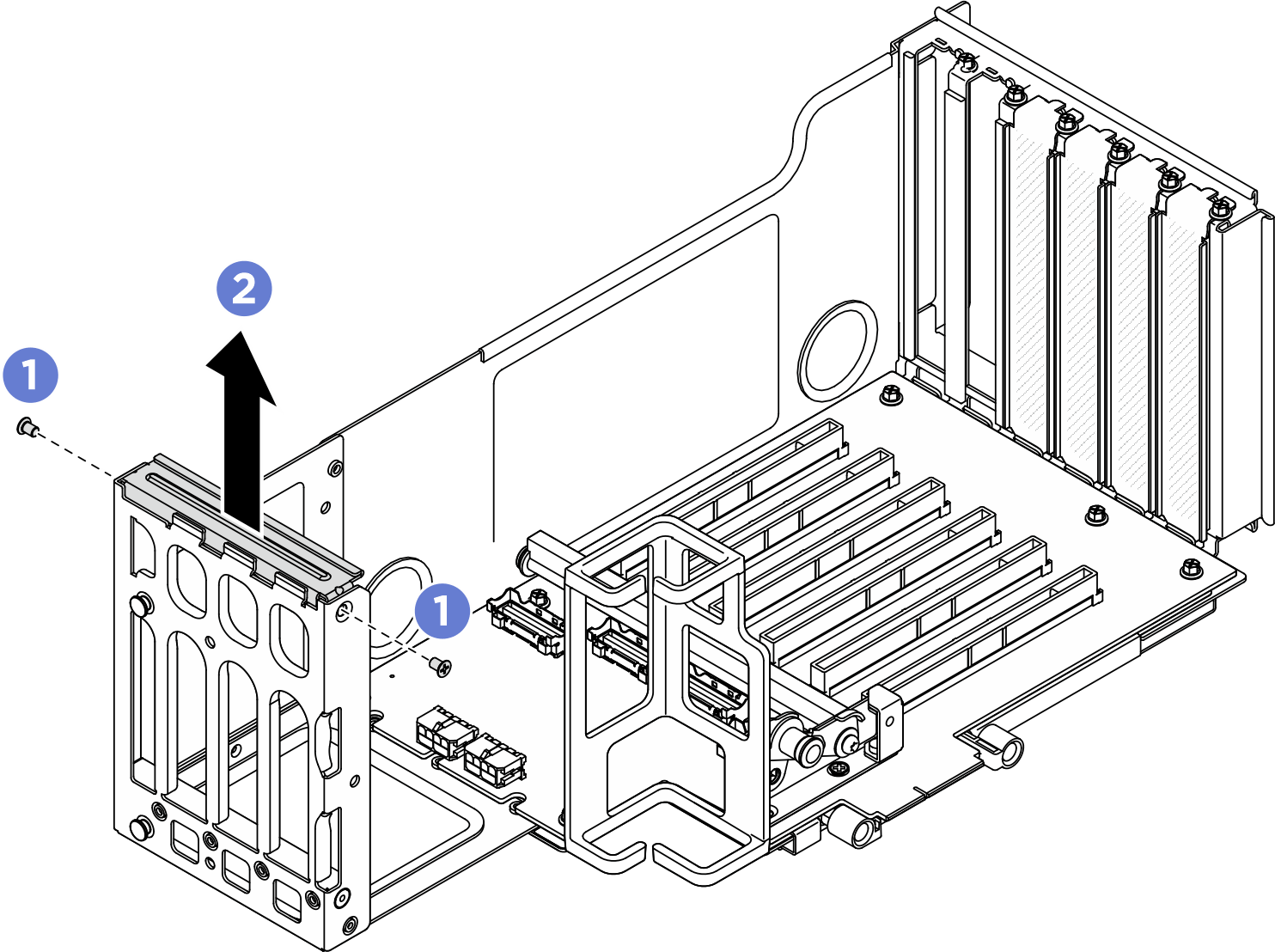

   Figura 1. Rimozione del coperchio di estensione della scheda verticale




   1. Rimuovere le viti che fissano il coperchio di estensione della scheda verticale.
   2. Sollevare il coperchio di estensione della scheda verticale per estrarlo dalla scheda verticale PCIe.
8. Scollegare il cavo di alimentazione dall'adattatore GPU e dalla scheda verticale PCIe.
   Nota

   L'adattatore GPU nelle immagini seguenti è solo a scopo illustrativo. L'adattatore GPU potrebbe avere un aspetto diverso.

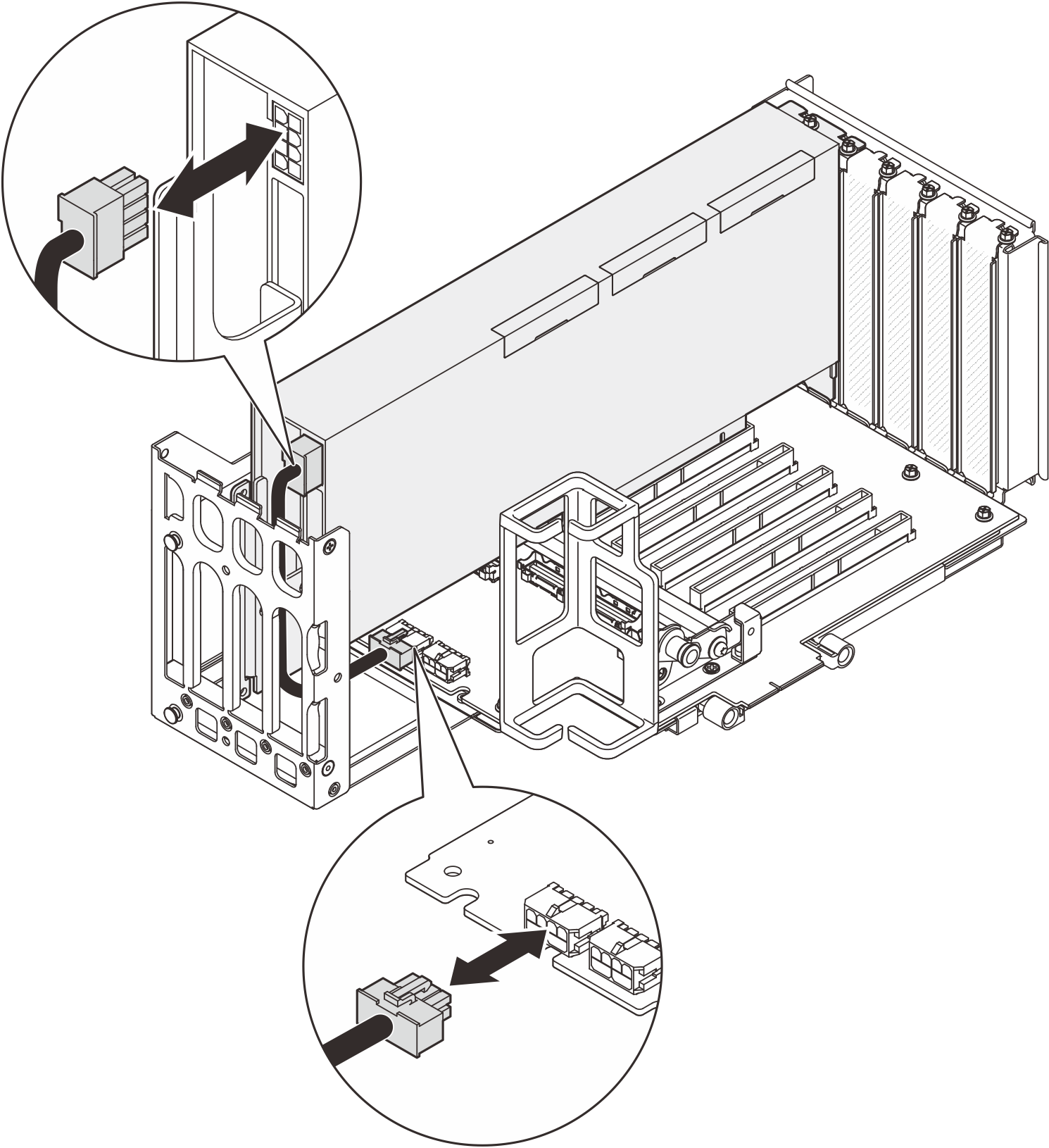

   Figura 2. Scollegamento del cavo di alimentazione dall'adattatore GPU




9. Rimozione dell'adattatore GPU.

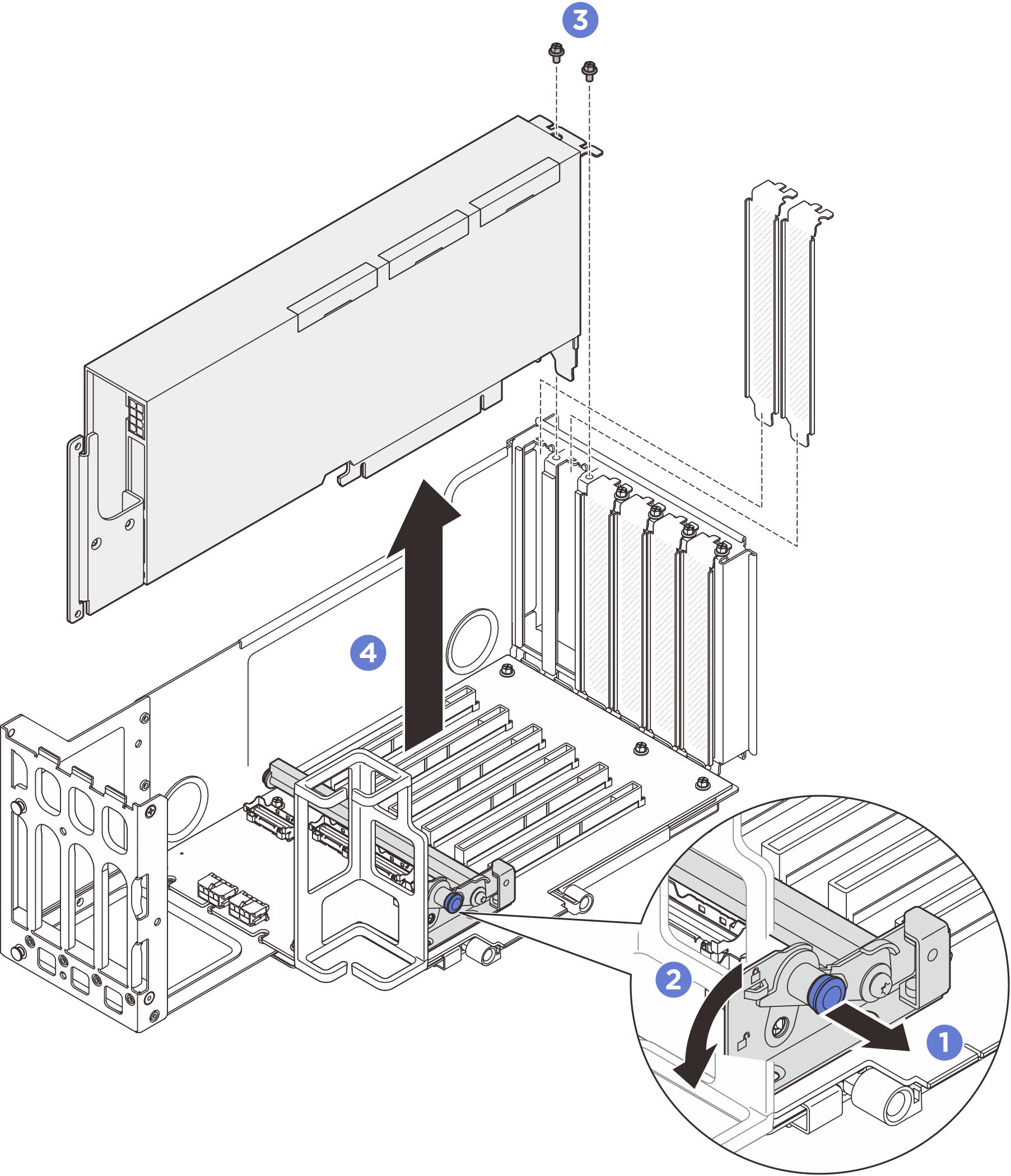

   Figura 3. Rimozione dell'adattatore GPU dalla scheda verticale PCIe




   1. Tirare la manopola che fissa il fermo dell'adattatore PCIe.
   2. Aprire il fermo dell'adattatore PCIe nella posizione di sblocco.
   3. Rimuovere le viti che fissano l'adattatore GPU alla scheda verticale PCIe.
   4. Afferrare l'adattatore GPU per i bordi ed estrarlo con cautela dal relativo slot PCIe.
10. Se necessario, installare il coperchio di estensione della scheda verticale.

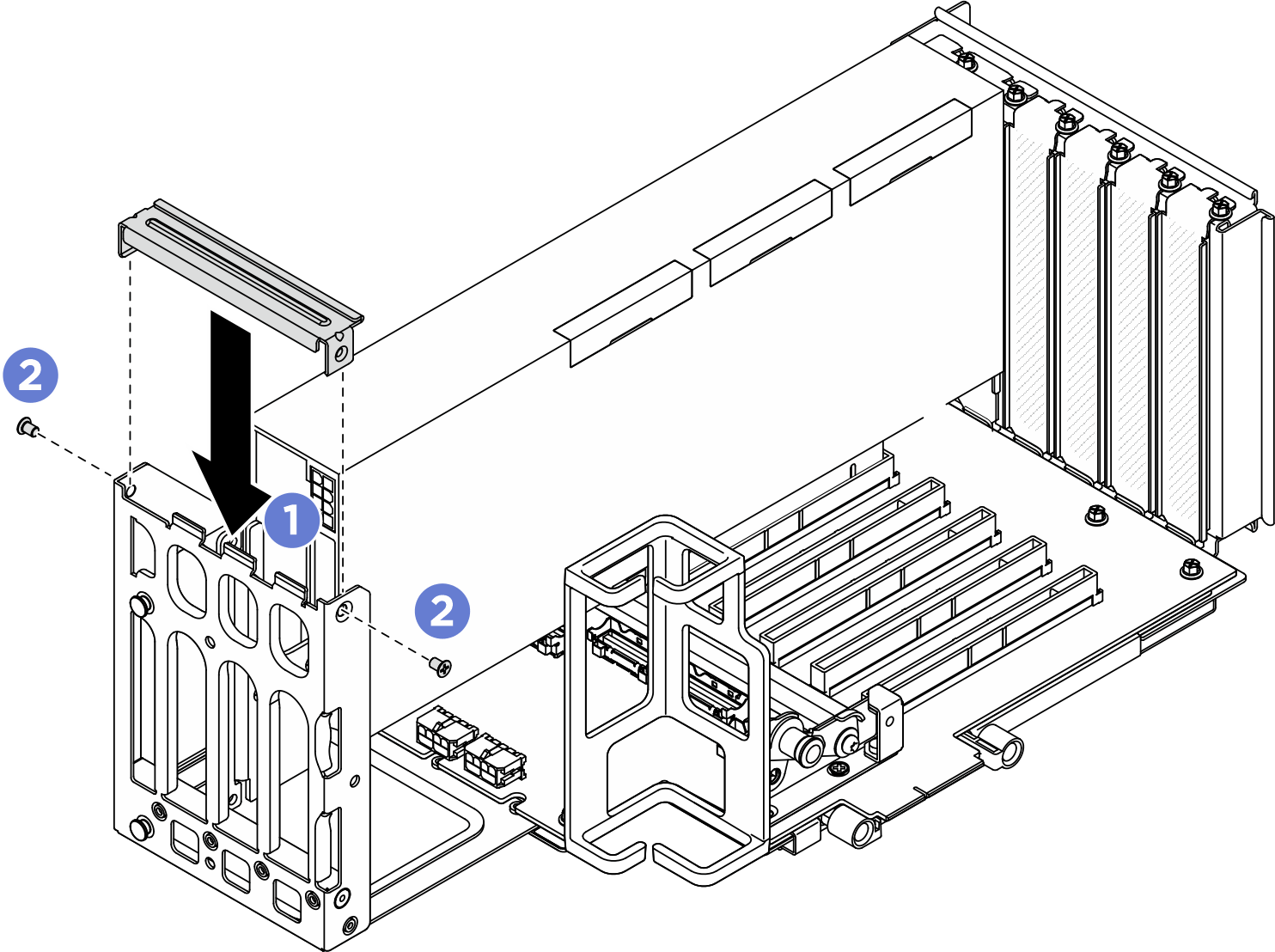

    Figura 4. Installazione del coperchio di estensione della scheda verticale




    1. Installare il coperchio di estensione della scheda verticale.
    2. Installare le viti per fissare il coperchio di estensione della scheda verticale.
