ダブル・ワイド GPU アダプターの取り外し

このセクションの手順に従って、ダブル・ワイド GPU アダプターを取り外します。

このタスクについて

S002

注意

装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。

重要

安全に作業を行うために、取り付けのガイドラインおよび安全検査のチェックリストをお読みください。
サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。
静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。
特定のタイプによっては、ご使用の GPU アダプターの外観は、このセクションにある図と若干異なる場合があります。
GPU アダプターに付属している説明書の追加説明に従ってください。

注

サポートされる GPU アダプターのリストについては、Lenovo ServerProven Web サイトを参照してください。
必ず、PCIe ライザーおよびアダプターの取り付け規則と順序でファンの取り付けの規則と順序を確認してください。
PCIe アダプターまたはシングル・ワイド GPUを取り外す方法と取り付ける方法については、PCIe ライザーおよび PCIe アダプターの交換を参照してください。

手順

サーバーがラックに取り付けられている場合は、サーバーをラックからスライドさせて外すか、レールをスライドさせてトップ・カバーにアクセスするか、またはサーバーをラックから取り外します。サーバー交換を参照してください。
前面トップ・カバーを取り外します。前面トップ・カバーの取り外しを参照してください。
背面トップ・カバーを取り外します。背面トップ・カバーの取り外しを参照してください。
GPU が取り付けられた PCIe ライザーを取り外します。PCIe ライザーの取り外しを参照してください。
ライザー・エクステンダー・カバーを取り外します。
図 1. ライザー・エクステンダー・カバーの取り外し
1. ライザー・エクステンダー・カバーを固定しているのねじを取り外します。
2. ライザー・エクステンダー・カバーを持ち上げ、PCIe ライザーから取り外します。
電源ケーブルを GPU アダプターおよび PCIe ライザーから切り離します。
図 2. GPU アダプターからの電源ケーブルの切り離し
GPU アダプターを取り外します。

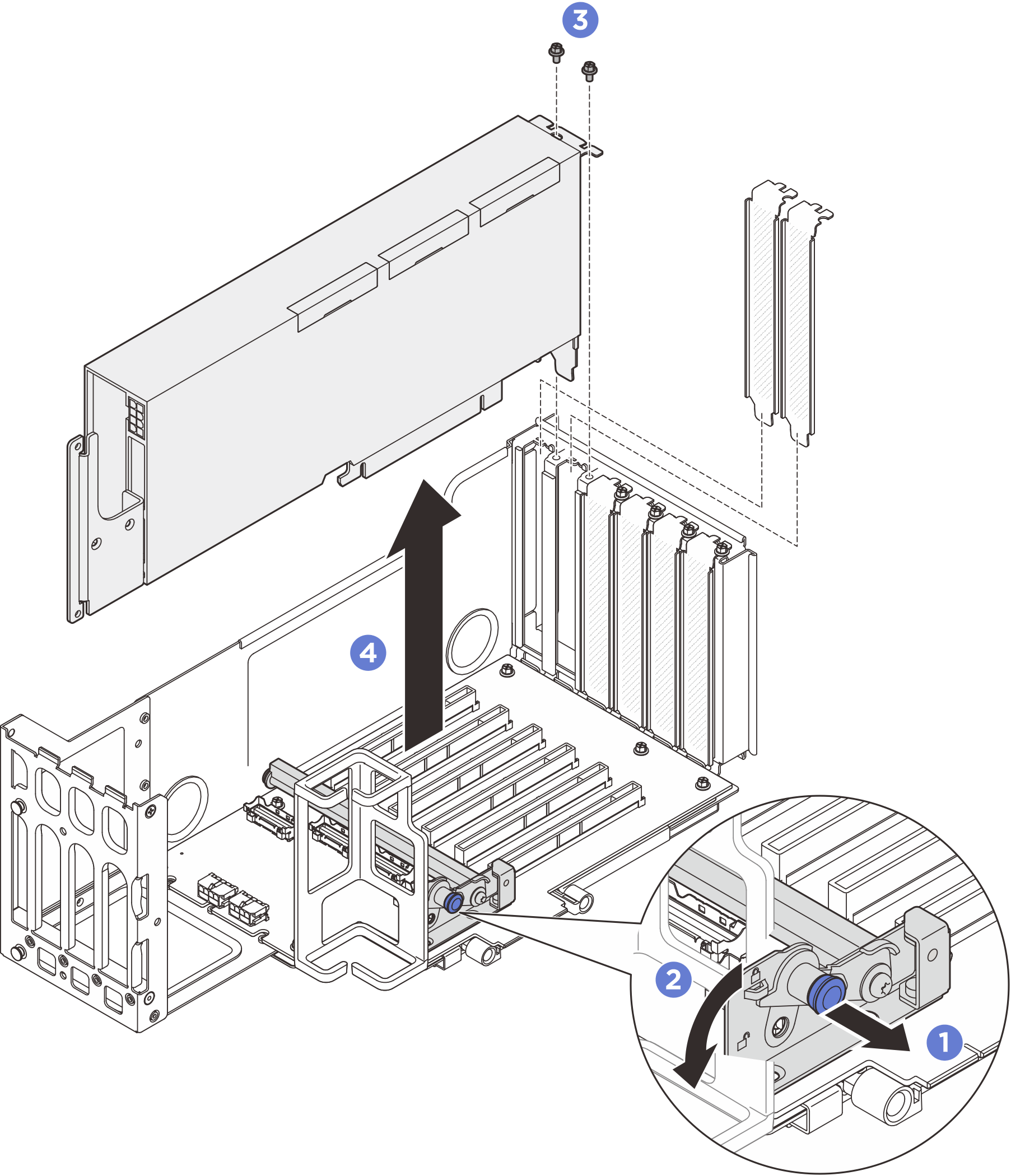

図 3. PCIe ライザーからの GPU アダプターの取り外し
1. PCIe アダプター保持具を固定しているプランジャーを引きます。
2. PCIe アダプター保持具をロック解除位置で開きます。
3. GPU アダプターを PCIe ライザーに固定しているねじを取り外します。
4. GPU アダプターの端をつかんで、PCIe スロットから慎重に引き出します。
必要に応じて、ライザー・エクステンダー・カバーを取り付けます。
図 4. ライザー・エクステンダー・カバーの取り付け
1. ライザー・エクステンダー・カバーを取り付けます。
2. ねじを取り付けてライザー・エクステンダー・カバーを固定します。

完了したら

交換用ユニットを取り付けます。ダブル・ワイド GPU アダプターの取り付けを参照してください。
コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
