Удаление адаптера графического процессора двойной ширины

Следуйте инструкциям в этом разделе, чтобы снять адаптер графического процессора двойной ширины.

Об этой задаче

S002
disconnect all power
ОСТОРОЖНО
Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.
Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

  • В зависимости от типа адаптер графического процессора может выглядеть немного иначе, чем на рисунках в данном разделе.

  • Следуйте дополнительным инструкциям в любой документации, входящей в комплект поставки адаптера графического процессора.

Прим.

Процедура

  1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхним кожухам, или извлеките сервер из стойки. См. раздел Замена сервера.
  2. Снимите передний верхний кожух. См. раздел Снятие переднего верхнего кожуха.
  3. Снимите задний верхний кожух. См. раздел Снятие заднего верхнего кожуха.
  4. Снимите плату-адаптер Riser PCIe, где установлен графический процессор. См. раздел Снятие платы-адаптера Riser PCIe.
  5. Снимите кожух расширителя платы-адаптера Riser.
    Рис. 1. Снятие кожуха расширителя платы-адаптера Riser

    Removing riser extender cover
    1. Отверните винты, которые фиксируют кожух расширителя платы-адаптера Riser.
    2. Поднимите кожух расширителя платы-адаптера Riser с платы-адаптера Riser PCIe.
  6. При необходимости отключите кабель питания от адаптера графического процессора и платы-адаптера Riser PCIe.
    Рис. 2. Отключение кабеля питания от адаптера графического процессора

    Disconnecting power cable from GPU adapter
  7. Снимите адаптер графического процессора.

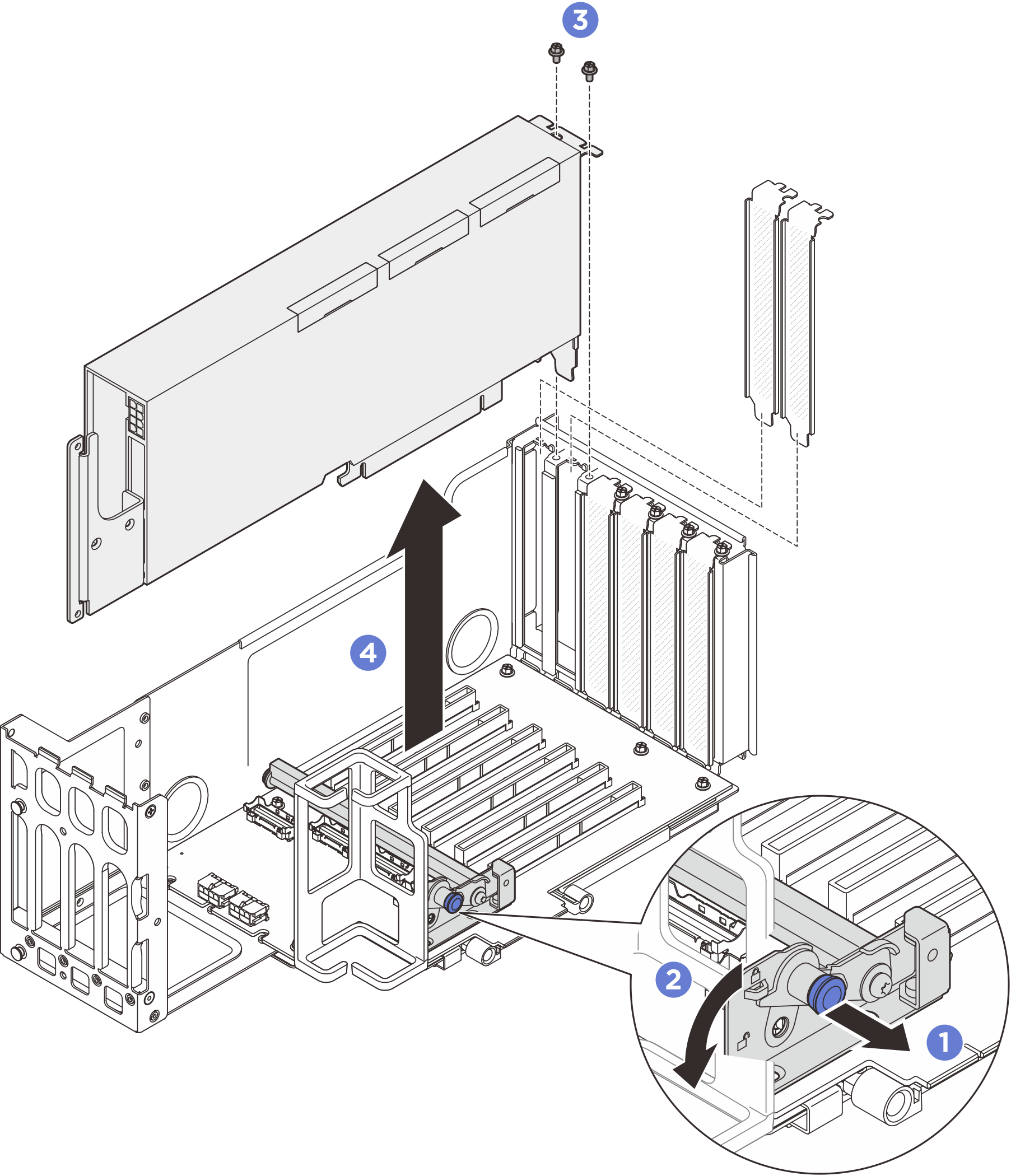

    Рис. 3. Снятие адаптера графического процессора с платы-адаптера Riser PCIe

    Removing GPU adapter from PCIe riser
    1. Потяните за рычаг, удерживающий на месте фиксирующую защелку адаптера PCIe.
    2. Откройте фиксатор адаптера PCIe, чтобы перевести его в положение, соответствующее разблокировке.
    3. Отверните винты, которым адаптер графического процессора крепится к плате-адаптеру Riser PCIe.
    4. Возьмите адаптер графического процессора за края и аккуратно извлеките его из гнезда PCIe.
  8. При необходимости установите кожух расширителя платы-адаптера Riser.
    Рис. 4. Установка кожуха расширителя платы-адаптера Riser

    Installing riser extender cover
    1. Установите кожух расширителя платы-адаптера Riser.
    2. Зафиксируйте кожух расширителя платы-адаптера Riser винтами.

После завершения

  1. Установите сменный модуль. См. раздел Установка адаптера графического процессора двойной ширины.

  2. При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
