ถอดอะแดปเตอร์ GPU ความกว้างสองเท่า
ทำตามคำแนะนำในส่วนนี้เพื่อถอดอะแดปเตอร์ GPU ความกว้างสองเท่า
เกี่ยวกับงานนี้
อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์
ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ
อะแดปเตอร์ GPU อาจแตกต่างจากภาพประกอบในหัวข้อนี้เล็กน้อย ทั้งนี้ขึ้นอยู่กับแต่ละประเภท
ปฏิบัติตามคําแนะนําเพิ่มเติมในเอกสารที่มาพร้อมกับอะแดปเตอร์ GPU ของคุณ
สำหรับรายการอะแดปเตอร์ GPU ที่รองรับ โปรดดู เว็บไซต์ Lenovo ServerProven
ตรวจสอบให้แน่ใจว่าคุณปฏิบัติตามกฎและลำดับการติดตั้งใน กฏและลำดับการติดตั้งตัวยก PCIe และอะแดปเตอร์
ดูคําแนะนําเกี่ยวกับวิธีถอดและติดตั้งอะแดปเตอร์ PCIe หรือ GPU ความยาวครึ่งเดียวได้ที่ การเปลี่ยนตัวยก PCIe และอะแดปเตอร์ PCIe
ขั้นตอน
- ถอดฝาครอบตัวขยายตัวยก PCIeรูปที่ 1. การถอดฝาครอบตัวขยายตัวยก
ถอดสกรูที่ยึดฝาครอบตัวขยายตัวยกออก
ยกฝาครอบตัวขยายตัวยกออกจากตัวยก PCIe
- ถอดสายไฟออกจากอะแดปเตอร์ GPU และตัวยก PCIeรูปที่ 2. การถอดสายไฟออกจากอะแดปเตอร์ GPU

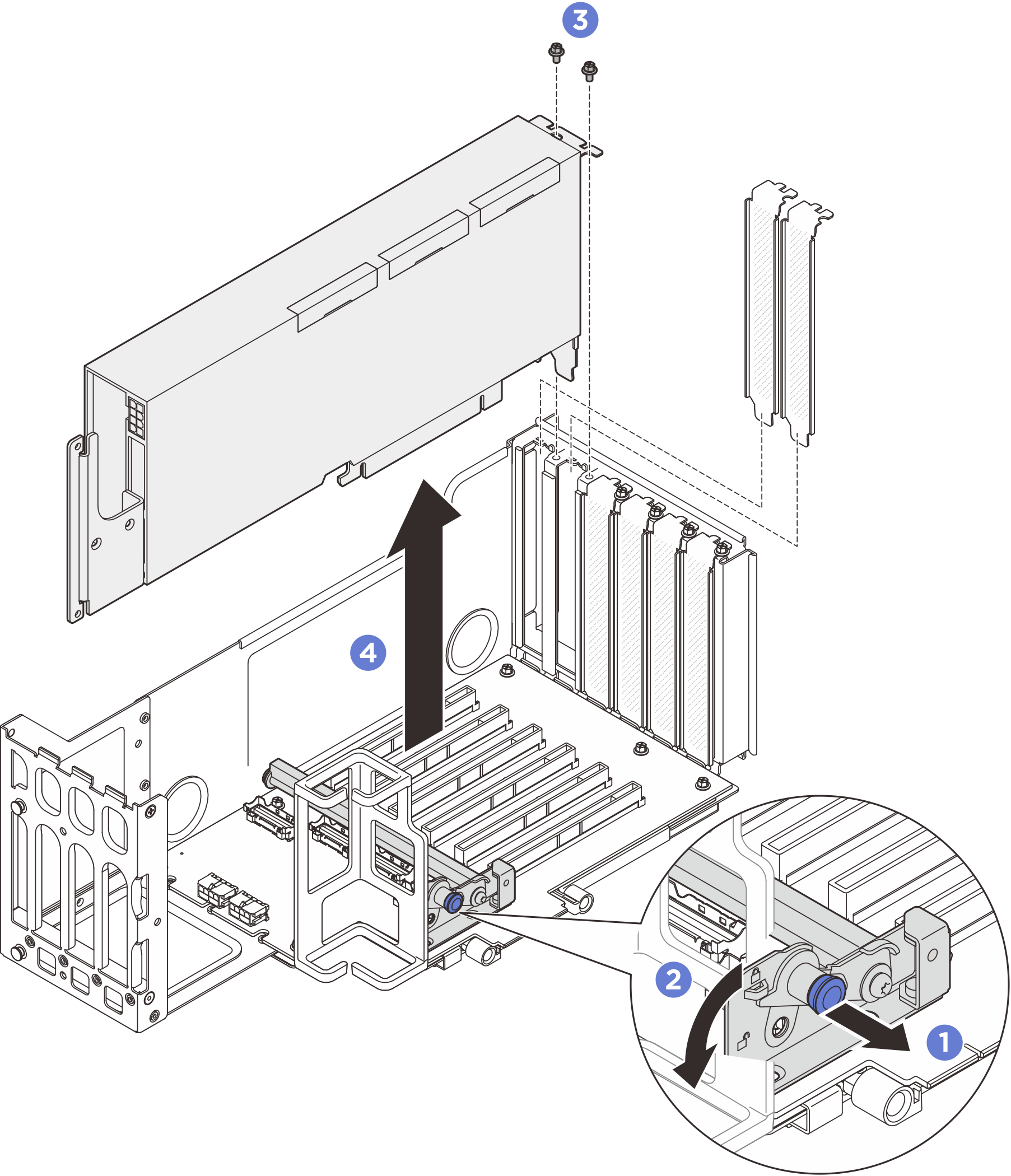

- ถอดอะแดปเตอร์ GPUรูปที่ 3. ถอดอะแดปเตอร์ GPU ออกจากตัวยก PCIe
- ดึงพลันเจอร์ที่ยึดตัวยึดอะแดปเตอร์ PCIe
- เปิดคลิปยึดอะแดปเตอร์ PCIe ไปที่ตำแหน่งปลดล็อค
ถอดสกรูที่ยึดอะแดปเตอร์ GPU กับตัวยก PCIe
จับที่ขอบของอะแดปเตอร์ GPU และค่อย ๆ ดึงออกจากช่องเสียบ PCIe
- หากจำเป็น ให้ติดตั้งฝาครอบตัวขยายตัวยกรูปที่ 4. การติดตั้งฝาครอบตัวขยายตัวยก
- ติดตั้งฝาครอบตัวขยายตัวยก
- ขันสกรูเพื่อยึดฝาครอบตัวขยายตัวยก
หลังจากดำเนินการเสร็จ
ติดตั้งชิ้นส่วนที่เปลี่ยนทดแทน ดูติดตั้งอะแดปเตอร์ GPU ความกว้างสองเท่า
หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง
