더블 와이드 GPU 어댑터 제거

이 섹션의 지침에 따라 더블 와이드 GPU 어댑터를 제거하십시오.

이 작업 정보

S002

경고

장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.

절차

1. 서버가 랙에 설치되어 있는 경우 랙 슬라이드 레일에서 서버를 밀어 윗면 덮개에 액세스하거나 랙에서 서버를 제거하십시오. 서버 교체의 내용을 참조하십시오.
2. 앞쪽 윗면 덮개를 제거하십시오. 앞면 윗면 덮개 제거의 내용을 참조하십시오.
3. 뒤쪽 윗면 덮개를 제거하십시오. 뒷면 윗면 덮개 제거의 내용을 참조하십시오.
4. GPU가 설치된 PCIe 라이저를 제거하십시오. PCIe 라이저 제거의 내용을 참조하십시오.
5. 라이저 확장기 덮개를 제거하십시오.
   그림 1. 라이저 확장기 덮개 제거




   1. 라이저 확장기 덮개를 고정하는 나사를 제거하십시오.
   2. PCIe 라이저에서 라이저 확장기 덮개를 들어 올리십시오.
6. GPU 어댑터 및 PCIe 라이저에서 전원 케이블을 분리하십시오.
   그림 2. GPU 어댑터에서 전원 케이블 분리




7. GPU 어댑터를 제거하십시오.

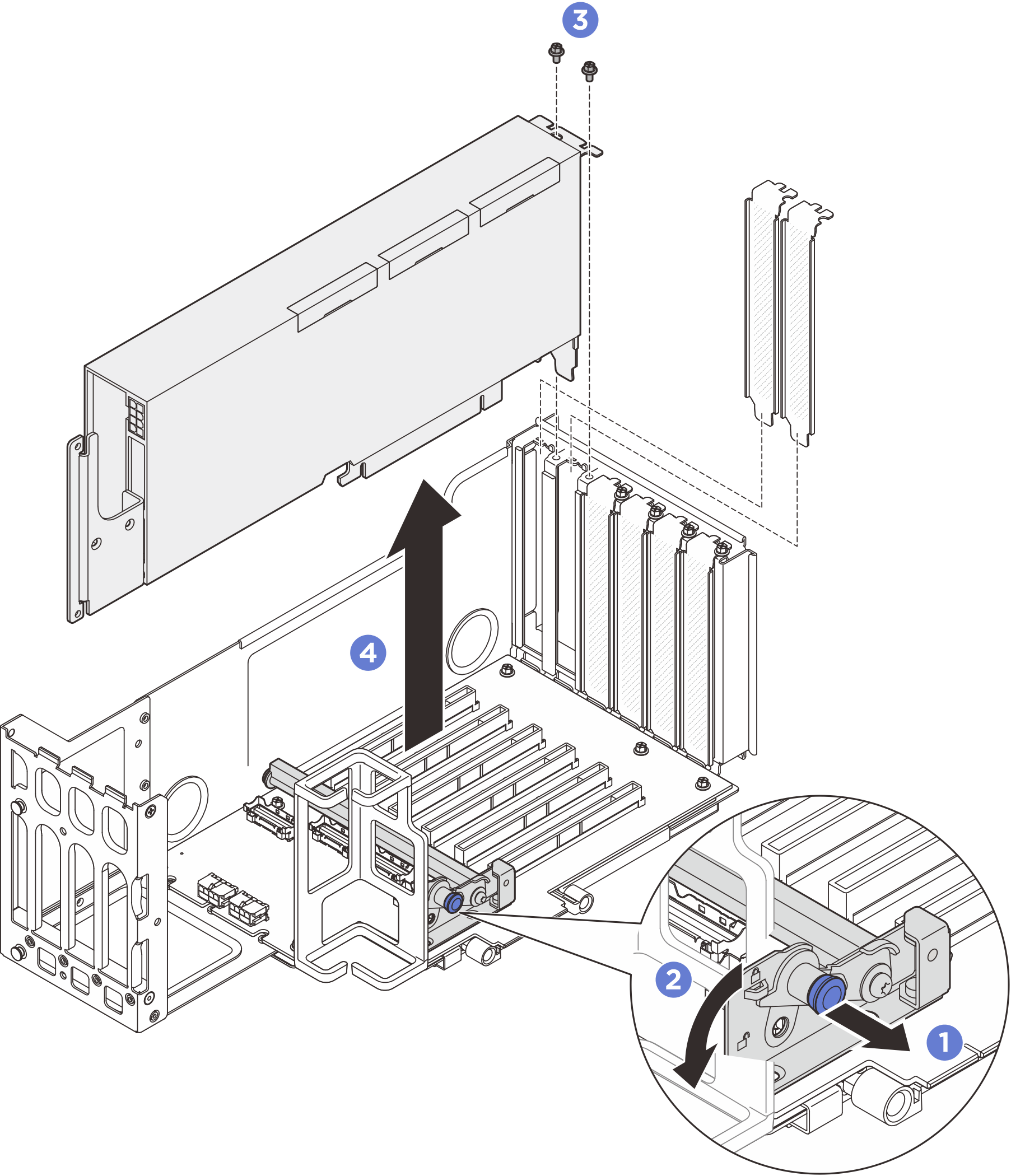

   그림 3. PCIe 라이저에서 GPU 어댑터 제거




   1. PCIe 어댑터 고정장치를 고정하는 플런저를 당기십시오.
   2. PCIe 어댑터 고정장치를 열림 위치로 여십시오.
   3. PCIe 라이저에 GPU 어댑터를 고정하는 나사를 제거하십시오.
   4. GPU 어댑터의 가장자리를 잡고 PCIe 슬롯에서 조심스럽게 빼내십시오.
8. 필요한 경우 라이저 확장기 덮개를 설치하십시오.
   그림 4. 라이저 확장기 덮개 설치




   1. 라이저 확장기 덮개를 설치하십시오.
   2. 나사를 설치하여 라이저 확장기 덮개를 고정하십시오.
