GPU-Adapter mit doppelter Breite entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um einen GPU-Adapter mit doppelter Breite zu entfernen.

Zu dieser Aufgabe

S002

VORSICHT

Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.

Vorgehensweise

1. Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zu den oberen Abdeckungen zu erhalten, oder entfernen Sie den Server aus dem Rack. Siehe Server austauschen.
2. Entfernen Sie die vordere obere Abdeckung. (Siehe Vordere obere Abdeckung entfernen).
3. Entfernen Sie die hintere obere Abdeckung. (Siehe Hintere obere Abdeckung entfernen).
4. Entfernen Sie die Querstrebe. Siehe Querstrebe entfernen.
5. Notieren Sie sich die Kabelanschlüsse und ziehen Sie dann die PCIe-Adapterkartenkabel von der Systemplatinenbaugruppe ab. Siehe
   Achtung

   Stellen Sie sicher, dass Sie beim Trennen von Kabeln von der Systemplatinenbaugruppe die Anweisungen in Interne Kabelführung befolgen, um eine Beschädigung der Systemplatinenbaugruppe zu vermeiden.
6. Entfernen Sie den bei der GPU installierten PCIe-Adapter. Siehe PCIe-Adapterkarte entfernen.
7. Entfernen Sie die Abdeckung der Adaptererweiterung.
   Abbildung 1. Entfernen der Abdeckung für die Adaptererweiterung




   1. Entfernen Sie die Schrauben, mit denen die Abdeckung der Adaptererweiterung befestigt ist.
   2. Heben Sie die Abdeckung der Adaptererweiterung aus dem PCIe-Adapterkarte heraus.
8. Ziehen Sie das Netzkabel vom GPU-Adapter und von der PCIe-Adapterkarte ab.
   Anmerkung

   Der GPU-Adapter in den folgenden Abbildungen dient nur zur Veranschaulichung. Ihr GPU-Adapter sieht möglicherweise anders aus.

   Abbildung 2. Trennen des Netzkabels vom GPU-Adapter




9. Entfernen Sie den GPU-Adapter.

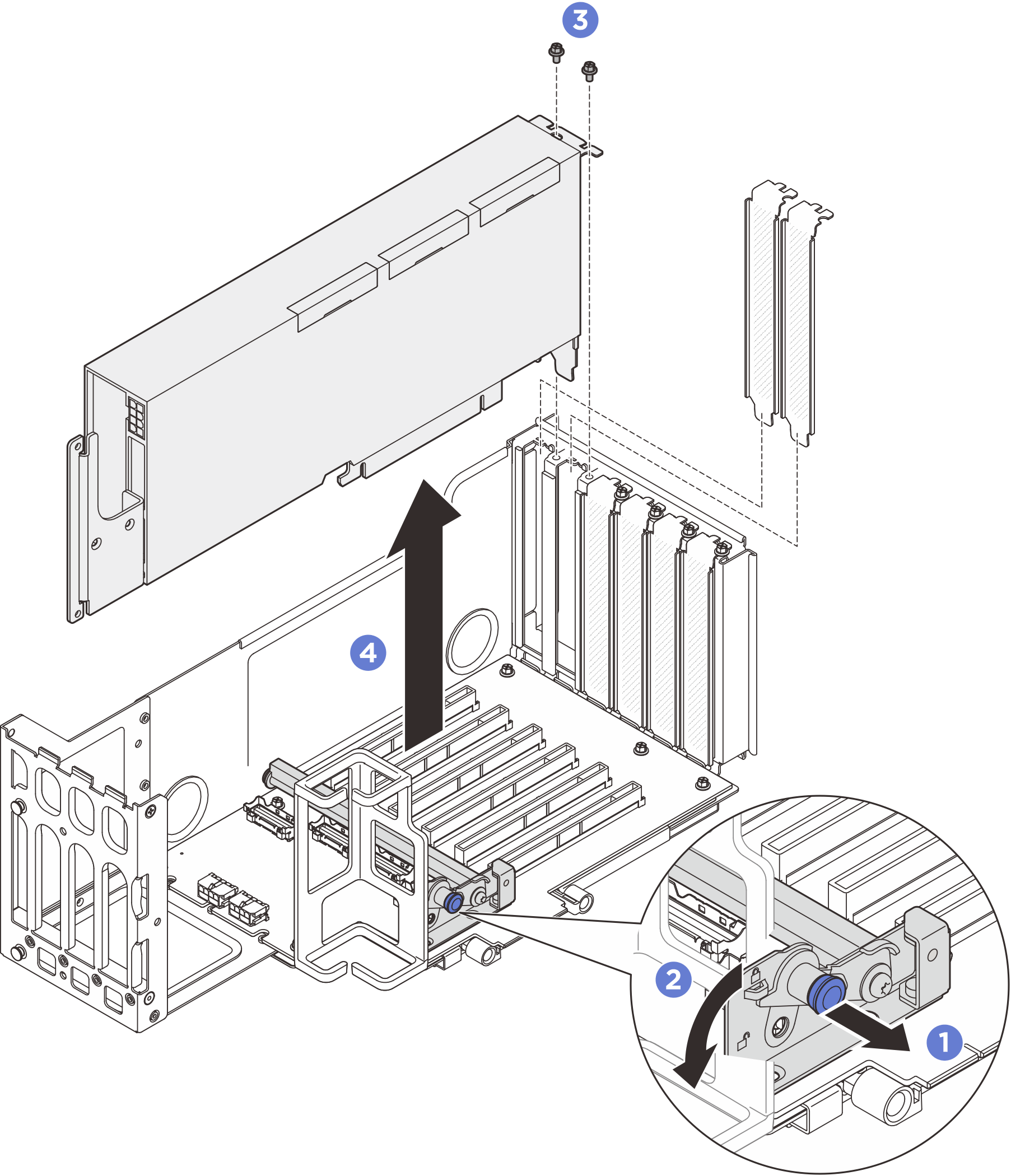

   Abbildung 3. Entfernen des GPU-Adapters von der PCIe-Adapterkarte




   1. Ziehen Sie am Kolben, mit dem die PCIe-Adapterhalterung befestigt ist.
   2. Drehen Sie die PCIe-Adapterhalterung in die entsperrte Position.
   3. Entfernen Sie die Schrauben, mit der der GPU-Adapter am PCIe-Adapterkarte befestigt ist.
   4. Fassen Sie den GPU-Adapter an den Kanten und ziehen Sie ihn vorsichtig aus dem PCIe-Steckplatz.
10. Falls erforderlich, installieren Sie die Abdeckung der Adaptererweiterung.
    Abbildung 4. Installieren der Abdeckung der Adaptererweiterung




    1. Installieren Sie die Abdeckung der Adaptererweiterung.
    2. Bringen Sie die Schrauben an, um die Abdeckung der Adaptererweiterung zu befestigen.
