Extracción de un adaptador de GPU de ancho doble

Siga las instrucciones que aparecen en esta sección para extraer un adaptador GPU de doble ancho.

Acerca de esta tarea

S002

PRECAUCIÓN

El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.

Atención

Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.
Según el tipo específico, su adaptador GPU puede ser levemente diferente a las ilustraciones de esta sección.
Siga las instrucciones adicionales que se incluyen en la documentación que se incluye con el adaptador de GPU.

Nota

Para ver una lista de los adaptadores GPU compatibles, consulte Sitio web de Lenovo ServerProven.
Asegúrese de observar las reglas y el orden de secuencia de instalación en Reglas y orden de instalación del adaptador y la tarjeta de expansión PCIe.
Para obtener instrucciones sobre cómo extraer e instalar un adaptador PCIe o una GPU de ancho único, consulte Sustitución de la tarjeta de expansión PCIe y del adaptador PCIe.

Procedimiento

Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a las cubiertas superiores, o quite el servidor del bastidor. Consulte Sustitución del servidor.
Quite la cubierta superior frontal. Consulte Extracción de la cubierta superior frontal.
Quite la cubierta superior posterior. Consulte Extracción de la cubierta superior posterior.
Quite la tarjeta de expansión PCIe donde está instalada la GPU. Consulte Extracción de la tarjeta de expansión PCIe.
Extraiga la cubierta del ampliador de expansión.

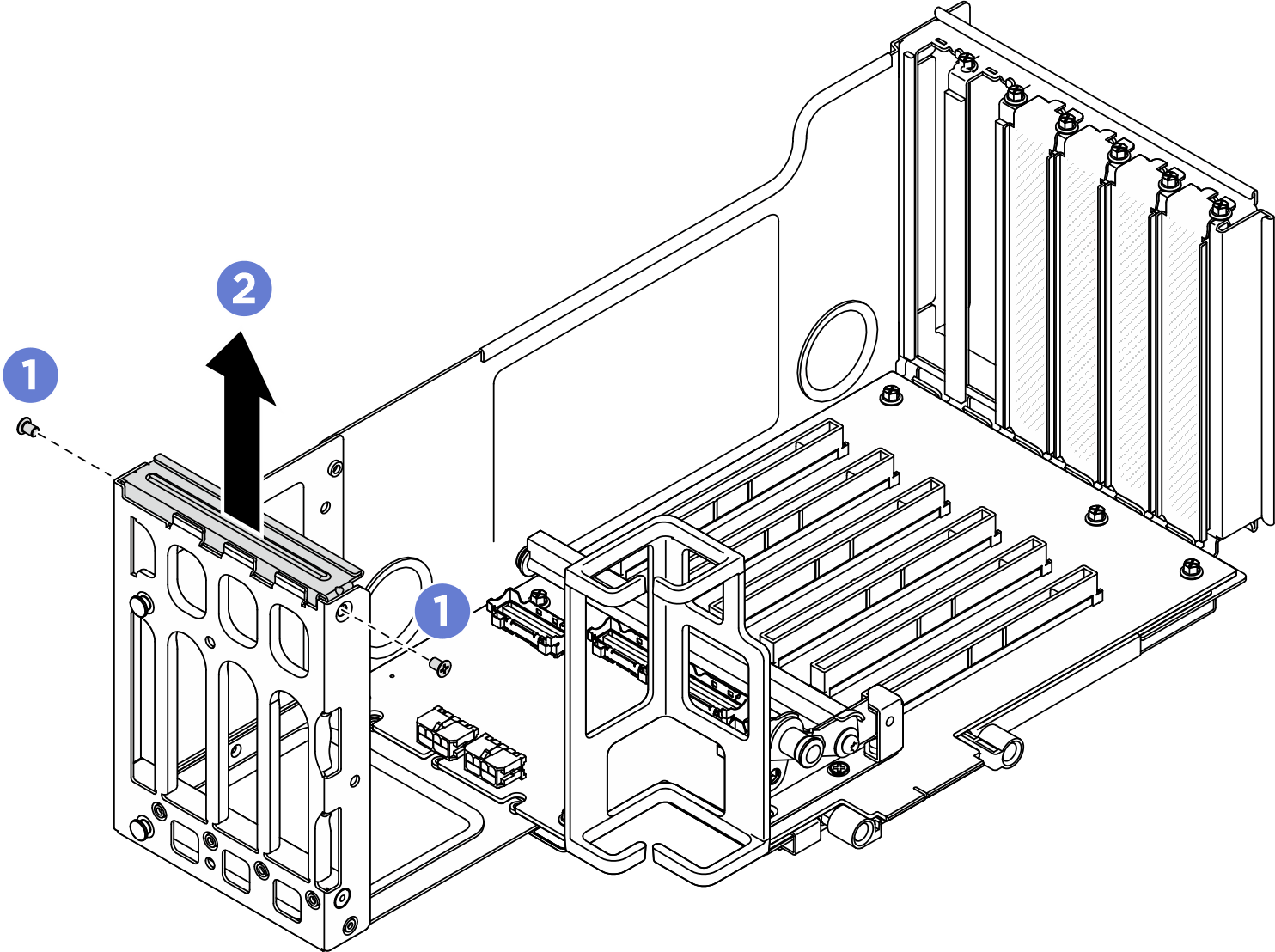

Figura 1. Extracción de la cubierta de ampliador de expansión
1. Quite los tornillos que fijan la cubierta del ampliador de expansión.
2. Levante la cubierta de ampliador de expansión para sacarla de la tarjeta de expansión PCIe.
Desconecte el cable de alimentación del adaptador GPU y de la tarjeta de expansión PCIe.

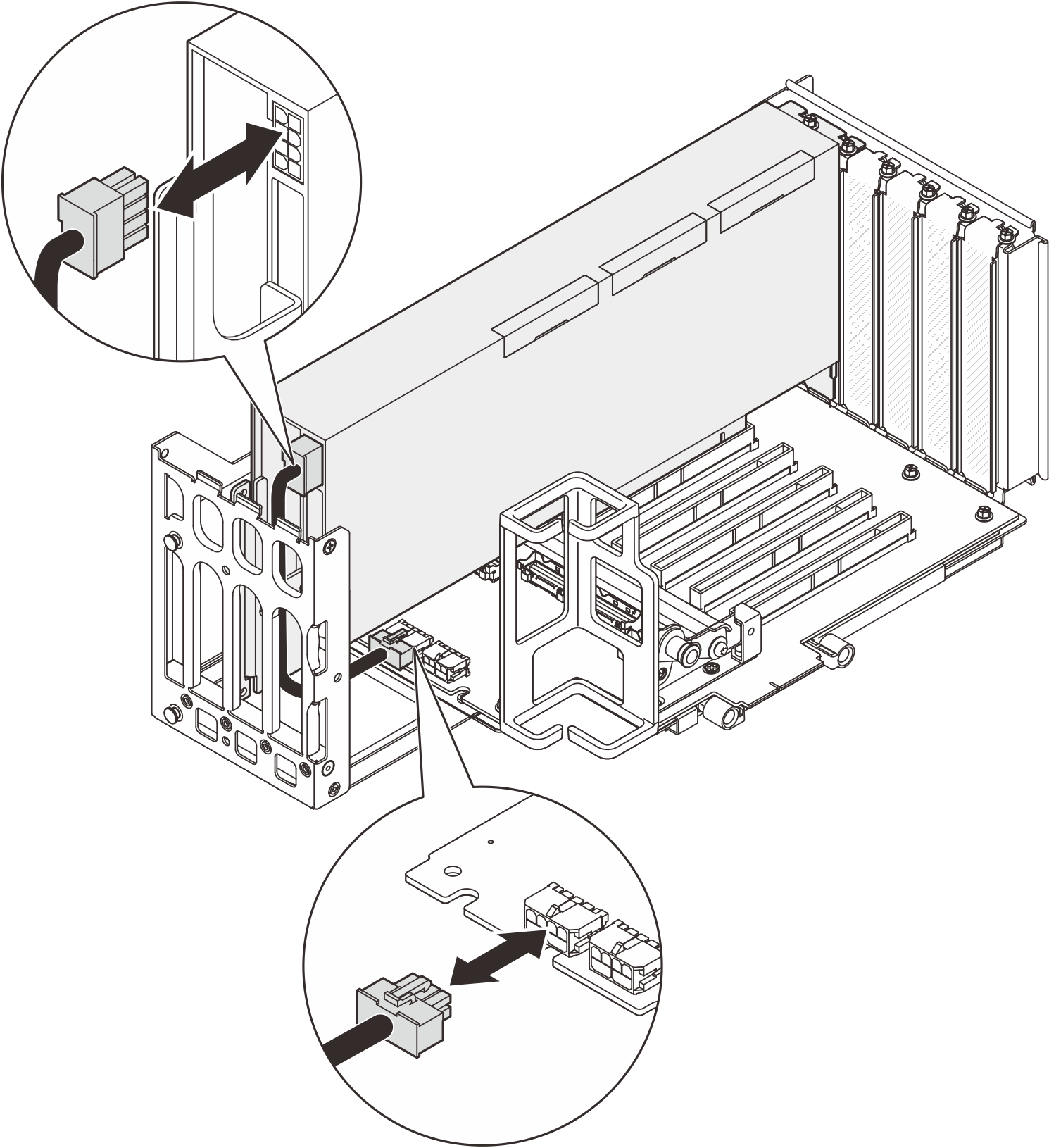

Figura 2. Desconexión del cable de alimentación del adaptador GPU
Extracción del adaptador GPU.

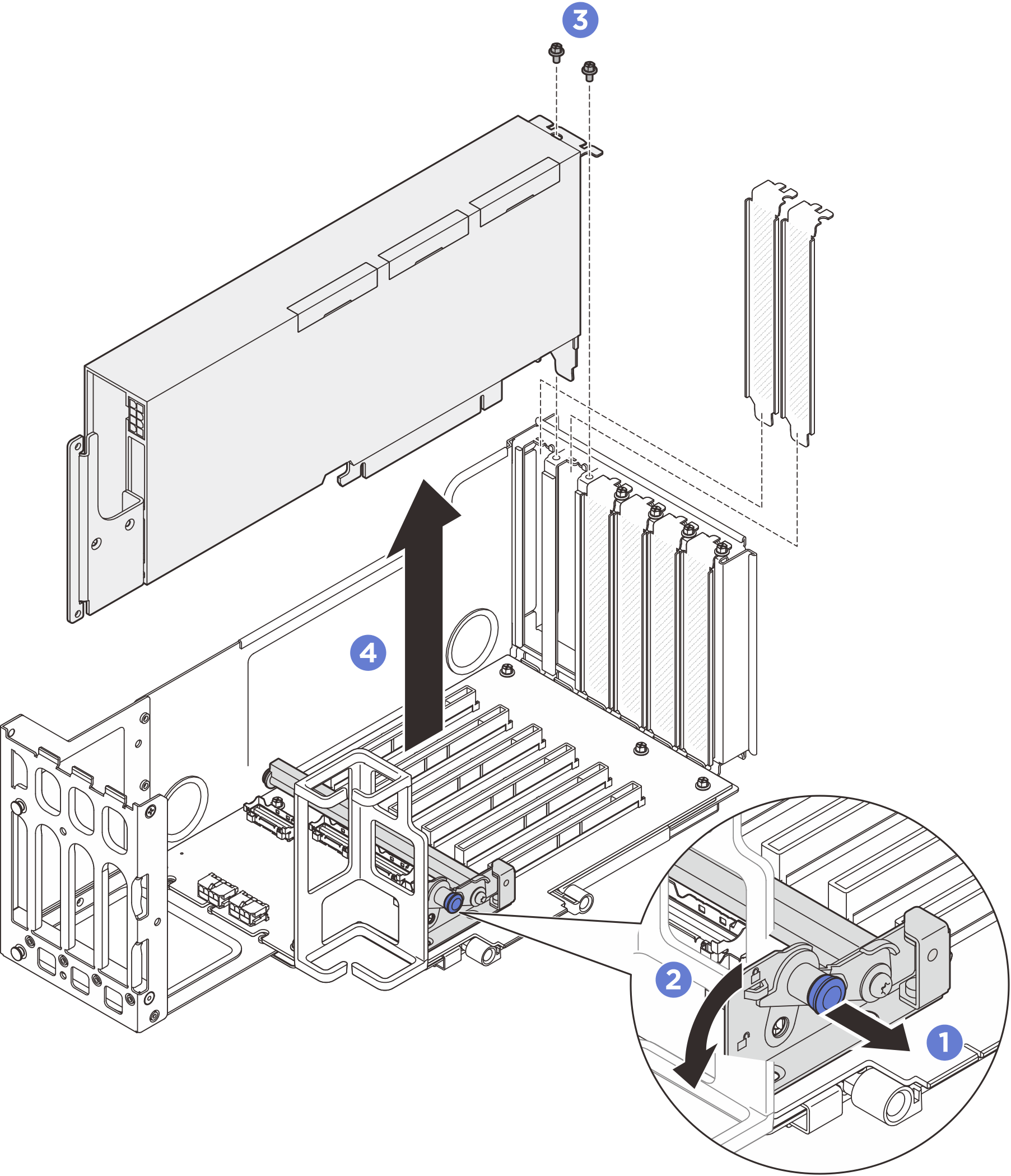

Figura 3. Extracción del adaptador GPU de la tarjeta de expansión PCIe
1. Tire del émbolo que fija el elemento de sujeción del adaptador PCIe.
2. Abra el elemento de sujeción del adaptador PCIe a la posición de desbloqueado.
3. Quite los tornillos que fijan el adaptador GPU a la tarjeta de expansión PCIe.
4. Sujete el adaptador GPU por los bordes y tírelo suavemente hacia fuera de la ranura de PCIe.
Si es necesario, instale la cubierta del ampliador de expansión de PCIe.

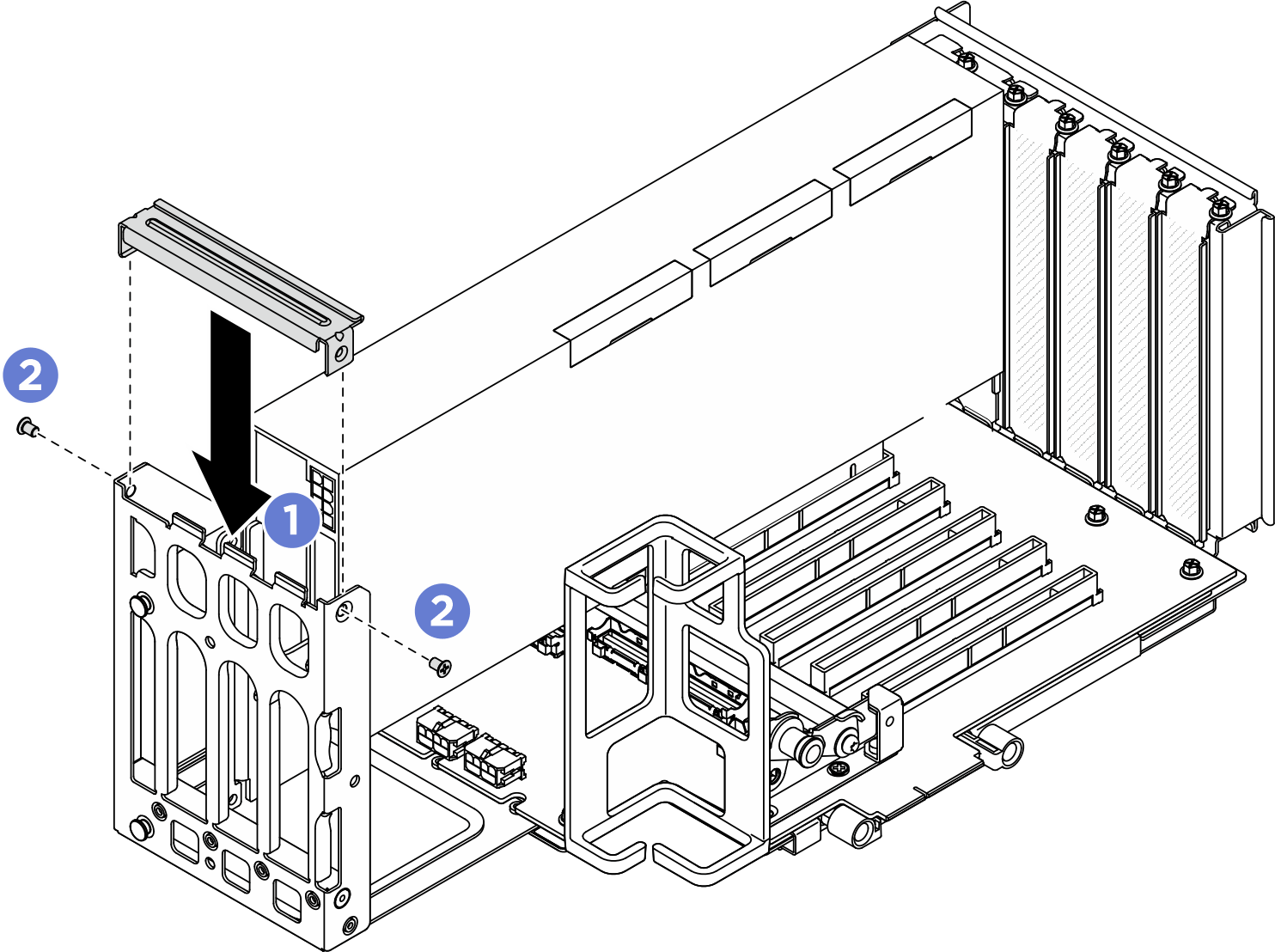

Figura 4. Instalación de la cubierta de ampliador de expansión
1. Instale la cubierta del ampliador de expansión.
2. Instale los tornillos para fijar la cubierta del ampliador de expansión.

Después de finalizar

Instale una unidad de sustitución. Consulte Instalación de un adaptador de GPU de ancho doble.
Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
