Retrait d’un adaptateur GPU double largeur

Suivez les instructions de cette section pour retirer un adaptateur GPU double largeur.

À propos de cette tâche

S002

ATTENTION

Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.

Procédure

1. Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder aux carters supérieurs, ou retirez le serveur de l’armoire. Voir Remplacement du serveur.
2. Retirez le carter supérieur avant. Pour plus d'informations, voir Retrait du carter supérieur avant.
3. Retirez le carter supérieur arrière. Pour plus d'informations, voir Retrait du carter supérieur arrière.
4. Retirez la traverse. Pour plus d'informations, voir Retrait de la traverse.
5. Prenez bien note des connexions des câbles et débranchez les câbles correspondants de la carte mezzanine PCIe du bloc carte mère. Voir
   Avertissement

   Pour éviter d’endommager le bloc carte mère, assurez-vous de suivre les instructions de Cheminement interne des câbles lorsque vous déconnectez les câbles du bloc carte mère.
6. Retirez la carte mezzanine PCIe où le GPU est installé. Pour plus d'informations, voir Retrait de la carte mezzanine PCIe.
7. Retirez le cache de l’extension de carte mezzanine.

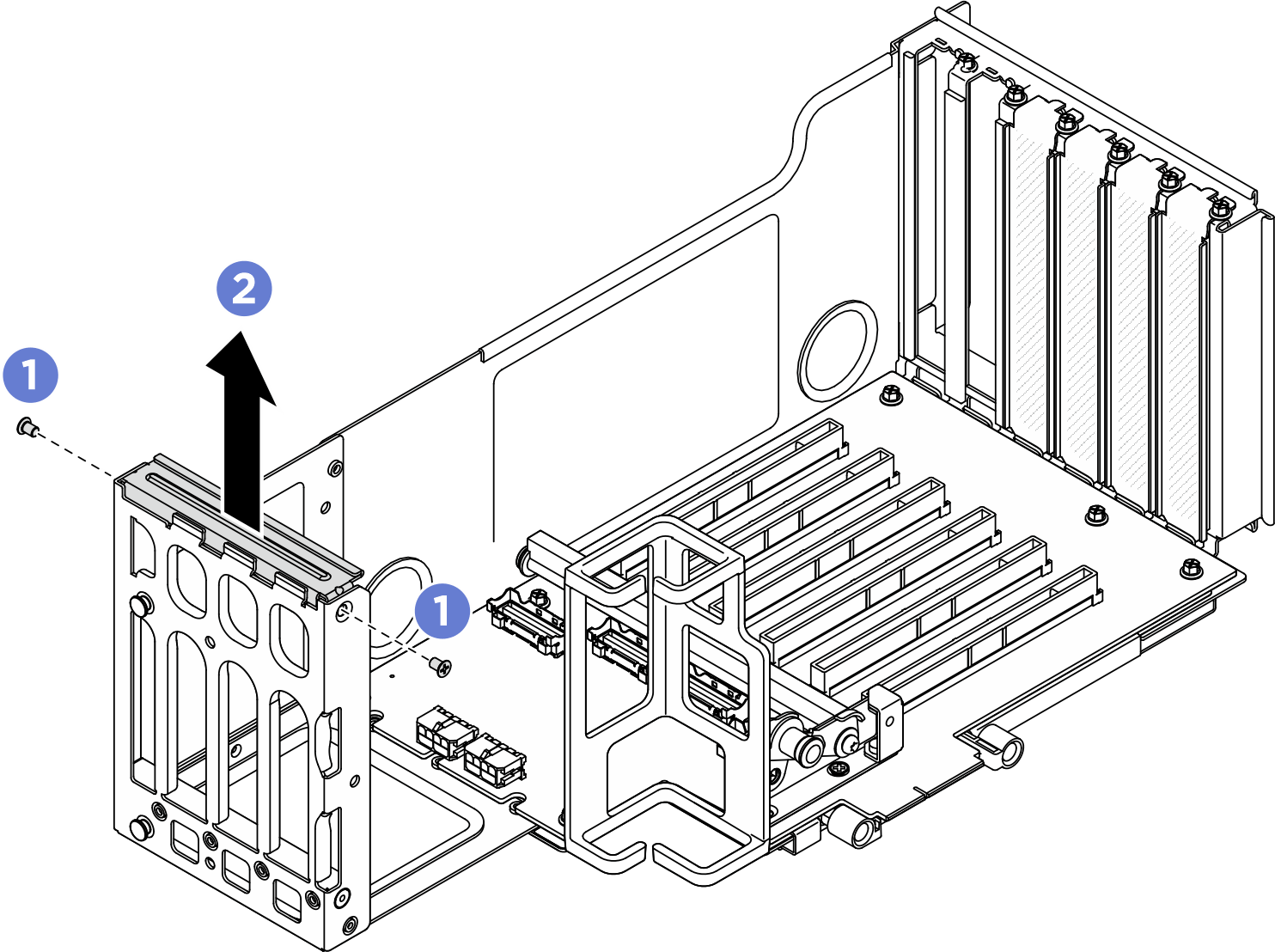

   Figure 1. Retrait du cache de l’extension de carte mezzanine




   1. Retirez les vis qui fixent le cache de l’extension de carte mezzanine PCIe.
   2. Soulevez le cache de l’extension de carte mezzanine PCIe.
8. Déconnectez le câble d’alimentation du GPU et de la carte mezzanine PCIe.
   Remarque

   L’adaptateur GPU dans les images suivantes est uniquement à titre d’illustration. Votre adaptateur GPU peut être différent.

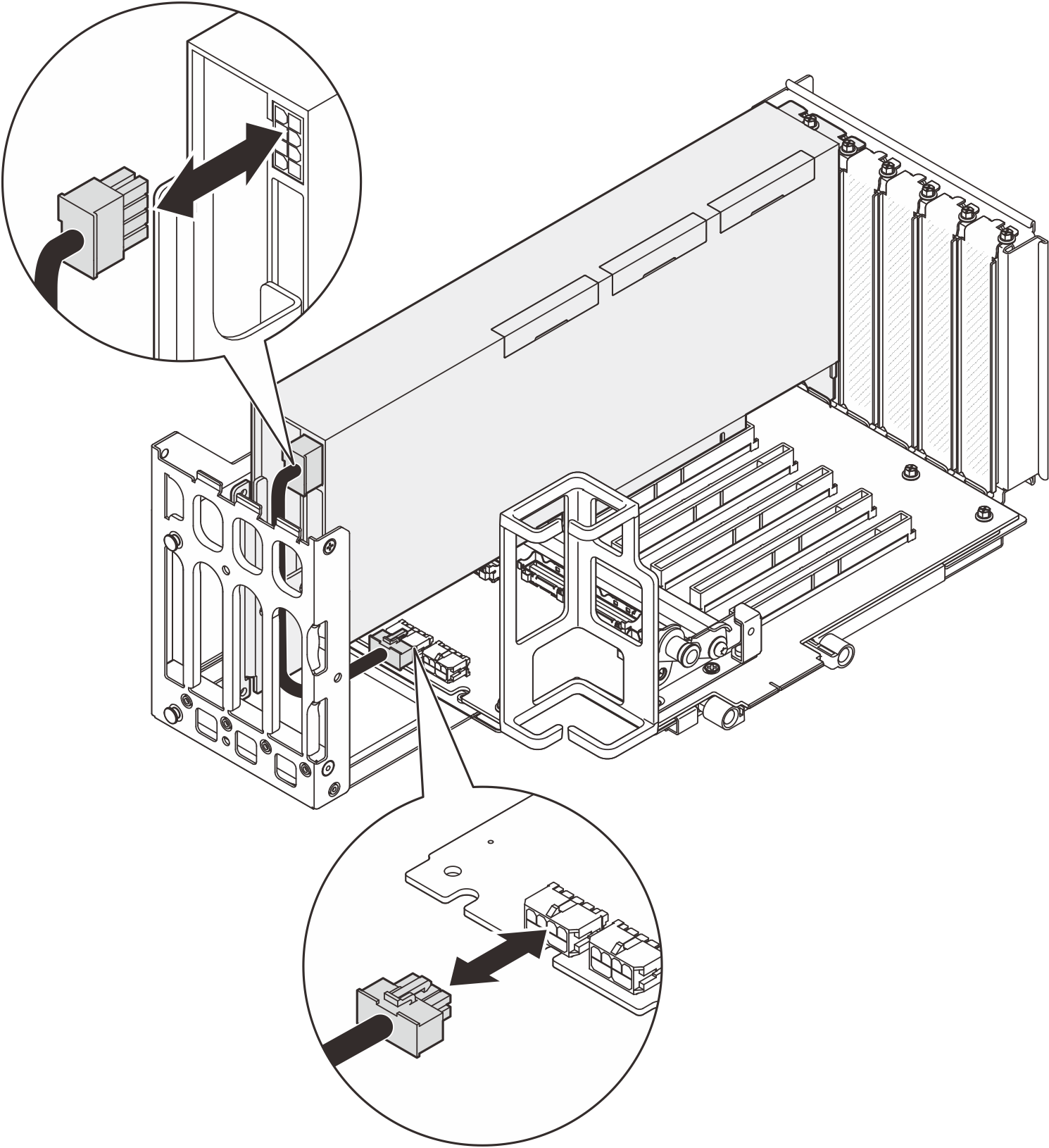

   Figure 2. Débranchement du câble d’alimentation de l’adaptateur GPU




9. Retirez l’adaptateur GPU.

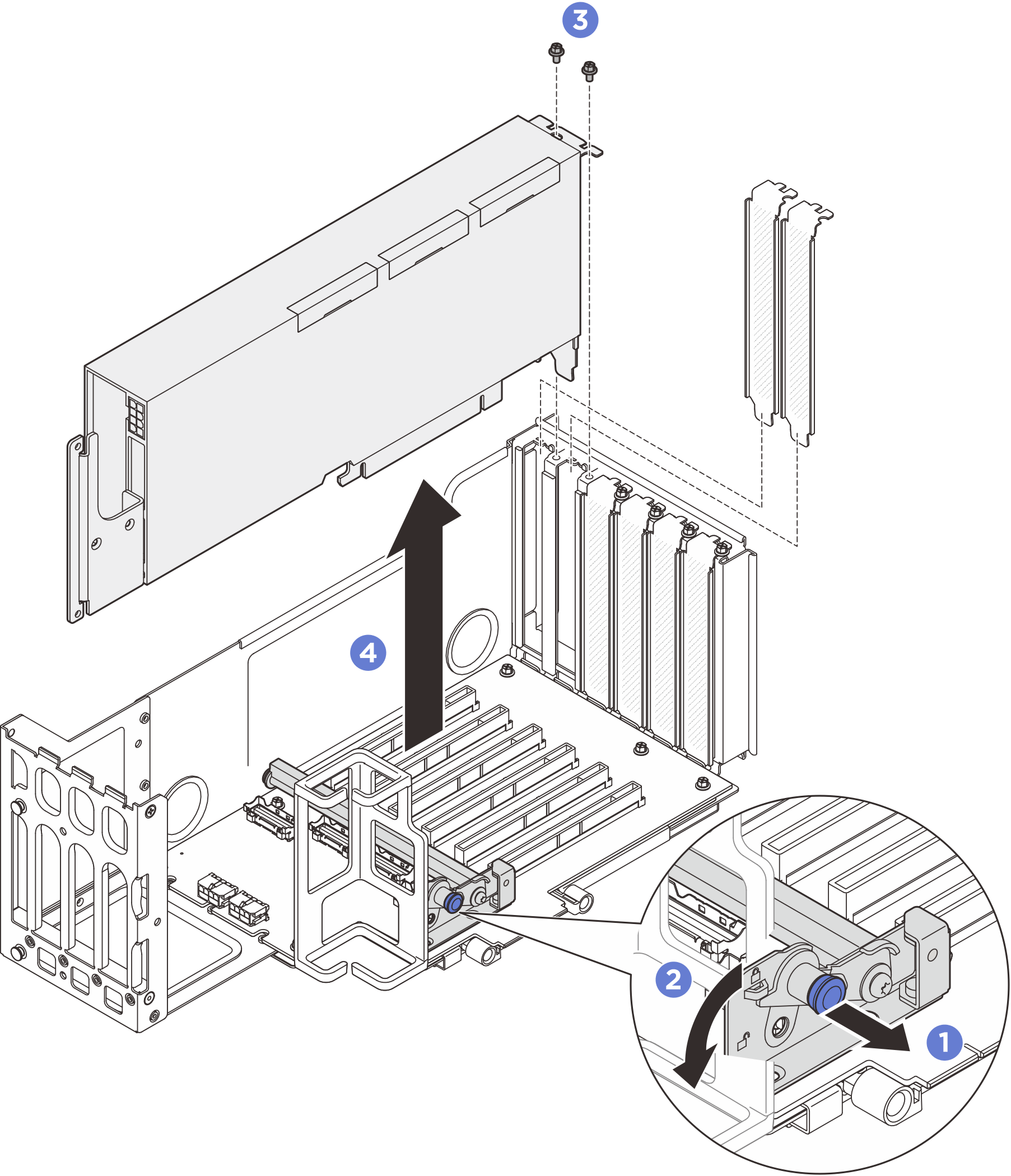

   Figure 3. Retrait d’un adaptateur GPU de la carte mezzanine PCIe




   1. Tirez sur le piston qui maintient le dispositif de retenue de l’adaptateur PCIe.
   2. Ouvrez la patte de retenue de l’adaptateur PCIe en position ouverte.
   3. Retirez les vis qui maintiennent l’adaptateur GPU au bloc mezzanine PCIe.
   4. Saisissez l’adaptateur GPU par ses bords et sortez-le avec précaution de l’emplacement PCIe.
10. Si nécessaire, installez le cache de l’extension de carte mezzanine.

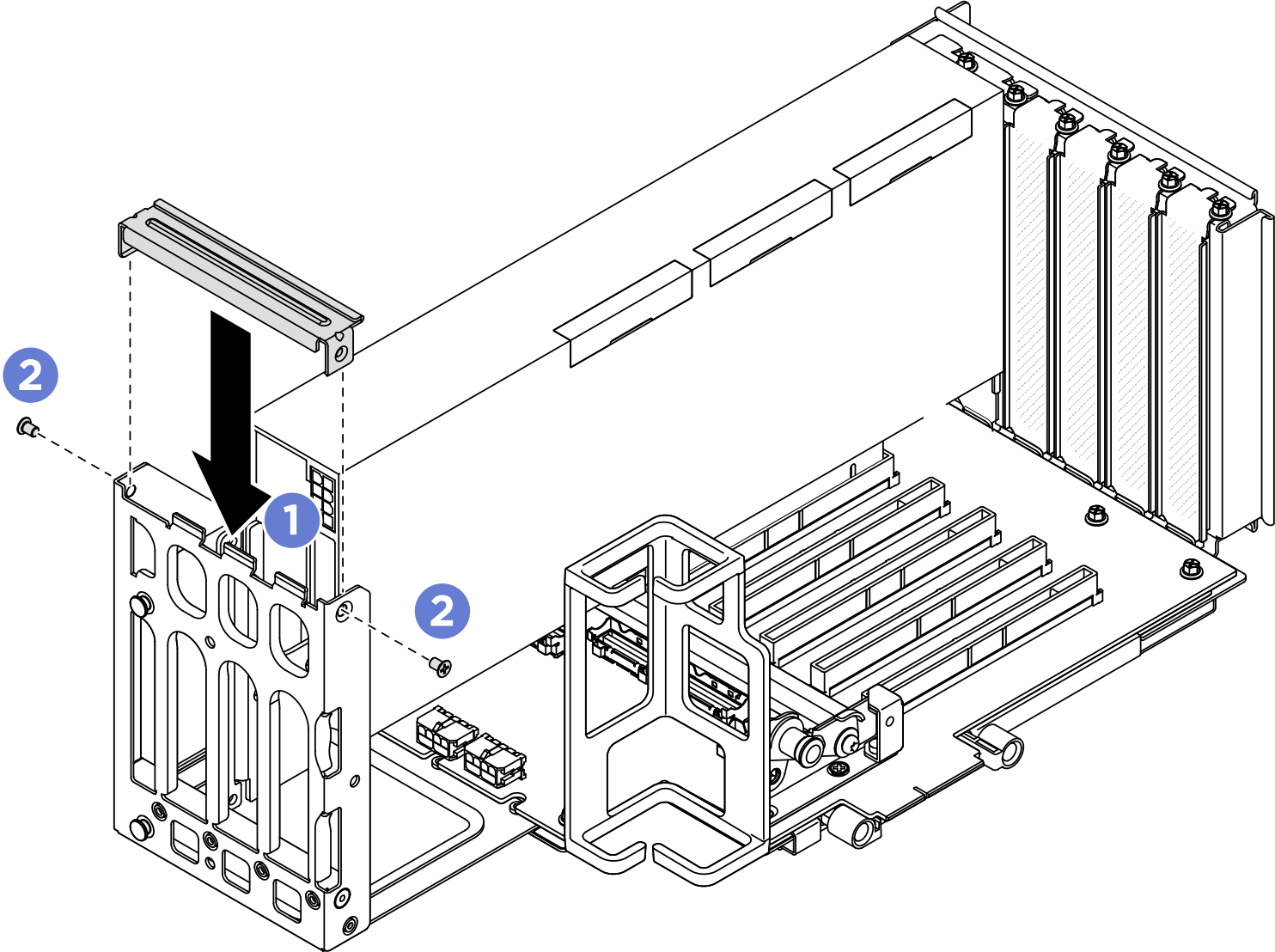

    Figure 4. Installation du cache de l’extension de carte mezzanine




    1. Installez le cache de l’extension de carte mezzanine.
    2. Fixez les vis qui fixent le cache de l’extension de la carte mezzanine.
