Установка адаптера графического процессора двойной ширины

Следуйте инструкциям в этом разделе, чтобы установить адаптер графического процессора двойной ширины.

Об этой задаче

S002
disconnect all power
ОСТОРОЖНО
Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.
Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

  • В зависимости от типа адаптер графического процессора может выглядеть немного иначе, чем на рисунках в данном разделе.

  • Следуйте дополнительным инструкциям в любой документации, входящей в комплект поставки адаптера графического процессора.

Прим.
Загрузка микропрограммы и драйвера: после замены компонента, возможно, потребуется обновить микропрограмму или драйвер.

Процедура

  1. Если в гнездо на плате-адаптере Riser PCIe была установлена заглушка, отверните фиксирующий ее винт и снимите заглушку.
  2. Если установлен кожух расширителя платы-адаптера Riser, снимите его.

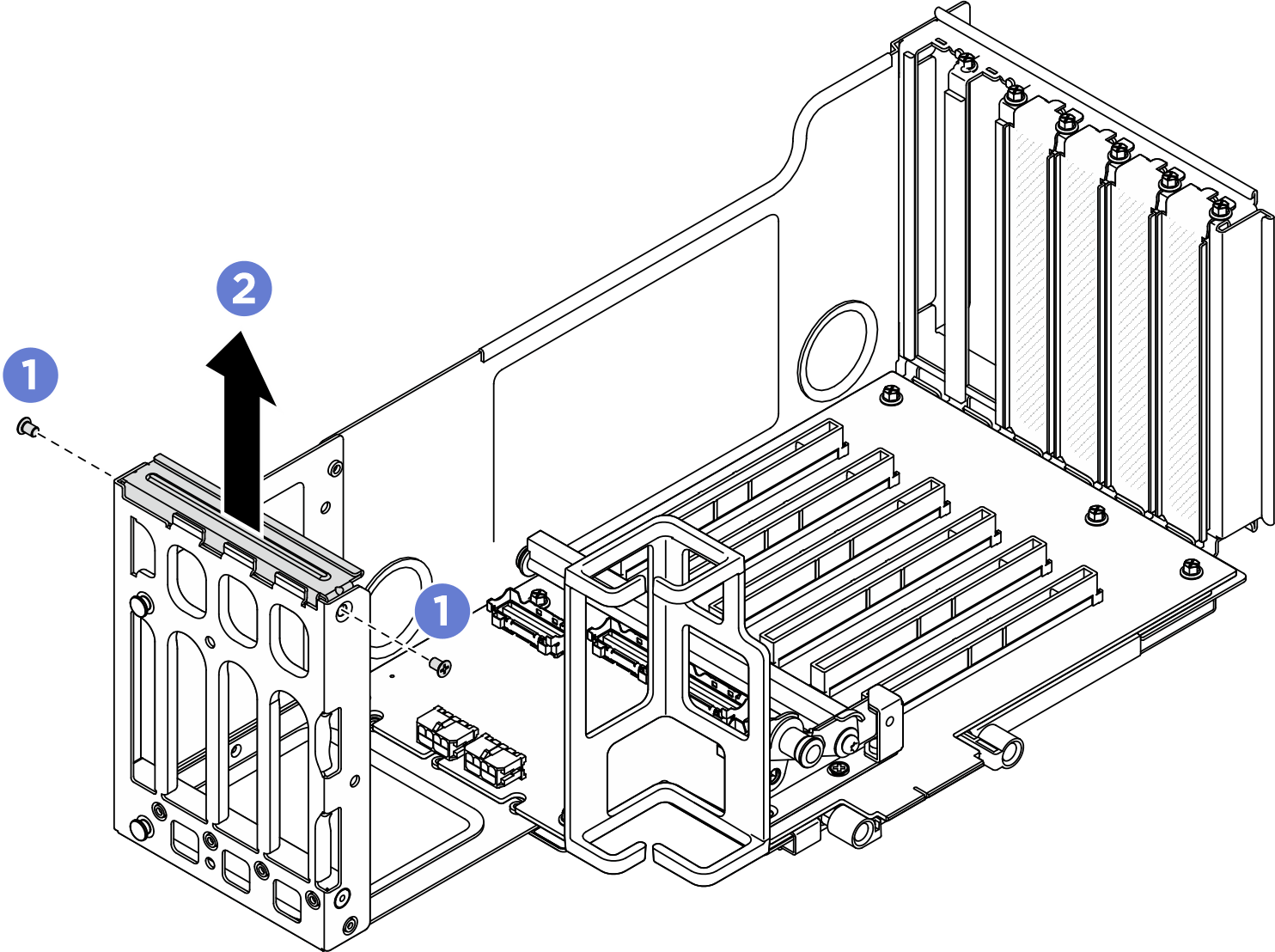

    Рис. 1. Снятие кожуха расширителя платы-адаптера Riser

    Removing riser extender cover
    1. Отверните винты, которые фиксируют кожух расширителя платы-адаптера Riser.
    2. Поднимите кожух расширителя платы-адаптера Riser с платы-адаптера Riser PCIe.
  3. Установите адаптер графического процессора.
    Прим.
    Обеспечьте соблюдение правил и последовательности установки, представленных в разделе Правила и порядок установки платы-адаптера Riser PCIe.

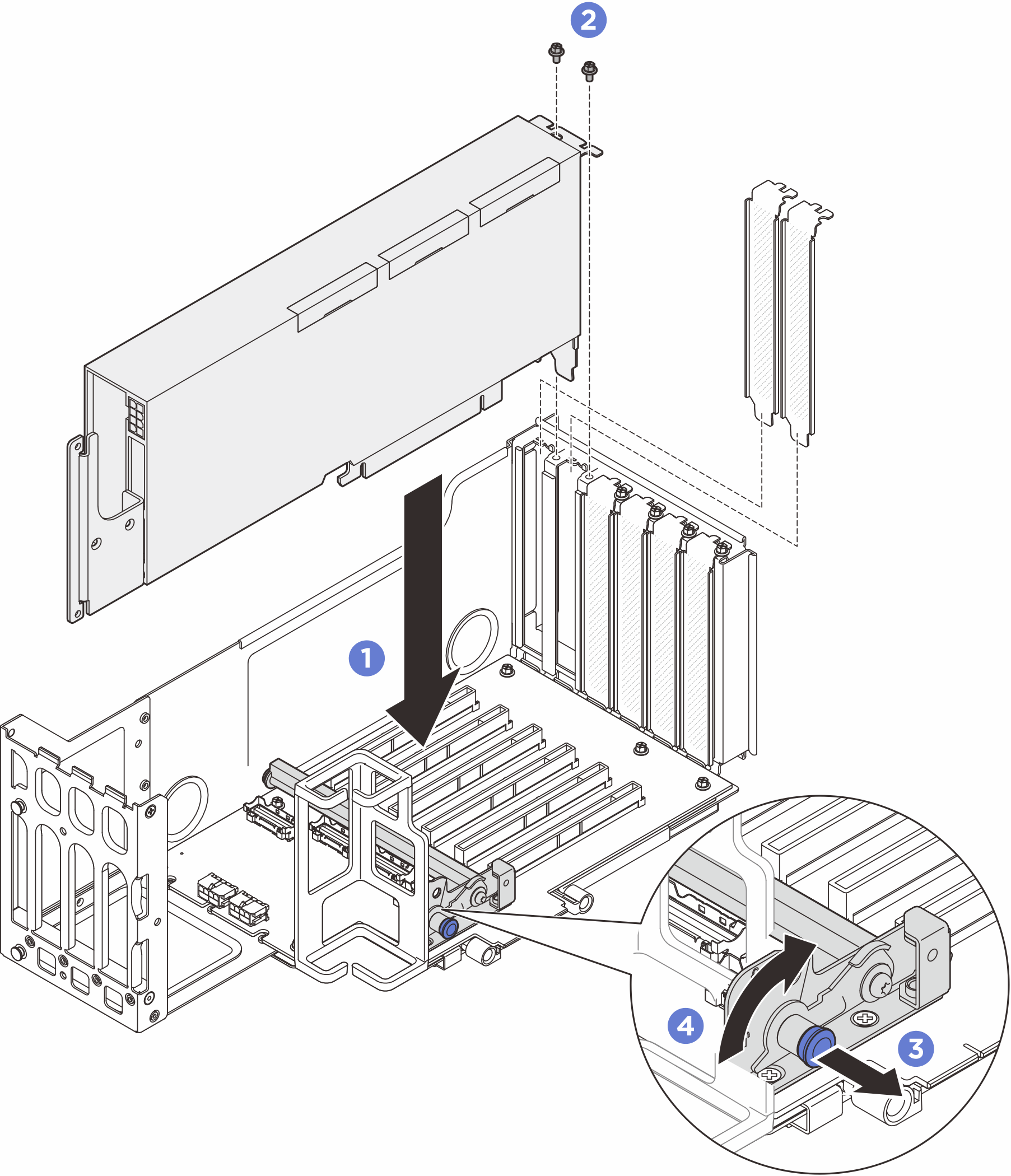

    Рис. 2. Установка адаптера графического процессора на плате-адаптере Riser PCIe

    Installing GPU adapter to PCIe riser
    1. Совместите адаптер графического процессора с разъемом на плате-адаптере Riser PCIe. Затем осторожно нажмите на адаптер графического процессора, чтобы он плотно вошел в гнездо, а его скоба зафиксировалась.
    2. Зафиксируйте адаптер графического процессора двумя винтами.
    3. Потяните за рычаг, удерживающий на месте фиксирующую защелку адаптера PCIe.
    4. Поверните фиксирующую защелку адаптера PCIe в закрытое положение.
  4. Подключите к адаптеру графического процессора и плате-адаптеру Riser PCIe кабель питания.

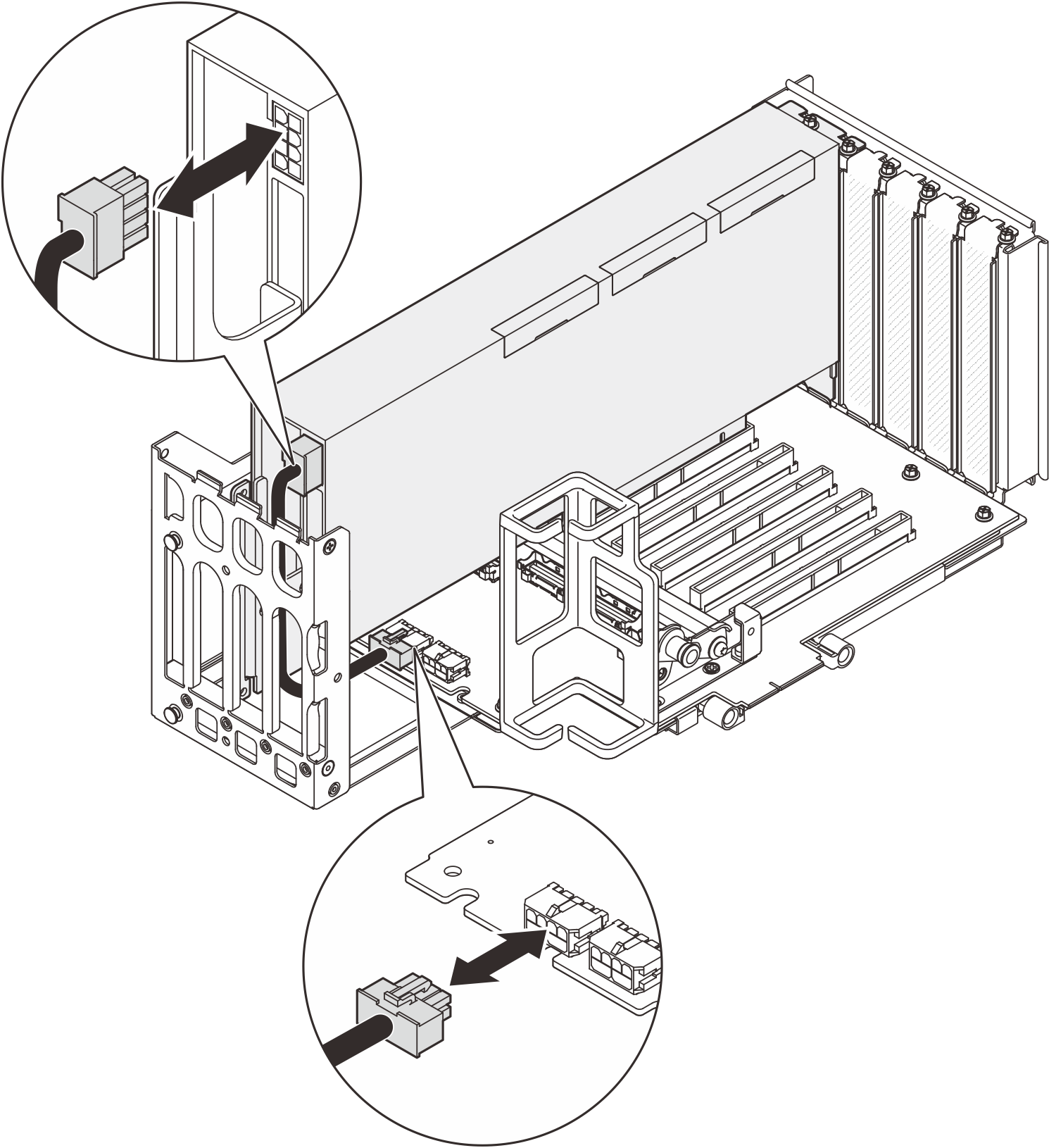

    Рис. 3. Подключение кабеля питания к адаптеру графического процессора

    Connecting power cable to GPU adapter
  5. Установите кожух расширителя платы-адаптера Riser.

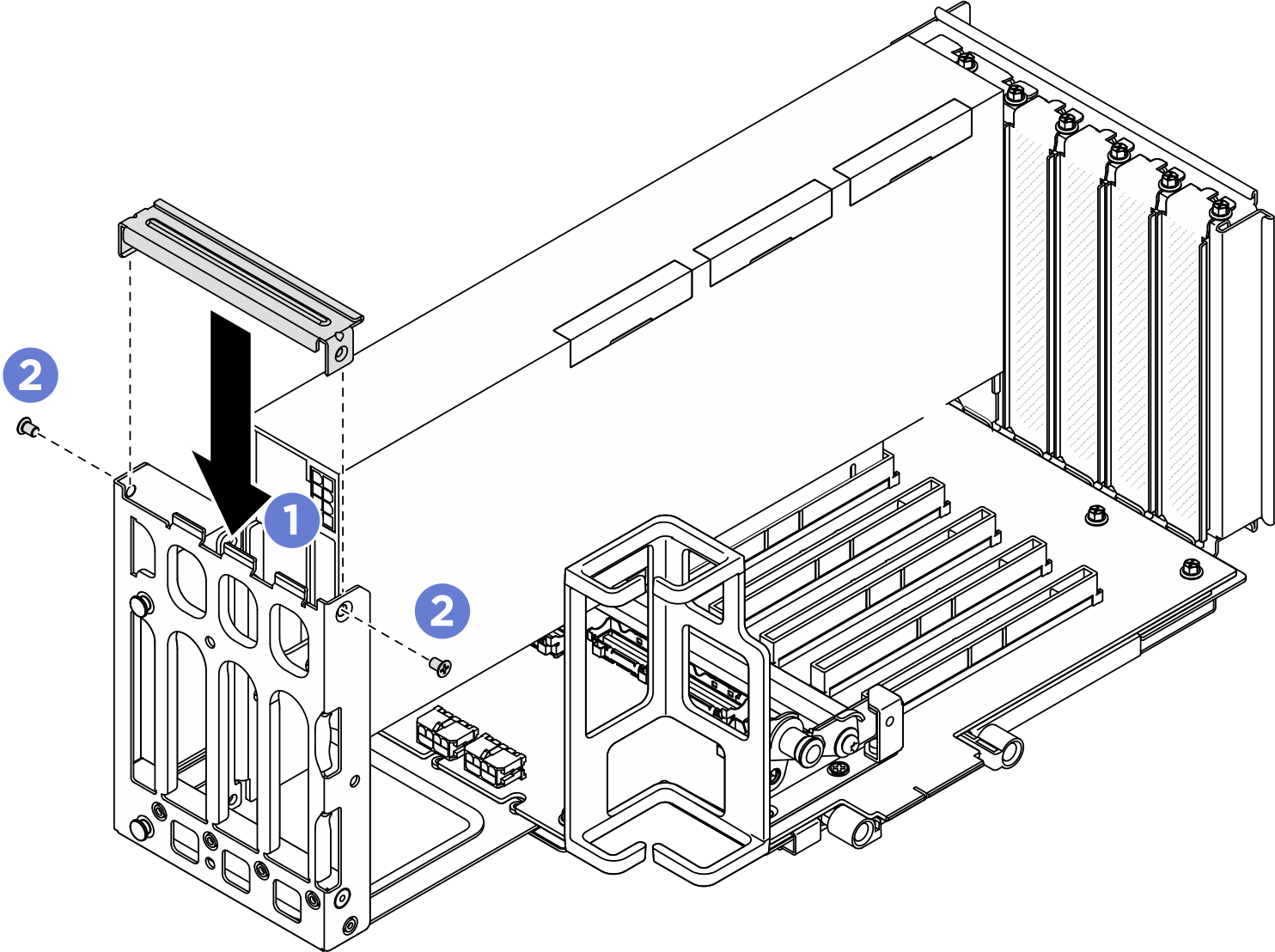

    Рис. 4. Установка кожуха расширителя платы-адаптера Riser

    Installing riser extender cover
    1. Установите кожух расширителя платы-адаптера Riser.
    2. Зафиксируйте кожух расширителя платы-адаптера Riser винтами.

После завершения

  1. Установите на место платы-адаптеры Riser PCIe. См. раздел Установка платы-адаптера PCIe Riser.

  2. Установите на место поперечную планку. См. раздел Установка поперечной планки.

  3. Установите на место задний верхний кожух. См. раздел Установка заднего верхнего кожуха.

  4. Установите на место передний верхний кожух. См. раздел Установка переднего верхнего кожуха.

  5. Завершите замену компонентов. См. раздел Завершение замены компонентов.
