ダブル・ワイド GPU アダプターの取り付け

このセクションの手順に従って、ダブル・ワイド GPU アダプターを取り付けます。

このタスクについて

S002

注意

装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。

重要

安全に作業を行うために、取り付けのガイドラインおよび安全検査のチェックリストをお読みください。
サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。
静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。
特定のタイプによっては、ご使用の GPU アダプターの外観は、このセクションにある図と若干異なる場合があります。
GPU アダプターに付属している説明書の追加説明に従ってください。

注

サポートされる GPU アダプターのリストについては、Lenovo ServerProven Web サイトを参照してください。
必ず、PCIe ライザーおよびアダプターの取り付け規則と順序でファンの取り付けの規則と順序を確認してください。
PCIe アダプターまたはシングル・ワイド GPUを取り外す方法と取り付ける方法については、PCIe ライザーおよび PCIe アダプターの交換を参照してください。

ファームウェアとドライバーのダウンロード: コンポーネントの交換後、ファームウェアやドライバーの更新が必要になる場合があります。

ご使用のサーバーでのファームウェアとドライバーの最新の更新を確認するには、ThinkSystem SR860 V4 のドライバーおよびソフトウェアのダウンロード Web サイトを参照してください。
ファームウェア更新ツールについて詳しくは、ファームウェアの更新を参照してください。

手順

PCIe ライザーのスロットにフィラーが取り付けられている場合は、それを固定しているねじを取り外し、フィラーを取り外します。
ライザー・エクステンダー・カバーが取り付けられている場合は、取り外します。

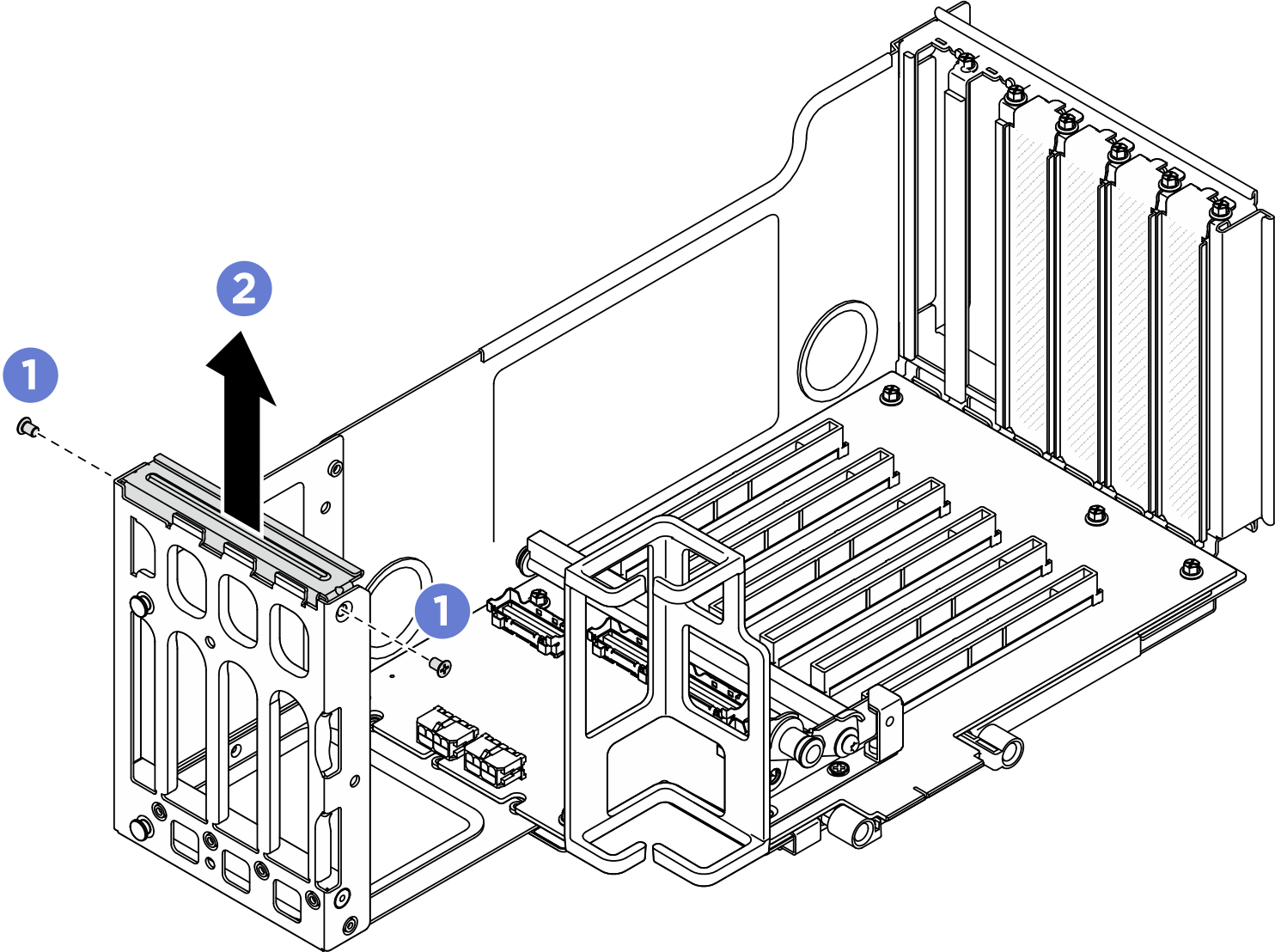

図 1. ライザー・エクステンダー・カバーの取り外し
1. ライザー・エクステンダー・カバーを固定しているのねじを取り外します。
2. ライザー・エクステンダー・カバーを持ち上げ、PCIe ライザーから取り外します。
GPU アダプターを取り付けます。
注
必ず、PCIe ライザーおよびアダプターの取り付け規則と順序でファンの取り付けの規則と順序を確認してください。

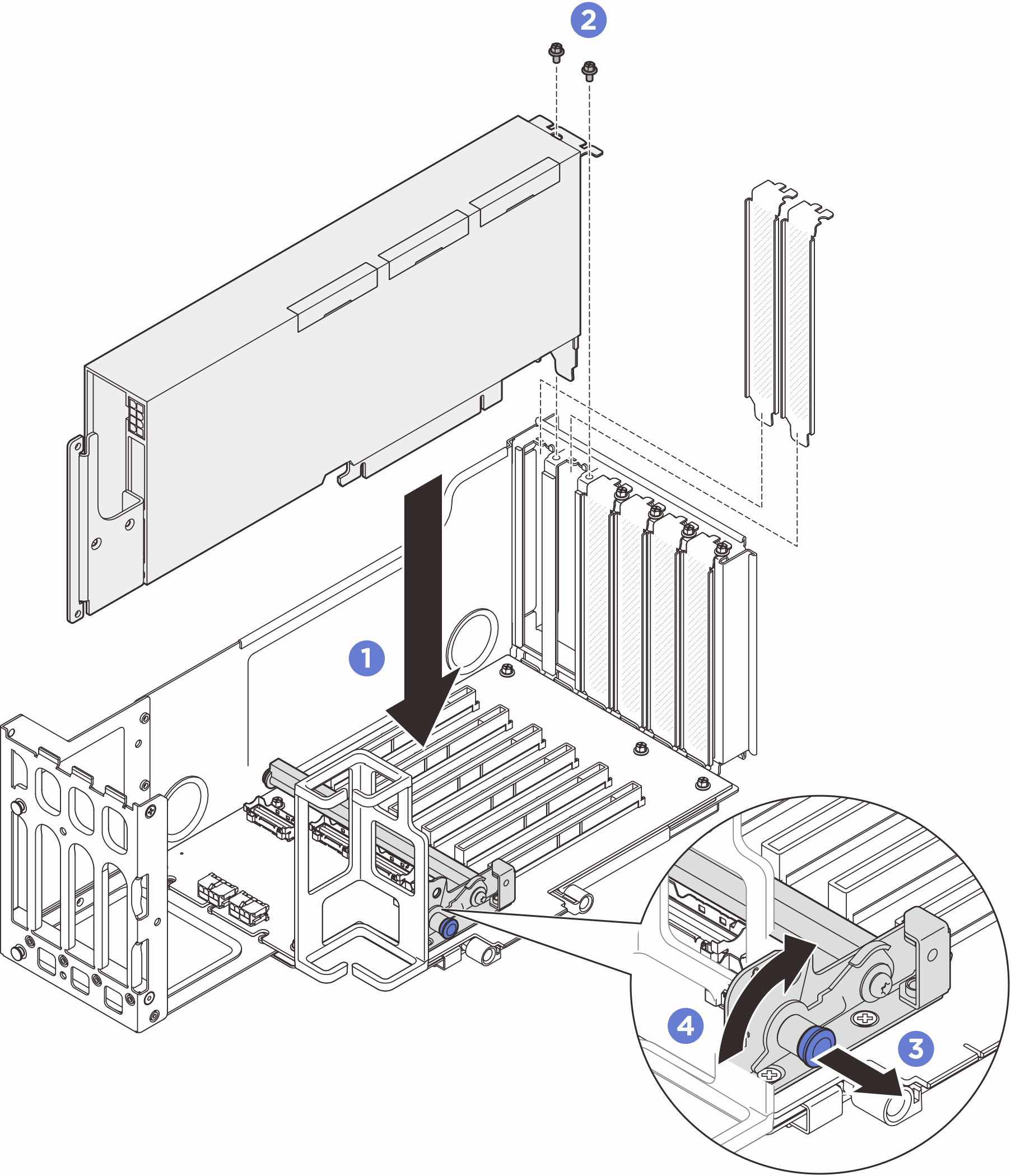

図 2. GPU アダプターの PCIe ライザーへの取り付け
1. GPU アダプターを PCIe ライザー上のコネクターと位置合わせします。次に、完全に装着され、ブラケットも固定されるまでGPU アダプターをスロットにまっすぐ慎重に押し込みます。
2. GPU アダプターを 2 本のねじで固定します。
3. PCIe アダプター保持具を固定しているプランジャーを引きます。
4. PCIe アダプター保持具をロック位置で閉じます。
電源ケーブルを GPU アダプターおよび PCIe ライザーに接続します。

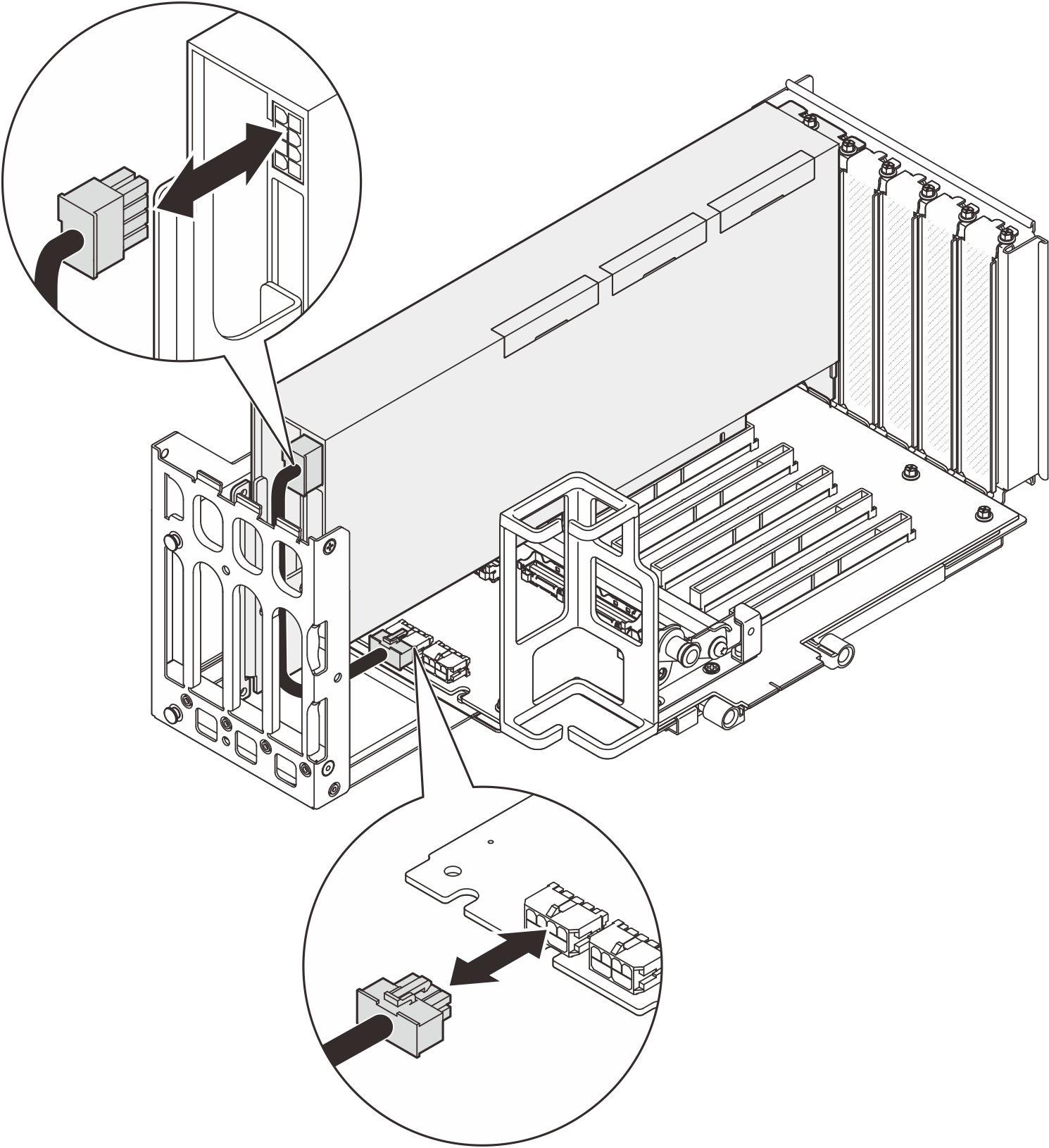

図 3. 電源ケーブルを GPU アダプターに接続する
ライザー・エクステンダー・カバーを取り付けます。

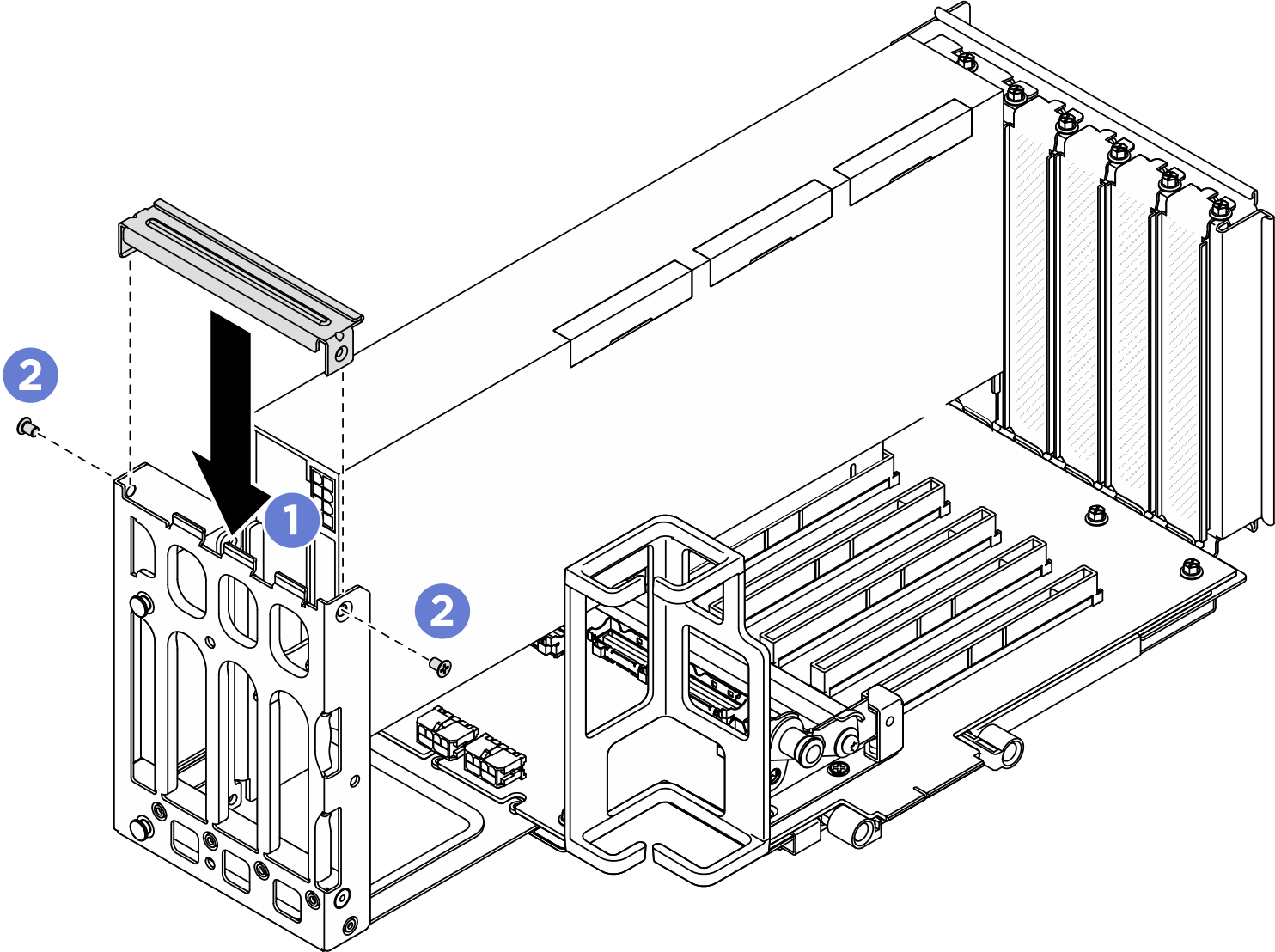

図 4. ライザー・エクステンダー・カバーの取り付け
1. ライザー・エクステンダー・カバーを取り付けます。
2. ねじを取り付けてライザー・エクステンダー・カバーを固定します。

完了したら

PCIe ライザーを再取り付けします。PCIe ライザーの取り付けを参照してください。
クロス・バーを再び取り付けます。クロス・バーの取り付けを参照してください。
背面トップ・カバーを再び取り付けます。背面トップ・カバーの取り付けを参照してください。
前面トップ・カバーを再び取り付けます。前面トップ・カバーの取り付けを参照してください。
部品交換を完了します。部品交換の完了を参照してください。
