Instalar um adaptador de GPU de largura dupla

Siga as instruções nesta seção para instalar um adaptador de GPU de largura dupla.

Sobre esta tarefa

S002

CUIDADO

O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.

Procedimento

1. Se um preenchimento tiver sido instalado no slot na placa riser PCIe, remova o parafuso que o prende e remova o preenchimento.
2. Se uma tampa do extensor da placa riser estiver instalada, remova-a.

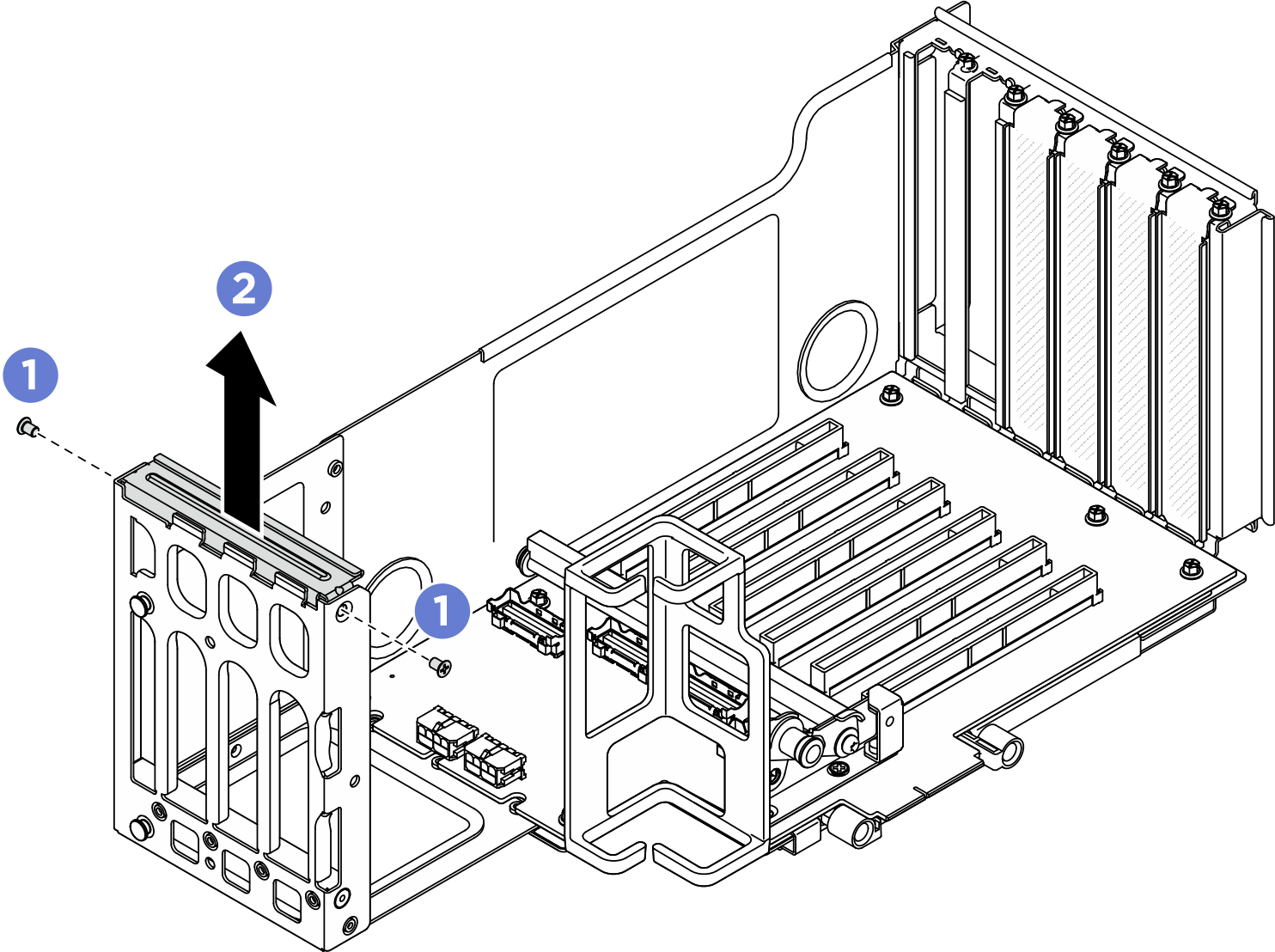

   Figura 1. Removendo a tampa do extensor da placa riser




   1. Remova os parafusos que prendem a tampa do extensor da placa riser.
   2. Retire a tampa do extensor da placa riser PCIe.
3. Instale o adaptador GPU.
   Nota

   Siga as regras de instalação e a ordem sequencial em Regras e ordem de instalação da placa riser e do adaptador PCIe.

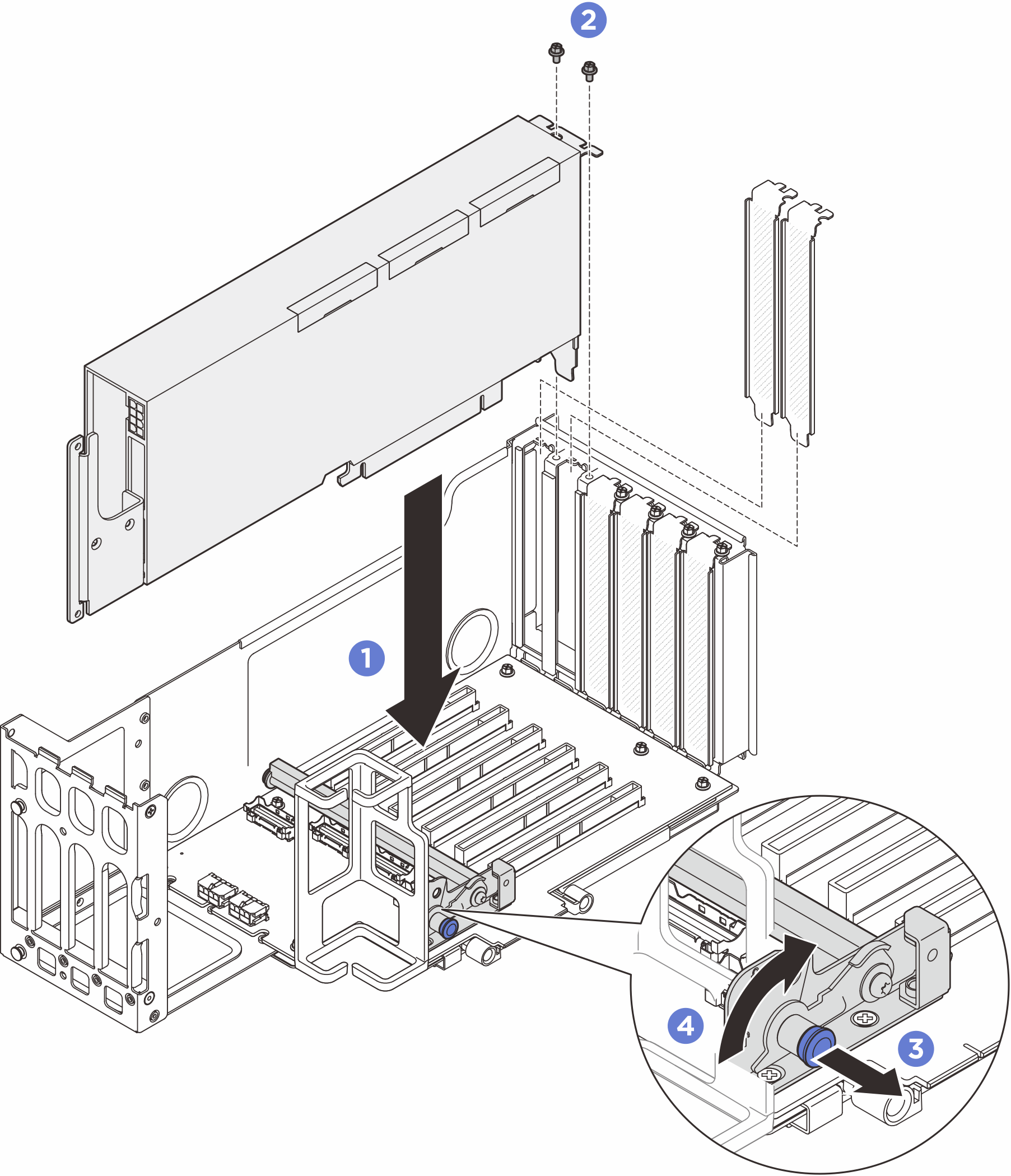

   Figura 2. Instalando o adaptador de GPU na placa riser PCIe




   1. Alinhe o adaptador de GPU com o conector na placa riser PCIe. Em seguida, pressione o adaptador de GPU com cuidado diretamente no slot até encaixá-lo firmemente e prender o suporte.
   2. Fixe o adaptador de GPU com dois parafusos.
   3. Puxe o êmbolo que prende o retentor do adaptador PCIe.
   4. Feche o retentor do adaptador PCIe na posição travada.
4. Conecte o cabo de alimentação ao adaptador de GPU e à placa riser PCIe.

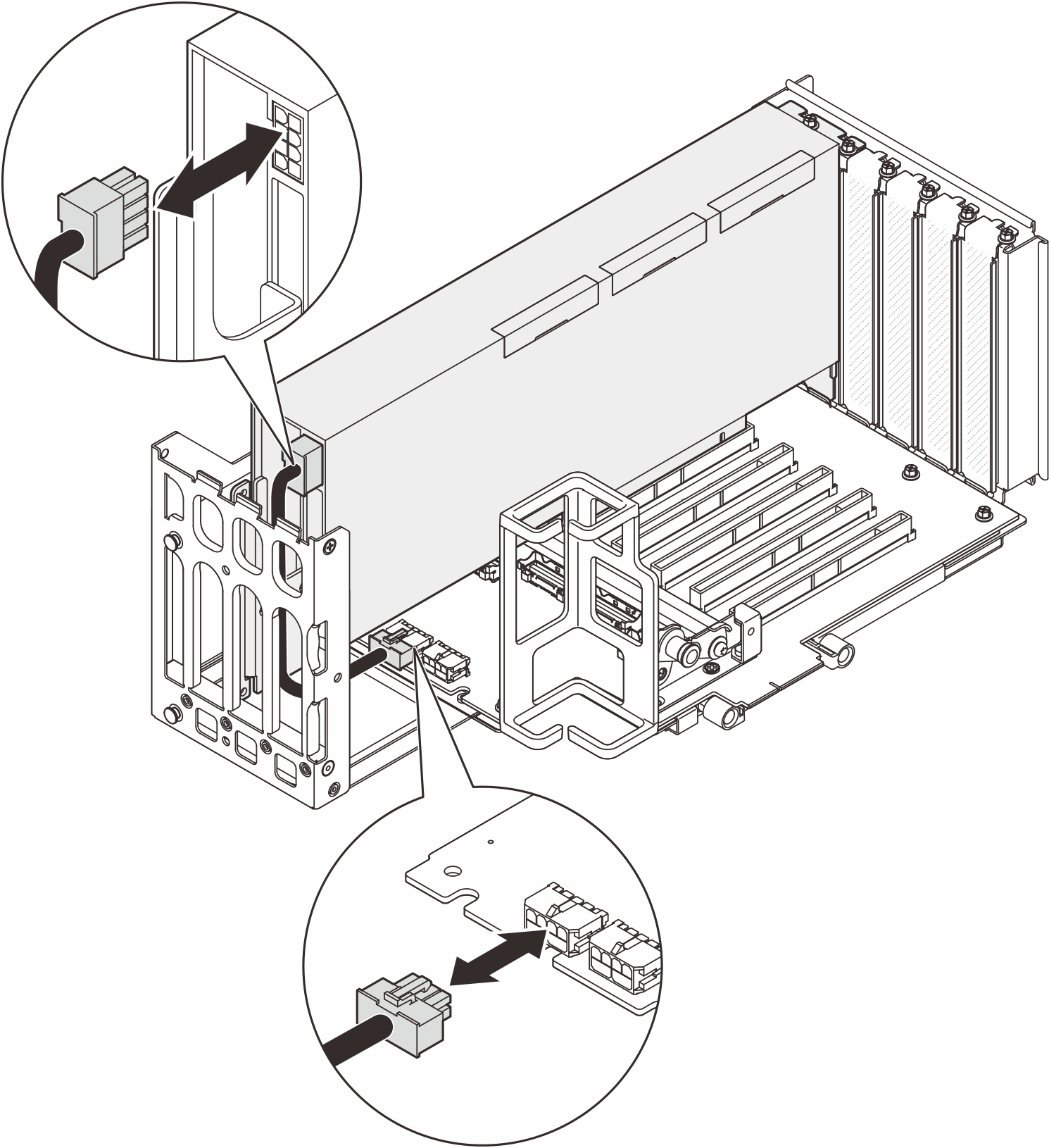

   Figura 3. Conectando o cabo de alimentação ao adaptador de GPU




5. Instale a tampa do extensor da placa riser.

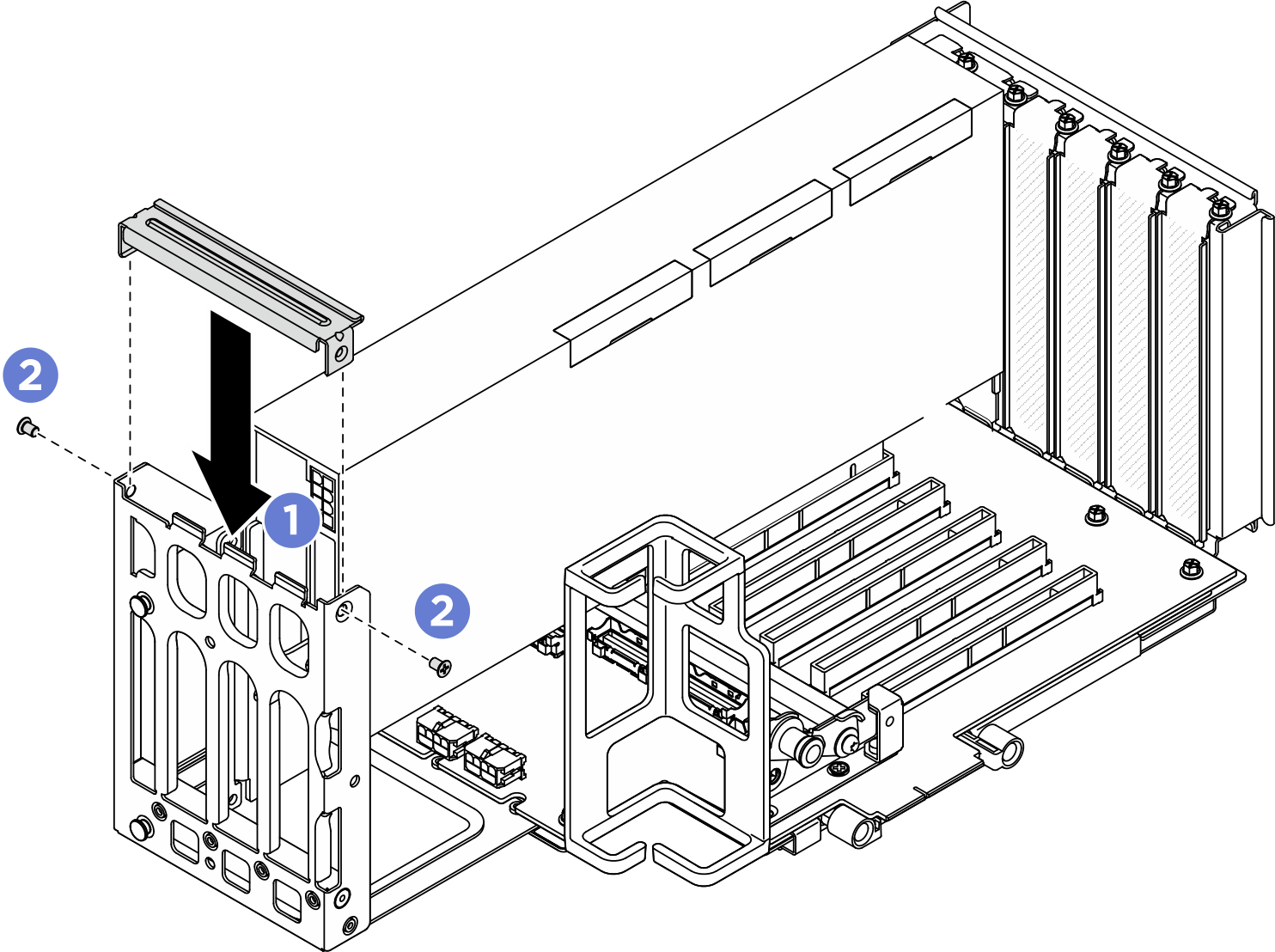

   Figura 4. Instalando a tampa do extensor da placa riser




   1. Instale a tampa do extensor da placa riser.
   2. Instale os parafusos para fixar a tampa do extensor da placa riser.
