安装电源模块支架（CRPS）

按照本节中的说明安装电源模块支架（CRPS）。

关于本任务

注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

  • 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

注
电源模块支架仅适用于配备 CRPS 电源模块的型号。

过程

  1. 对齐电源模块支架并将其安装到电源模块插槽中。
    图 1. 安装电源模块支架

    Installing power supply bracket
  2. 固定电源模块支架。

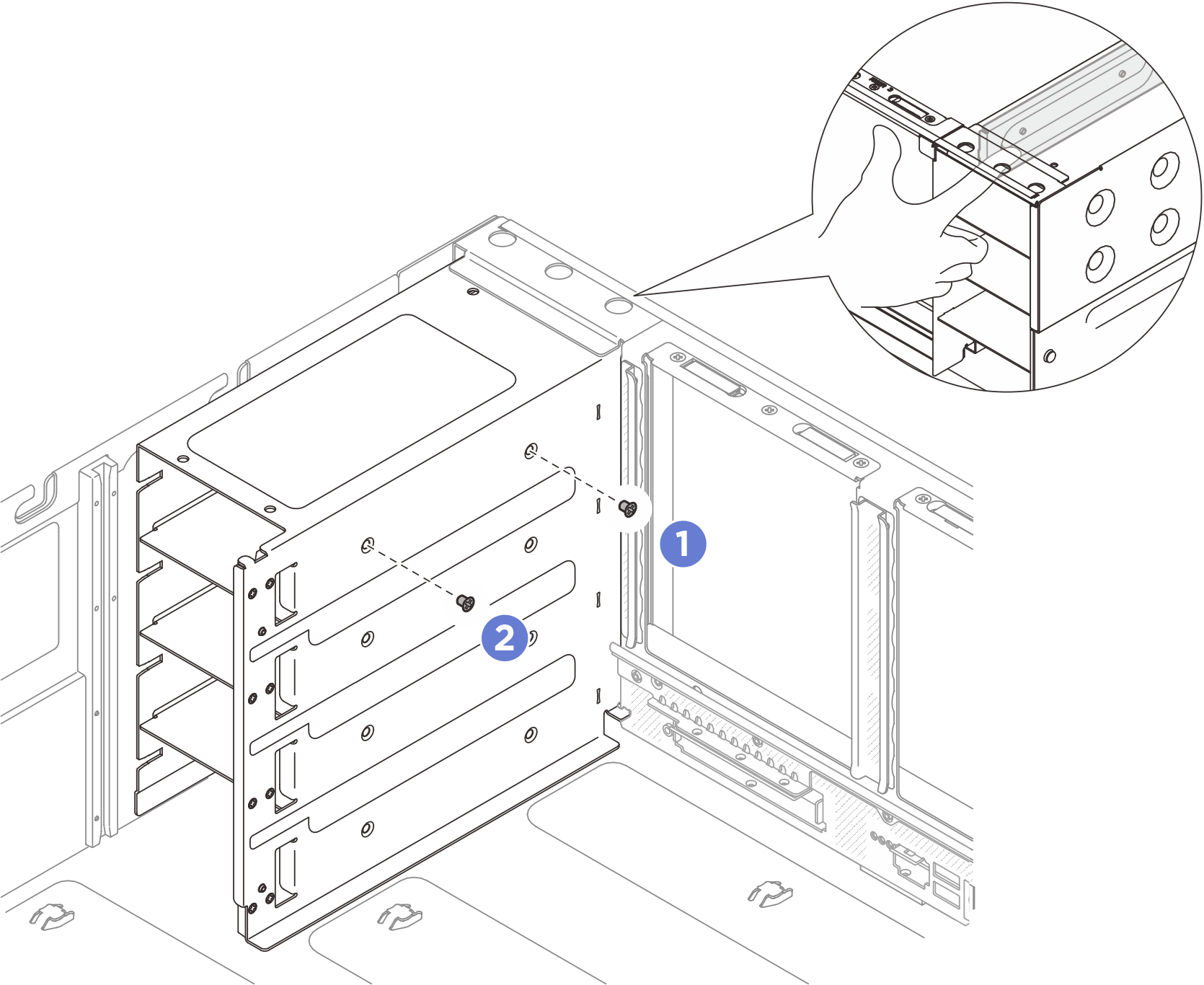

    图 2. 固定电源模块支架

    Securing power supply bracket
    注
    安装或卸下两颗螺钉时，使电源模块支架保持不动。
    1. 安装外侧螺钉。
    2. 安装内侧螺钉。

完成之后

  1. 如果已卸下 PCIe 转接件，请将其重新装上。请参阅安装 PCIe 转接件。

  2. 装回配电板。请参阅安装配电板。

  3. 装回后顶盖。请参阅安装后顶盖。

  4. 装回前顶盖。请参阅安装前顶盖。

  5. 装回电源模块单元。请参阅安装电源模块单元。

  6. 完成部件更换。请参阅完成部件更换。
