安裝電源供應器托架 (CRPS)

請依照本節中的指示安裝電源供應器托架 (CRPS)。

關於此作業

小心
  • 閱讀安裝準則安全檢驗核對清單,確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源,並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源

  • 將靜電敏感元件保存在防靜電保護袋中,直到安裝時才取出,且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統,以避免暴露於靜電之中,否則可能導致系統停止運轉和資料遺失。

電源供應器托架僅適用於配置了 CRPS 電源供應器的型號。

程序

  1. 對齊電源供應器托架並將其安裝到電源供應器機槽中。

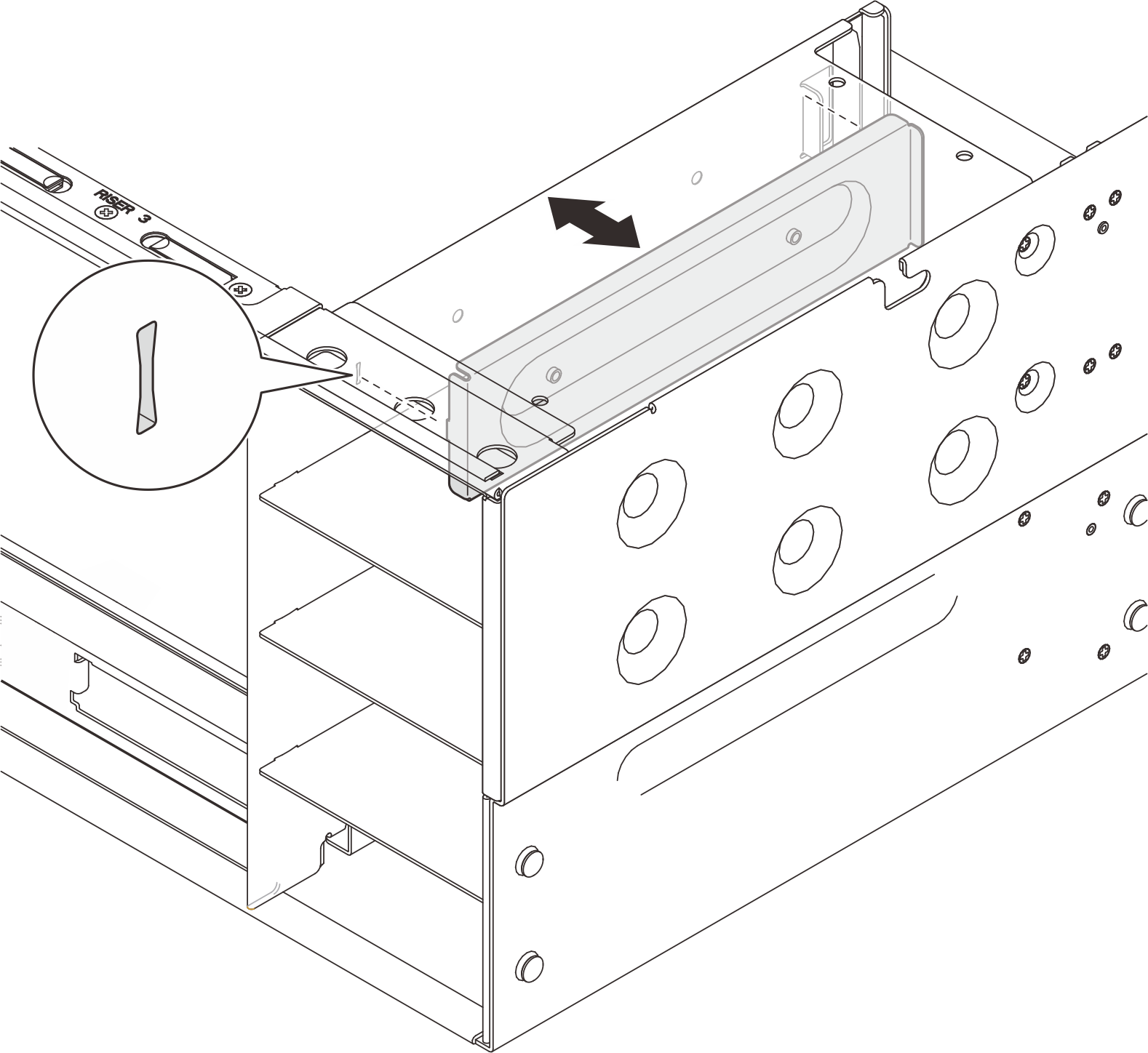

    圖 1. 安裝電源供應器托架

    Installing power supply bracket
  2. 固定電源供應器托架。

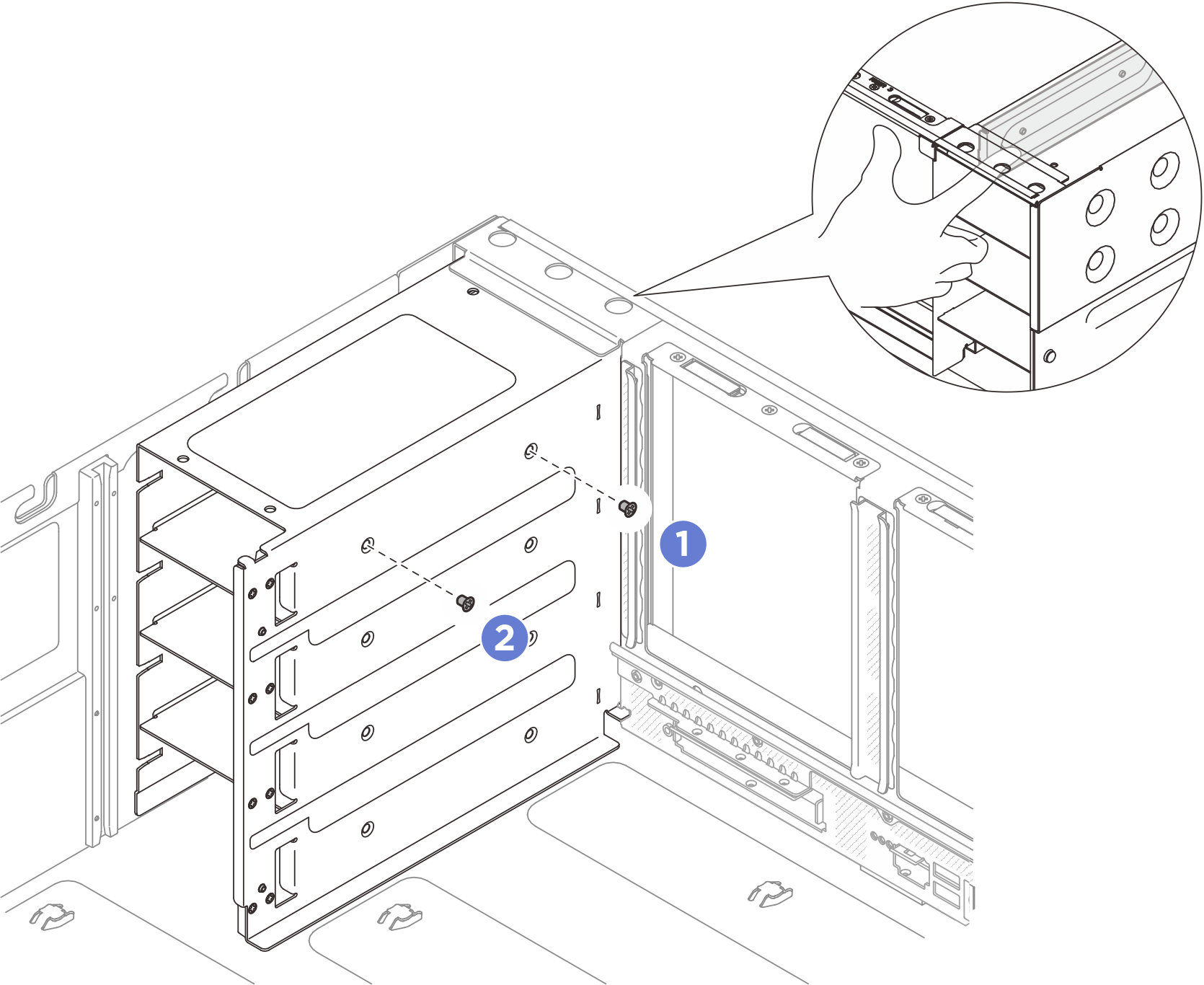

    圖 2. 固定電源供應器托架

    Securing power supply bracket
    在安裝或卸下螺絲時,請固定住電源供應器托架。
    1. 安裝外螺絲。
    2. 安裝內螺絲。

在您完成之後

  1. 如果您已卸下 PCIe 擴充卡,請重新安裝它。請參閱安裝 PCIe 擴充卡

  2. 重新安裝電源配送板。請參閱安裝電源配送板

  3. 重新安裝後方上蓋。請參閱安裝後方上蓋

  4. 重新安裝前方上蓋。請參閱安裝前方上蓋

  5. 重新安裝電源供應器。請參閱安裝電源供應器

  6. 完成零件更換。請參閱完成零件更換
