Installation d’un support d’alimentation (CRPS)

Suivez les instructions de la présente section pour installer un support d’alimentation (CRPS).

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Remarque
Un support de bloc d’alimentation est disponible uniquement sur les modèles configurés avec des blocs d’alimentation CRPS.

Procédure

  1. Alignez et installez le support du bloc d’alimentation dans la baie du bloc d’alimentation.

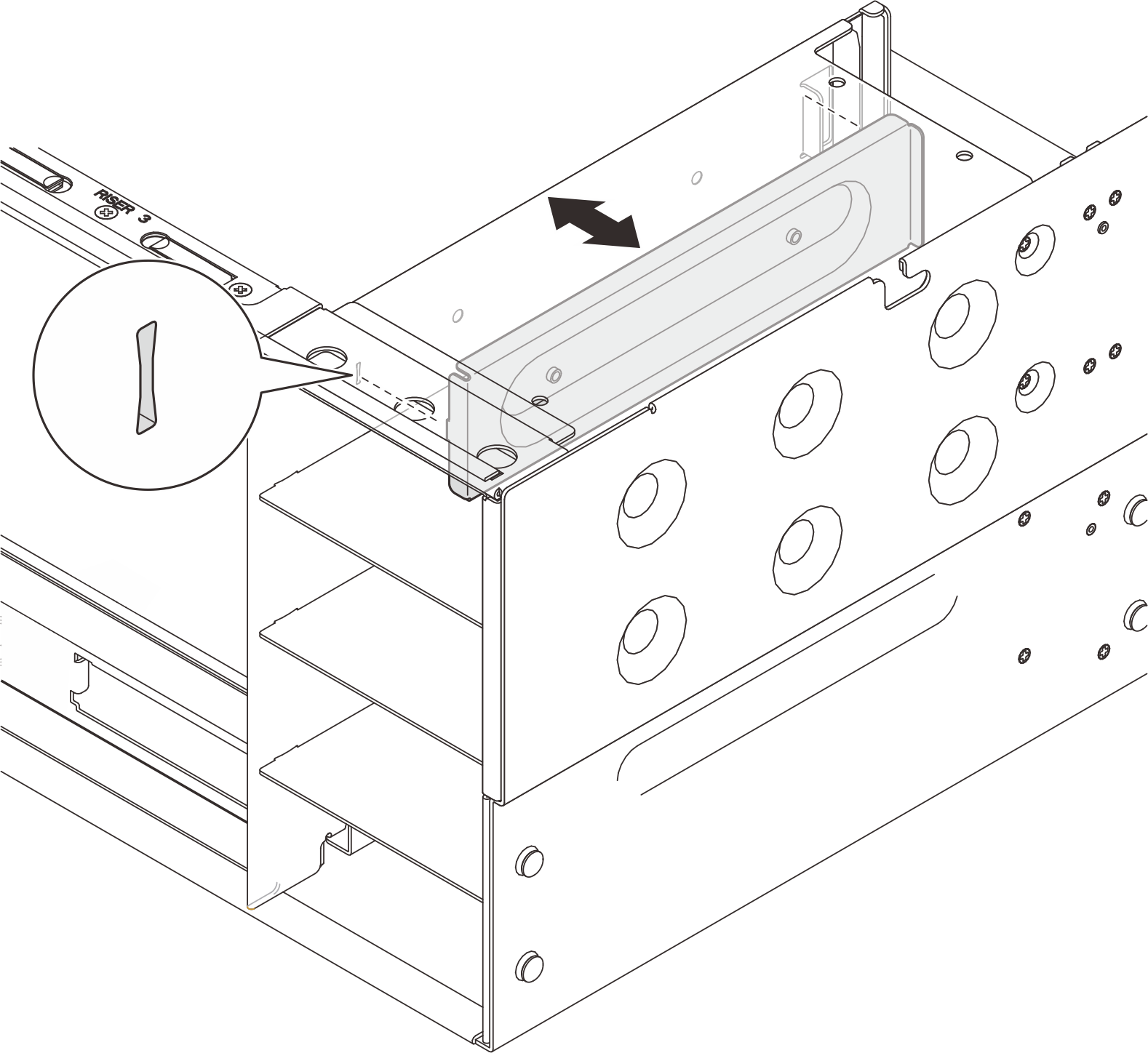

    Figure 1. Installation d’un support d’alimentation

    Installing power supply bracket
  2. Fixez le support d’alimentation.

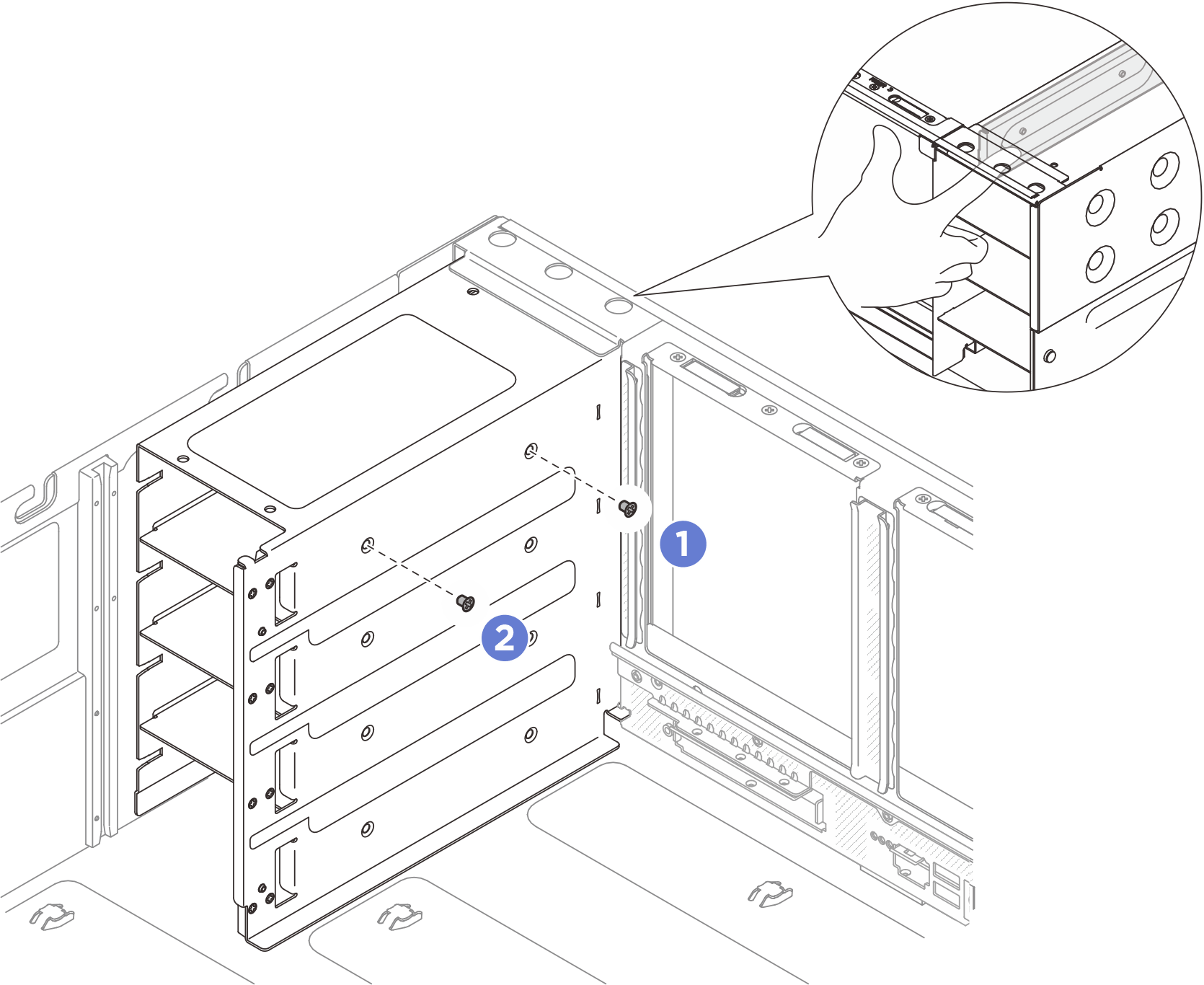

    Figure 2. Fixation du support d’alimentation

    Securing power supply bracket
    Remarque
    Maintenez le support d’alimentation en place lors de l’installation ou du retrait des vis.
    1. Installez la vis externe.
    2. Installez la vis interne.

Après avoir terminé

  1. Si vous l’aviez retirée, réinstallez la carte mezzanine PCIe. Voir Installation de la carte mezzanine PCIe.

  2. Réinstallez le tableau de distribution. Voir Installation du tableau de distribution.

  3. Réinstallez le carter supérieur arrière. Pour plus d'informations, voir Installation du carter supérieur arrière.

  4. Réinstallez le carter supérieur avant. Pour plus d'informations, voir Installation du carter supérieur avant.

  5. Réinstallez les unités d’alimentation. Pour plus d'informations, voir Installation d’un bloc d’alimentation.

  6. Terminez de remplacer les composants. Voir Fin du remplacement des composants.
