전원 공급 장치 브래킷(CRPS) 설치

이 섹션의 지침에 따라 전원 공급 장치 브래킷(CRPS)을 설치하십시오.

이 작업 정보

주의

  • 설치 지침 및 안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.

  • 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

  • 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

주
전원 공급 장치 브래킷은 CRPS 전원 공급 장치로 구성된 모델에만 사용할 수 있습니다.

절차

  1. 전원 공급 장치 브래킷을 전원 공급 장치 베이에 맞춰 설치하십시오.
    그림 1. 전원 공급 장치 브래킷 설치

    Installing power supply bracket
  2. 전원 공급 장치 브래킷을 고정하십시오.

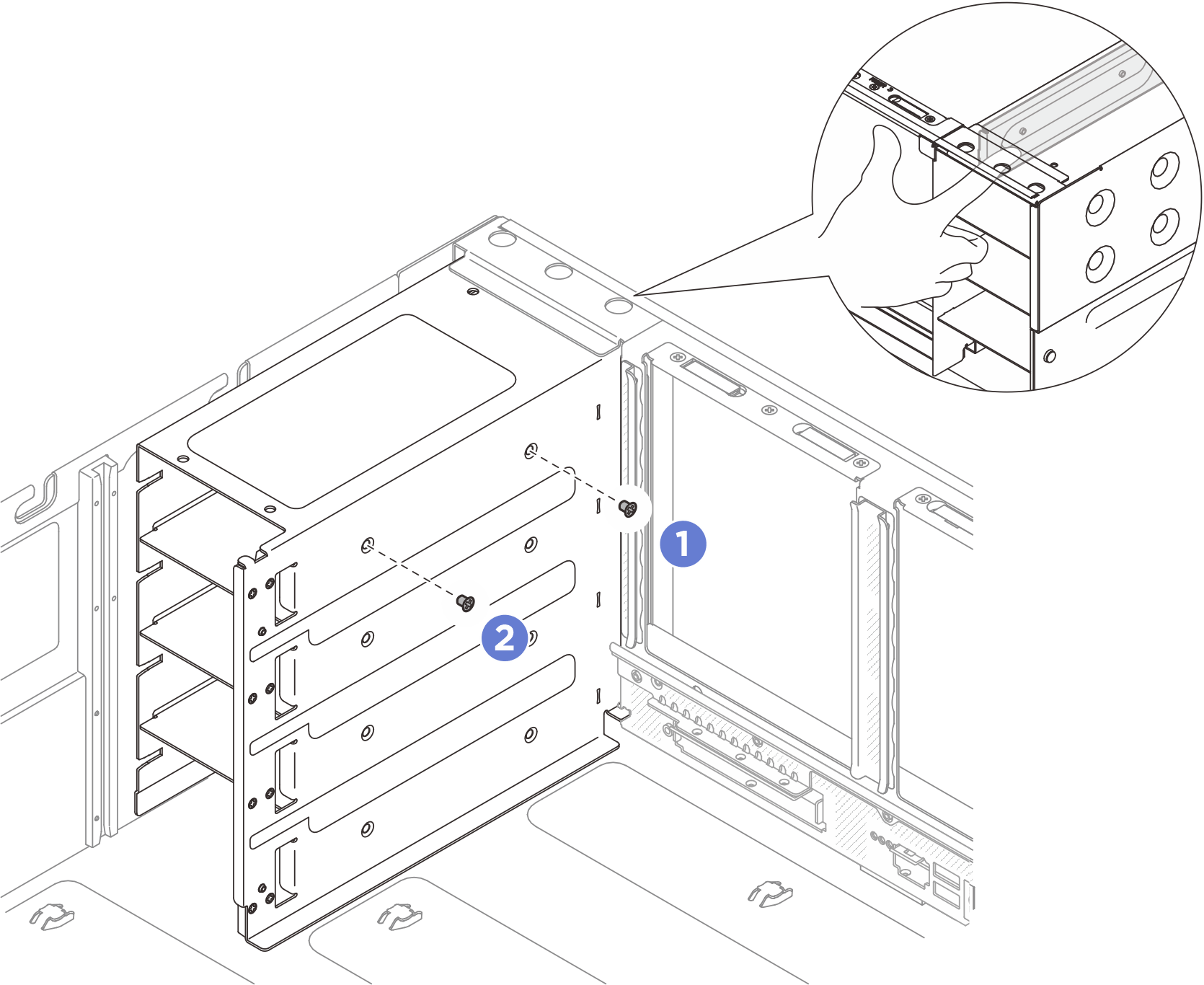

    그림 2. 전원 공급 장치 브래킷 고정

    Securing power supply bracket
    주
    나사를 설치 또는 제거하는 동안 전원 공급 장치 브래킷을 제자리에 유지하십시오.
    1. 바깥쪽 나사를 설치하십시오.
    2. 안쪽 나사를 설치하십시오.

완료한 후

  1. PCIe 라이저를 제거한 경우 다시 설치하십시오. PCIe 라이저 설치의 내용을 참조하십시오.

  2. 전원 분배 보드를 다시 설치합니다. 전원 분배 보드 설치의 내용을 참조하십시오.

  3. 뒤쪽 윗면 덮개를 다시 설치하십시오. 뒷면 윗면 덮개 설치의 내용을 참조하십시오.

  4. 앞쪽 윗면 덮개를 다시 설치하십시오. 앞면 윗면 덮개 설치의 내용을 참조하십시오.

  5. 전원 공급 장치를 다시 설치하십시오. 전원 공급 장치 설치의 내용을 참조하십시오.

  6. 부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.
