Instalar um suporte (CRPS) da fonte de alimentação

Siga as instruções nesta seção para instalar um suporte de fonte de alimentação (CRPS).

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Nota
Um suporte de fonte de alimentação está disponível apenas em modelos configurados com fontes de alimentação CRPS.

Procedimento

  1. Alinhe e instale o suporte da fonte de alimentação no compartimento da fonte de alimentação.
    Figura 1. Instalando um suporte de fonte de alimentação

    Installing power supply bracket
  2. Prenda o suporte da fonte de alimentação.

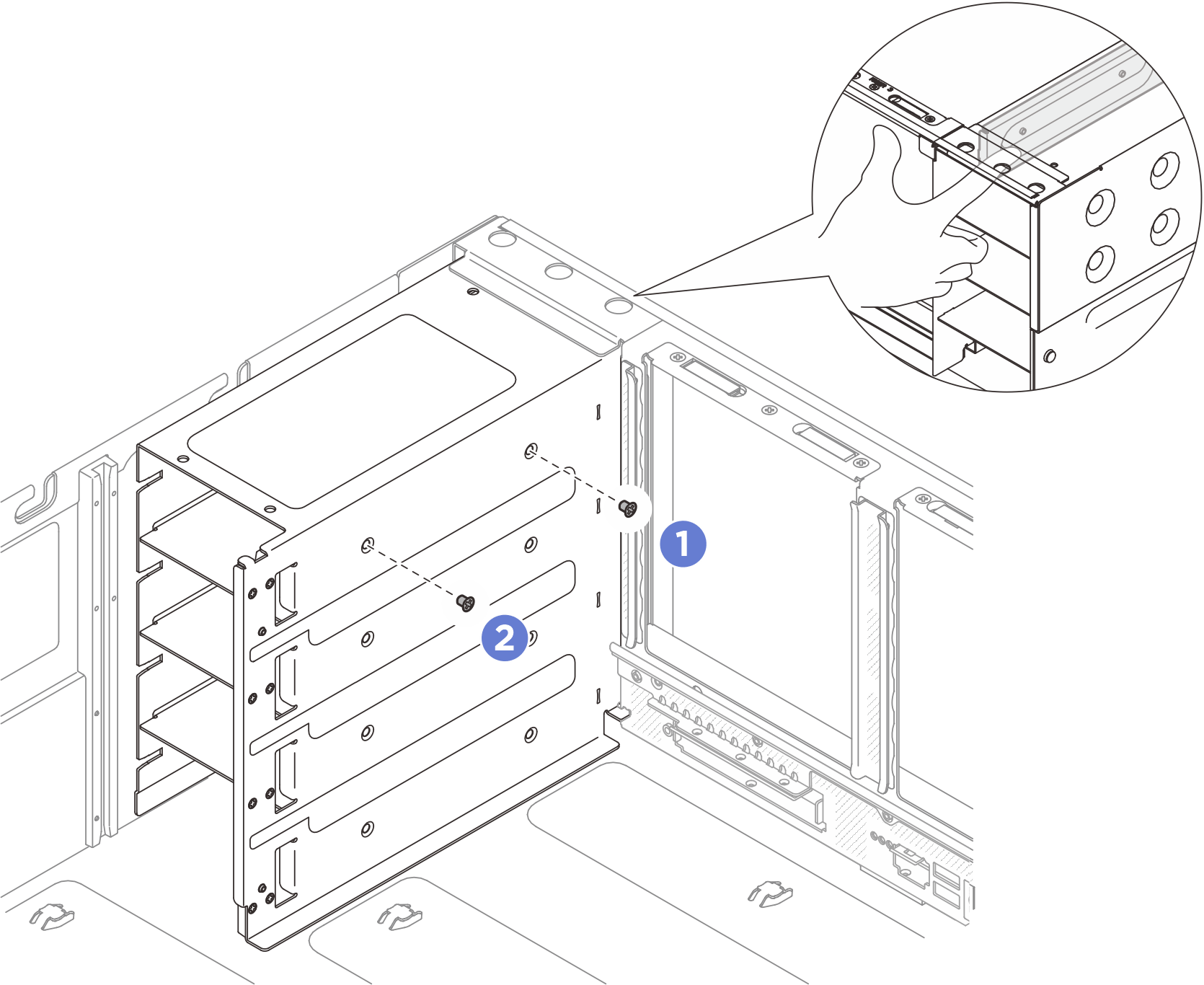

    Figura 2. Prendendo o suporte da fonte de alimentação

    Securing power supply bracket
    Nota
    Segure o suporte da fonte de alimentação no lugar ao instalar ou remover os parafusos.
    1. Instale o parafuso externo.
    2. Instale o parafuso interno.

Depois de concluir

  1. Reinstale a placa riser PCIe se você a tiver removido. Consulte Instalar a placa riser PCIe.

  2. Reinstale a placa de distribuição de energia. Consulte Instalar a placa de distribuição de energia.

  3. Reinstale a tampa superior traseira. Consulte Instalar a tampa superior traseira.

  4. Reinstale a tampa superior frontal. Consulte Instalar a tampa superior frontal.

  5. Reinstale as unidades de fonte de alimentação. Consulte Instalar uma unidade da fonte de alimentação.

  6. Conclua a substituição de peças. Consulte Concluir a substituição de peças.
