パワー・サプライ・ブラケット (CRPS) の取り付け

このセクションの手順に従って、パワー・サプライ・ブラケット (CRPS) を取り付けます。

このタスクについて

重要

  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

注
パワー・サプライ・ブラケットは、CRPS パワー・サプライで構成されたモデルでのみ使用できます。

手順

  1. パワー・サプライ・ブラケットを位置合わせして、パワー・サプライ・ベイに取り付けます。
    図 1. パワー・サプライ・ブラケットの取り付け

    Installing power supply bracket
  2. パワー・サプライ・ブラケットを固定します。

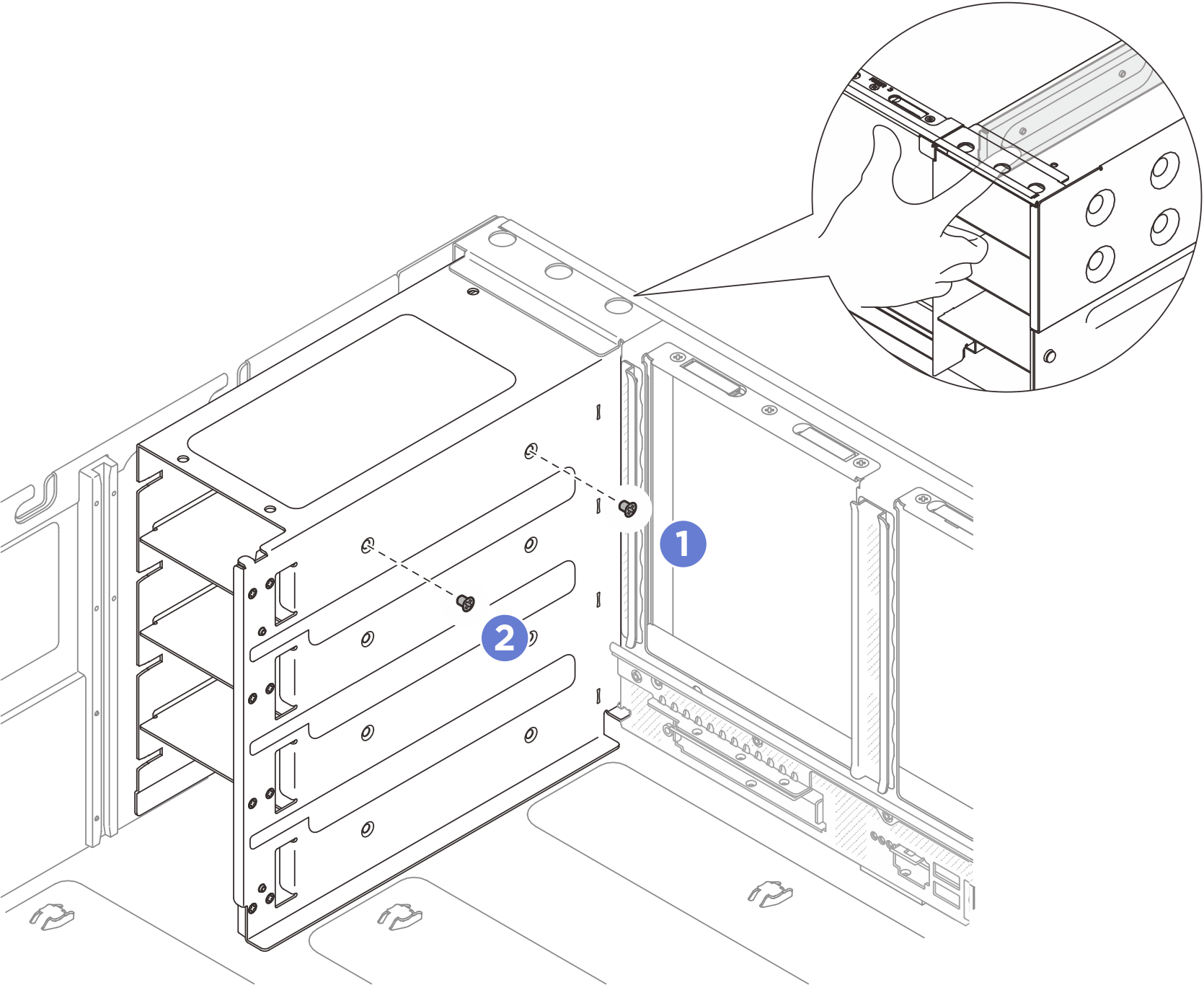

    図 2. パワー・サプライ・ブラケットの固定

    Securing power supply bracket
    注
    ねじの取り付けまたは取り外し中は、パワー・サプライ・ブラケットを所定の位置に保持します。
    1. 外側ねじを取り付けます。
    2. 内側ねじを取り付けます。

完了したら

  1. PCIe ライザーを取り外した場合は、再度取り付けます。PCIe ライザーの取り付けを参照してください。

  2. 分電盤を再度取り付けます。分電盤の取り付け を参照してください。

  3. 背面トップ・カバーを再び取り付けます。背面トップ・カバーの取り付けを参照してください。

  4. 前面トップ・カバーを再び取り付けます。前面トップ・カバーの取り付けを参照してください。

  5. パワー・サプライ・ユニットを再取り付けします。パワー・サプライ・ユニットの取り付けを参照してください。

  6. 部品交換を完了します。部品交換の完了を参照してください。
