ติดตั้งโครงยึดแหล่งจ่ายไฟ (CRPS)
ทำตามคำแนะนำในหัวข้อนี้เพื่อติดตั้งโครงยึดแหล่งจ่ายไฟ (CRPS)
เกี่ยวกับงานนี้
อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์
ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ
ขั้นตอน

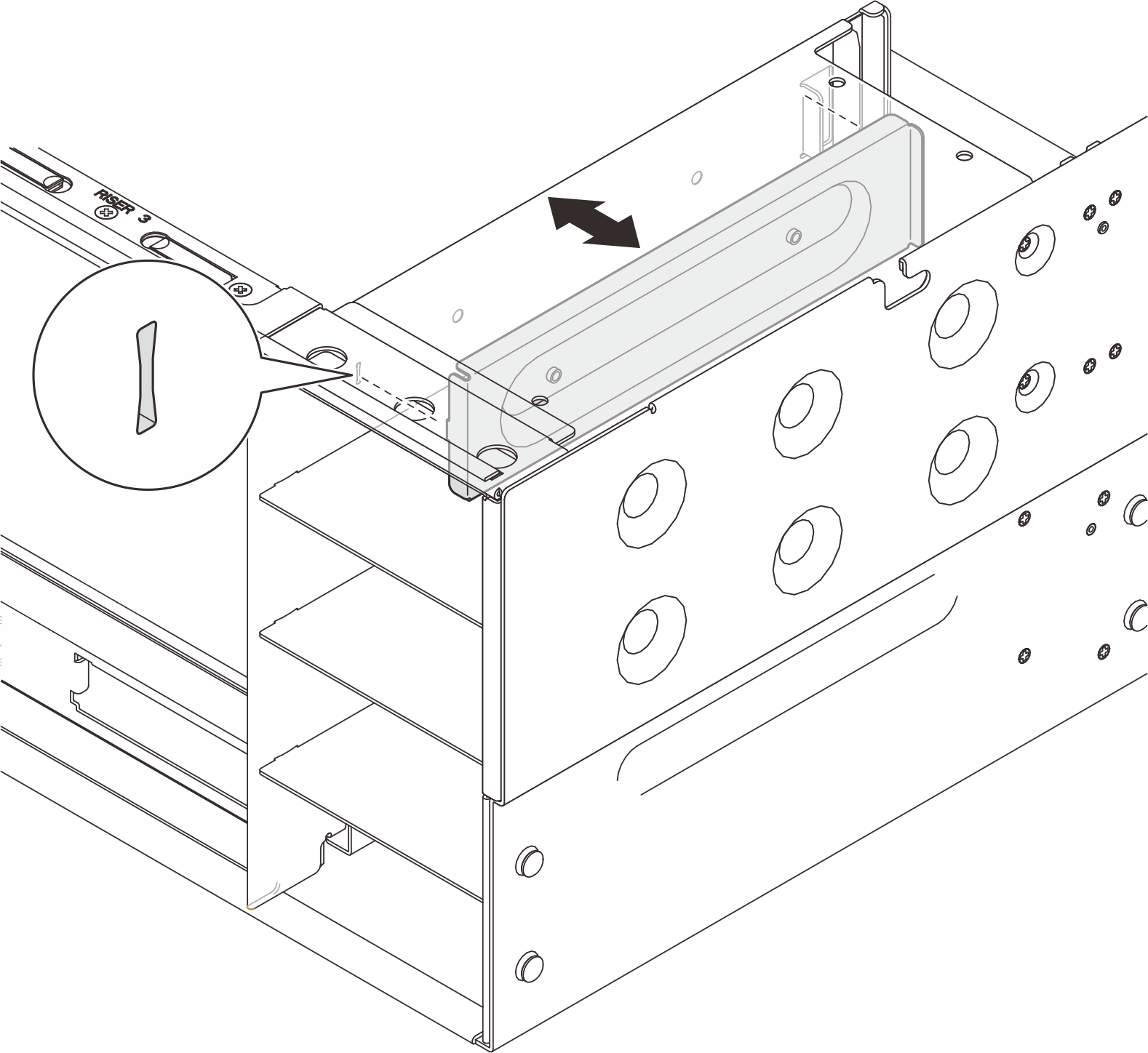

- จัดแนวและติดตั้งโครงยึดแหล่งจ่ายไฟลงในช่องใส่แหล่งจ่ายไฟรูปที่ 1. การติดตั้งโครงยึดแหล่งจ่ายไฟ

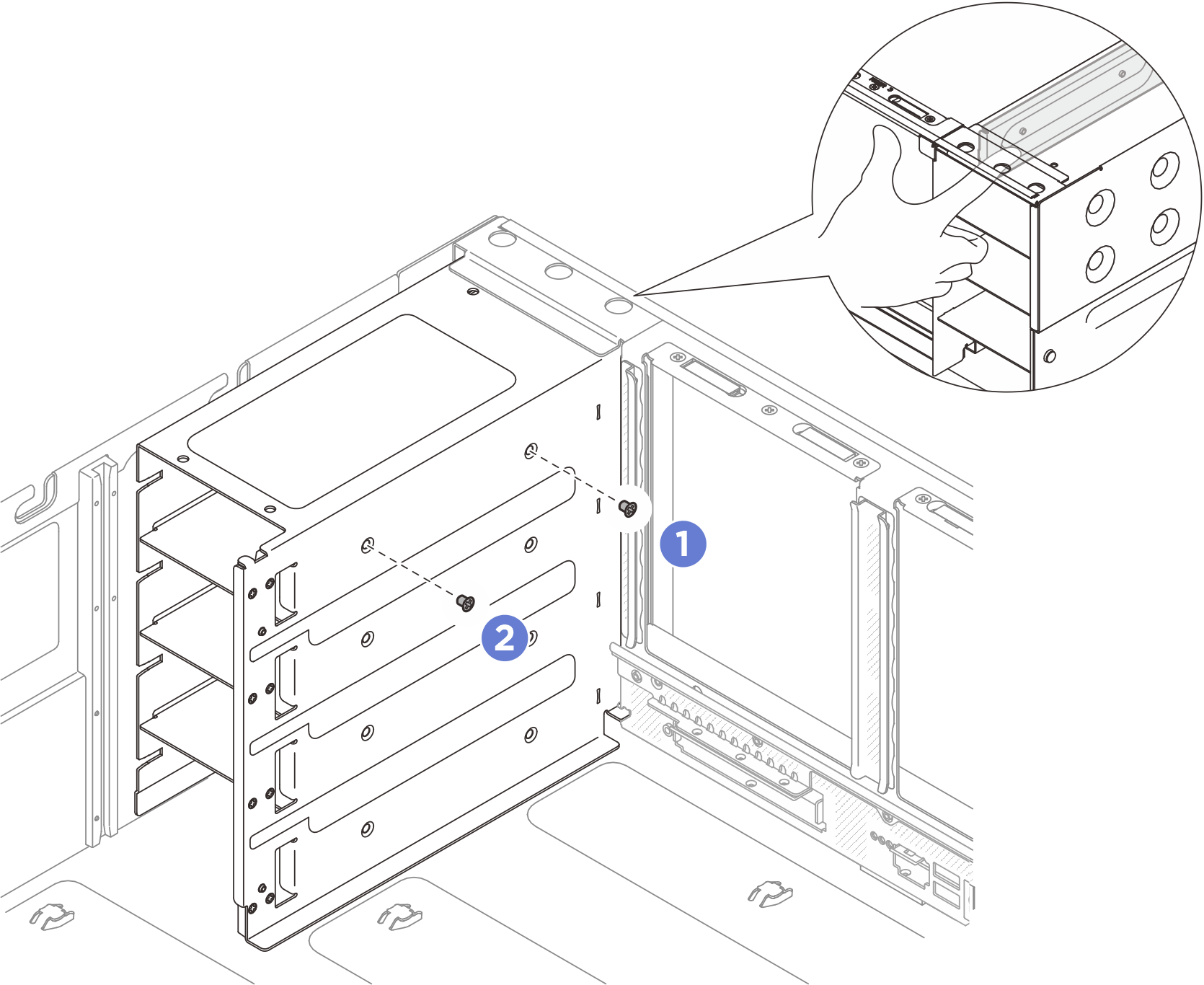

- ยึดโครงยึดแหล่งจ่ายไฟรูปที่ 2. การยึดโครงยึดแหล่งจ่ายไฟ
หมายเหตุจับโครงยึดแหล่งจ่ายไฟให้อยู่กับที่ขณะติดตั้งหรือถอดสกรู
ติดตั้งสกรูด้านนอก
ติดตั้งสกรูด้านใน
หลังจากดำเนินการเสร็จ
ติดตั้งตัวยก PCIe กลับเข้าที่หากคุณถอดออก โปรดดู ติดตั้งตัวยก PCIe
ติดตั้งแผงจ่ายไฟอีกครั้ง ดู ติดตั้งแผงจ่ายไฟ
ติดตั้งฝาครอบด้านบนด้านหลังกลับเข้าที่ ดูติดตั้งฝาครอบด้านบนข้างหลัง
ติดตั้งฝาครอบด้านบนด้านหน้ากลับเข้าที่ ดูติดตั้งฝาครอบด้านบนด้านหน้า
ติดตั้งชุดแหล่งจ่ายไฟกลับเข้าที่ ดูติดตั้งชุดแหล่งจ่ายไฟ
ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
