安装串口模块

按照本节中的说明安装串口模块。

关于本任务

注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

  • 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

固件和驱动程序下载：更换组件后，可能需要更新固件或驱动程序。

过程

  1. 如果装有串口填充件，请将其卸下。

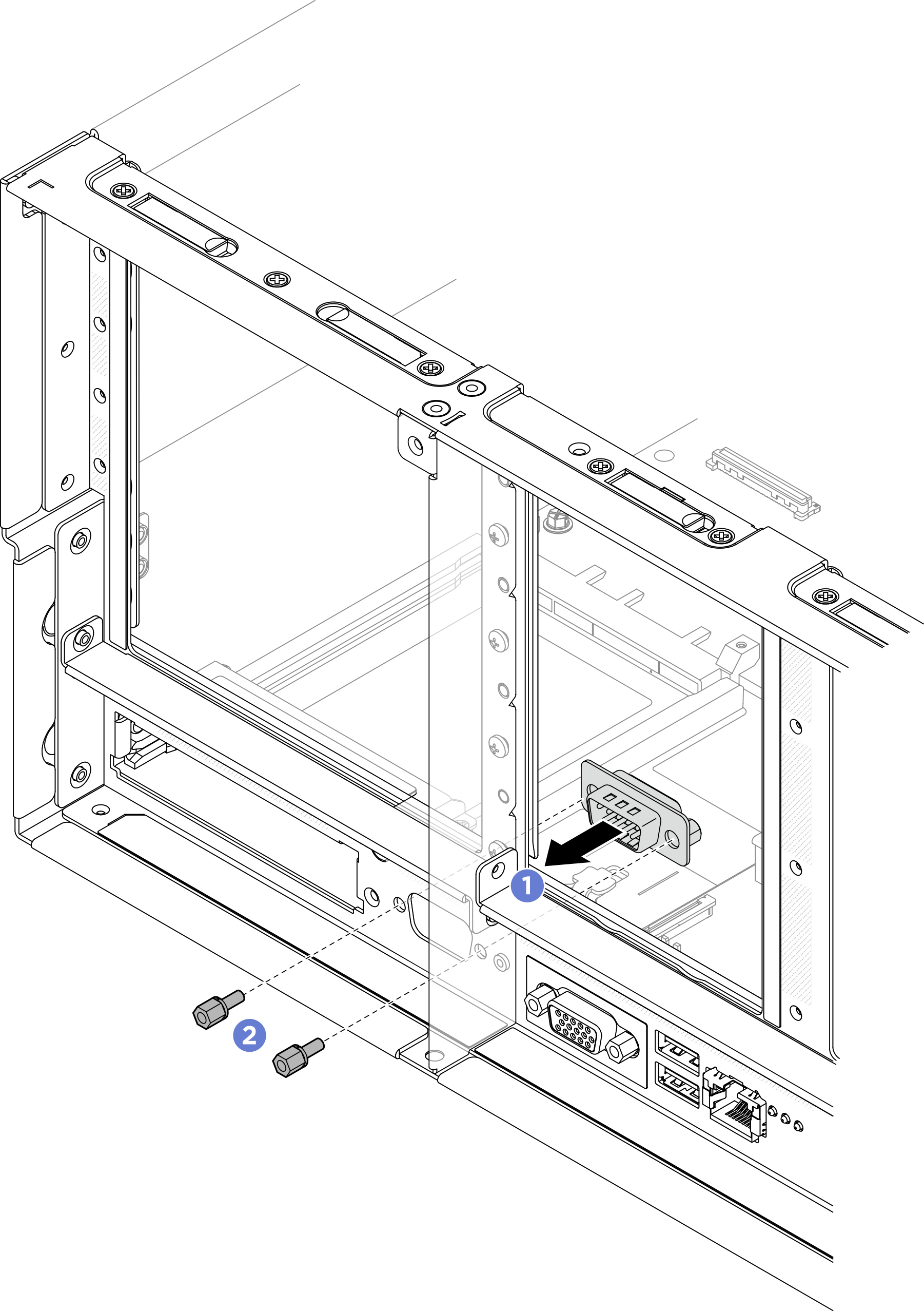

    图 1. 卸下串口填充件

    Removing serial port filler
    1. 卸下机箱背面的固定螺钉。
    2. 将串口填充件从串口孔中推出，然后将其从机箱中卸下。
  2. 安装串口模块。

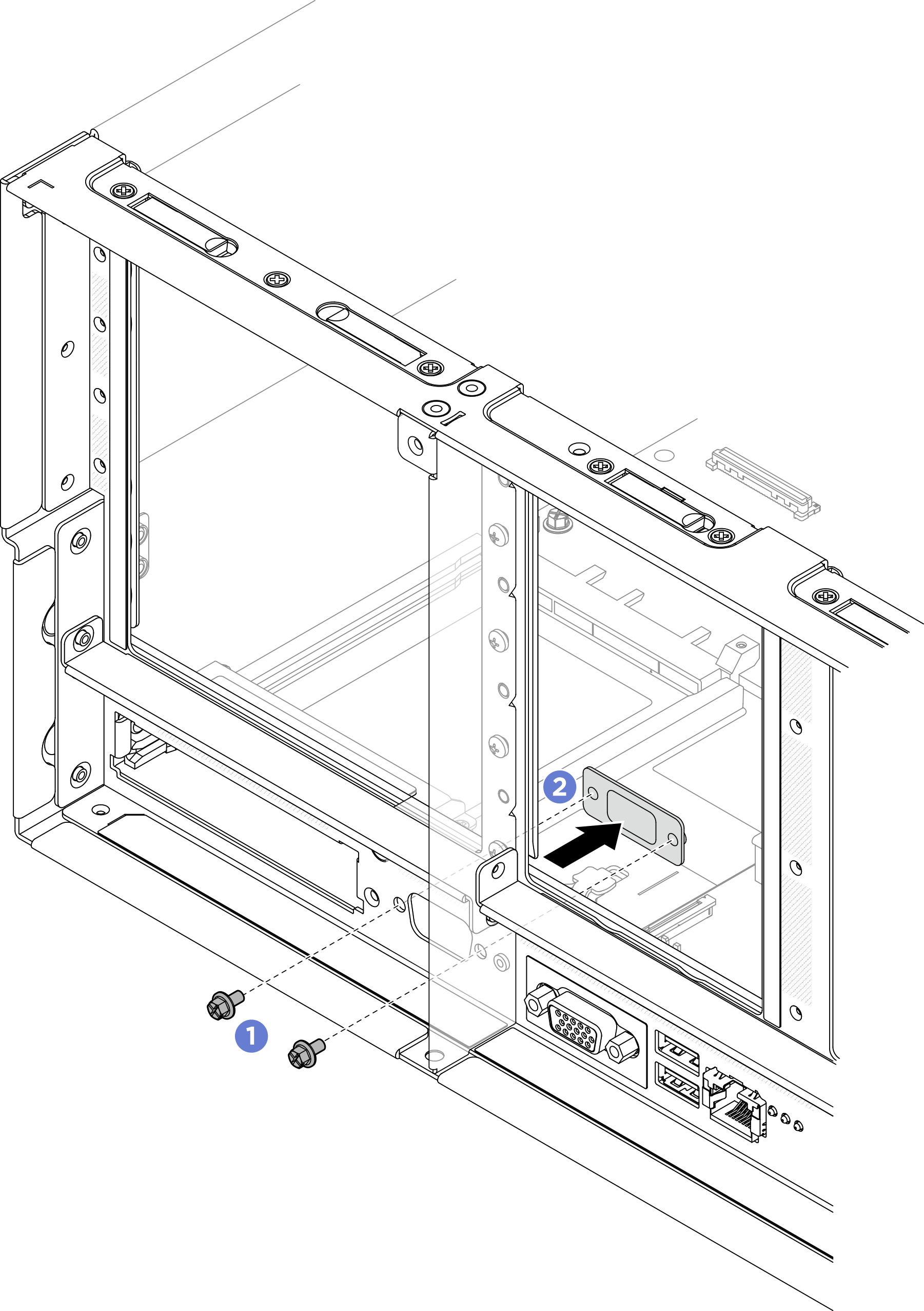

    图 2. 安装串口模块

    Installing serial port module
    1. 对齐串口模块并将其从服务器机箱内部滑入串口孔。
    2. 用固定螺钉固定串口模块。
  3. 将串口模块连接到主板组合件上的接口 1。
    图 3. 连接串口模块

    Connecting serial port module

完成之后

  1. 装回 PCIe 转接件。请参阅安装 PCIe 转接件。

  2. 装回横杆。请参阅安装横杆。

  3. 装回后顶盖。请参阅安装后顶盖。

  4. 装回前顶盖。请参阅安装前顶盖。

  5. 完成部件更换。请参阅完成部件更换。

  6. 在“UEFI 设置”页面中，单击系统设置 > 设备和 I/O 端口 > 控制端口重定向设置。将控制端口重定向和串口重定向设置改为已启用。

  7. 要在 Linux 或 Microsoft Windows 上启用串口模块，请根据所安装的操作系统执行以下操作之一：
    注
    如果启用了 SOL（Serial over LAN）或 EMS（紧急管理服务）功能，在 Linux 和 Microsoft Windows 上将会隐藏串口。因此，为了在操作系统上启用串口以支持使用串行设备，必须禁用 SOL 和 EMS。

    • Linux：

      打开 ipmitool 并输入以下命令来禁用 Serial over LAN（SOL）功能：

      -I lanplus -H IP -U USERID -P PASSW0RD sol deactivate

    • Microsoft Windows：

      1. 打开 ipmitool 并输入以下命令来禁用 SOL 功能：

        -I lanplus -H IP -U USERID -P PASSW0RD sol deactivate

      2. 打开 Windows PowerShell 并输入以下命令来禁用紧急管理服务（EMS）功能：

        Bcdedit /ems off

      3. 重新启动服务器以确保 EMS 设置生效。
