Installazione del modulo della porta seriale

Seguire le istruzioni riportate in questa sezione per installare il modulo della porta seriale.

Informazioni su questa attività

Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Download di firmware e driver: potrebbe essere necessario aggiornare il firmware o il driver dopo la sostituzione di un componente.

Procedura

  1. Se è installato un elemento di riempimento della porta seriale, rimuoverlo.

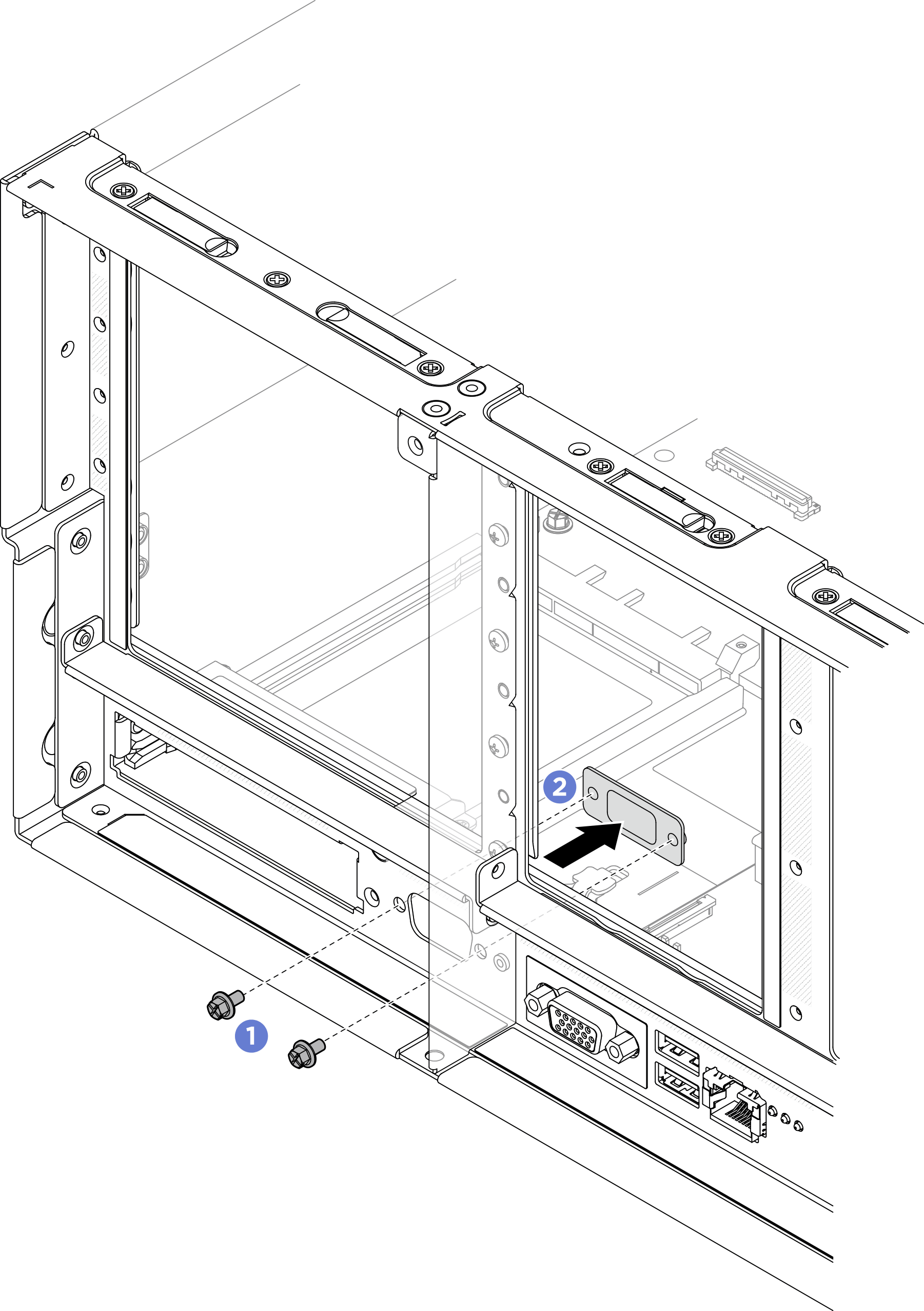

    Figura 1. Rimozione dell'elemento di riempimento della porta seriale

    Removing serial port filler
    1. Rimuovere le viti di blocco sulla parte posteriore dello chassis.
    2. Estrarre l'elemento di riempimento della porta seriale dal foro della porta seriale e rimuoverlo dallo chassis.
  2. Installare il modulo della porta seriale.

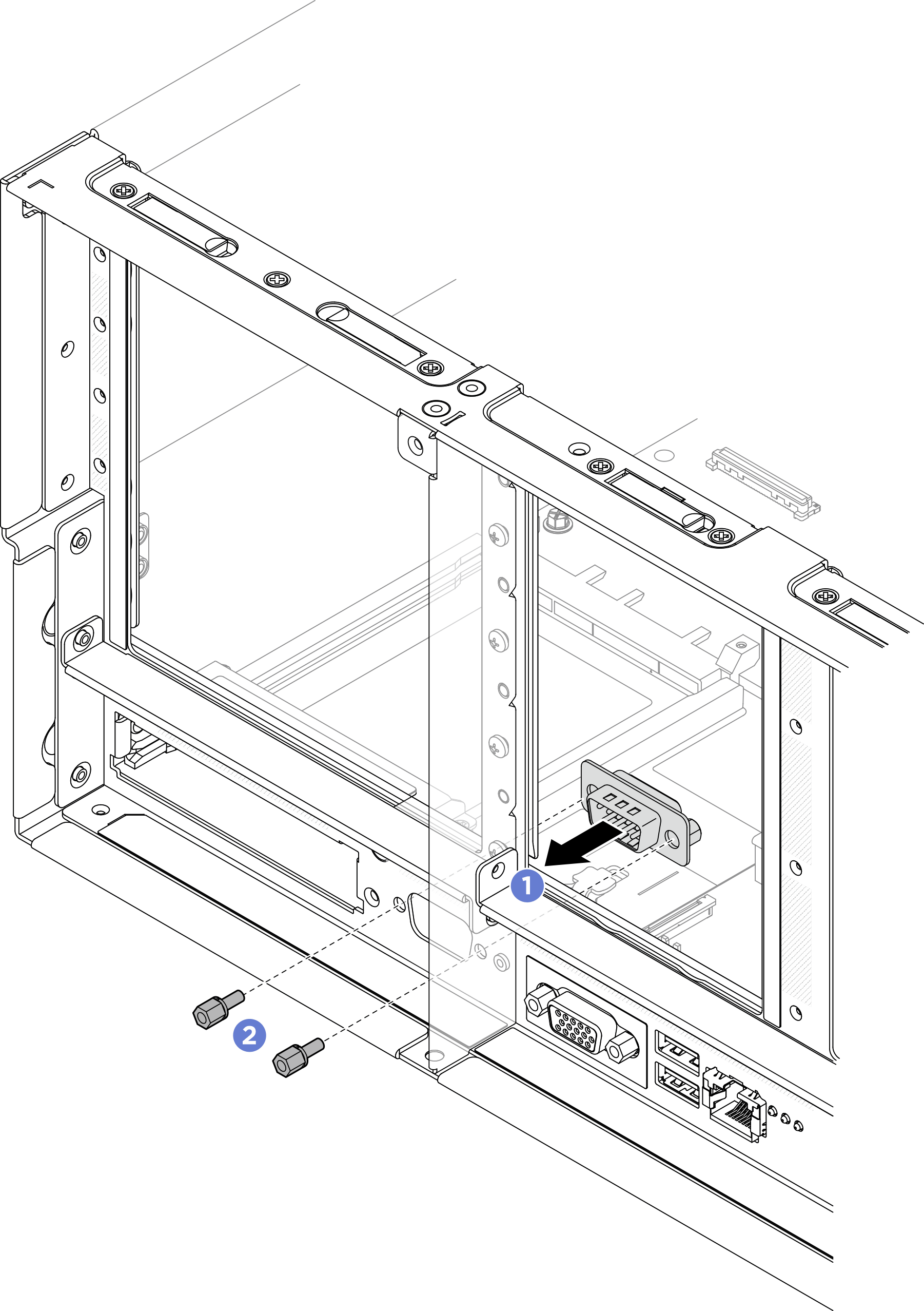

    Figura 2. Installazione del modulo della porta seriale

    Installing serial port module
    1. Allineare e installare il modulo della porta seriale nel foro della porta seriale dall'interno dello chassis del server.
    2. Fissare il modulo della porta seriale con le viti di blocco.
  3. Collegare il modulo della porta seriale al connettore 1 sull'assieme della scheda di sistema.

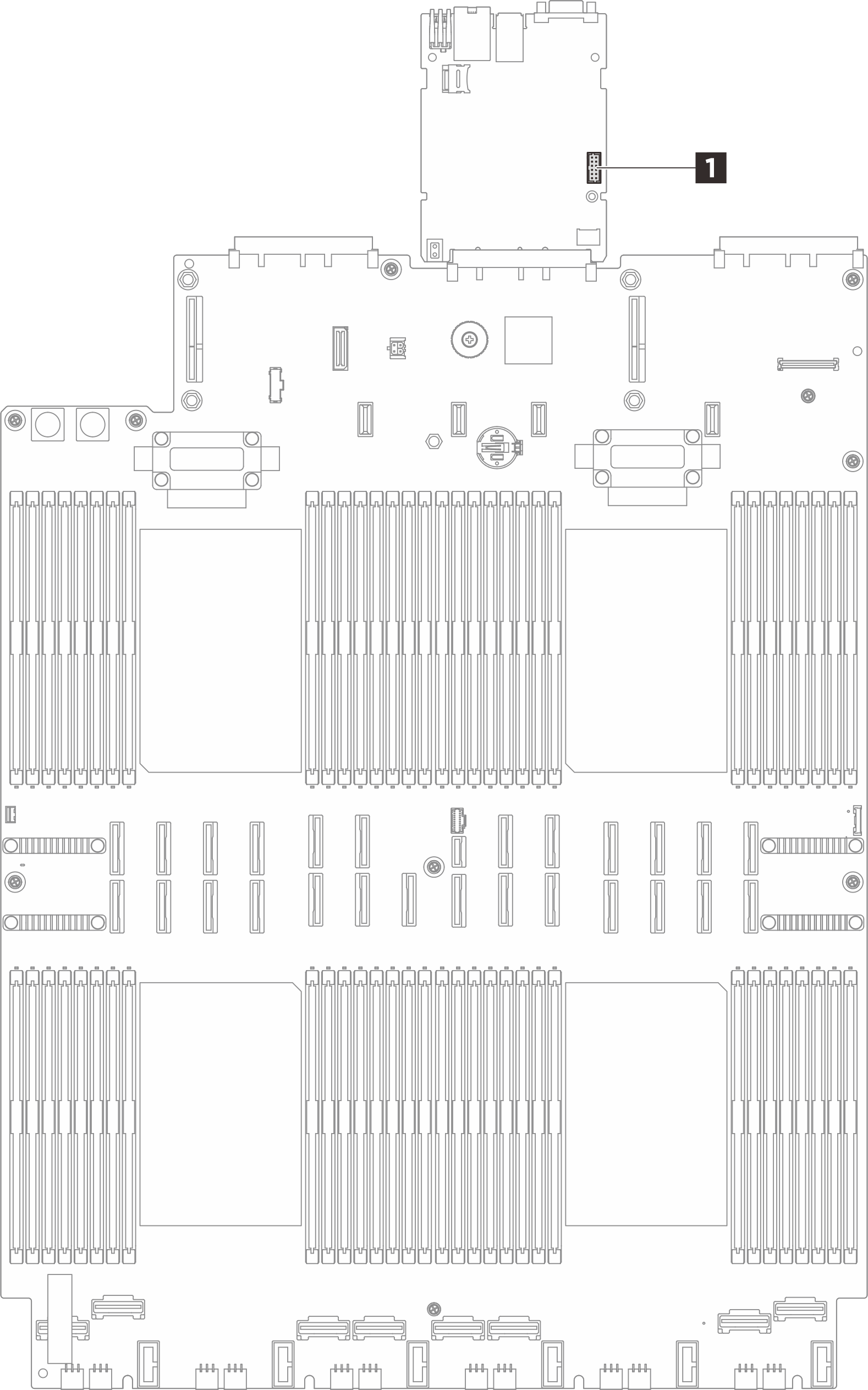

    Figura 3. Collegamento del modulo della porta seriale

    Connecting serial port module

Dopo aver terminato

  1. Reinstallare le schede verticali PCIe. Vedere Installazione della scheda verticale PCIe.

  2. Reinstallare la barra trasversale. Vedere Installazione della barra trasversale.

  3. Reinstallare il coperchio superiore posteriore. Vedere Installazione del coperchio superiore posteriore.

  4. Reinstallare il coperchio superiore anteriore. Vedere Installazione del coperchio superiore anteriore.

  5. Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.

  6. Nella pagina Configurazione UEFI fare clic su Impostazioni di sistema > Dispositivi e porte I/O > Impostazioni reindirizzamento console. Cambiare l'impostazione di Reindirizzamento console e di Reindirizzamento SP su Abilitato.

  7. Per abilitare il modulo della porta seriale in Linux o Microsoft Windows, effettuare una delle seguenti operazioni in base al sistema operativo installato:
    Nota
    Se la funzione SOL (Serial Over LAN) o EMS (Emergency Management Services) è abilitata, la porta seriale viene nascosta in Linux e Microsoft Windows. Pertanto è necessario disabilitare SOL ed EMS per utilizzare la porta seriale sui sistemi operativi per i dispositivi seriali.

    • Per Linux:

      Avviare ipmitool e immettere il seguente comando per disabilitare la funzione SOL (Serial Over LAN):

      -I lanplus -H IP -U USERID -P PASSW0RD sol deactivate

    • Per Microsoft Windows:

      1. Avviare ipmitool e immettere il seguente comando per disabilitare la funzione SOL:

        -I lanplus -H IP -U USERID -P PASSW0RD sol deactivate

      2. Avviare Windows PowerShell e immettere il seguente comando per disabilitare la funzione EMS (Emergency Management Services):

        Bcdedit /ems off

      3. Riavviare il server per accertarsi che l'impostazione EMS venga applicata.

Video dimostrativo

Guardare la procedura su YouTube
