Rimozione del modulo della porta seriale

Seguire le istruzioni riportate in questa sezione per rimuovere il modulo della porta seriale.

Informazioni su questa attività

Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Procedura

  1. Se il server è installato in un rack, estrarlo facendolo scorrere sulle guide di scorrimento del rack per accedere ai coperchi superiori o rimuovere il server dal rack. Vedere Sostituzione del server.
  2. Rimuovere il coperchio superiore anteriore. Vedere Rimozione del coperchio superiore anteriore.
  3. Rimuovere il coperchio superiore posteriore. Vedere Rimozione del coperchio superiore posteriore.
  4. Rimuovere la barra trasversale. Vedere Rimozione della barra trasversale.
  5. Rimuovere le schede verticali PCIe. Vedere Rimozione della scheda verticale PCIe.
  6. Scollegare il modulo della porta seriale dal connettore 1 sull'assieme della scheda di sistema.
    Figura 1. Scollegamento del modulo della porta seriale

    Disconnecting serial port module
  7. Rimuovere il modulo della porta seriale.

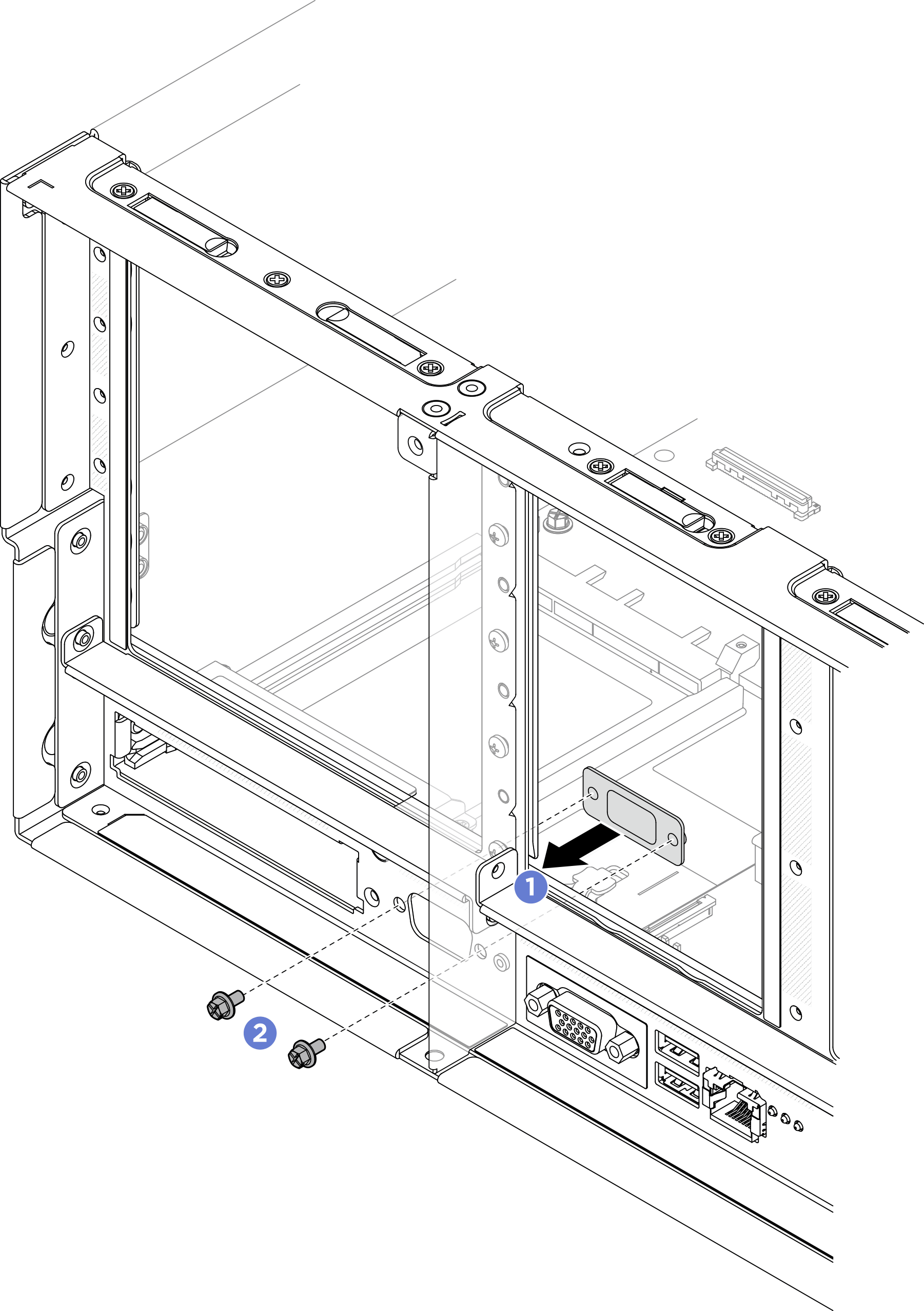

    Figura 2. Rimozione del modulo della porta seriale

    Removing serial port module
    1. Rimuovere le viti di blocco sulla parte posteriore dello chassis.
    2. Estrarre il modulo della porta seriale dal foro della porta seriale e rimuoverlo dallo chassis.
  8. Se necessario, installare l'elemento di riempimento della porta seriale.

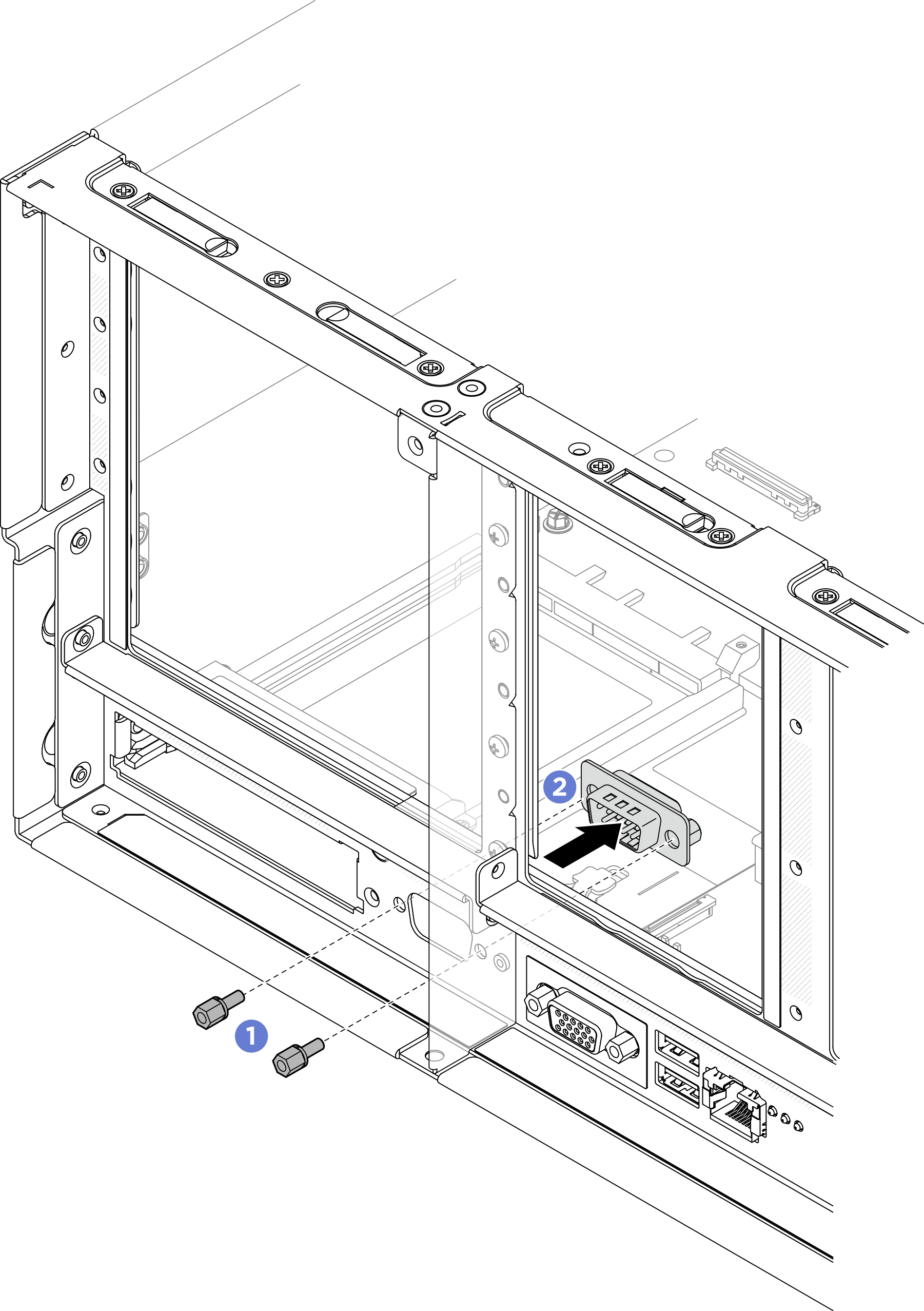

    Figura 3. Installazione dell'elemento di riempimento della porta seriale

    Installing serial port filler
    1. Allineare e installare l'elemento di riempimento della porta seriale nel foro della porta seriale all'interno dello chassis del server.
    2. Fissare l'elemento di riempimento della porta seriale con le viti di blocco.

Dopo aver terminato

  1. Installare un'unità sostitutiva o un elemento di riempimento. Vedere Installazione del modulo della porta seriale.

  2. Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
