ถอดโมดูลพอร์ตอนุกรม
ทำตามคำแนะนำในส่วนนี้เพื่อถอดโมดูลพอร์ตอนุกรม
เกี่ยวกับงานนี้
อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์
ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ
ขั้นตอน

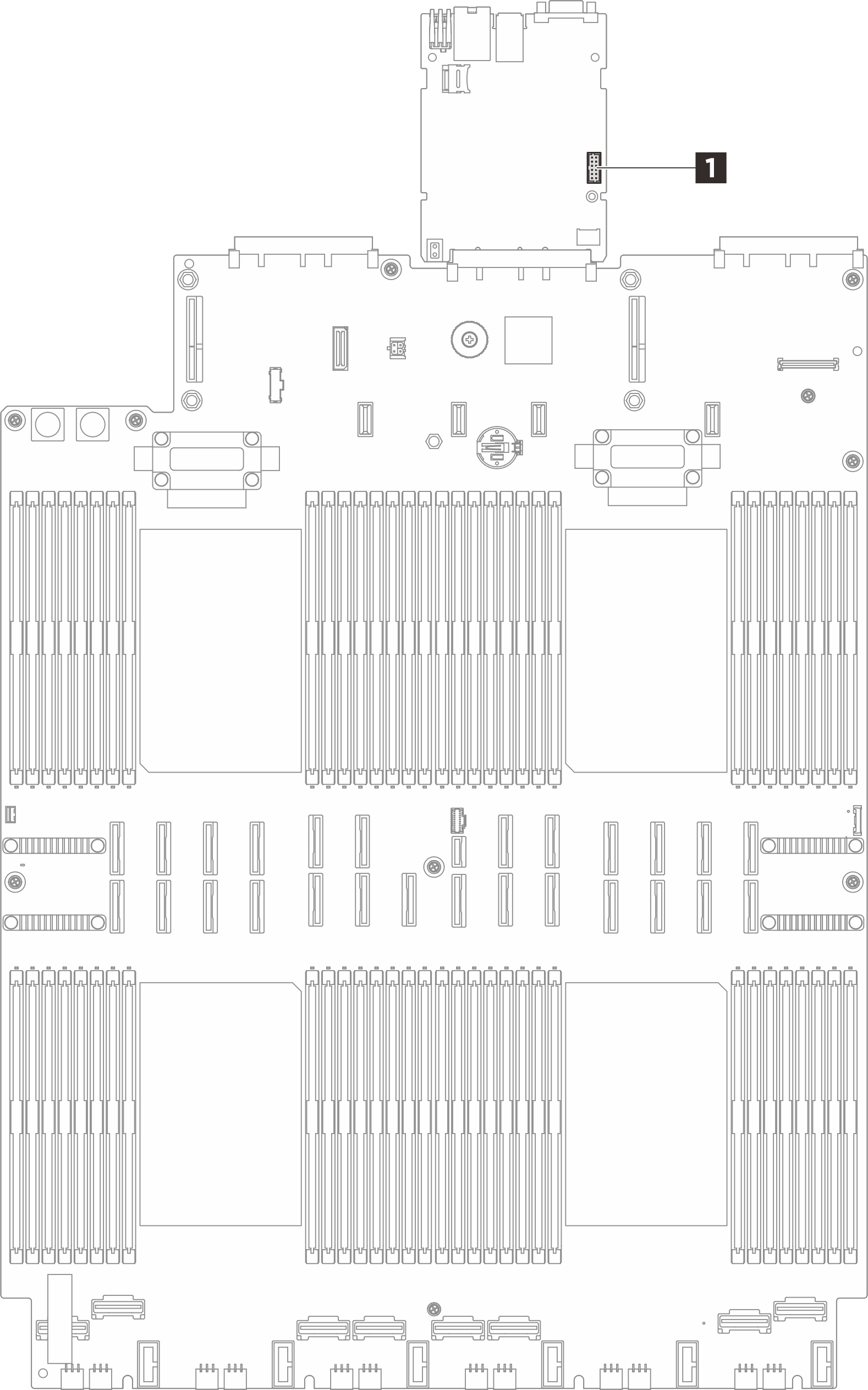

- ถอดโมดูลพอร์ตอนุกรมออกจากขั้วต่อ 1 บนส่วนประกอบแผงระบบรูปที่ 1. การถอดการเชื่อมต่อโมดูลพอร์ตอนุกรม

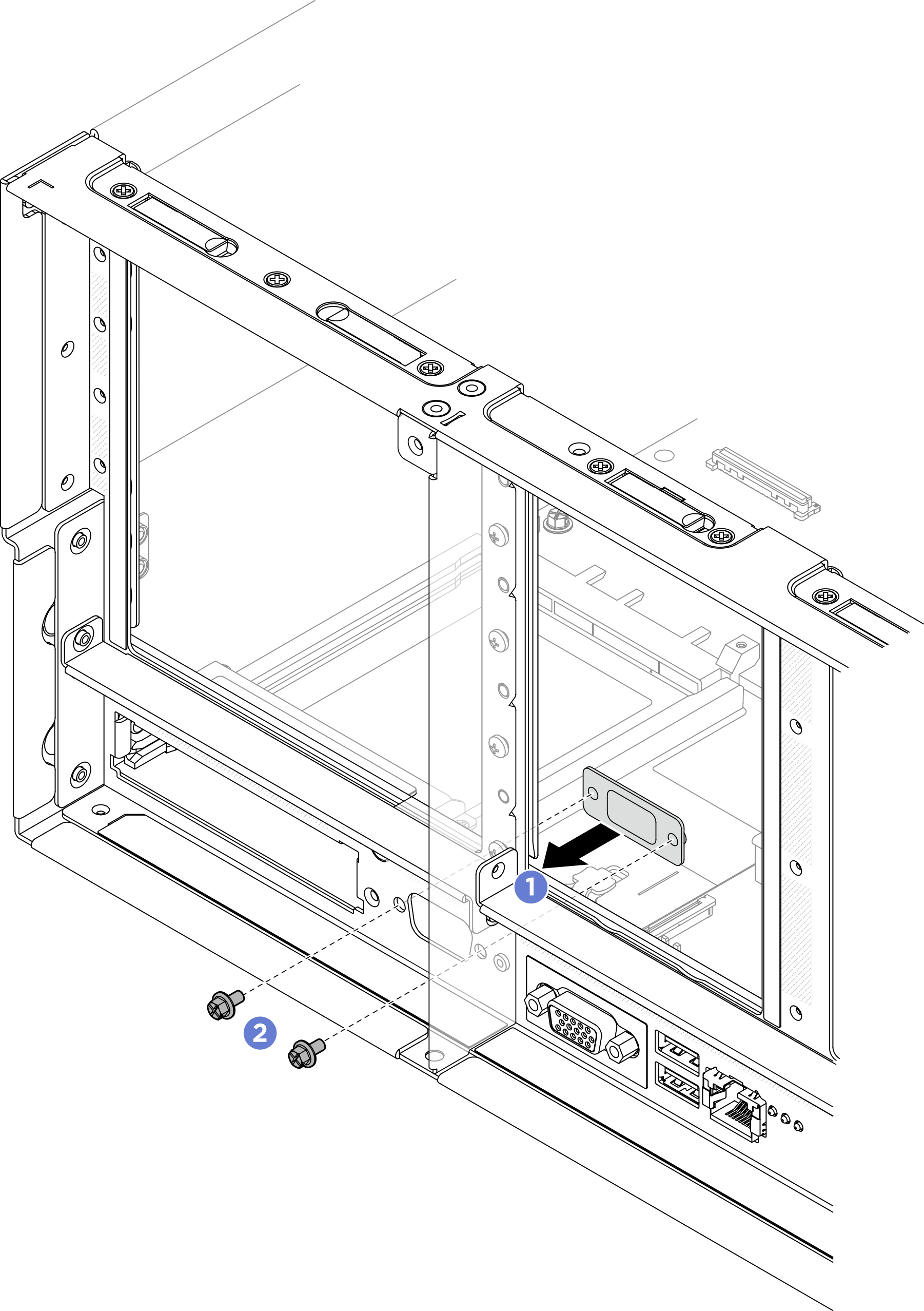

- ถอดโมดูลพอร์ตอนุกรมรูปที่ 2. การถอดโมดูลพอร์ตอนุกรม
ถอดสกรูยึดที่ด้านหลังของเซิร์ฟเวอร์
ดันโมดูลพอร์ตอนุกรมออกจากรูพอร์ตอนุกรมและถอดออกจากตัวเครื่อง

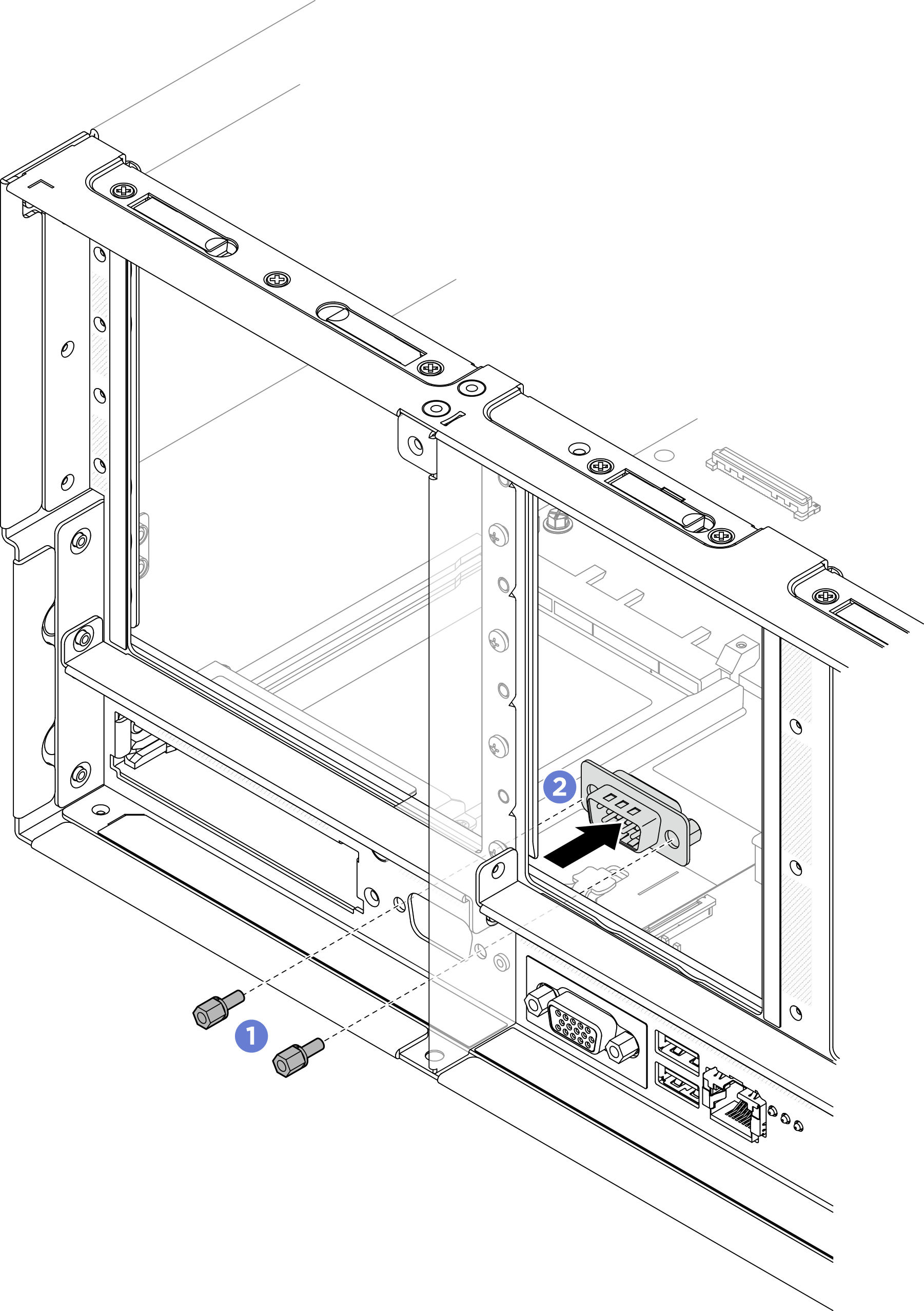

- หากจำเป็น ให้ติดตั้งแผงครอบพอร์ตอนุกรมรูปที่ 3. การติดตั้งแผงครอบพอร์ตอนุกรม
- จัดตำแหน่งและติดตั้งแผงครอบพอร์ตอนุกรมลงในรูพอร์ตอนุกรมในตัวเครื่องจากภายในตัวเครื่องของเซิร์ฟเวอร์
- ยึดแผงครอบพอร์ตอนุกรมให้แน่นด้วยสกรูยึด
หลังจากดำเนินการเสร็จ
ติดตั้งชิ้นส่วนที่เปลี่ยนทดแทนหรือแผงครอบ ดู ติดตั้งโมดูลพอร์ตอนุกรม
หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง
