Retrait du module de port série

Suivez les instructions de cette section pour retirer le module de port série.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Procédure

  1. Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder aux carters supérieurs, ou retirez le serveur de l’armoire. Voir Remplacement du serveur.
  2. Retirez le carter supérieur avant. Pour plus d'informations, voir Retrait du carter supérieur avant.
  3. Retirez le carter supérieur arrière. Pour plus d'informations, voir Retrait du carter supérieur arrière.
  4. Retirez la traverse. Pour plus d'informations, voir Retrait de la traverse.
  5. Retirez les cartes mezzanines PCIe. Pour plus d'informations, voir Retrait de la carte mezzanine PCIe.

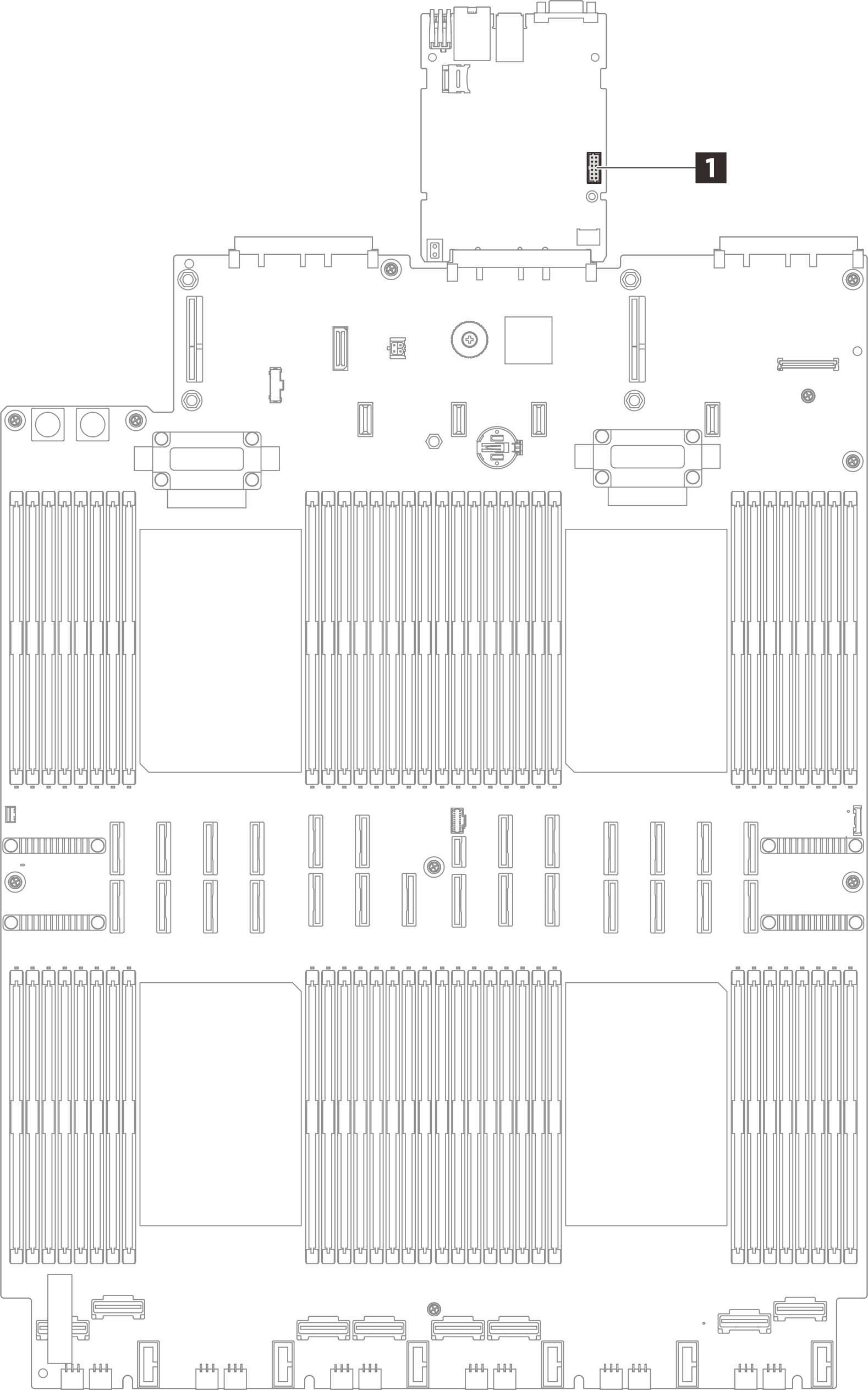

  6. Débranchez le module de port série du connecteur 1 du bloc carte mère.
    Figure 1. Déconnexion du module de port série

    Disconnecting serial port module
  7. Retrait du module de port série.

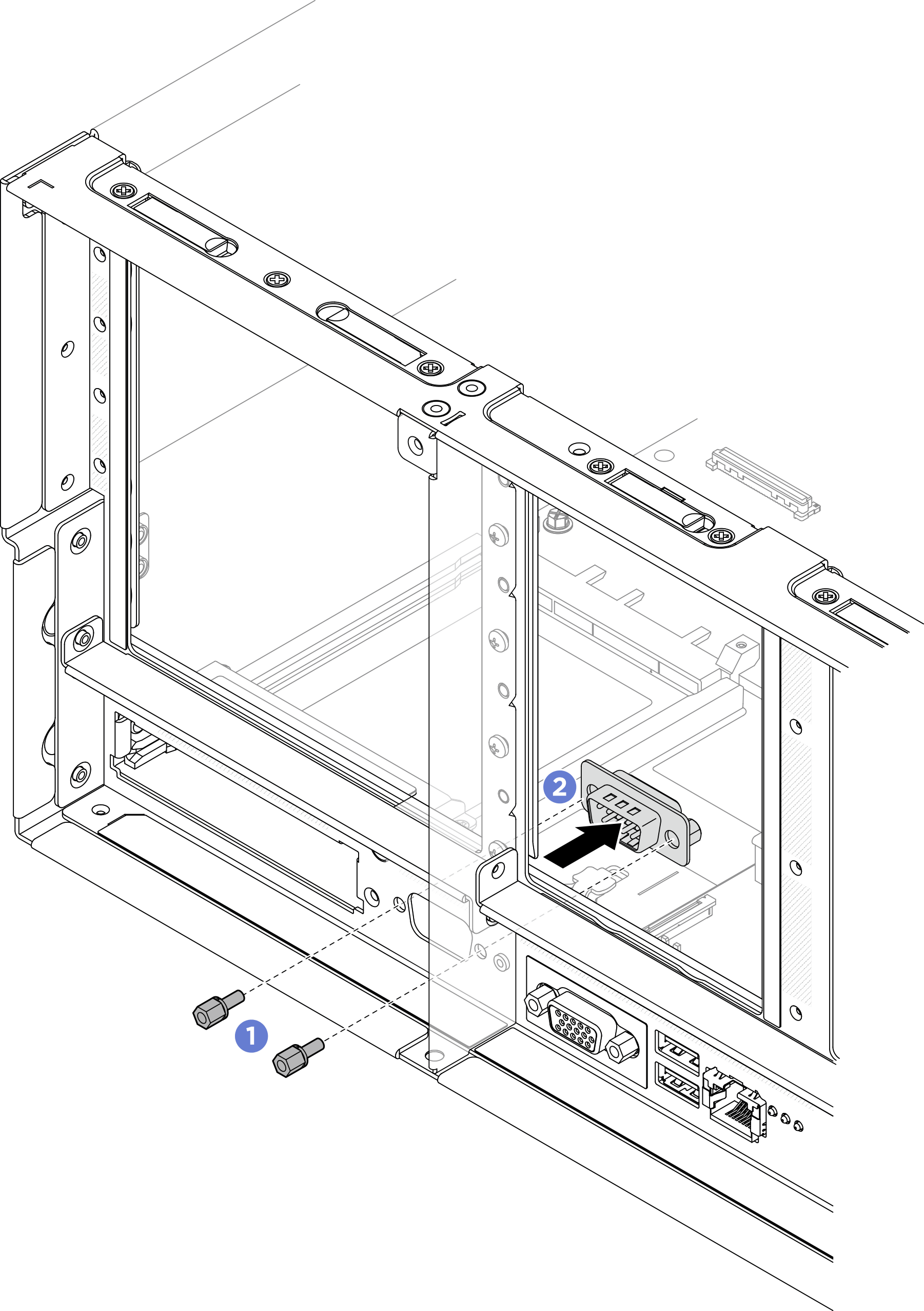

    Figure 2. Retrait du module de port série

    Removing serial port module
    1. Retirez les vis de retenue à l’arrière du châssis.
    2. Retirez le module de port série du trou de port série et retirez-le du châssis.
  8. Si nécessaire, installez l’obturateur de port série.

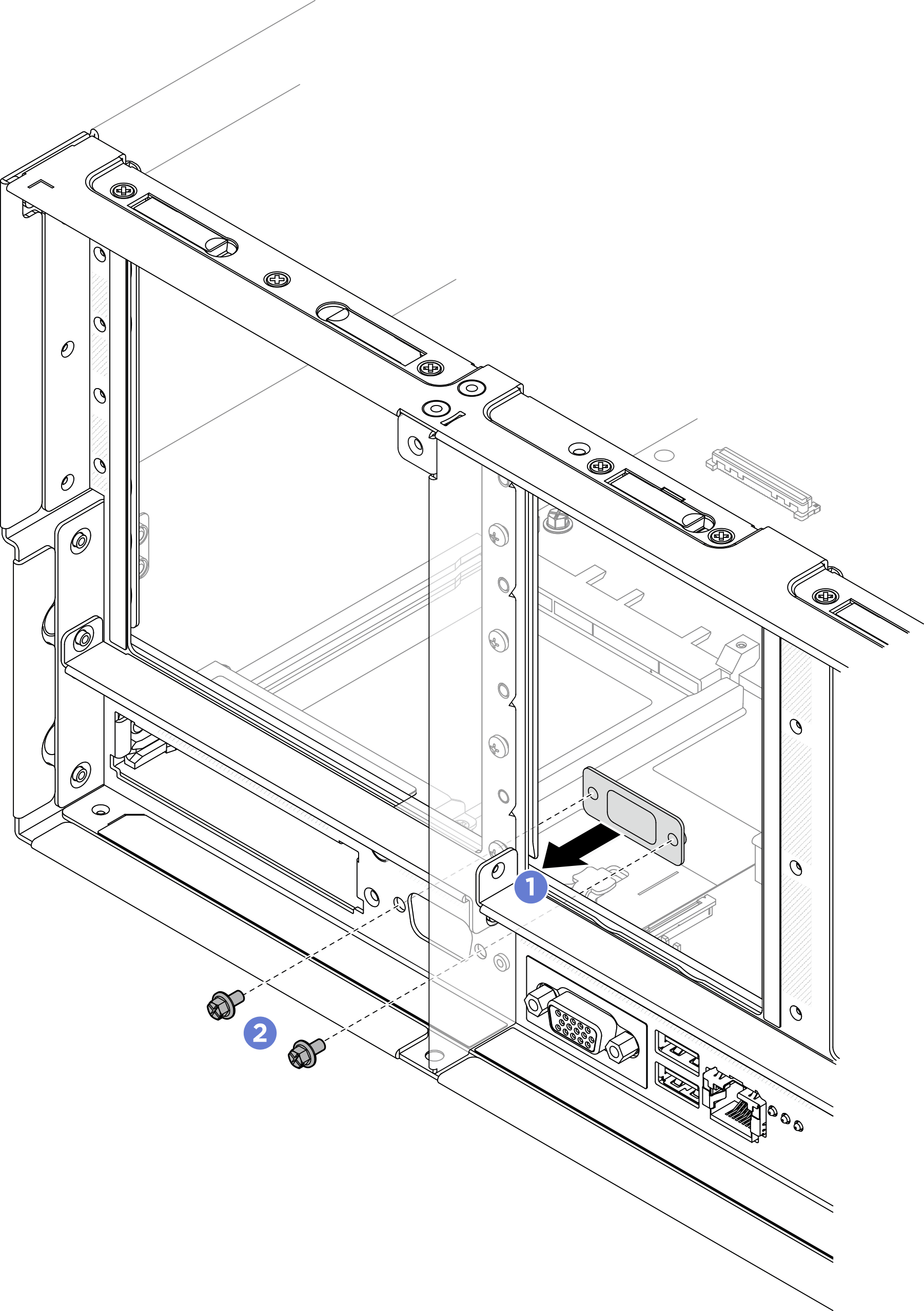

    Figure 3. Installation de l’obturateur de port série

    Installing serial port filler
    1. Alignez et installez l’obturateur de port série dans le trou prévu à cet effet, depuis l’intérieur du châssis du serveur.
    2. Fixez l’obturateur de port série avec les vis de retenue.

Après avoir terminé

  1. Installez une unité de remplacement ou un obturateur. Voir Installation du module de port série.

  2. Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
