シリアル・ポート・モジュールの取り外し

このセクションの手順に従って、シリアル・ポート・モジュールを取り外します。

このタスクについて

重要

  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

手順

  1. サーバーがラックに取り付けられている場合は、サーバーをラックからスライドさせて外すか、レールをスライドさせてトップ・カバーにアクセスするか、またはサーバーをラックから取り外します。サーバー交換を参照してください。
  2. 前面トップ・カバーを取り外します。前面トップ・カバーの取り外しを参照してください。
  3. 背面トップ・カバーを取り外します。背面トップ・カバーの取り外しを参照してください。
  4. クロス・バーを取り外します。クロス・バーの取り外しを参照してください。
  5. PCIe ライザーを取り外します。PCIe ライザーの取り外しを参照してください。
  6. シリアル・ポート・モジュールをシステム・ボード・アセンブリーのコネクター 1 から取り外します。

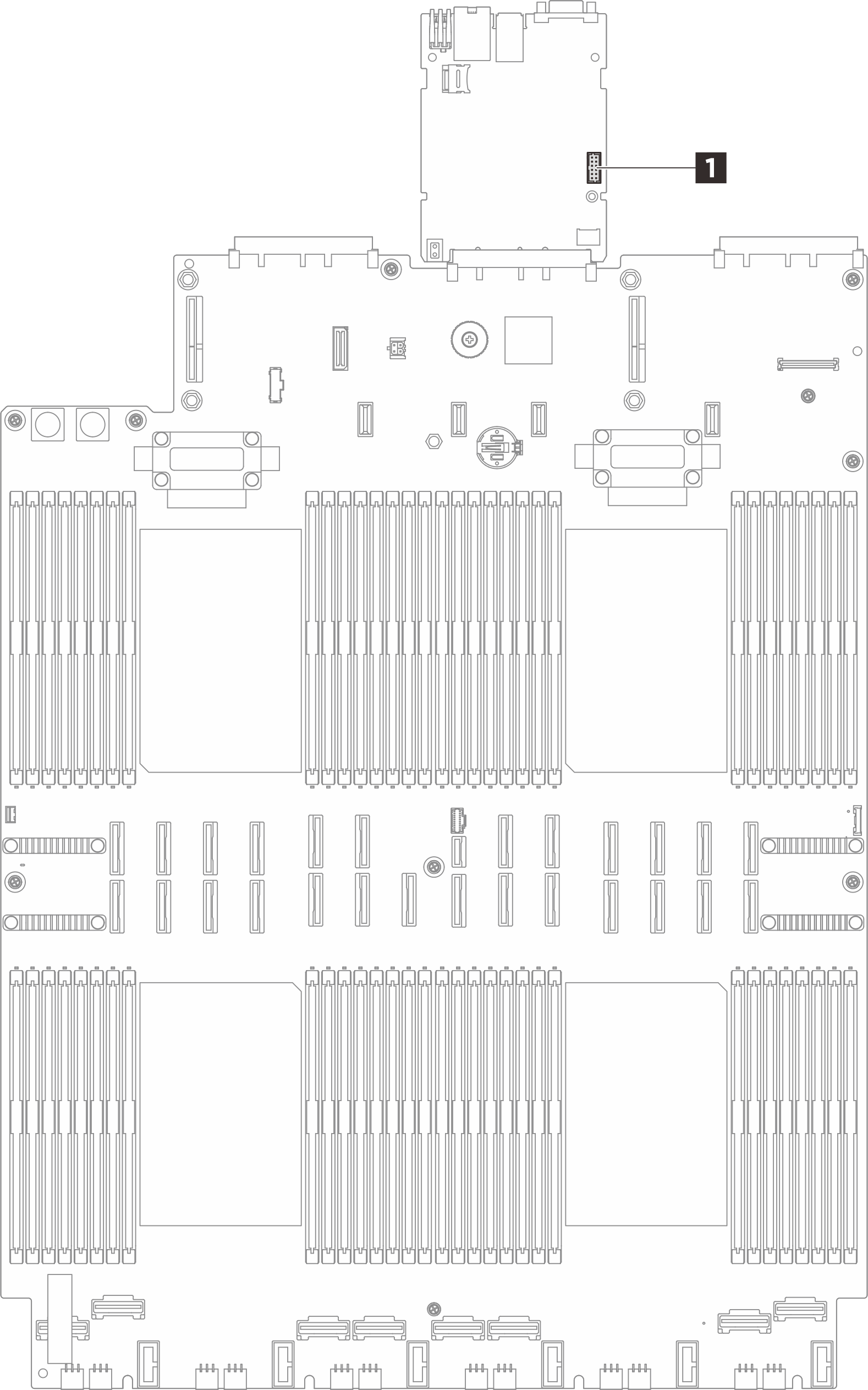

    図 1. シリアル・ポート・モジュールの切り離し

    Disconnecting serial port module
  7. シリアル・ポート・モジュールを取り外します。

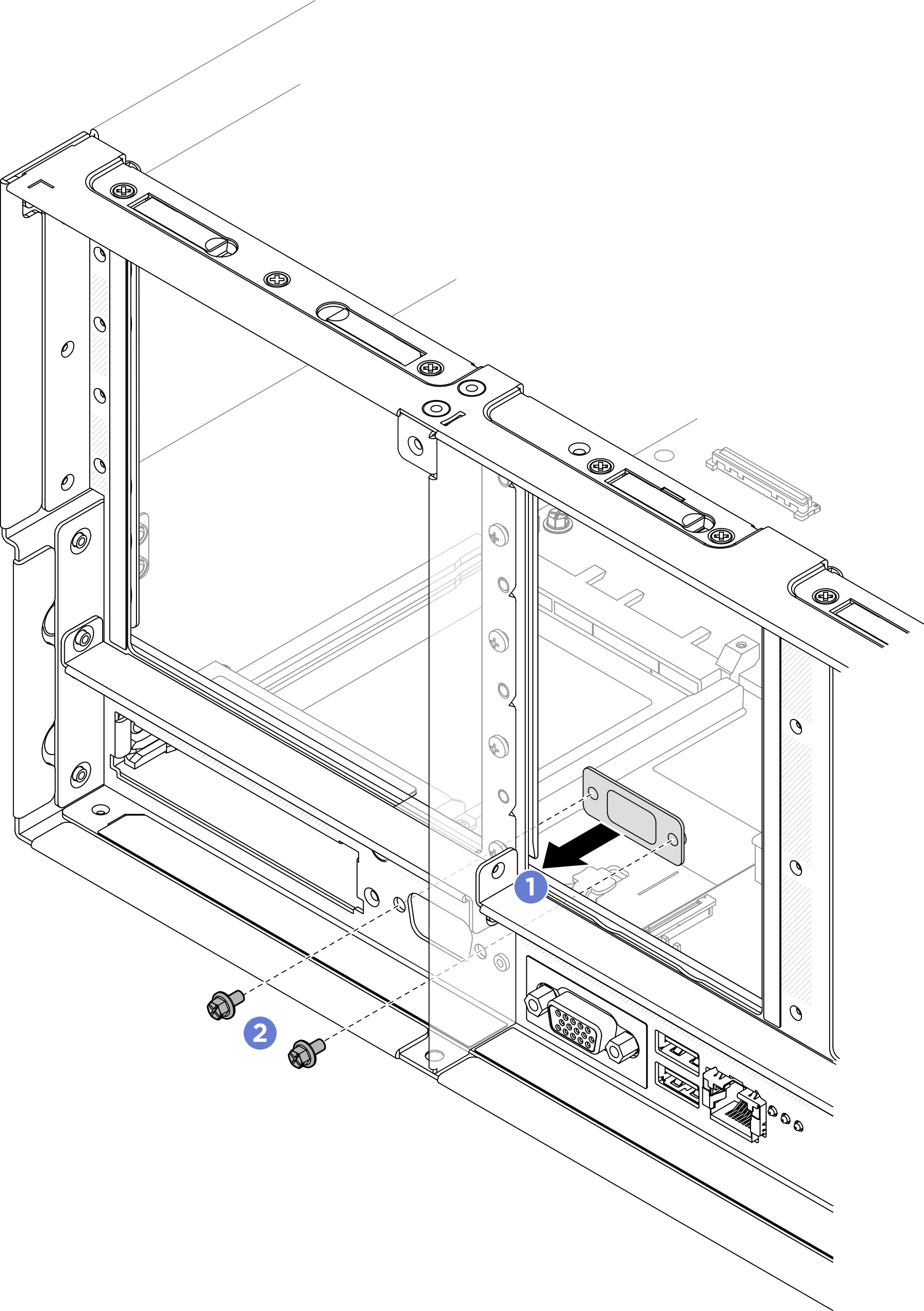

    図 2. シリアル・ポート・モジュールの取り外し

    Removing serial port module
    1. シャーシ背面の保持ねじを取り外します。
    2. シリアル・ポート・モジュールをシリアル・ポート・ホールから押し出し、シャーシから取り外します。
  8. 必要に応じて、シリアル・ポート・フィラーを取り付けます。

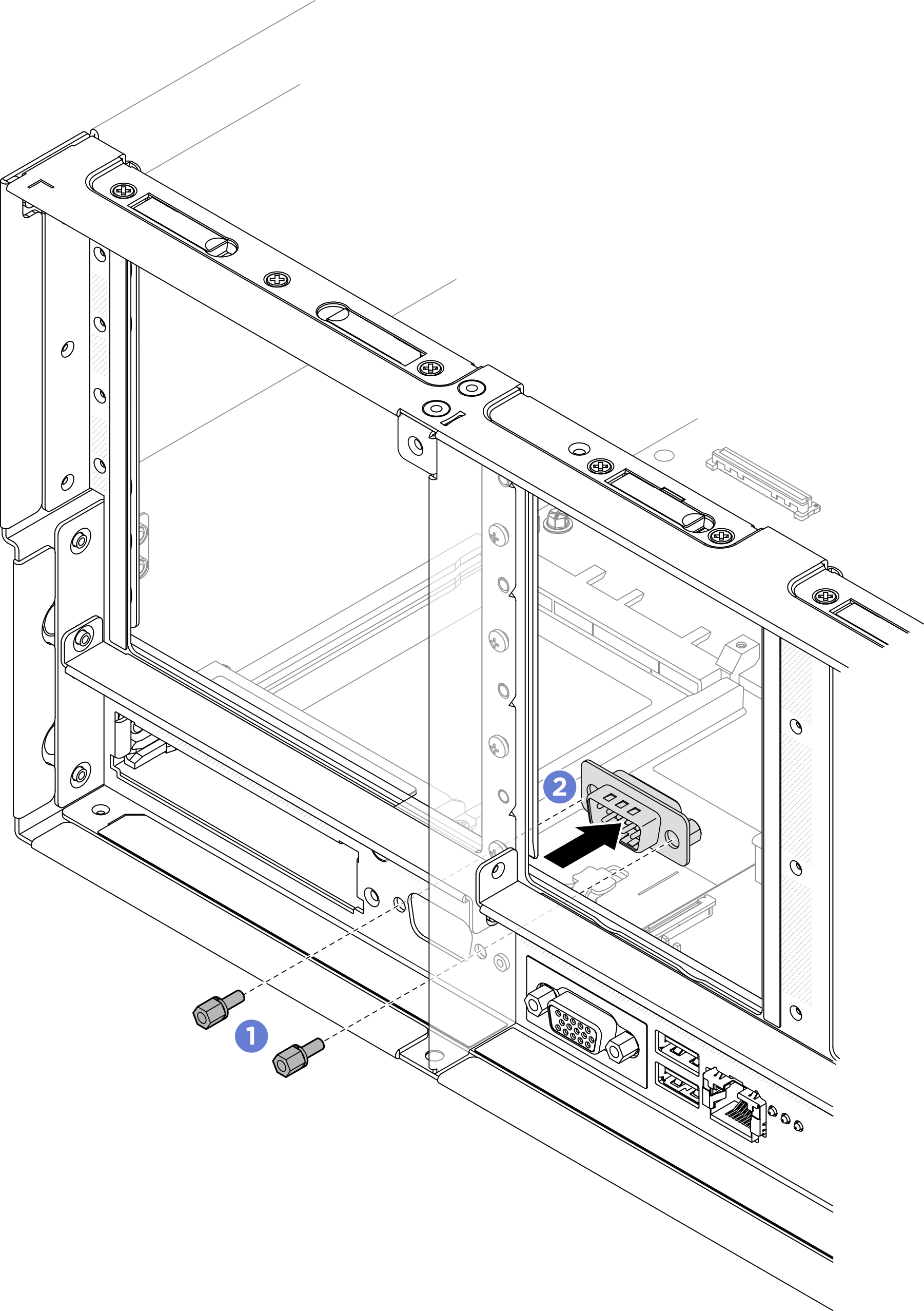

    図 3. シリアル・ポート・フィラーの取り付け

    Installing serial port filler
    1. シリアル・ポート・フィラーを位置合わせ氏、サーバー・シャーシの内側からシリアル・ポート用の穴の中に取り付けます。
    2. シリアル・ポート・フィラーを保持ねじで固定します。

完了したら

  1. 交換用ユニットまたはフィラーを取り付けます。シリアル・ポート・モジュールの取り付けを参照してください。

  2. コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
