Extracción del módulo de puerto serie

Siga las instrucciones que aparecen en esta sección para extraer el módulo de puerto serie.

Acerca de esta tarea

Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Procedimiento

  1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a las cubiertas superiores, o quite el servidor del bastidor. Consulte Sustitución del servidor.
  2. Quite la cubierta superior frontal. Consulte Extracción de la cubierta superior frontal.
  3. Quite la cubierta superior posterior. Consulte Extracción de la cubierta superior posterior.
  4. Extraiga la barra cruzada. Consulte Extracción de la barra cruzada.
  5. Quite las tarjetas de expansión PCIe. Consulte Extracción de la tarjeta de expansión PCIe.

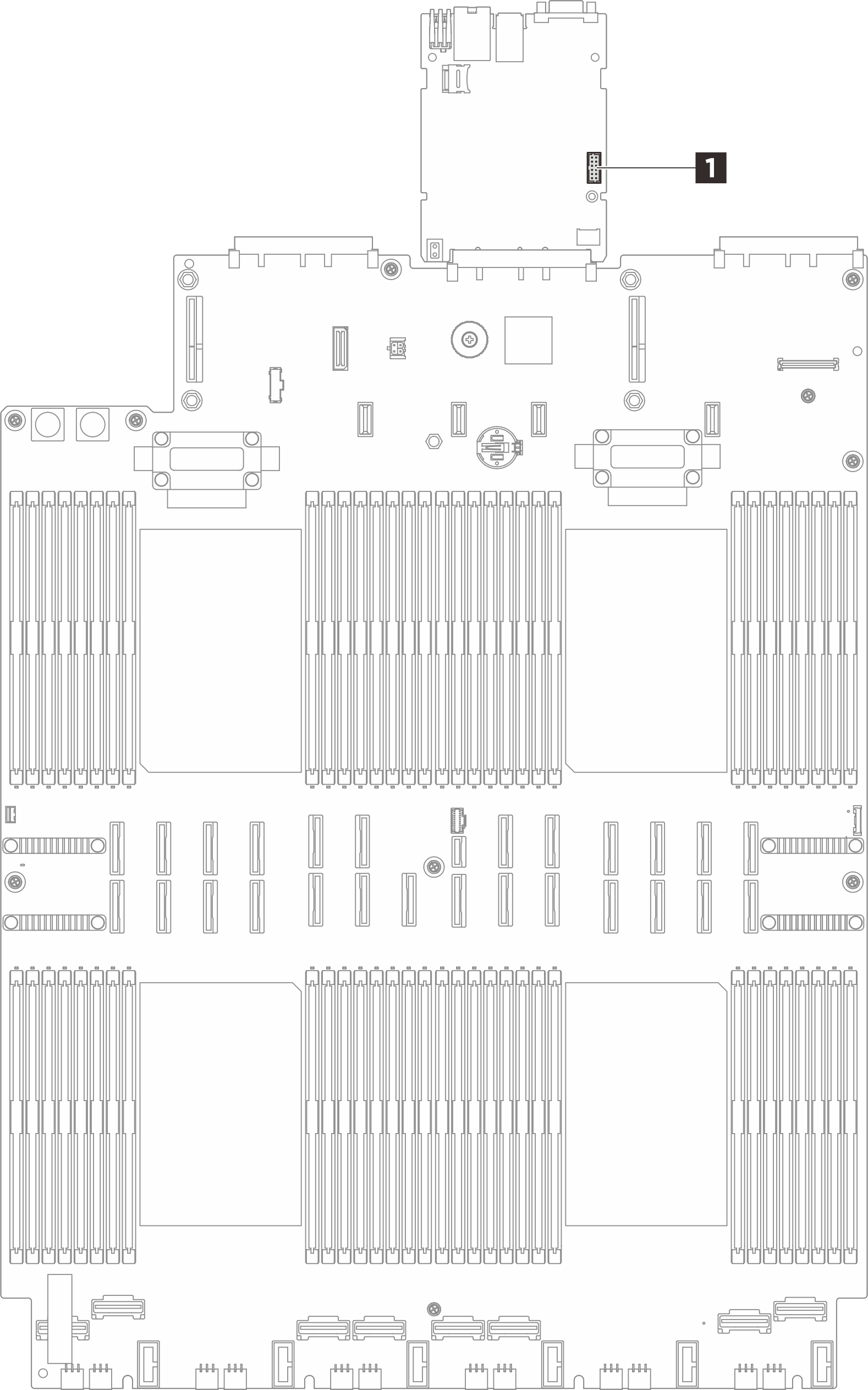

  6. Desconecte el módulo del puerto de serie del conector 1 del conjunto de la placa del sistema.
    Figura 1. Desconexión del módulo de puerto serie

    Disconnecting serial port module
  7. Extraiga el módulo de puerto serie.

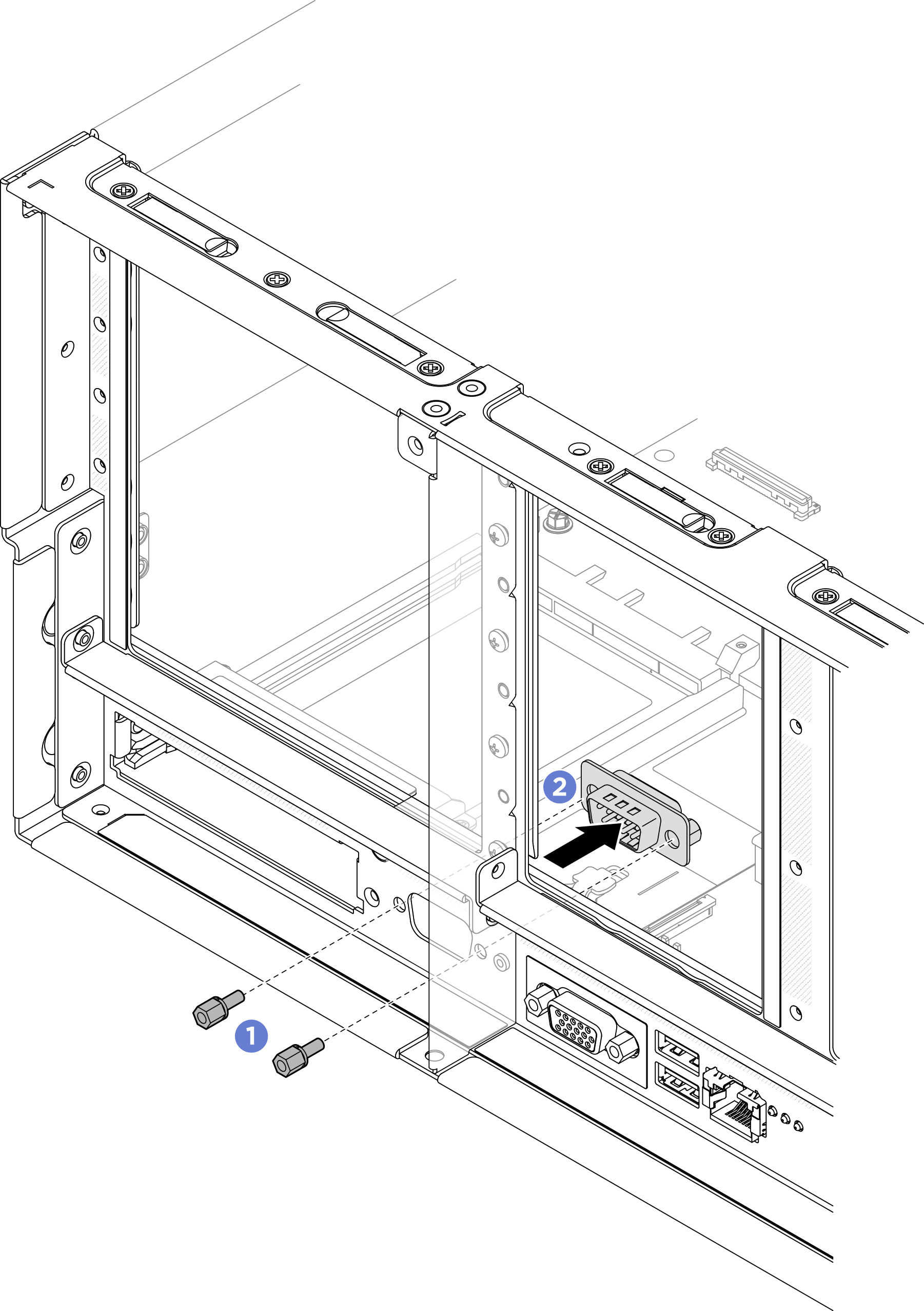

    Figura 2. Extracción del módulo de puerto serie

    Removing serial port module
    1. Quite los tornillos de sujeción de la parte posterior del chasis.
    2. Empuje el módulo de puerto serie hacia fuera del orificio del puerto serie y extráigalo del chasis.
  8. Si es necesario, instale el relleno del puerto serie.

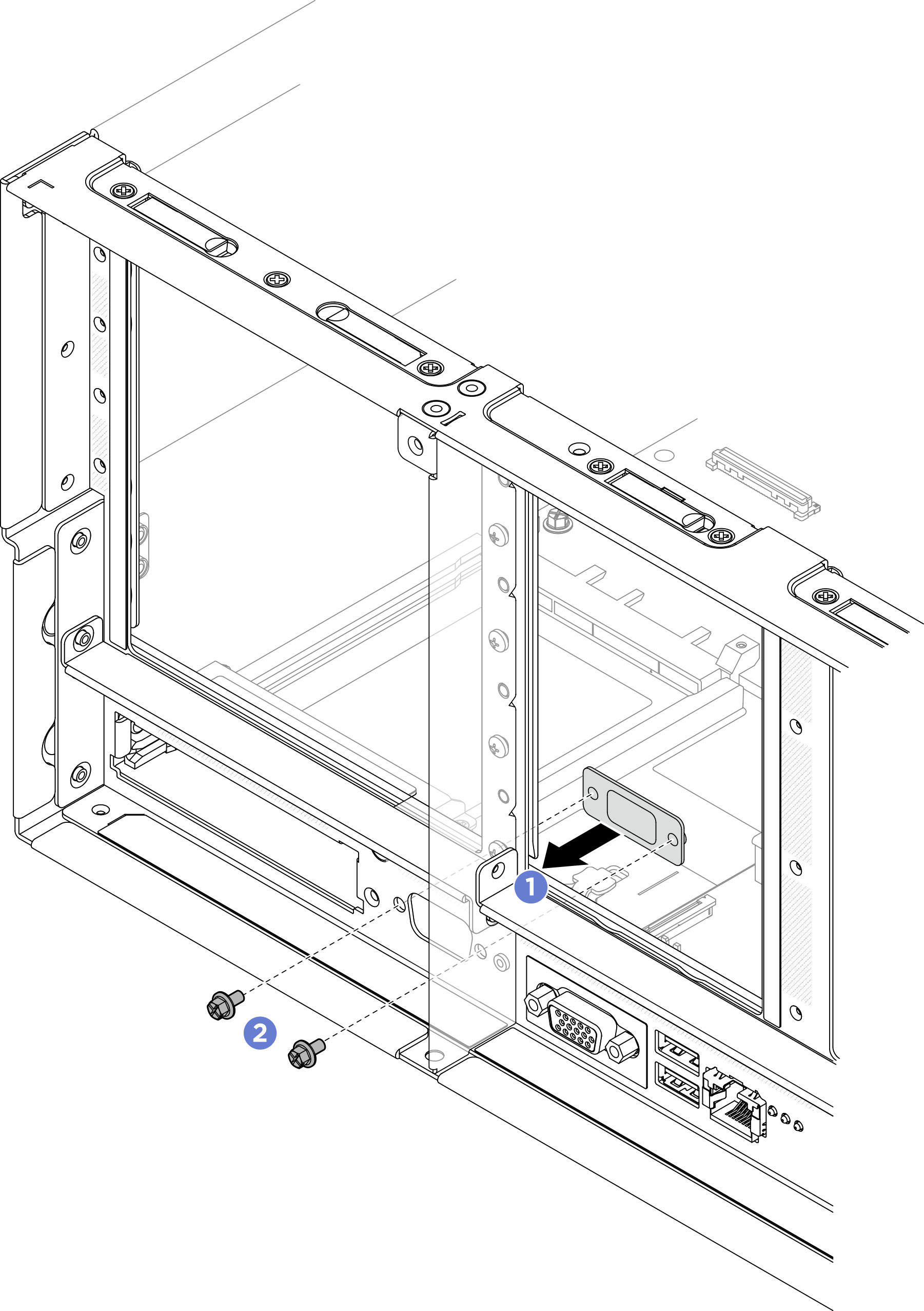

    Figura 3. Instalación del relleno del puerto serie

    Installing serial port filler
    1. Alinee e instale el relleno del puerto serie en el orificio del puerto serie desde dentro del chasis del servidor.
    2. Fije el relleno del puerto serie con los tornillos de sujeción.

Después de finalizar

  1. Instale un relleno o una unidad de sustitución. Consulte Instalación de módulo de puerto serie.

  2. Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.

Video de demostración

Vea el procedimiento en YouTube
