Remover o módulo de porta serial

Siga as instruções nesta seção para remover o módulo de porta serial.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Procedimento

  1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar as tampas superiores ou remover o servidor do rack. Consulte Substituição do servidor.
  2. Remova a tampa superior frontal. Consulte Remover a tampa superior frontal.
  3. Remova a tampa superior traseira. Consulte Remover a tampa superior traseira.
  4. Remova a barra transversal. Consulte Remover a barra transversal.
  5. Remova as placas riser PCIe. Consulte Remover a placa riser PCIe.
  6. Desconecte o módulo da porta serial do conector 1 no conjunto de placa-mãe.

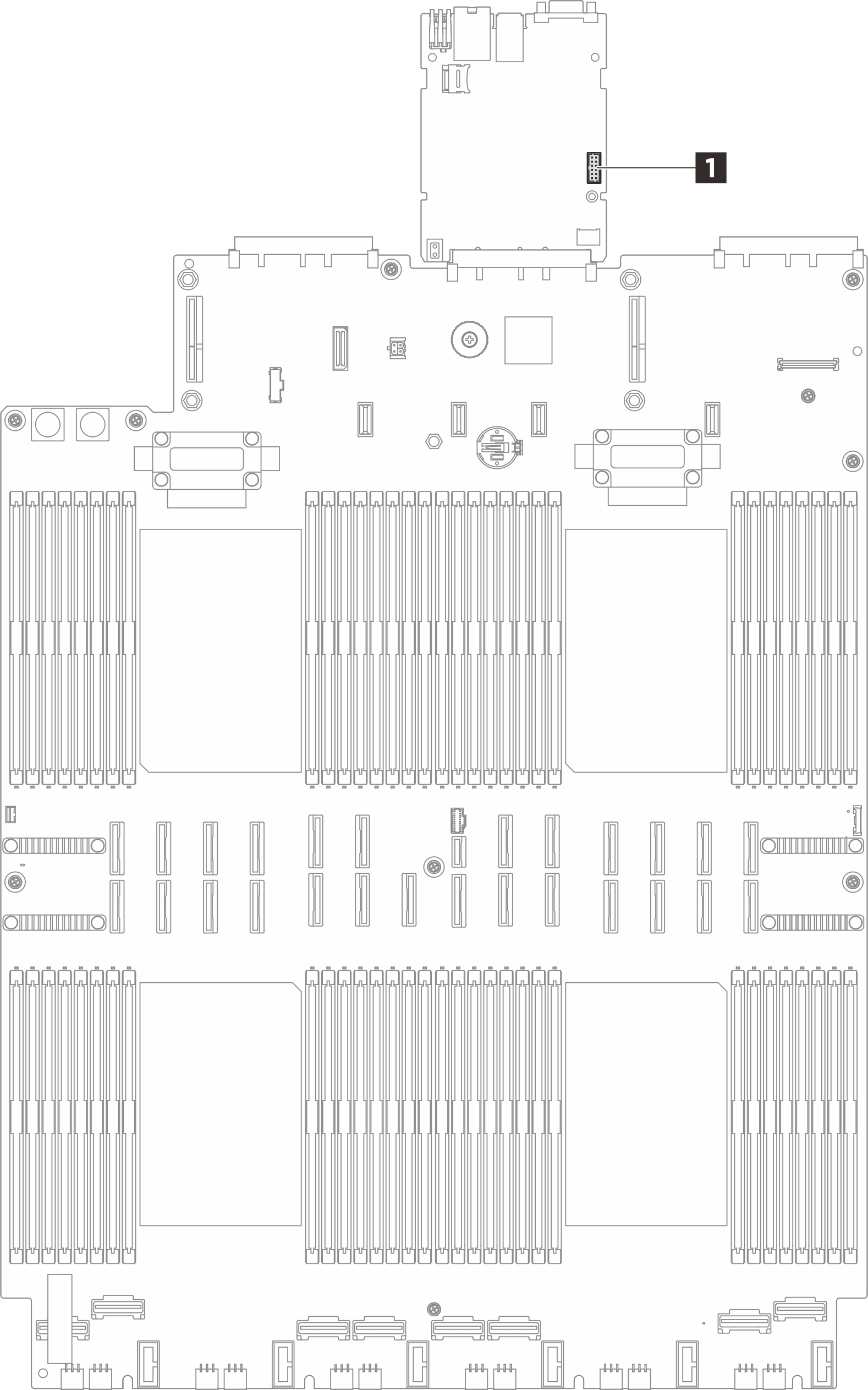

    Figura 1. Desconectando o módulo da porta serial

    Disconnecting serial port module
  7. Remova o módulo de porta serial.

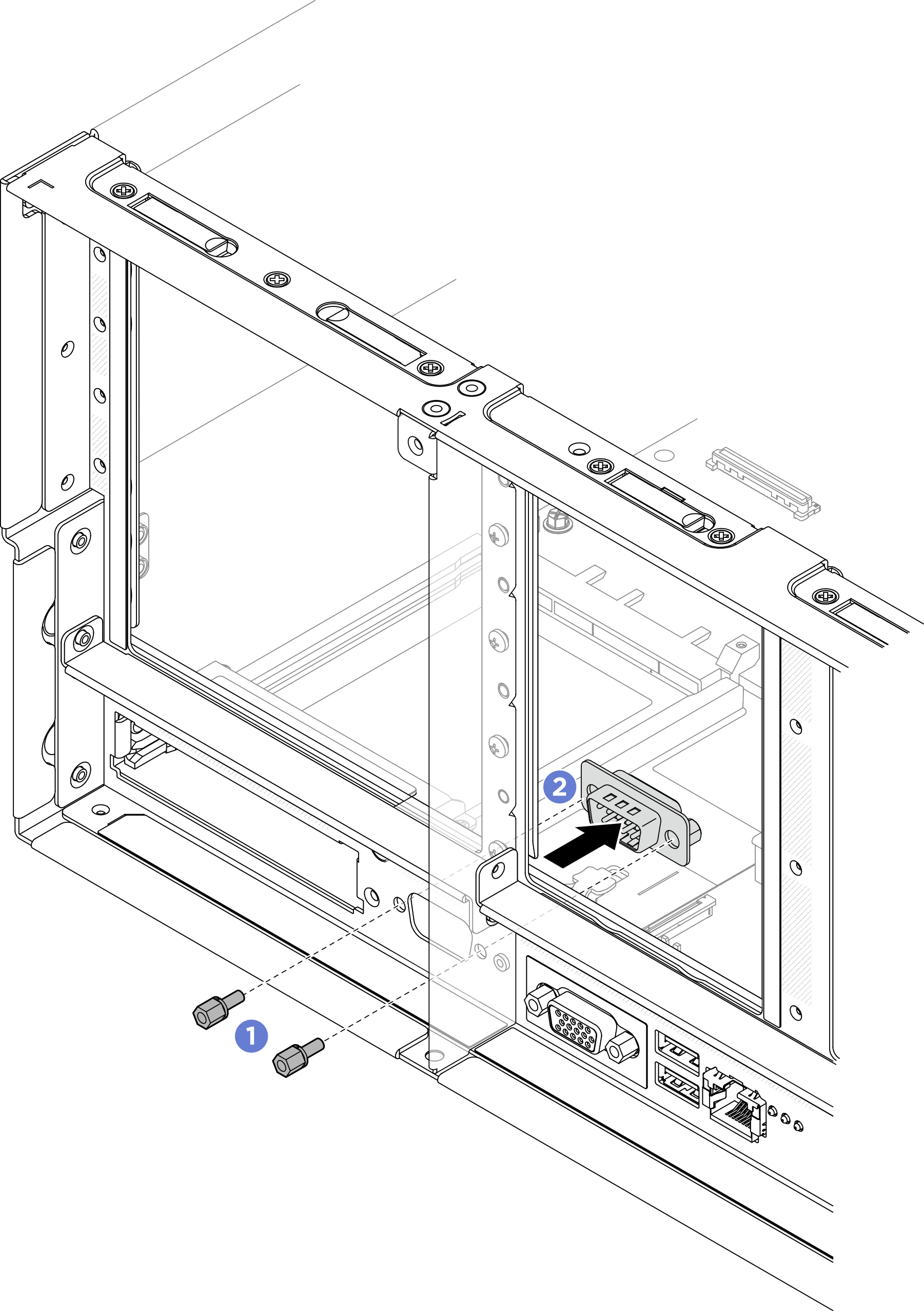

    Figura 2. Removendo o módulo de porta serial

    Removing serial port module
    1. Remova os parafusos de retenção na parte traseira do chassi.
    2. Empurre o módulo da porta serial para fora do orifício da porta serial e remova-o do chassi.
  8. Se necessário, instale o preenchimento da porta serial.

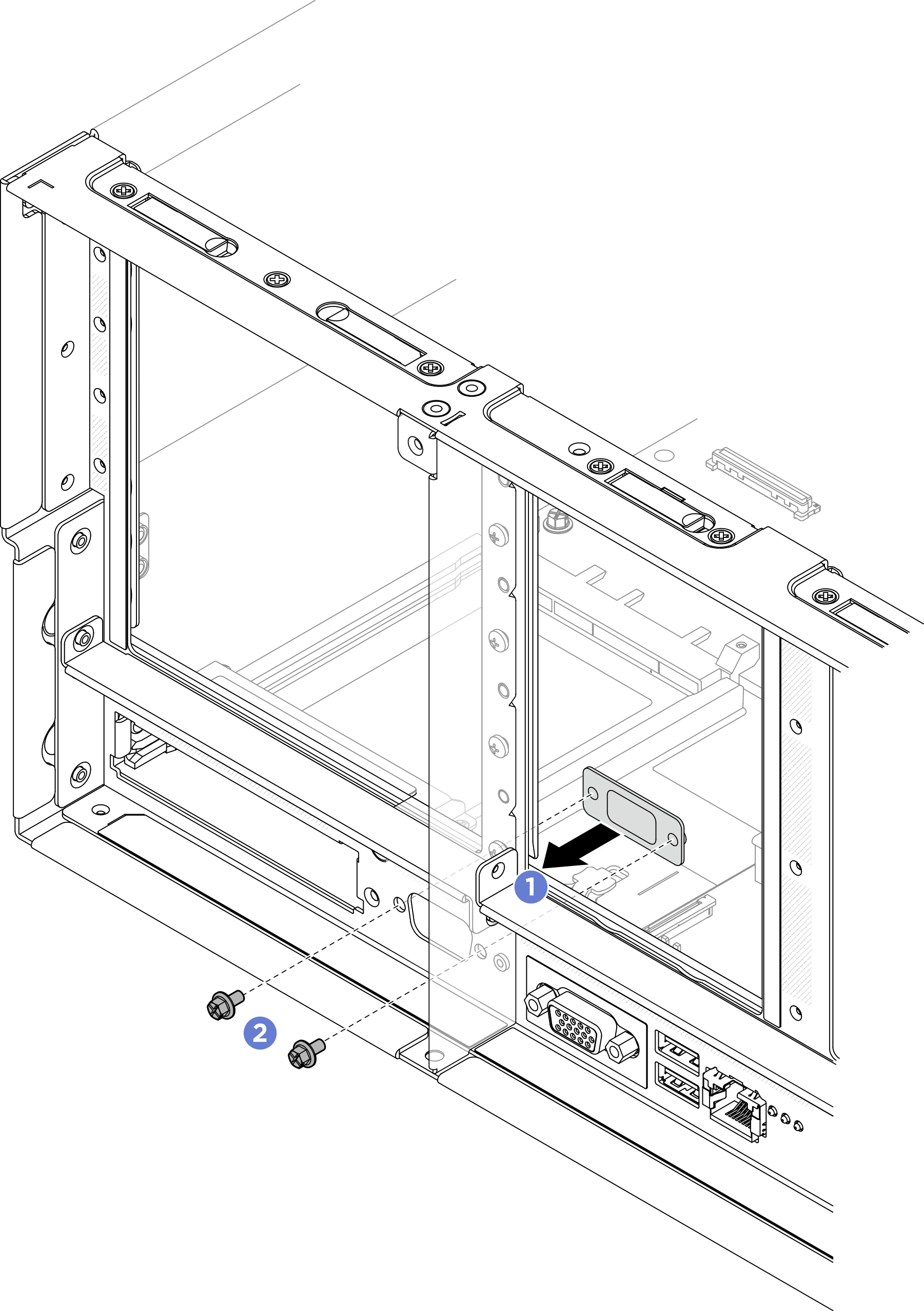

    Figura 3. Instalando o preenchimento da porta serial

    Installing serial port filler
    1. Alinhe e instale o preenchimento de porta serial no orifício da porta serial de dentro do chassi do servidor.
    2. Prenda o preenchimento de porta serial com os parafusos de retenção.

Depois de concluir

  1. Instale uma unidade de substituição ou m preenchimento. Consulte Instalar o módulo de porta serial.

  2. Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
