Serielles Anschlussmodul entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um das serielle Anschlussmodul zu entfernen.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Vorgehensweise

  1. Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zu den oberen Abdeckungen zu erhalten, oder entfernen Sie den Server aus dem Rack. Siehe Server austauschen.
  2. Entfernen Sie die vordere obere Abdeckung. (siehe Vordere obere Abdeckung entfernen).
  3. Entfernen Sie die hintere obere Abdeckung. (siehe Hintere obere Abdeckung entfernen).
  4. Entfernen Sie die Querstrebe. Siehe Querstrebe entfernen.
  5. Entfernen Sie die PCIe-Adapterkarte. Siehe PCIe-Adapterkarte entfernen.
  6. Ziehen Sie das serielle Anschlussmodul vom Anschluss 1 der Systemplatinenbaugruppe ab.

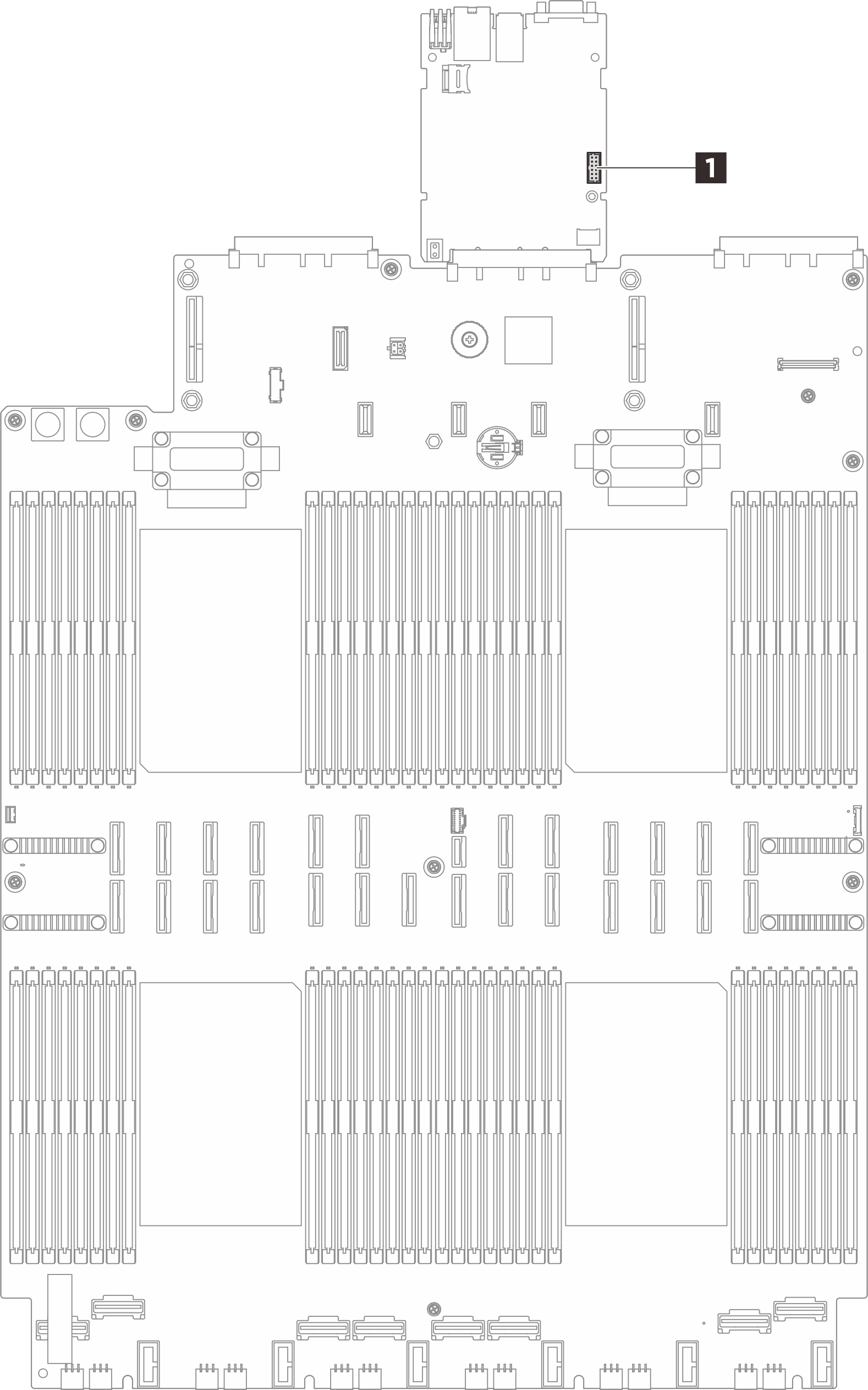

    Abbildung 1. Trennen des seriellen Anschlussmoduls

    Disconnecting serial port module
  7. Entfernen Sie das serielle Anschlussmodul.

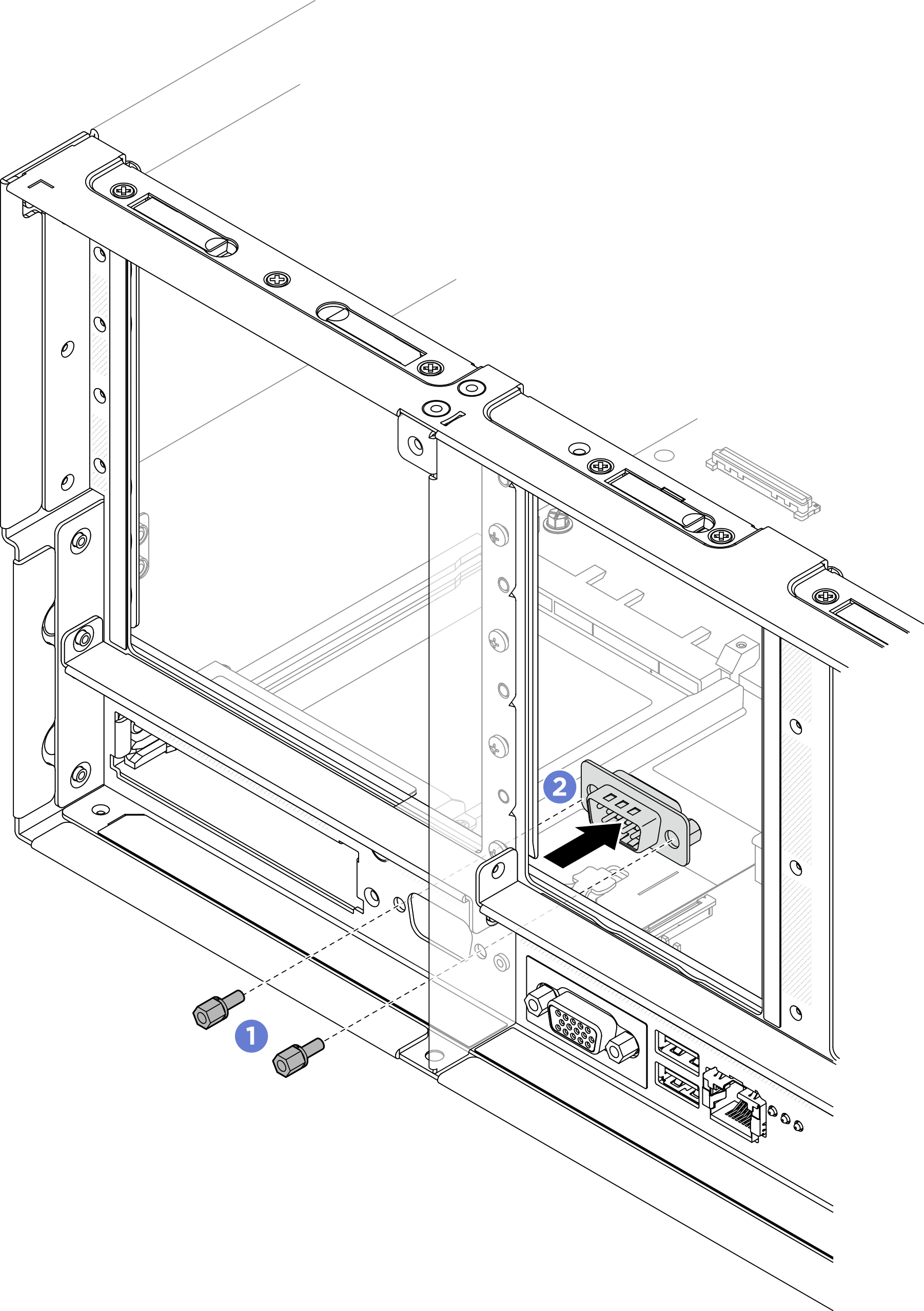

    Abbildung 2. Entfernen des seriellen Anschlussmoduls

    Removing serial port module
    1. Entfernen Sie die Halteschrauben an der Rückseite des Gehäuses.
    2. Drücken Sie das seriellen Anschlussmodul aus der Öffnung für den seriellen Anschluss und entfernen Sie es aus dem Gehäuse.
  8. Falls erforderlich, installieren Sie die Abdeckblende für den seriellen Anschluss wieder.

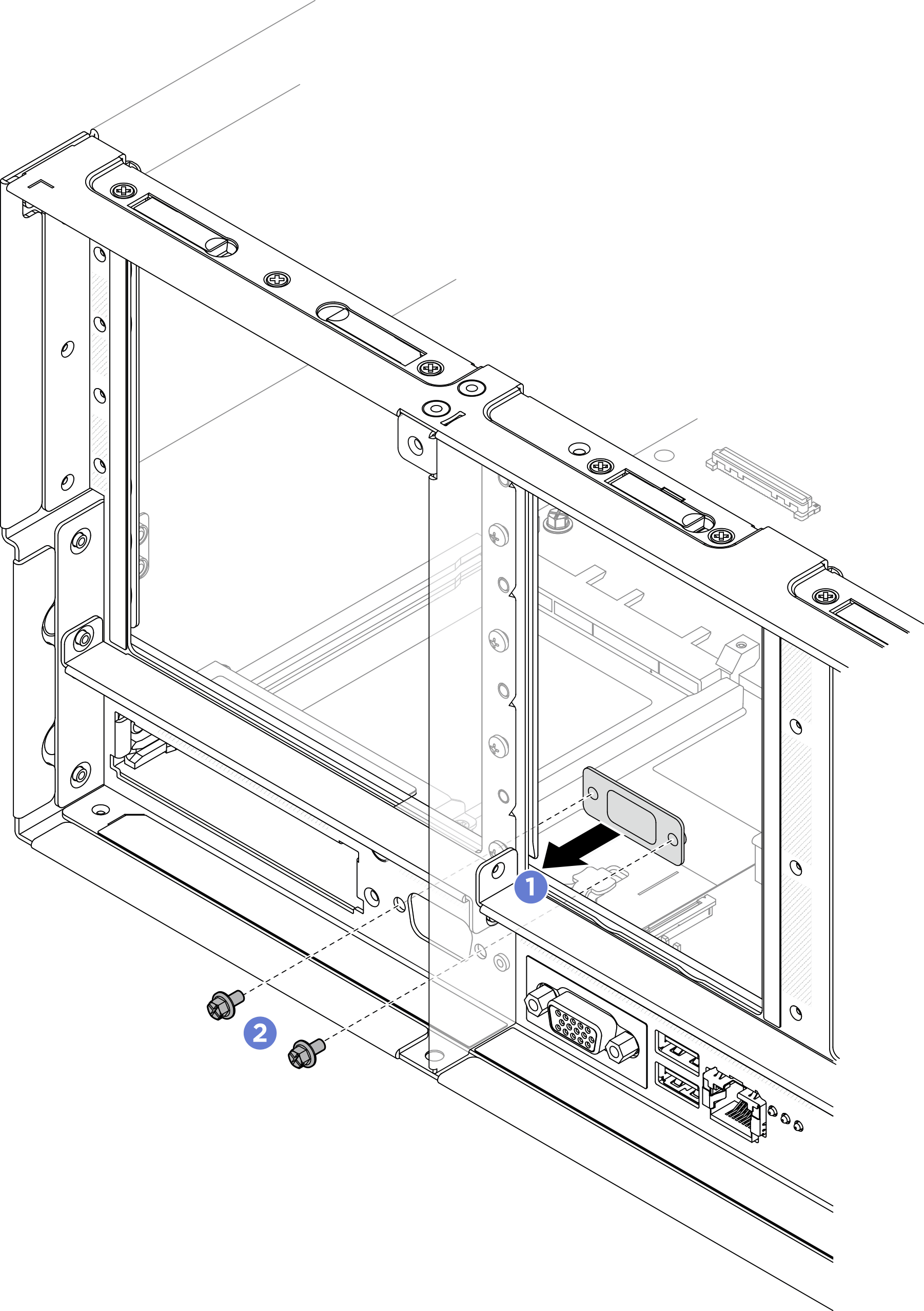

    Abbildung 3. Installieren der Abdeckblende für den seriellen Anschluss

    Installing serial port filler
    1. Richten Sie die Abdeckblende für den seriellen Anschluss von innen an der Öffnung für den seriellen Anschluss im Servergehäuse aus und installieren Sie sie.
    2. Befestigen Sie die Abdeckblende für den seriellen Anschluss mit den Halteschrauben.

Nach dieser Aufgabe

  1. Installieren Sie eine Ersatzeinheit oder eine Abdeckblende. Siehe Serielles Anschlussmodul installieren.

  2. Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
