Serielles Anschlussmodul installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um das serielle Anschlussmodul zu installieren.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Firmware‑ und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder Treiber aktualisieren.

Vorgehensweise

  1. Wenn eine Abdeckblende für den seriellen Anschluss installiert ist, entfernen Sie sie.

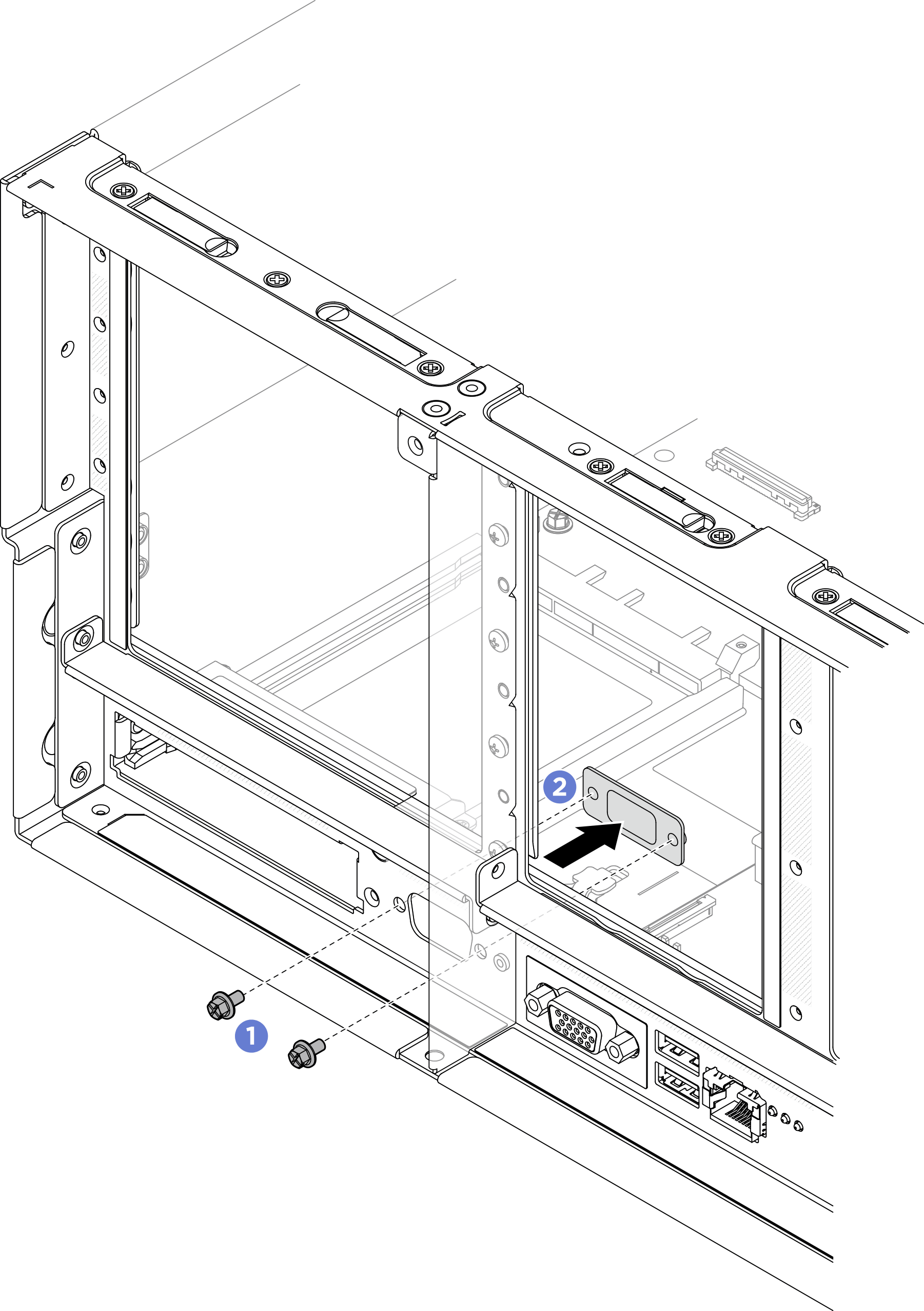

    Abbildung 1. Entfernen der Abdeckblende für den seriellen Anschluss

    Removing serial port filler
    1. Entfernen Sie die Halteschrauben an der Rückseite des Gehäuses.
    2. Drücken Sie die Abdeckblende für den seriellen Anschluss aus der Öffnung für den seriellen Anschluss und entfernen Sie sie aus dem Gehäuse.
  2. Installieren Sie das serielle Anschlussmodul.

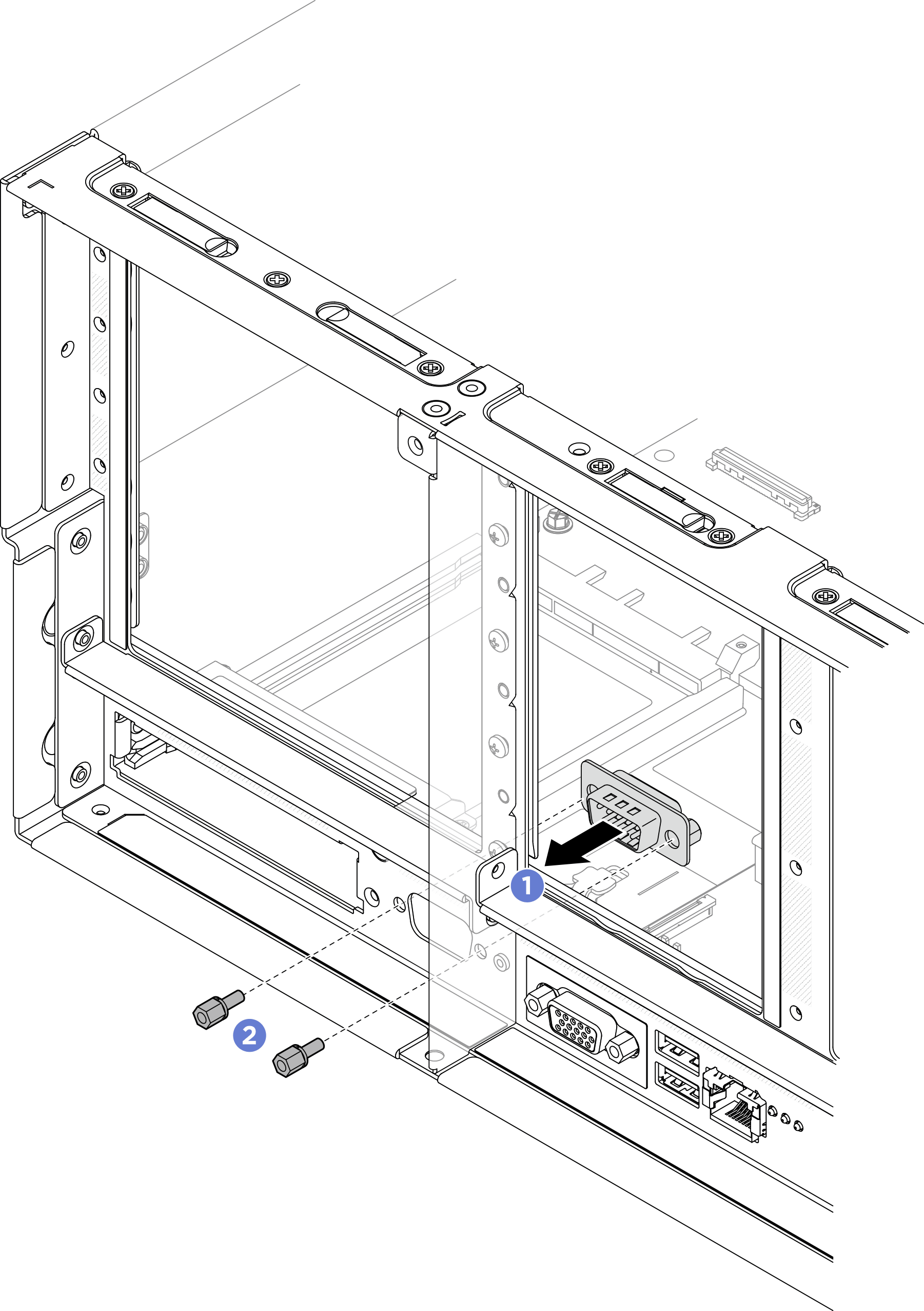

    Abbildung 2. Installieren des seriellen Anschlussmoduls

    Installing serial port module
    1. Richten Sie das serielle Anschlussmodul von innen an der Öffnung für den seriellen Anschluss im Servergehäuse aus und installieren Sie es.
    2. Befestigen Sie das serielle Anschlussmodul mit den Halteschrauben.
  3. Schließen Sie das serielle Anschlussmodul an den Anschluss 1 auf der Systemplatinenbaugruppe an.
    Abbildung 3. Anschließen des seriellen Anschlussmoduls

    Connecting serial port module

Nach dieser Aufgabe

  1. Installieren Sie die PCIe-Adapterkarte wieder. (siehe PCIe-Adapterkarte installieren).

  2. Installieren Sie die Querstrebe erneut. (siehe Querstrebe installieren).

  3. Bringen Sie die hintere obere Abdeckung wieder an. (Siehe Hintere obere Abdeckung installieren).

  4. Bringen Sie die vordere obere Abdeckung wieder an. (Siehe Vordere obere Abdeckung installieren).

  5. Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.

  6. Klicken Sie auf der UEFI-Einrichtungsseite auf Systemeinstellungen > Einheiten und E/A-Anschlüsse > Einstellungen für Umleitung an die Konsole. Ändern Sie sowohl die Einstellung für die Konsolenumleitung als auch für die SP-Umleitung in Aktiviert.

  7. Um das serielle Anschlussmodul unter Linus oder Microsoft Windows zu aktivieren, gehen Sie je nach installiertem Betriebssystem wie folgt vor:
    Anmerkung
    Wenn die Funktion „Serial over LAN“ (SOL) oder „Emergency Management Services“ (EMS) aktiviert ist, wird der serielle Anschluss unter Linux und anderen Microsoft Windows verborgen. Daher ist es erforderlich, SOL und EMS zu deaktivieren, um den seriellen Anschluss bei Betriebssystemen für serielle Geräte zu verwenden.

    • Unter Linux:

      Öffnen Sie ipmitool und geben Sie den folgenden Befehl ein, um die Serial over LAN-Funktion (SOL) zu deaktivieren:

      -I lanplus -H IP -U USERID -P PASSW0RD sol deactivate

    • Unter Microsoft Windows:

      1. Öffnen Sie ipmitool und geben Sie den folgenden Befehl ein, um die SOL-Funktion zu deaktivieren:

        -I lanplus -H IP -U USERID -P PASSW0RD sol deactivate

      2. Öffnen Sie Windows PowerShell und geben Sie den folgenden Befehl ein, um die Emergency Management Services-Funktion (EMS) zu deaktivieren:

        Bcdedit /ems off

      3. Starten Sie den Server neu, damit die neue EMS-Einstellung wirksam wird.
