직렬 포트 모듈 설치

이 섹션의 지침에 따라 직렬 포트 모듈을 설치하십시오.

이 작업 정보

주의

설치 지침 및 안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.
서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.
설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

펌웨어 및 드라이버 다운로드: 구성 요소를 교체한 후 펌웨어 또는 드라이버를 업데이트해야 할 수 있습니다.

서버의 최신 펌웨어 및 드라이버 업데이트를 확인하려면 ThinkSystem SR860 V4에 대한 드라이버 및 소프트웨어 다운로드 웹 사이트로 이동하십시오.
펌웨어 업데이트 도구에 대한 자세한 정보를 보려면 펌웨어 업데이트로 이동하십시오.

절차

직렬 포트 필터가 설치된 경우 제거하십시오.

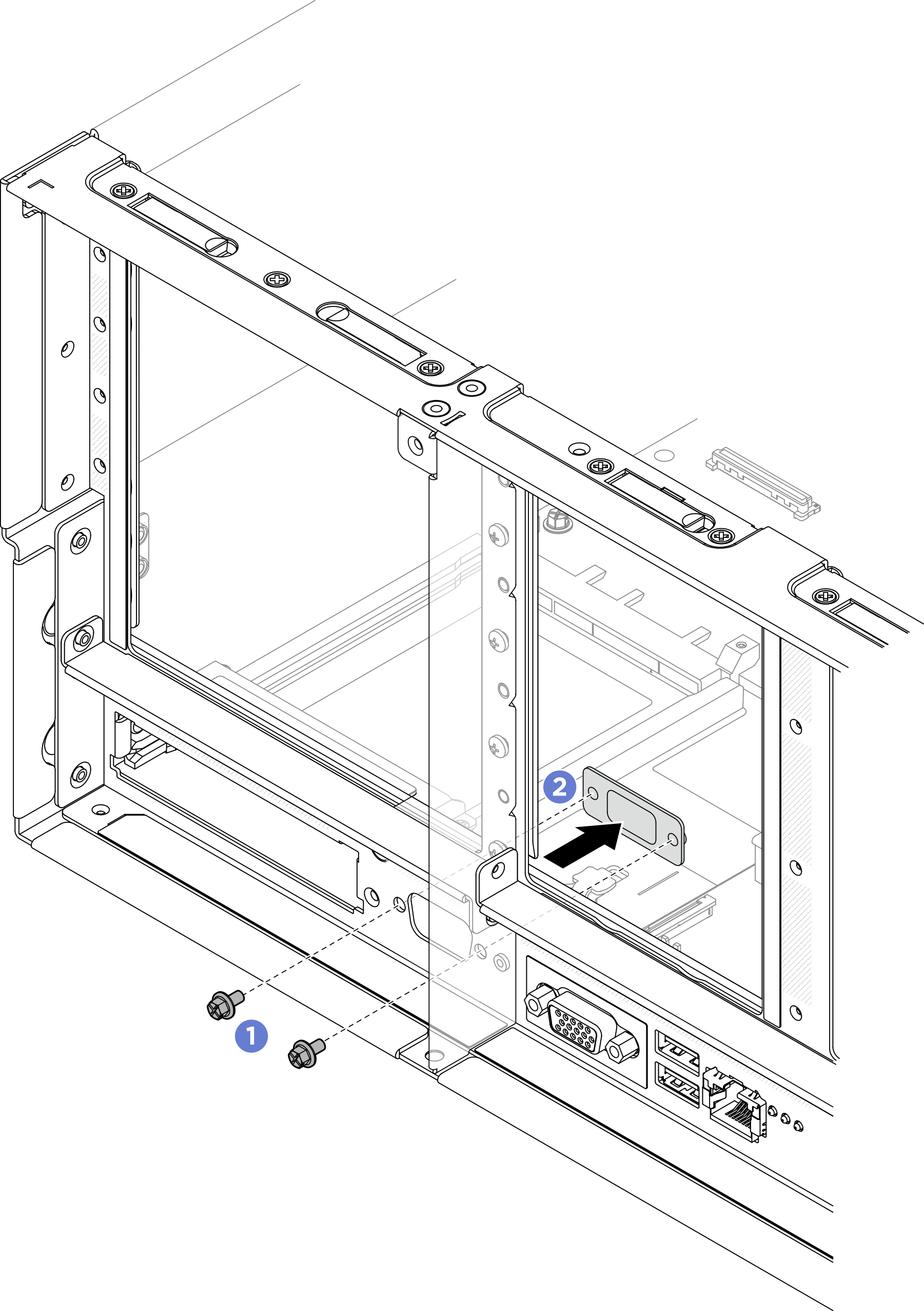

그림 1. 직렬 포트 필러 제거
1. 섀시 뒷면에 있는 고정 나사를 제거하십시오.
2. 직렬 포트 구멍에서 직렬 포트 필러를 밀어 섀시에서 제거하십시오.
직렬 포트 모듈을 설치하십시오.

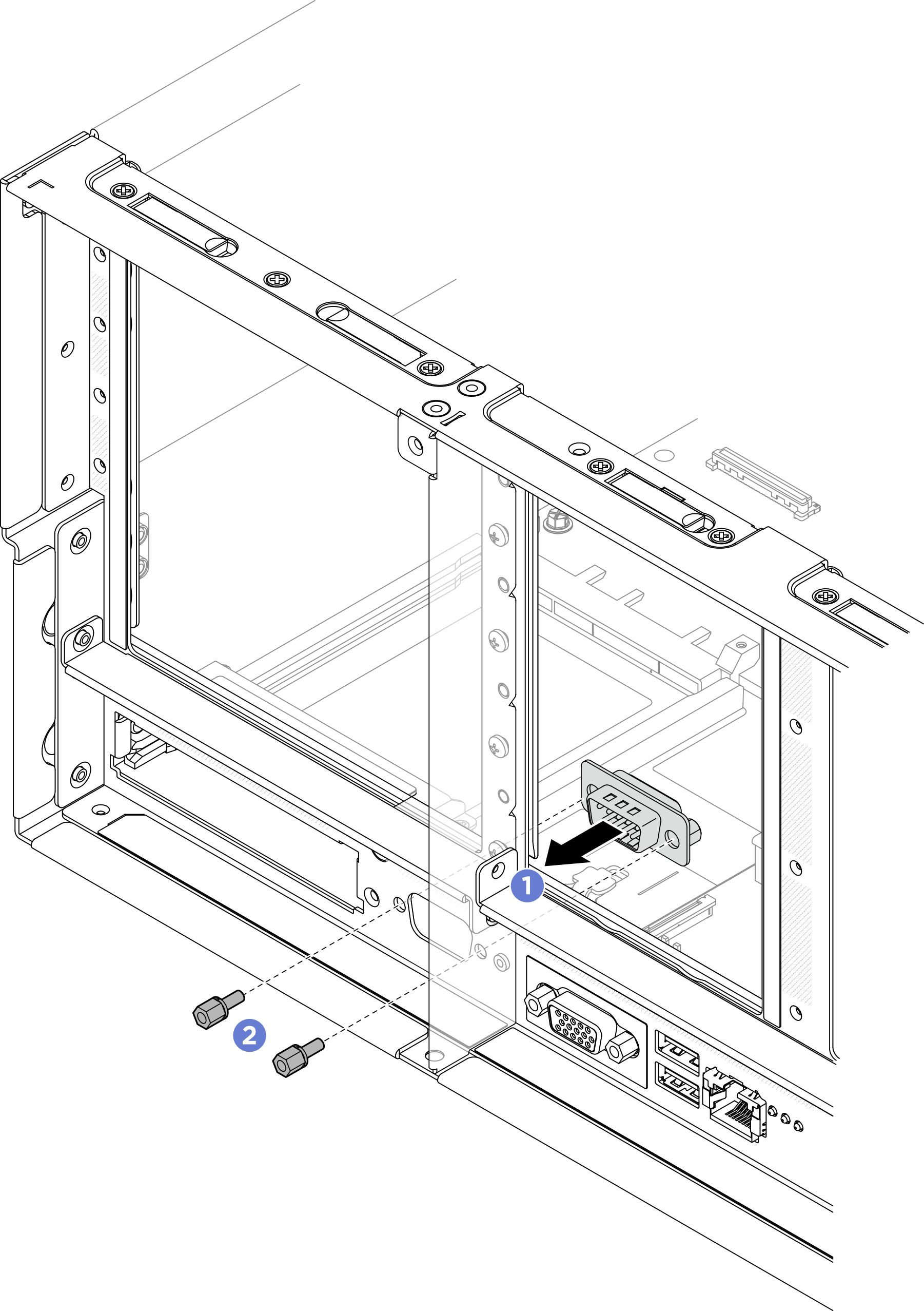

그림 2. 직렬 포트 모듈 설치
1. 직렬 포트 모듈을 서버 섀시 안쪽의 직렬 포트 구멍에 맞춰 설치하십시오.
2. 고정 나사로 직렬 포트 모듈을 고정하십시오.
직렬 포트 모듈을 시스템 보드 어셈블리의 커넥터 1에 연결하십시오.
그림 3. 직렬 포트 모듈 연결

완료한 후

PCIe 라이저를 다시 설치하십시오. PCIe 라이저 설치의 내용을 참조하십시오.
크로스바를 다시 설치하십시오. 크로스바 설치의 내용을 참조하십시오.
뒤쪽 윗면 덮개를 다시 설치하십시오. 뒷면 윗면 덮개 설치의 내용을 참조하십시오.
앞쪽 윗면 덮개를 다시 설치하십시오. 앞면 윗면 덮개 설치의 내용을 참조하십시오.
부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.
UEFI 설정 페이지에서 시스템 설정 > 장치 및 I/O 포트 > 콘솔 리디렉션 설정을 클릭합니다. 콘솔 리디렉션 및 SP 리디렉션 설정을 모두 사용으로 변경합니다.
Linux 또는 Microsoft Windows에서 직렬 포트 모듈을 활성화하려면 설치된 운영 체제에 따라 다음 중 하나를 수행하십시오.
주
SOL(Serial over LAN) 또는 EMS(Emergency Management Services) 기능이 활성화된 경우 직렬 포트는 Linux 및 Microsoft Windows에서 숨겨집니다. 따라서 운영 체제에서 직렬 장치용 직렬 포트를 사용하려면 SOL 및 EMS를 비활성화해야 합니다.
- Linux의 경우:
  ipmitool을 열고 다음 명령을 입력하여 SOL(Serial over LAN) 기능을 비활성화하십시오.
```
-I lanplus -H IP -U USERID -P PASSW0RD sol deactivate
```
- Microsoft Windows의 경우:
  1. ipmitool을 열고 다음 명령을 입력하여 SOL 기능을 비활성화하십시오.
    -I lanplus -H IP -U USERID -P PASSW0RD sol deactivate
  2. Windows PowerShell을 열고 다음 명령을 입력하여 EMS(Emergency Management Services) 기능을 비활성화합니다.
    Bcdedit /ems off
  3. EMS 설정이 적용되도록 서버를 다시 시작하십시오.
