ติดตั้งโมดูลพอร์ตอนุกรม

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งโมดูลพอร์ตอนุกรม

เกี่ยวกับงานนี้

ข้อควรสนใจ

  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

การดาวน์โหลดเฟิร์มแวร์และไดรเวอร์: คุณอาจต้องอัปเดตเฟิร์มแวร์หรือไดรเวอร์หลังจากเปลี่ยนส่วนประกอบ

ขั้นตอน

  1. หากมีการติดตั้งแผงครอบพอร์ตอนุกรม ให้ถอดออก

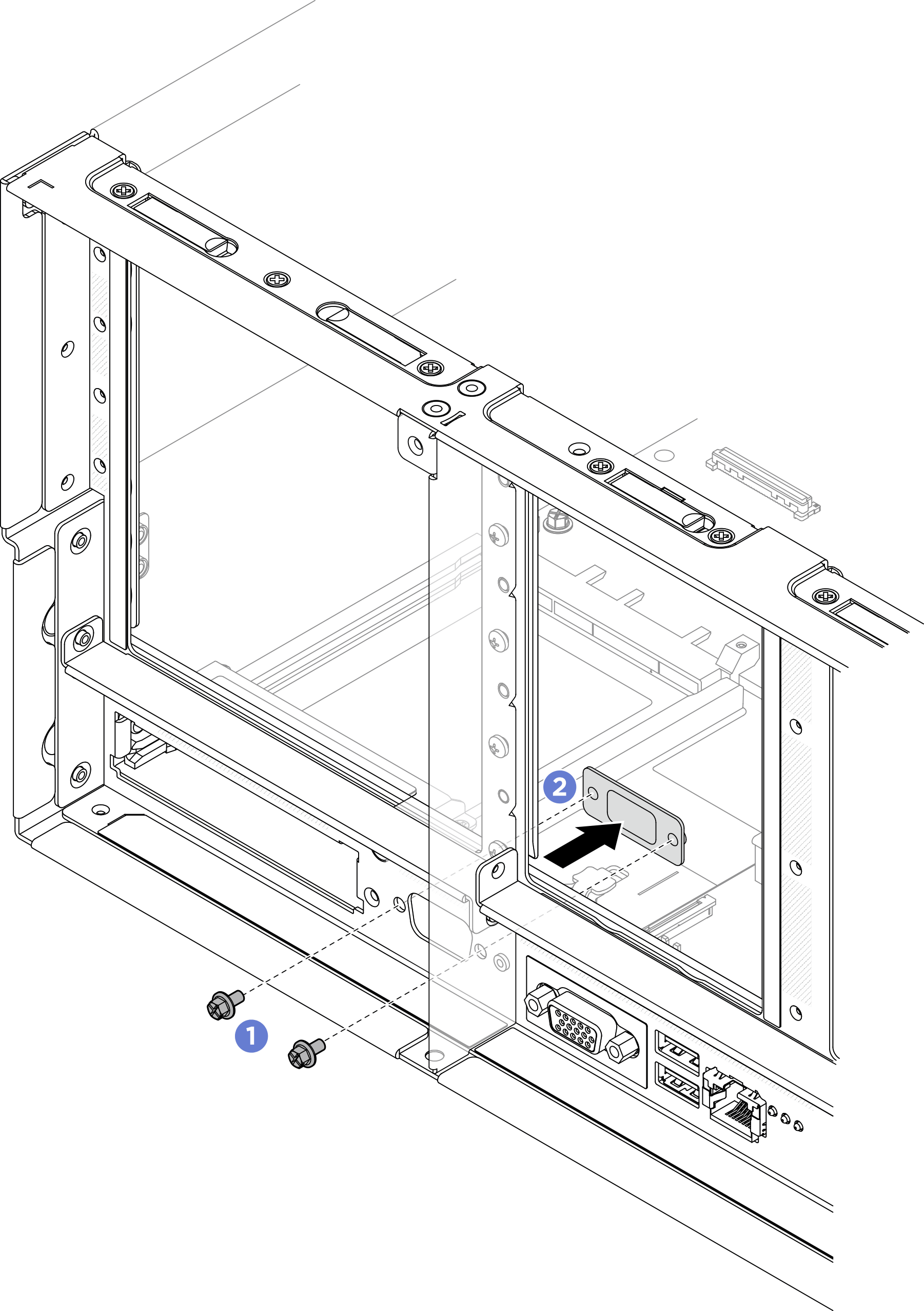

    รูปที่ 1. การถอดแผงครอบพอร์ตอนุกรม

    Removing serial port filler
    1. ถอดสกรูยึดที่ด้านหลังของเซิร์ฟเวอร์
    2. ดันแผงครอบพอร์ตอนุกรมออกจากรูพอร์ตอนุกรมและถอดออกจากตัวเครื่อง
  2. ติดตั้งโมดูลพอร์ตอนุกรม

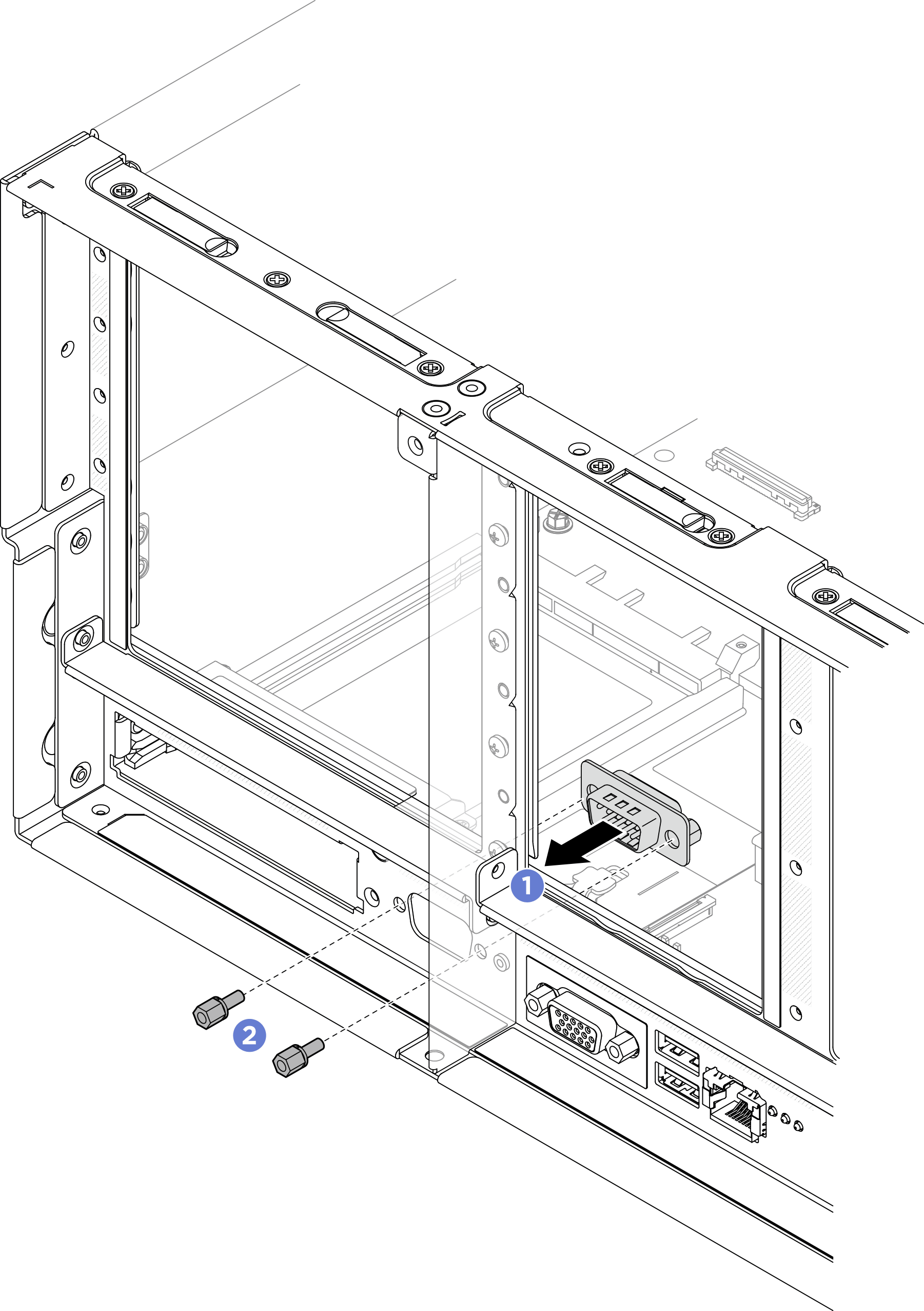

    รูปที่ 2. การติดตั้งโมดูลพอร์ตอนุกรม

    Installing serial port module
    1. จัดตำแหน่งและติดตั้งโมดูลพอร์ตอนุกรมลงในรูพอร์ตอนุกรมในตัวเครื่องจากภายในตัวเครื่องของเซิร์ฟเวอร์
    2. ยึดโมดูลพอร์ตอนุกรมให้แน่นด้วยสกรูยึด
  3. เชื่อมต่อโมดูลพอร์ตอนุกรมเข้ากับขั้วต่อ 1 บนส่วนประกอบแผงระบบ
    รูปที่ 3. การเชื่อมต่อโมดูลพอร์ตอนุกรม

    Connecting serial port module

หลังจากดำเนินการเสร็จ

  1. ติดตั้งตัวยก PCIe อีกครั้ง ดูติดตั้งตัวยก PCIe

  2. ติดตั้งครอสบาร์กลับเข้าที่ ดูติดตั้งครอสบาร์

  3. ติดตั้งฝาครอบด้านบนด้านหลังกลับเข้าที่ ดูติดตั้งฝาครอบด้านบนข้างหลัง

  4. ติดตั้งฝาครอบด้านบนด้านหน้ากลับเข้าที่ ดูติดตั้งฝาครอบด้านบนด้านหน้า

  5. ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์

  6. จากหน้าการตั้งค่า UEFI ให้คลิก System Settings > Devices and I/O Ports > Console Redirection Settings เปลี่ยนการตั้งค่าทั้ง Console Redirection และ SP Redirection เป็น Enabled

  7. ในการเปิดใช้งานโมดูลพอร์ตอนุกรมบน Linux หรือ Microsoft Windows ให้ทำอย่างใดอย่างหนึ่งต่อไปนี้โดยขึ้นอยู่กับระบบปฏิบัติการที่ติดตั้งไว้:
    หมายเหตุ
    หากเปิดใช้งานคุณลักษณะ Serial over LAN (SOL) หรือ Emergency Management Services (EMS) พอร์ตอนุกรมจะถูกซ่อนเอาไว้บน Linux และ Microsoft Windows ดังนั้น คุณจึงจำเป็นต้องปิดใช้งาน SOL และ EMS เพื่อใช้พอร์ตอนุกรมในระบบปฏิบัติการของอุปกรณ์อนุกรม

    • สำหรับ Linux:

      เปิด ipmitool และป้อนคำสั่งต่อไปนี้เพื่อปิดการใช้งานคุณสมบัติ Serial-Over-LAN (SOL):

      -I lanplus -H IP -U USERID -P PASSW0RD sol deactivate

    • สำหรับ Microsoft Windows:

      1. เปิด ipmitool และป้อนคำสั่งต่อไปนี้เพื่อปิดการใช้งานคุณสมบัติ SOL:

        -I lanplus -H IP -U USERID -P PASSW0RD sol deactivate

      2. เปิด Windows PowerShell และป้อนคำสั่งต่อไปนี้เพื่อปิดการใช้งานคุณสมบัติ Emergency Management Services (EMS):

        Bcdedit /ems off

      3. รีสตาร์ทเซิร์ฟเวอร์เพื่อให้แน่ใจว่าการตั้งค่า EMS มีผล
