Instalación de módulo de puerto serie

Siga las instrucciones que aparecen en esta sección para instalar el módulo de puerto serie.

Acerca de esta tarea

Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente.

Procedimiento

  1. Si hay un relleno de puerto serie instalado, extráigalo.

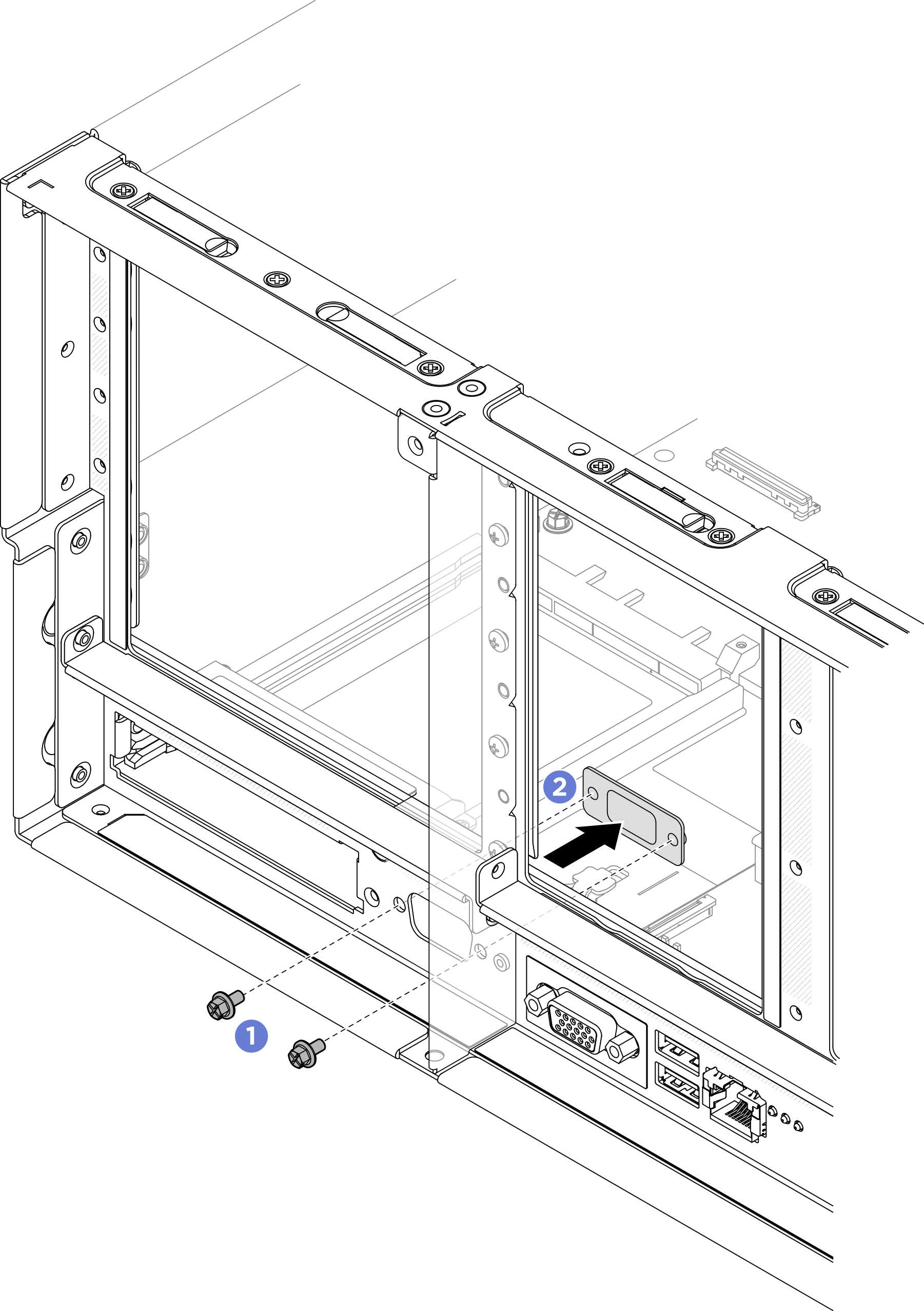

    Figura 1. Extracción del relleno de puerto serie

    Removing serial port filler
    1. Quite los tornillos de sujeción de la parte posterior del chasis.
    2. Empuje el relleno del puerto serie hacia fuera del orificio del puerto serie y extráigalo del chasis.
  2. Instale el módulo de puerto serie.

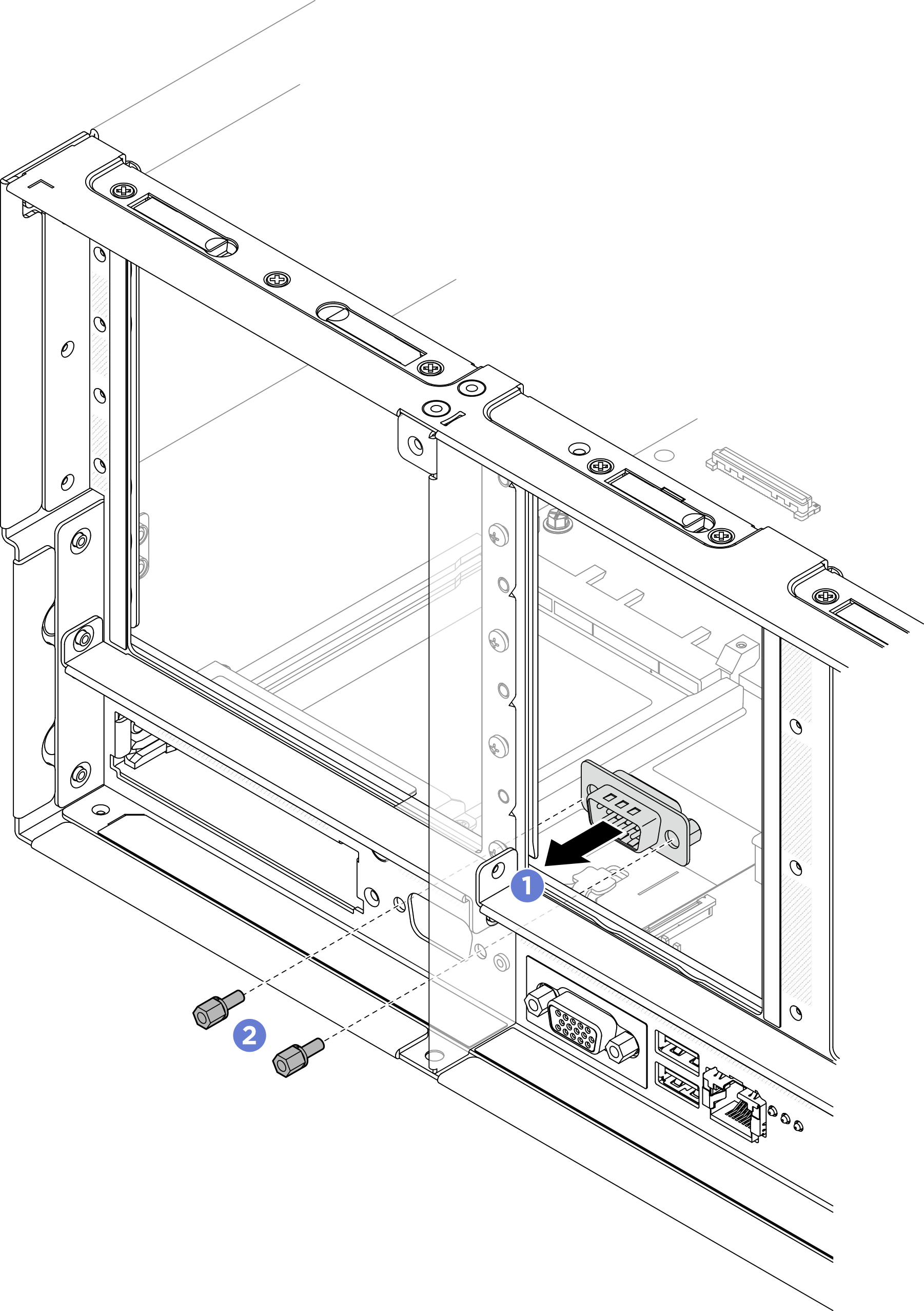

    Figura 2. Instalación del módulo de puerto serie

    Installing serial port module
    1. Alinee e instale el módulo de puerto serie en el orificio del puerto serie desde dentro del chasis del servidor.
    2. Fije el módulo de puerto serie con los tornillos de sujeción.
  3. Conecte el módulo de puerto de serie al conector 1 del conjunto de la placa del sistema.
    Figura 3. Conexión del módulo de puerto de serie

    Connecting serial port module

Después de finalizar

  1. Vuelva a instalar las tarjetas de expansión PCIe. Consulte Instalación de la tarjeta de expansión PCIe.

  2. Vuelva a instalar la barra cruzada. Consulte Instalación de la barra cruzada.

  3. Vuelva a instalar la cubierta superior posterior. Consulte Instalación de la cubierta superior posterior.

  4. Vuelva a instalar la cubierta superior frontal. Consulte Instalación de la cubierta superior frontal.

  5. Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.

  6. En la página Configuración de UEFI, haga clic en Configuraciones del sistema > Dispositivos y puertos de E/S > Configuraciones de redireccionamiento de la consola. Cambie el valor de Redireccionamiento de la consola y Redireccionamiento del SP a Habilitado.

  7. Para habilitar el módulo de puerto serie en Linux o Microsoft Windows, siga uno de estos procedimientos, según el sistema operativo instalado:
    Nota
    Si la función Serie sobre LAN (SOL) o Servicios de gestión de emergencia (EMS) está habilitada, el puerto serie estará oculto en Linux y Microsoft Windows. Por lo tanto, es necesario deshabilitar SOL y EMS para utilizar el puerto serie en sistemas operativos para los dispositivos serie.

    • Para Linux:

      Abra la herramienta ipmitool e ingrese el siguiente comando para deshabilitar la función Serie sobre LAN (SOL):

      -I lanplus -H IP -U USERID -P PASSW0RD sol deactivate

    • Para Microsoft Windows:

      1. Abra la herramienta ipmitool e ingrese el siguiente comando para deshabilitar la función SOL:

        -I lanplus -H IP -U USERID -P PASSW0RD sol deactivate

      2. Abra Windows PowerShell y escriba el siguiente comando para deshabilitar la función de Servicios de gestión de emergencia (EMS):

        Bcdedit /ems off

      3. Reinicie el servidor para asegurarse de que el valor de EMS surta efecto.
