Установка модуля последовательного порта

Следуйте инструкциям в этом разделе, чтобы установить модуль последовательного порта.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Загрузка микропрограммы и драйвера: после замены компонента, возможно, потребуется обновить микропрограмму или драйвер.

Процедура

  1. Снимите заглушку последовательного порта, если она установлена.

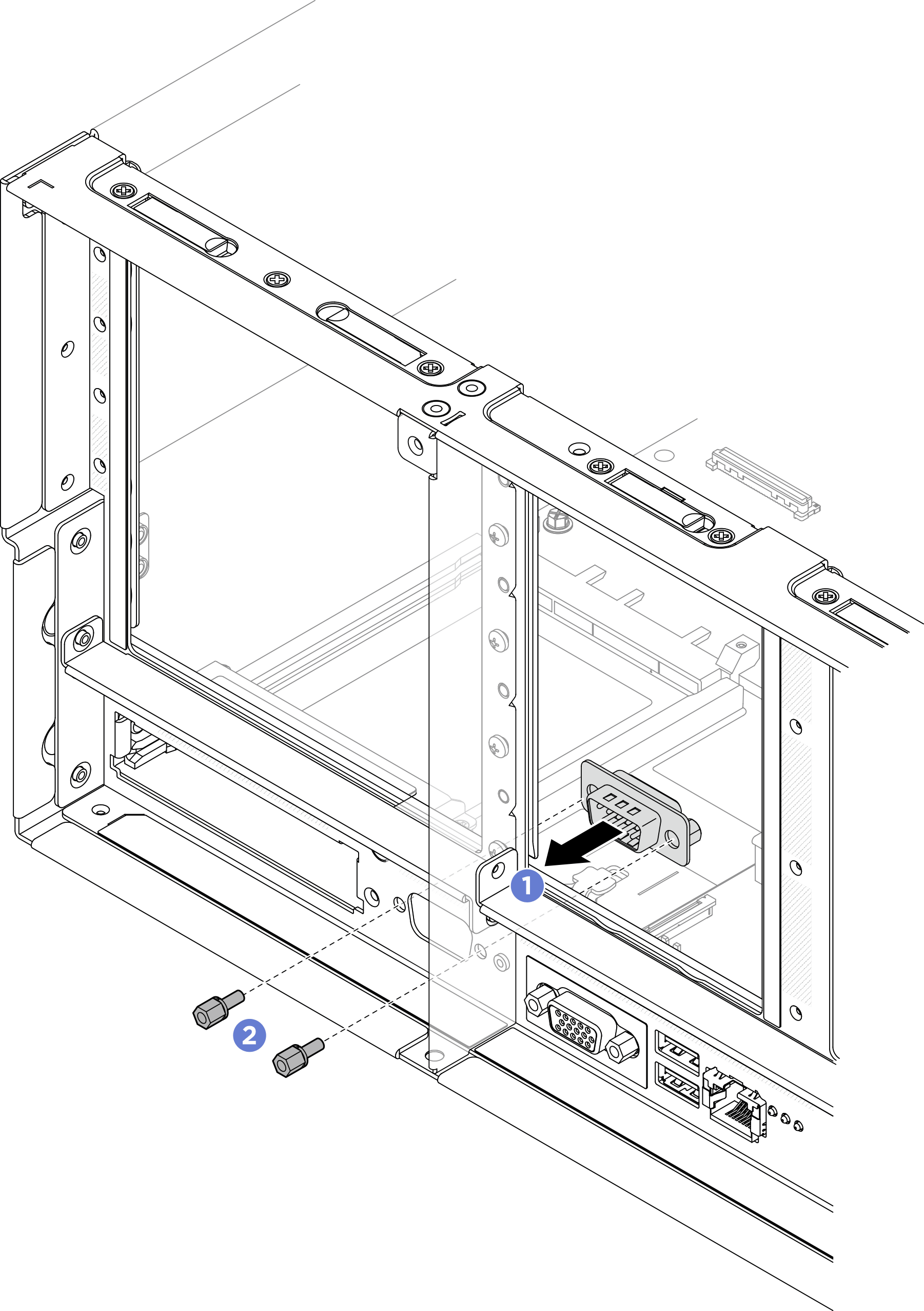

    Рис. 1. Извлечение заглушки последовательного порта

    Removing serial port filler
    1. Открутите фиксирующие винты с задней стороны рамы.
    2. Извлеките заглушку последовательного порта из соответствующего ему отверстия, а затем из рамы.
  2. Установите модуль последовательного порта.

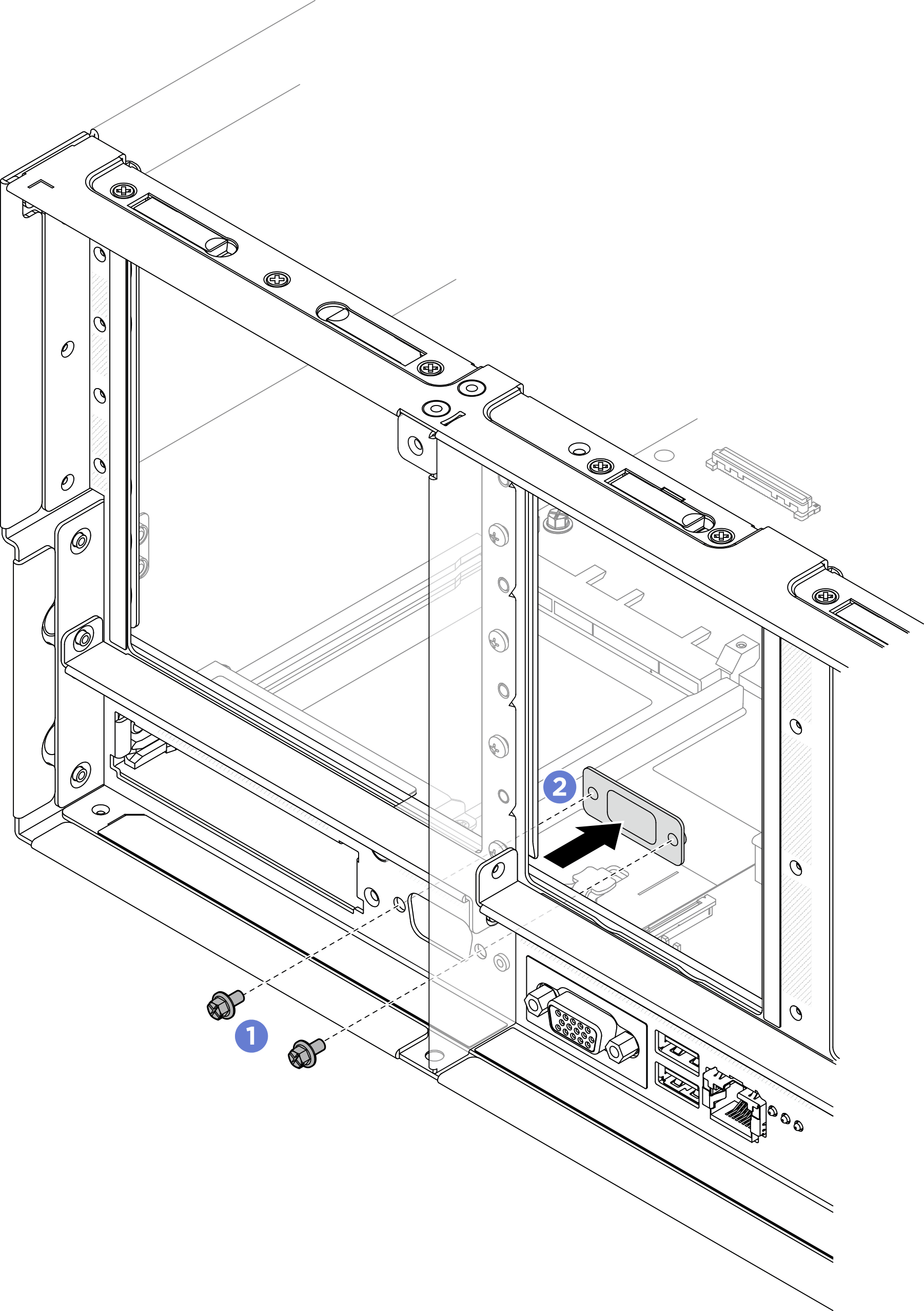

    Рис. 2. Установка модуля последовательного порта

    Installing serial port module
    1. Совместите модуль последовательного порта с отверстием для него и установите этот модуль с внутренней стороны серверной рамы.
    2. Зафиксируйте модуль последовательного порта винтами.
  3. Подключите модуль последовательного порта к разъему 1 на блоке материнской платы.
    Рис. 3. Подключение модуля последовательного порта

    Connecting serial port module

После завершения

  1. Установите на место платы-адаптеры Riser PCIe. См. раздел Установка платы-адаптера PCIe Riser.

  2. Установите на место поперечную планку. См. раздел Установка поперечной планки.

  3. Установите на место задний верхний кожух. См. раздел Установка заднего верхнего кожуха.

  4. Установите на место передний верхний кожух. См. раздел Установка переднего верхнего кожуха.

  5. Завершите замену компонентов. См. раздел Завершение замены компонентов.

  6. На странице «Настройка UEFI» выберите Системные параметры > Устройства и порты ввода-вывода > Параметры перенаправление консоли. Измените значения параметров Перенаправление консоли и Перенаправление SP на Включено.

  7. Чтобы включить модуль последовательного порта в Linux или Microsoft Windows, выполните одно из следующих действий в зависимости от установленной операционной системы:
    Прим.
    Если функция «Перенаправление последовательного порта через локальную сеть» (SOL) или «Службы аварийного управления» (EMS) включена, последовательный порт в Linux и Microsoft Windows будет скрыт. Поэтому для использования последовательного порта в операционных системах для последовательных устройств функции SOL и EMS необходимо отключить.

    • В Linux:

      Откройте ipmitool и введите следующую команду, чтобы отключить перенаправление последовательного порта через локальную сеть (SOL):

      -I lanplus -H IP -U USERID -P PASSW0RD sol deactivate

    • В Microsoft Windows:

      1. Откройте ipmitool и введите следующую команду, чтобы отключить SOL:

        -I lanplus -H IP -U USERID -P PASSW0RD sol deactivate

      2. Откройте Windows PowerShell и введите следующую команду, чтобы отключить службы аварийного управления (EMS):

        Bcdedit /ems off

      3. Перезапустите сервер, чтобы убедиться, что настройка EMS вступит в силу.
