Installation du module de port série

Suivez les instructions de cette section pour installer le module de port série.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.

Procédure

  1. Si un obturateur de port série est installé, retirez-le.

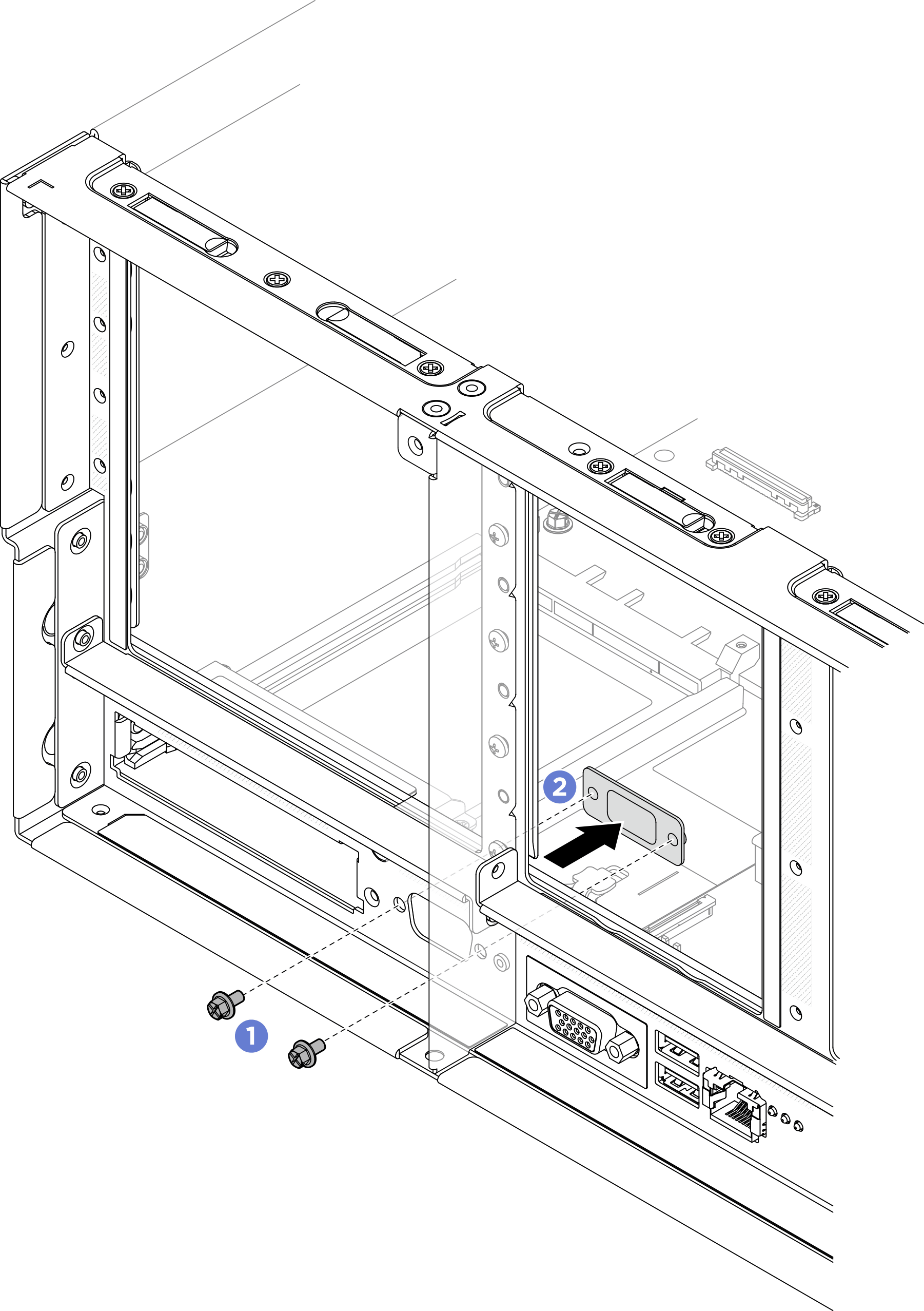

    Figure 1. Retrait de l’obturateur de port série

    Removing serial port filler
    1. Retirez les vis de retenue à l’arrière du châssis.
    2. Sortez en poussant l’obturateur de port série du trou de port série et retirez-le du châssis.
  2. Installation du module de port série.

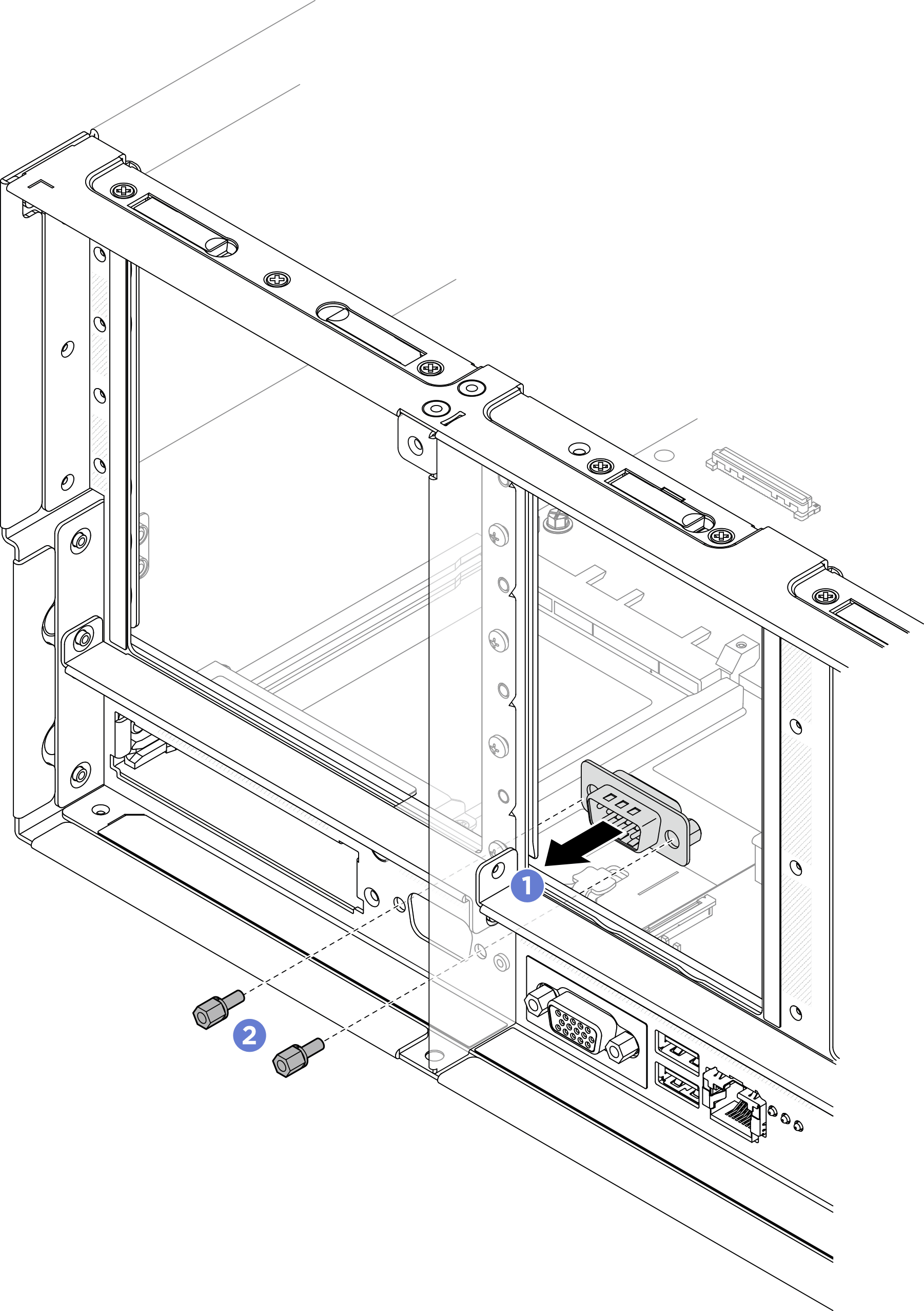

    Figure 2. Installation du module de port série

    Installing serial port module
    1. Alignez et installez le module de port série dans le trou prévu à cet effet, depuis l’intérieur du châssis du serveur.
    2. Fixez le module de port série avec les vis de retenue.
  3. Connectez le module de port série au connecteur 1 du bloc carte mère.
    Figure 3. Connexion du module de port série

    Connecting serial port module

Après avoir terminé

  1. Réinstallez les cartes mezzanines PCIe. Pour plus d'informations, voir Installation de la carte mezzanine PCIe.

  2. Réinstallez la traverse. Pour plus d'informations, voir Installation de la traverse.

  3. Réinstallez le carter supérieur arrière. Pour plus d'informations, voir Installation du carter supérieur arrière.

  4. Réinstallez le carter supérieur avant. Pour plus d'informations, voir Installation du carter supérieur avant.

  5. Terminez de remplacer les composants. Voir Fin du remplacement des composants.

  6. À la page Configuration UEFI, cliquez sur Paramètres système > Périphériques et ports d’E-S > Paramètres de redirection de la console. Réglez les deux paramètres Réacheminement de console et Réacheminement SP sur Activé.

  7. Afin d’activer le module de port série sur Linux ou Microsoft Windows, effectuez l’une des opérations suivantes, en fonction du système d’exploitation installé :
    Remarque
    Si la fonctionnalité SOL (Serial over LAN) ou EMS (Emergency Management Services) est activée, le port série est masqué sur Linux et Microsoft Windows. Il est donc nécessaire de désactiver SOL et EMS afin d’utiliser le port série sur les systèmes d’exploitation des dispositifs série.

    • Pour Linux :

      Ouvrez ipmitool et entrez la commande suivante pour désactiver la fonction Serial over LAN (SOL) :

      -I lanplus -H IP -U USERID -P PASSW0RD sol deactivate

    • Pour Microsoft Windows :

      1. Ouvrez ipmitool et entrez la commande suivante pour désactiver la fonction SOL :

        -I lanplus -H IP -U USERID -P PASSW0RD sol deactivate

      2. Ouvrez Windows PowerShell, puis entrez la commande suivante pour désactiver la fonction Emergency Management Services (EMS) :

        Bcdedit /ems off

      3. Redémarrez le serveur pour vous assurer que le paramètre EMS prend effet.
