M.2-Bootadapter entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um den M.2-Bootadapter zu entfernen.

Zu dieser Aufgabe

Zum Vermeiden möglicher Gefahren lesen und beachten Sie die folgenden Sicherheitshinweise.
  • S002
    disconnect all power
    VORSICHT
    Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.
Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und ziehen Sie alle Netzkabel und externen Kabel ab. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Falls der Server in einem Rack installiert ist, entfernen Sie ihn aus dem Rack.

  • Entfernen Sie alle Sperrvorrichtungen zur Sicherung der Serverabdeckung, wie z. B. ein eventuell vorhandenes Kensington-Schloss oder Vorhängeschloss.

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Entfernen Sie die Serverabdeckung. Siehe Serverabdeckung entfernen.
    2. Trennen Sie die Kabel des M.2-Boot-Adapters von der Systemplatine.
      Achtung
      Stellen Sie sicher, dass Sie beim Trennen von Kabeln von der Systemplatine die Anweisungen unter Interne Kabelführung befolgen, um eine Beschädigung der Systemplatine zu vermeiden.
    3. Entfernen Sie den PCIe-Adapter, mit dem der M.2-Bootadapter befestigt ist. Siehe PCIe-Adapter entfernen.
    4. Entfernen Sie alle M.2-Laufwerke aus dem M.2-Bootadapter. Siehe M.2-Laufwerk entfernen.
  2. Ziehen Sie die Kabel vom M.2-Bootadapter ab.

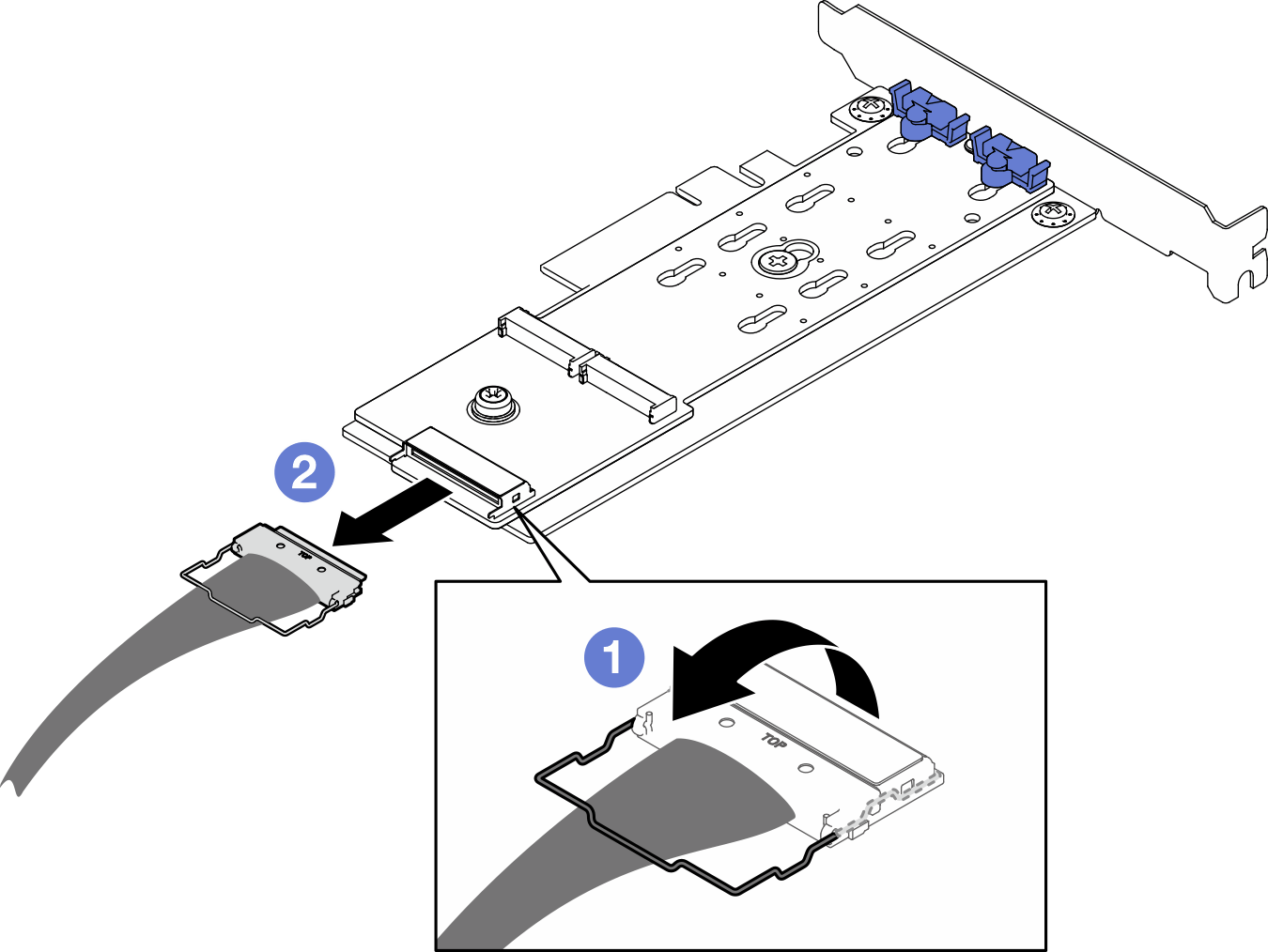

    Abbildung 1. Abziehen des Kabels vom ThinkSystem M.2 SATA/x4 NVMe Einrichtungssatz für zwei Positionen, Zusatzeinrichtungssatz
    Disconnecting cable from ThinkSystem M.2 SATA/x4 NVMe 2-Bay Enablement Kit
    Abbildung 2. Abziehen des Kabels vom ThinkSystem M.2 RAID B540i-2i SATA/NVMe-Adapter
    Disconnecting cable from ThinkSystem M.2 RAID B540i-2i SATA/NVMe Adapter
    1. Lösen Sie den Bügel am Kabel vom Anschluss.
    2. Ziehen Sie das Kabel vom M.2-Bootadapter ab.
  3. Entfernen Sie den M.2-Bootadapter.
    1. Lösen Sie die Schraube, mit der der M.2-Bootadapter am PCIe-Adapter befestigt ist.
    2. Lösen Sie die unverlierbare Schraube vom M.2-Bootadapter.
    3. Schieben Sie den M.2-Bootadapter ein Stück in die dargestellte Richtung und trennen Sie ihn vorsichtig vom PCIe-Adapter.
    Abbildung 3. Entfernen des M.2-Bootadapters
    Removing the M.2 boot adapter

Nach dieser Aufgabe

  1. Falls erforderlich, installieren Sie einen anderen M.2-Bootadapter (siehe M.2-Bootadapter installieren). Andernfalls installieren Sie einen Halter, um die freie Stelle auf dem Gehäuse abzudecken, und schließen Sie die Halterung.

  2. Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.

Demo-Video

Sehen Sie sich das Verfahren auf YouTube an.
